Причины выхода из строя

Причин выхода из строя подшипников множество, но существует несколько основных причин , которые рассмотрены ниже.

Износ

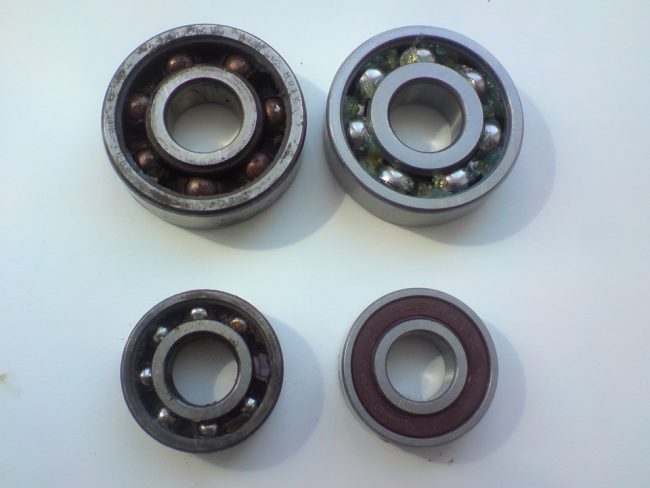

Слева старые, справа новые подшипники
Износ это характерная причина поломки подшипника, так как количество оборотов ротора генератора огромное количество, за N-ый промежуток времени. Следовательно, смазка в подшипниках под воздействием высоких температур теряет свои свойства и подшипник перестает получать необходимый коэффициент скольжения, из-за чего происходит нагрев и увеличиваются зазоры в шариковой части подшипника.

Натяжение ремня

Чрезмерное натяжение ремня генератора очень сильно влияет на долговечность его подшипников. Натягивать ремень необходимо правильно соблюдая все нормы. Ремень генератора должен прогибаться под воздействием на него 10 кг. на 5-7 мм.

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

как звучат подшипники ваз 2110 рабочие и не исправные.

Проверка генератора на автомобиле

Заведите автомобиль. Пусть он поработает несколько минут. Затем поднимите обороты газом до 3000. Включите: дальний свет, обогрев стекла, печку, дворники, аварийку. Померьте напряжение аккумулятора, оно должно быть выше 13 В. Если ниже, то неисправны обмотки генератора, регулятор напряжения со щетками, окислились контактные кольца обмотки возбуждения.

Генератор Ваз 2110.

замена подшипников в генераторе BOSCH от Мерседес.

Замена подшипника генератора ВАЗ 2115 [GoPro]

Диагностика

При появлении шумов и гулов в работе двигателя необходимо проверить и найти виновника шумов. Чаще всего это является генератор, но для того чтобы исключить других виновников необходимо провести его диагностику.

Самостоятельную проверку состояния подшипников произвести не сложно, для этого лишь потребуется соблюдение пунктов, которые описаны ниже.

1. Снимаем ремень генератора со шкивов коленчатого вала и генератора
2. Запускаем ДВС и слушаем
3. Если шумы, свисты, вибрации пропали и двс работает исправно и ровно, то виновником точно являются подшипники генератора.
4. Так же можно взяться за шкив генератора и пошатать его вверх-вниз, никаких люфтов быть не должно. Крутнуть ротор вручную, свистов и скрипов быть не должно, ротор должен вращаться плавно и мягко.

Подшипник генератора

Периодичность ТО подшипников автомобильного генератора При обслуживании агрегата необходимо знать, какие подшипники стоят на генераторе, и какая обойма каждого из них запрессовывается. Для повышения межремонтного периода подшипники смазываются в момент установки на заводе или при замене пользователем. Считается, что этого количества достаточно на весь ресурс элементов качения. Периодичность замены подшипников определяется на слух: • если генератор шумит, значит, произошла выработка обоймы; • перед заклиниванием гудит подшипник генератора достаточно долго, поэтому у владельца обычно хватает времени, чтобы не доводить до этого.

Внимание: На слух обычно трудно определить, какой из двух подшипников пришел в негодность, поэтому меняются элементы качения комплектом – передний и задний. Особенностями конструкции генератора являются: • один подшипник назван передним, так как впрессован наружной обоймой в соответствующую (переднюю) крышку генератора; • второй надет на вал с натягом с обратной стороны, называется задним, находится возле коллекторной группы; • перед тем, как поменять стандартные расходные детали качения, необходимо подготовить специальный инструмент; • чтобы добраться к деталям качения, придется вначале снять генератор, а затем произвести его полую разборку.

Задний подшипник генератора

Например, передний подшипник можно выбить, затем установить в посадочное отверстие новый элемент качения без съемника. Важно, чтобы соответствовали наружные размеры. Задний подшипник подобным образом стянуть с вала не получится, съемник потребуется в обязательном порядке. Замена подшипников собственными силами Если ремонт генератора производится собственными силами, основными проблемами становятся: • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже; • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры. Однако если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило. Демонтаж генератора На некоторых автомобилях генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом: 1. отключение клеммы «–» от аккумулятора; 2. ослабление гайки натяжителя; 3. демонтаж ремня генератора; 4. отключение клемм бортовой системы от демонтируемого узла; 5. снятие защиты двигателя; 6. откручивание двух крепежных болтов снизу; 7. извлечение генератора снизу.

Размер и каталожные номера

Данные параметры шарикоподшипника необходимых для покупки так как без этих цифр очень сложно купить нужную деталь подходящую для вашего автомобиля.

Размеры подшипников изменялись от года выпуска автомобиля, поэтому подбор подшипника можно осуществить, опираясь на г.в. авто.

Автомобили, выпущенные до 2001 г.в. с карбюраторными двигателями имеют подшипники типа 6302 передние и 6202 задние.

Автомобили, выпущенные после 2001 г.в. с инжекторными двигателями, имеют подшипники типа 6303 передние и 6203 задние.

Каталожные номера (артикулы) и внешние размеры

Какие подшипники стоят на генераторе ваз 2110

На вопрос: «Какие подшипники на генераторе Ваз 2110?» можно ответить, зная следующие характеристики автомобиля:

• Какого года выпуска автомобиль?
• 16 клапанов?
• Инжектор?
• Передний или задний подшипник?

В генератор «Десятки» позднего года производства, ставятся комплектующие другого типоразмера и маркировки, так как диаметр оси ротора разный.

Подшипник по номеру в ГОСТе (переднего и заднего):

1. 6-180302 и 6-202 (по ISO: 6302-2RS, 6202-2RS) — поздние модели;
2. 6-180303 и 6-203 (по ISO: 6303-2RS, 6203-2RS) — новые модели.

Для точного определения маркировки деталей, перед тем как купить подшипники следует сделать замеры габаритных размеров изделий, измерьте ротор, сравните по таблице полученные данные.

Подшипники генератора Ваз 2110 – размеры, выбор, номера, артикулы и маркировка

В ремонтируемый узел установлены радиальные однорядные закрытые шарикоподшипники, с прорезиненными уплотнениями и густой смазкой внутри. При выборе запчастей ориентируйтесь на отечественных производителей, так как это практично и данные типоразмеры выпускаются несколькими заводами, поэтому выбор есть.

Ниже приведена таблица с перечнем рекомендуемых производителей п/ш 6-303 и 6-203.

Замена

Для замены понадобиться демонтировать генератор с автомобиля и некоторое количество слесарного инструмента. Так же не будет лишним иметь съемник подшипника генератора. Имея весь нужный инструмент с работой можно справиться, обладая базовыми знаниями по механической части.

Съемник

Съемник значительно облегчает работы по замене подшипника, экономит время, силы и нервы. Данный прибор является верным помощником не только при работе с генератором, но и с другими деталями автомобиля.

Он состоит из лап и упорного болта. Существует большое количество разных съемников, они бывают: двухзахватные и трехзахватные. В нашем случае при работе с генератором ВАЗ 2110 лучше всего использовать двухзахватный, он наиболее компактный и удобный в демонтаже подшипника.

Стоимость его варьируется от 200 до 1000 рублей в зависимости от качества исполнения детали.

Необходимый инструмент

Инструмент, который понадобиться для выполнения работ, представлен ниже:

• Трещотка;
• Ключ на 13мм, 10мм;
• Головка на 21мм;
• Шестигранник на 8 мм;
• Газовый ключ;
• Мощная отвертка «+»;
• Молоток;
• Съемник;
• Выколотка;
• WD-40 (смазка)
• Ветошь;
• Маркер;

Этапы работы

1. Отключаем минусовую клейму от АКБ. Откручиваем провода на генераторе ключом на 10мм и снимаем фишку возбуждения генератора.

2. Демонтируем генератор с автомобиля. Для этого откручиваем болт натяжения ремня генератора и снимаем ремень, откручиваем генератор от креплений и вынимаем его из автомобиля. Будьте внимательны, когда извлекаете нижний болт крепления, не потеряйте резиновую втулку и шайбы.

3. Приступаем к разборке. Снимаем пластиковую крышку диодного моста, отогнув три защелки. Откручиваем два винта крепящих щетки к корпусу и отключаем разъем от щеток. Помечаем маркером соосность крышек, чтобы в дальнейшем все правильно собрать.

4. Отверткой откручиваем винты концов обмотки генератора от диодного моста и отгибаем их. Откручиваем винт крепления конденсатора и отделяем диодный мост от генератора.

5. Откручиваем шкив генератора головкой на 21 мм держа ее газовым ключом и удерживая вал ротора шестигранником на 8 мм. Вынимаем шкив генератора и упорную шайбу.

6. Откручиваем 4 болта крышки и вынимаем ее вместе с обмоткой статора.

7. Вынимаем заднюю крышку надавливая пальцами на коллектор и тянем крышку на себя, снимаем пластиковую втулку подшипника.

8. Снимаем подшипники с помощью съемника.

Сборку генератора производим в обратной последовательности.

Когда требуется замена

Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.

Шум переднего подшипника генератора ваз 2110

Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.

Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.

Что использовать

Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.

Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4. Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.

Передний и задний

Размеры

Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.

Задние подшипники нового образца с маркировкой 6203 имеют следующие размеры:

• Внутренний диаметр — 17 миллиметров
• Внешний диаметр — 40 миллиметров
• Ширина — 12 миллиметров.

У передних подшипников с маркировкой 6303 размеры такие:

• Внутренний диаметр — 17 миллиметров
• Внешний диаметр — 47 миллиметров
• Ширина — 14 миллиметров.

Исходя из размеров, можно понять, почему часто задние и передние подшипники называют малыми и большими соответственно. Визуально отличить их друг от друга легко, потому местами вы точно элементы не перепутаете при замене.
