Ремкомплект для рейки 2110

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

• втулка рейки;
• упор;
• уплотнительное кольцо, три штуки;
• упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры. Неважно, в каком состоянии старые, лучше их заменить, и вот почему.

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.

https://youtube.com/watch?v=e1pgfdh9mq8

Регулировка рулевой рейки ВАЗ!(как подтянуть рейку)

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

Приступайте к работе:

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

• Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

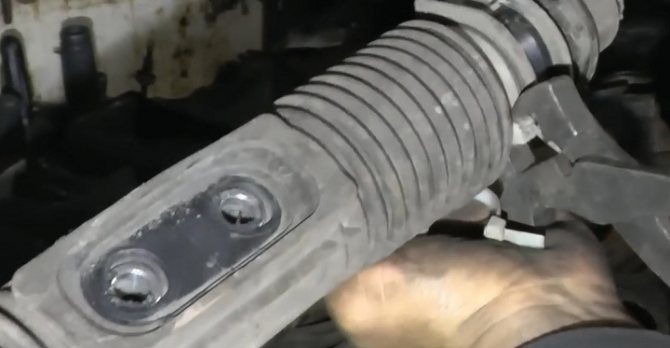

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Внимание: Если при последующей проверке остался люфт в рулевой рейки, то необходимо снова подтянуть рейку на 10-15 градусов. Делаем так до тех пор, пока вообще не исчезнет люфт в рейке.

Регулировка рулевой рейки ВАЗ 2110

Как подтянуть рейку ВАЗ 2110

Регулировка проводится довольно просто. Основная проблема в подтяжке гайки — ее недоступность. Гораздо проще ее подтянуть, когда рейка зажата в тиски. Но это имеет смысл только тогда, когда проводится ремонт или замена ремкомплекта. Если есть уверенность в том, что с состоянием рейки все в порядке, тогда демонтировать ее совсем необязательно, но нужен спецключ. Примерно такой, как на фото снизу.

Его можно изготовить своими рукам, но едва ли это такой дефицит. Это в принципе, обычный накидной ключ на 17, но такой вот необычной конфигурации. При помощи приспособления можно вообще не снимать рейку, тогда регулировка займет считанные минуты. Для регулировки рейки нужно просто снять пластиковый колпачок, ослабить контргайку и подтянуть регулировочную втулку. Завод дает свои рекомендации на этот счет, но не всегда они работают, поскольку мы имеем дело с рейками разной степени износа. Затягивать регулировочную гайку нужно не спеша, вначале на 10-15 градусов, после чего проверить люфт на руле. Вполне возможно, что этого достаточно. Перетягивать втулку тоже не стоит, руль будет тугой и это повысит износ самой рейки и втулки.

Чтобы не снимать рейку, попробуйте сначала отрегулировать ее на машине. Если же регулировочного зазора не хватит, тогда придется разбирать узел и проводить замену деталей из ремкомплекта. В любом случае, СТО за регулировку рейки берутся очень неохотно, поскольку работы много, а плата — так себе.

Десятка нас еще не такому научит, поэтому любить автомобиль нужно не только глазами, но и качественным ремонтом и своевременной профилактикой. Ровных всем дорог и точного управления, все будет хорошо!

Демонтаж рулевой рейки

Чтобы отрегулировать эту деталь автомобиля, рекомендуется полностью демонтировать ее. Для этого потребуются следующие инструменты:

• отвертка;
• молоток;
• плоскогубцы;
• набор гаечных ключей.

В первую очередь нужно заглянуть в салон, найти место крепления карданного шарнира, который расположен в нижней передней части автомобиля, и раскрутить гайки, крепящие его к валовой шестерне в конструкции рулевой колонки. При проворачивании болта нужно поддерживать его другим ключом с обратной стороны.

После этого переключайтесь на подкапотное пространство, где нужно раскрутить метизы крепления пыльника реек. Эта деталь прикреплена одной гайкой сверху и двумя гайками снизу. Затем потребуется осторожно высвободить и вытащить пыльник.

При помощи надежного домкрата необходимо приподнять фронтальную часть кузова ВАЗ 2110 и снять оба колеса. Рейка рулевая не может быть демонтирована без предварительного удаления рулевых тяг. Для этого прежде всего нужно убрать стопорную пластинку, расположенную на крепеже рулевых тяг. Вы увидите 2 болта, которые фиксируют эти детали, их потребуется раскрутить.

Гаечным ключом на 13 нужно отвинтить гайки, закрепляющие рулевой механизм к переднему щитку при помощи скоб. После этого продвиньте рейку вперед, высвобождая валовую шестерню из проема переднего щитка. Теперь запчасть можно снять легким движением.

Снятие рулевой колонки

В данной статье мы хотим поделится с вами такой полезной информацией, как снятие и установка рулевой колонки. Для начала следует объяснить, что рулевая колонка в общем из себя представляет и каковы её функции в вашем авто.

Рулевая колонка — специфический кожух из пластика, внутри которого расположен вал рулевого колеса. Одной из основных функций, которую она выполняет, является гарантия безопасности для водителя и пассажиров в автомобиле в случае его столкновения с какими-либо препятствиями, а также передача усилий, которые прилагаются к рулю, беспрепятственного, простого и лёгкого вращение вилки рулевого колеса и непосредственное обеспечение сильного крепления.

Схема деталей рулевой колонки ВАЗ 2110:

Приступим к пошаговому описанию процесса замены данной детали. Работу следует проводить в случае замены деталей и узлов рулевого управления ВАЗ 2110, 2111, 2112 (Жигули) или при выполнении демонтажа панели приборов.

Реечный рулевой механизм

Реечный рулевой механизм установлен в большинстве типов легковых автомобилей.

Он проще устроен и содержит мало движущихся деталей, а значит более надежен.

Основными элементами реечного рулевого механизма являются шестерня и зубчатая рейка.

В идеальных условиях весь механизм сможет прослужить до 100 тыс. км пробега машины.

Также наличие реечного рулевого механизма в значительной мере снижает стоимость автомобиля, что тоже не мало важно.

Но ничего идеального нет и с рулевыми рейками случаются проблемы, требующие как профессионального, так и не профессионального подхода.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

• Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
• Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
• Увеличилось усилие при повороте колёс.
• Слышен шум в работе гидроусилителя (при его наличии).
• Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

Для крепления рейки используют мощные тиски

Видео: Как подтянуть разболтавшийся механизм

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Рулевая рейка (или, как ее еще называют, рулевой редуктор) представляет собой связующее звено между рулем и колесами машины. Благодаря этому узлу путем перемещения рулевого колеса можно задавать машине необходимое направление. Выход из строя этого узла может привести снижению или полной потере управляемости, что чревато тяжелыми последствиями.

Симптомы неисправности

Основная причина поломки рулевой рейки – низкое качество дорог. Частое движение по пересеченной местности, щебню, попадание в ямы на большой скорости, удары о бордюры – все это рано или поздно приводит к выходу из строя или нарушениях в регулировке узла.

Вы должны быть внимательными к своему авто и оперативно реагировать на симптомы неисправности. В частности, проблемы с рулевой рейкой могут проявить себя появлением стуков при выполнении поворотов, повышенной тугостью вращения рулевого колеса, появлением масляных пятен в области рулевой рейки. В такой ситуации необходимо срочно демонтировать узел, провести его регулировку, а при необходимости и замену.

Регулируем рулевую рейку на ВАЗ-2110

Большинство автолюбителей ошибочно считают, что регулировка рулевой рейки – это очень сложно. На самом же деле эту работу можно сделать самостоятельно, без привлечения дорогостоящих мастеров. Более того, при желании можно с легкостью снять узел и произвести незначительные ремонтные работы. Конечно, для этого требуются определенные знания, но было бы желание.

Если говорить о наиболее частых проблемах с рейкой, то чаще всего они проявляются в виде стука. В этой ситуации необходимо пройти три основных этапа – выполнить демонтаж рулевой рейки, сделать ее регулировку и установить на место. Итак, приступим:

1. Демонтируйте рулевую рейку. Для реализации плана вам понадобится набор ключей, отвертка (достаточно обычной с плоским «жалом»), монтажная лопатка, набор головок, накидной ключ (хватит и одного – на «19») и пассатижи. Далее действуйте в следующей последовательности:

– выкручивайте гайку, расположенную в салоне, и вытягивайте болт крепления вала-шестеренки и карданного шарнира. Здесь вам понадобится головка на «13»;

– перемещайтесь в двигательный отсек и с применением головки на «10» выкручивайте гайку, которая фиксирует пыльник рейки;

– с нижней части авто выкручивайте две крепежные гайки пыльника рейки (здесь также понадобится головка на «десять»);

– демонтируйте пыльник рейки;

– поднимайте передок машины, устанавливайте его на деревянные подставки и откручивайте колеса;

– демонтируйте стопорную пластину, установленную на крепежах рулевой тяги. Чтобы этого добиться, достаточно поддеть ее плоской отверткой. Далее выкручивайте два крепежных болта;

– выкручивайте гайки, которые крепят скобы рулевой системы к щитку передка авто (здесь вам пригодится головка на «13»;

– выдвигайте вперед рулевую рейку и доставайте вал-шестеренку из щитка передней части;

– демонтируйте рулевую рейку в комплекте с тягами. Вам для выполнения работы придется разъединить наконечники тяг и поворотные рычаги стоек. Как это делается, рассмотрено ниже;

– снимайте шплинт (здесь вам достаточно будет лишь одних плоскогубцев);

– выкручивайте фиксирующую гайку шарового пальца. В принципе сделать это не сложно с помощью одного лишь ключа на «19»;

– выкручивайте фиксирующий болт тяги (для этих целей пригодится головка на «17»);

– выдавливайте шаровый палец из рычага. Реализовать это весьма просто. Между поворотным рычагом и наконечником ставьте специальную лопатку. Далее оттопыривайте наконечник и с боковой части рычага бейте молотком;

– выкручивайте гайку, которая фиксирует шаровый палец;

– разводите паз наконечника тяги (для реализации задуманного вам пригодится отвертка);

– выкручивайте наконечник (для этого с помощью ключа на «27» заблокируйте втулку). В процессе откручивания считайте обороты, чтобы сделать столько же в процессе сборки. При этом обязательно сберегите позицию рулевой втулки. В этом случае вы вернете на прежний уровень схождение колес.

1. Отрегулируйте рулевую рейку. Перед началом манипуляций рейку необходимо надежно зажать в тиски и только после этого приступать к работе:

– возьмитесь «усы» рейки и попробуйте их пошатать. Это позволит определить наличие люфта;

– если люфт имеется, устраните его с помощью специального ключа. Для этого устанавливайте его в зажимное отверстие и проворачивайте в среднем на 10-15 градусов (против движения часовой стрелки). После этого снова проверяйте факт наличия люфта. Если проблема осталась, то протяните винт еще на такой же угол. Действуйте так до тех пор, пока люфт полностью не устранится. Учтите, что здесь не существует какого-то конкретного момента затяжки – каждый элемент имеет свою выработку. При этом будьте осторожны – перетягивать рулевую рейку нельзя. Если переусердствуете, то руль будет очень тяжело вращаться;

– после завершения регулировки, обязательно закерните гайку (для этого достаточно помять резьбу картера).

1. Проверьте величину зазора между упором рейки и упорной гайкой. Для этого:

– снимайте рулевой механизм с авто;

– поставьте рулевую рейку в среднюю позицию. Определить ее достаточно просто – расстояние от торца узла до оси шестеренки должно быть около 87 мм. После этого специальным устройством дайте нагрузку на рейку величиной около 50-52 кгс (отступите 84 мм от оси шестеренки по направлению к упору рулевой рейки);

– расстояние между упором и гайкой должно быть 0.2 мм.

1. Монтируйте рулевую рейку:

– ставьте узел в среднюю позицию;

– проворачивайте вал до предела (направление движения может быть абсолютно любым). Вращение проще всего производить с помощью плоскогубцев, схватившись ими за лыску вала-шестеренки;

– проворачивайте вал на два оборота в обратно направлении. Убедитесь, что лыска находится по ходу движения машины, справа и в вертикальной позиции;

– устанавливайте все на место в обратном порядке.

Подтягиваем рулевую рейку на ВАЗ-2110 своими руками (+регулировка)

Рулевой механизм десятки в течение всего периода выпуска автомобиля перенес несколько текущих улучшений, но в общем, рулевое управление недалеко ушло по конструкции от схемы ВАЗ 2108-09. Возможно, поэтому практически каждый, кто эксплуатирует десятку, занимаются ремонтом и регулировкой рулевой рейки своими руками. В этом нет ничего сложного и сейчас мы в этом убедимся.

Конструкция рулевой рейки на ВАЗ-2110

Для начала определимся, что мы будем регулировать. Конструкция рейки предельно проста. Гидроусилитель на предусмотрен, поэтому даже с демонтажом (который делать совсем необязательно), вся работа займёт от силы час — полтора.

Схема и конструкция.

Рулевой механизм ВАЗ-2110 представляет собой реечный редуктор, преобразующий вращение рулевого вала 27 в перемещение самой рейки 16. К рейке болтами 6 крепятся рулевые тяги 5 и 7, которые поворачивают стойки с поворотным кулаком. Более всего подвержено нагрузке и, соответственно, износу, место контакта приводной шестерни 21 и зубчатой рейки 16.

Когда необходима регулировка

Между этими деталями со временем образуется зазор, который и приводит к появлению симптомов , говорящих о необходимости проводить настройку:

• стук в рулевой рейке при проезде неровностей;
• увеличенный люфт рулевого колеса;
• слишком тугой руль, колеса не выравниваются после поворота;
• рейку «закусывает» периодически, это говорит о критическом износе зубчатой рейки или приводной шестерни 21.
