Проведение разборки механизма

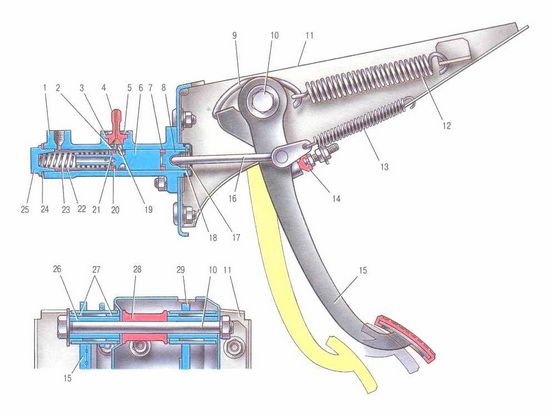

Педаль и главный цилиндр привода сцепления: 1. корпус головного цилиндра; 2. перепускное (компенсационное) отверстие; 3. прокладка штуцера; 4. штуцер; 5. стопорная пружинная шайба; 6. поршень головного цилиндра; 7. уплотнительное кольцо; 8. поршень толкателя; 9. крючок; 10. вот педалей; 11. кронштейн педалей сцепления и тормоза; 12. пружина сервопривода сцепления; 13. оттяжная пружина педали сцепления; 14-ограничитель хода педали сцепления; 15. педаль сцепления; 16. толкатель поршня; 17. защитный колпачок; 18. стопорное кольцо; 19. впускное отверстие; 20. уплотнительное кольцо (кольцевой клапан) 21. перепускное отверстие поршня; 22. рабочая полость цилиндра; 23. пружина; 24. прокладка; 25. пробка; 26. внутренняя втулка педали; 27. внешняя втулка педали; 28. распорная втулка; 29. педаль тормоза

Самостоятельную разборку механизма ВАЗ 2106 проще выполнить на ровненьком участке либо верстак, где можно зафиксировать его в тиски. Деталь очищается от загрязнений, лучше это сделать при помощи стальной щетки. Делают это, чтобы грязюка промахнулась вовнутрь при разборке. Выкрутив пробку, убрать на корпусе и стопорное кольцо, и колпачок защиты, что позволяет выполнить выемки:

• Уплотнительного кольца;
• Плавающего поршня с уплотнительным кольцом;
• Поршня и его возвратимое пружины.

На практике это происходит так: давлениями зажимают и ключом на 22 отвинчивают крышку, которая держит возвратимую пружину. Отвинтив гайку, вытаскивают пружину. Снимается пыльник штока сцепления. После того, как достали стопорное кольцо, аккуратненько (в направлении стопорного кольца) при помощи отвертки выдавливают поршень. Механизм разобран, можно проводит его осмотр и ремонт.

Замена главного цилиндра сцепления на ваз( классике жигулях).

Замена главного цилиндра сцепления ВАЗ-2107 своими руками

Как отрегулировать шток сцепления на ВАЗ 2106

После завершения прокачки рабочего цилиндра нужно обязательно произвести регулировку штока сцепления. Для этого потребуется:

• комплект рожковых ключей;
• штангенциркуль средних размеров;
• плоскогубцы.

Последовательность регулировки

Прежде чем приступать к регулировке, следует заглянуть в инструкцию по эксплуатации машины. Именно там можно уточнить все необходимые допуски для штока и педали сцепления.

1. Вначале измеряется люфт педали сцепления (он же свободный ход). Удобнее всего измерять его штангенциркулем. В норме он составляет 1–2 мм.
2. Если свободный ход превышает два миллиметра, то с помощью рожкового ключа на 10 мм откручивается гайка, расположенная на ограничителе свободного хода. После этого можно повернуть сам ограничитель и установить необходимый свободный ход педали.С помощью ограничительной шпильки регулируется свободный ход педали сцепления
3. После того как ограничительная шпилька будет установлена должным образом, её гайка закручивается на место.
4. Теперь необходимо измерить полную амплитуду педали. Она должна находиться в диапазоне от 24 до 34 мм. Если амплитуда не укладывается в эти пределы, следует произвести повторную регулировку штока, а затем повторить измерения.

Видео: как отрегулировать привод сцепления

Осуществление самостоятельного снятия детали

Установил наличие задачи в данном механизме в ВАЗ 2106, чтобы провести ремонт, нужно снять его для определения степени повреждения и чистки. Для этого проводят последующие деяния.

• Откручивают две гайки расширительного бачка и снимают его, убрал в сторону.
• Убирают жидкость при помощи резиновой груши из бака сцепления, Сняв шланг подачи воды (по необходимости бак потом или выворачивают, или оставляют).
• Взял ключ на 13 откручивают трубку, которая идет на рабочий цилиндр, и отводят ее в бок. При всем этом смотрят за тем, чтобы рабочая жидкость из трубки не попала на диск в сцеплении.
• Трещоткой с длинноватым удлинителем и головкой на 13 откручиваются 2 гайки крепежа покоробленного устройства (аккуратненько, чтоб не потерялись граверные шайбы).
• Снимают элемент.

Лучше иметь для проведения работ особый ключ, при помощи которого НЕ помнутся грани штуцера трубки. Но при самостоятельной разборке ВАЗ 2106 можно использовать и обыденные ключи (главное, чтоб их грани не были разбитымы) либо разводные. Ключ должен накрепко Фиксировать грани штуцера.

Для чего предназначен главный цилиндр сцепления

Единственная задача главного цилиндра в сцеплении «шестёрки» — резко повышать давление тормозной жидкости в гидравлическом приводе сцепления. Жидкость под высоким давлением подаётся в шланг, соединённый с дополнительным цилиндром сцепления.

Главные цилиндры сцепления «шестёрок» выполнены в продолговатом литом корпусе

Это устройство, в свою очередь, позволяет отсоединить ходовую часть автомобиля от мотора. После этой операции водитель может беспрепятственно включить нужную скорость и ехать дальше.

Как работает главный цилиндр «шестёрки»

Принцип действия таков:

1. Водитель, надавив на педаль сцепления, создаёт механическое усилие.
2. Оно через специальный шток передаётся на ведущий цилиндр.
3. Шток толкает поршень, установленный в цилиндре.
4. В результате цилиндр начинает работать как медицинский шприц и выталкивает жидкость наружу через специальное отверстие со шлангом. Так как коэффициент сжатия этой жидкости стремится к нулю, она через шланг быстро доходит до рабочего цилиндра и заполняет его. Так как водитель всё это время удерживает педаль сцепления утопленной в пол, общее давление в системе продолжает расти.
5. Пытаясь найти выход, жидкость, попавшая в рабочий цилиндр, давит на поршень этого устройства.
6. У поршня имеется небольшой шток. Он выдвигается наружу и входит в зацепление со специальной вилкой. А она, в свою очередь, входит в зацепление с выжимным подшипником.
7. После того как вилка надавит на подшипник и вызовет его смещение, диски в барабане сцепления разъединяются, а двигатель полностью отключается от ходовой части.
8. После разъединения водитель может беспрепятственно включить требуемую скорость без опасения сломать коробку передач.
9. Включив требуемую скорость, водитель отпускает педаль, после чего запускается обратная последовательность.
10. Шток, находящийся под педалью, освобождается. Поршень главного цилиндра соединён с возвратной пружиной. И под её воздействием он возвращается в исходное положение, увлекая за собой шток, который давит на педаль и поднимает её.
11. В рабочем цилиндре тоже имеется возвратная пружина, которая тоже ставит поршень на место. В результате общее давление жидкости в гидравлическом приводе сцепления падает и остаётся низким до тех пор, пока водителю вновь не потребуется переключить передачу.

Главный цилиндр является основным элементом гидропривода сцепления
