Монтажный блок предохранителей и реле под капотом Опель Астра J

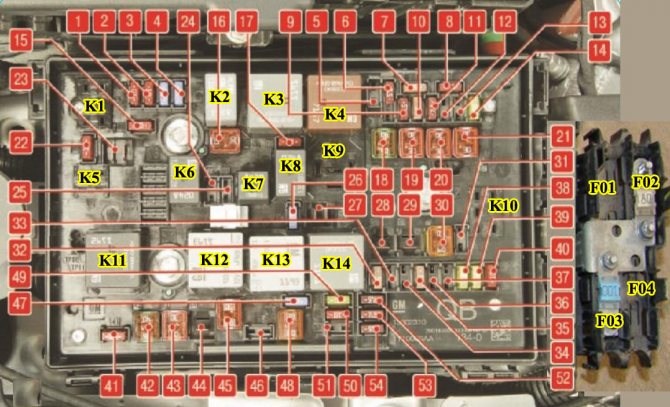

Монтажный блок расположен возле АКБ.

Описание реле:

К1 – запасное реле К2 – реле стартера К3 – реле трансмиссии К4 – Реле обогревателя заднего стекла К5 – Реле насоса омывателя блок -фар К6 – Реле левой лампы дневного света фар, ближнего света фар К7 – Реле топливного насоса К8 – Реле правой лампы дневного света фар К9 – Реле топливного подогревателя (дизельный двигатель) К10 – запасное реле К11 – Реле низкой скорости вентилятора охлаждения К12 – Реле высокой скорости вентилятора охлаждения К13 – Реле средней скорости вентилятора охлаждения 1 К14 – Главное реле зажигания

Описание не обслуживаемых реле, расположенных внитури монтажного блока:

КR3 – Реле звукового сигнала КR6 – Реле насоса омывателя заднего стекла КR7 – Реле стеклоочистителя заднего стекла КR11 – Реле насоса омывателя лобового стекла КR29 – Реле муфты компрессора кондиционера воздуха КR46 – Реле передних противотуманных фар КR48 – Реле дальнего света фар КR94 –Реле привода отпирания топливозаправочного лючка КR95A – Реле разблокировки замка задней двери багажного отделения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra J

Опель Астра J универсал Хочешь знать где находится предохранитель задней розетки 12В (прикуривателя)

opel astra h замена предохранителя моторчика омывателя

Opel Astra H, замена предохранителя моторчика омывателя

Блоки под капотом

Под капотом находятся 2 отдельных блока: один блок с предохранителями, второй с реле.

Актуальная схема блоков будет нанесена на защитную крышку.

Блок с предохранителями

Схема

Расшифровка

Блок с реле

Схема

Вариант 1

Вариант 2

У себя на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

Остались вопросы? Задавайте из в комментарии.

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра J

В багажнике автомобиля монтажный блок расположен на левой боковине за крышкой. Для доступа нужно снять крышку.

Описание реле:

К1 – Реле зажигания 0 К2 – Реле зажигания 1 К3 – Реле замка двери К4 – Не используется

Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra J

Замена предохранителей под капотом

• Чтобы не путаться с расположением плавких вставок, на внутренней поверхности крышки БП моторного отсека нанесена схема установки предохранителей. Некоторые водители сами наклеивают схему защитных устройств, если ее нет на месте. Внутри блока есть специальное гнездо, в котором крепится пинцет для замены предохранителей.

• Прежде чем поменять перегоревшую вставку на новую, необходимо определить причину, по которой сработала защита. Необходимо обратить внимание на электрическое оборудование, находящееся в данной цепи. Не является ли оно первоисточником проблемы?

Совет. Нельзя устанавливать плавкий элемент другой емкости или «лепить» самодельные устройства. Это может привести к поломке всего монтажного блока, короткому замыканию и возгоранию.

• При помощи пинцета захватывают неисправную вставку и вытягивают ее из гнезда.

• На место вставляют новый предохранитель аналогичного номинала при помощи того же пинцета.

• В случае необходимости меняют и реле. Покачивая из стороны в сторону его извлекают из посадочного места и вместо него ставят новое.

• Внимательно осматривают силовой предохранитель и при необходимости меняют и его. Для этого потребуется торцевая отвертка с головкой на 13, чтобы ослабить гайки.

• Снимают гайки.
• Снимают наконечник и силовой предохранитель.
• Меняют силовой предохранитель. Все работы выполняют в обратном порядке.

Монтажный блок предохранителей в салоне Опель Астра J

Монтажный блок в салоне расположен под панелью со стороны водителя под вещевым ящиком.

Таблица цепей, защищенных плавкими предохранителями в салоне Opel Astra J

Опель Астра J Предохранитель Прикуривателя Где Находится

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. Мы подготовили пошаговое управление по его смене.

Шаг 1. Ищем люк в багажнике

• Сначала нужно отыскать люк блока предохранителей
  в багажнике. Обычно он смотрится так:
• Люк предохранителей в автомобиле Опель Астра
  H обычно смотрится так:
• Если Ваш люк снаружи отличается от изображенного на картинке, означает у Вас редчайшая комплектация, такое бывает, ничего экстравагантного, не надо паниковать.

Шаг 2.7. Определяем тип блока предохранителей

Сейчас нам необходимо осознать, каким монтажным блоком предохранителей вооружена Ваша Астра

.

Существует, что большая часть автомобилей этой марки оснащалось «полным монтажным блоком», увы некие машины, в особенности базисной комплектации, оснащались «простым монтажным блоком».

Обычный монтажным блок существенно меньше по размеру и очень изредка встречается. Увы бывает же всякое.

Вот так смотрится «полный монтажный блок» предохранителей:

Вот так смотрится «простой монтажный блок» предохранителей:

Шаг 3. Смена предохранителя прикуривателя

Если у Вас обычный блок монтажный (это бывает ОЧЕНЬ Изредка), то Для вас можно смело закрывать багажник, в персональном компьютере подходящего Для вас предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, сможете поменять и её — FЕ33, 5A). Увы, как мы уже писали выше, это большая уникальность.

Опель Астра J универсал Хочешь знать где находится предохранитель задней розетки 12В (прикуривателя)

Описание блока предохранителей

в багажнике универсала
астра J
на всех веб-сайтах с одной и тойже фото.

Как поменять предохранитель прикуривателя на Опель Астра Н / Опель Astra H

Перегорание предохранителя прикуривателя

на Опель Астра Н. частая неисправность.

В том случае у Вас обычный полный блок монтажный в багажнике, то Требуется поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Мелкие советы и хитрости

Что делать, если залип прикуриватель?

В большинстве случаев это происходит по той причине, что перегорел предохранитель. Просто поменяйте его и предохранитель выстрелит назад.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Заместо того, чтоб поменять весь прикуриватель, купите разветвитель на 3.5 гнезда и вставьте в прикуриватель

его.

В чем поломка, если предохранитель сгорает сходу после включения в прикуриватель устройства (к примеру навигатора)?

Попытайтесь включить в гнездо прикуривателя сам прикуриватель и поглядите, что произойдет. Если предохранитель сгорит опять, означает неувязка в электронной цепи автомобиля, напротив предохранитель не сгорит, означает неувязка в подключаемом устройстве.

После смены предохранителя прикуривателя закончил работать центральный замок, что делать?

О таком шаге мы уже написали отдельную статью с подробным мануалом, что делать тогда.

Что делать если насос для колес очень мощнейший и по причине него сгорает предохранитель?

Заместо того, чтоб брать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для батареи аккумуляторной. Подсоединяйте насос прямо к аккуму.

Какой инвертер подходит для Опель Astra H?

Выбирайте инвертер с очень мощностью 120 Ватт. Если купите более мощнейший — будут вылетать предохранители.

Где в багажнике Опель Astra H находится розетка?

Розетка в багажнике находится на правой стене багажника, но конечно она не во всех комплектациях. Тем у кого она встречаются подфартило — Можно без проблем подключать к ней пылесос в свое время очистки багажника или авто холодильник в долгих поездках.
