Причины пропадания задней передачи ВАЗ 1118

Необходимо поднять чехол.
Поднимаем чехол на рычаге КПП – видим фишку.

Если после замыкания контактов задняя включается – неисправен магнитный выключатель на рычаге.

Если напряжение на контактах отсутствует – проверяем проводку до соленоида в коробке.

Проводка, идущая от рычага КПП до соленоида, находится на Лада Калина у левого лонжерона под днищем. Из-за этого на неё воздействует вода, снег, на состояние влияют и реагенты с дорог.

Чтобы увидеть соленоид, нужно выкрутить колесо до упора.

На фото показаны контактные разъемы соленоида.

Длительная эксплуатация автомобиля приводит к перегниванию провода. Проверяется наличие напряжение на выходе соленоида. Если оно есть, значит проводка перебита, нужно осмотреть ее на предмет повреждения.

Для проверки вытаскиваем проводку в подкапотное пространство.

Меняем поврежденные провода на новые и прячем их в гофру.

После замены проводки прозванием цепь – всё в норме!

После предыдущей проверки может быть и другой результат – напряжения на выходе не будет. При целостности предохранителя остается убедиться в целостности обмотки внутри соленоида.

Для диагностики от элемента отключаются все провода, на них проверяется напряжение. Если оно есть, сгорел соленоид. Иначе – проблема кроется в питании на участке от предохранителя до рычага.

Частая проблема – облом штекера соленоида при езде по бездорожью.

Решается установкой защитной скобы из толстого металла.

Для выяснения, почему может отсутствовать задний ход на вазовском автомобиле, необходимо понять, что здесь за конструкция, из каких деталей и узлов состоит. Сами шестерни заднего хода (ЗХ) находятся внутри КПП, в корпусе, так же, как и механизм выбора скоростей, снаружи картера расположены:

• две кулисы (реактивные тяги);
• рычаг переключения (РП);
• соленоид, блокирующий ЗХ, вкрученный в корпус коробки передач снаружи;
• блокировочное кольцо, находящееся на штоке рычага;
• выключатель, расположенный в ручке КПП.

Блокиратор задней передачи (ЗП) предохраняет КПП от случайного включения, а чтобы включить ЗХ, нужно блокировочное кольцо поднять вверх, сдвинуть рычаг сначала до упора влево, а затем подать вперед. Но иногда случается, что даже при поднятом выключателе ЗП отказывается работать, РП упорно не желает занять нужное положение.

Итак, почему не включается задняя передача:

• имеются дефекты на шестернях ЗП;
• отсутствует нормальный выжим сцепления;
• сломалась пружинка на оси в механизме выбора скоростей;
• не работает соленоид;
• не замыкаются контакты датчика;
• произошел обрыв провода, подающего питание на блокиратор;
• сгорел предохранитель F21, отвечающий за работу блокирующего устройства.

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты.

Статьи по теме:

• Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
• Самостоятельный ремонт днища кузова на автомобиле ВАЗ-2110Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться […]
• Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисеАвтомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической […]

Почему перестал включаться задний ход и как решить

Предохранители и реле ВАЗ 2110

Трудности с включением задней передачи могут возникнуть по целому ряду причин, ниже перечислены наиболее распространённые из них.

Перегорел блокировочный предохранитель: причина номер один

Предохранитель F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом разъёме

Это первый элемент, на который надо обратить внимание при поломках, связанных с электроникой. В автомобиле Лада Калина этот предохранитель обозначен как F21

Его номинал — 10 А, а располагается он в главном предохранительном блоке автомобиля (там он восьмой слева). Предохранитель извлекается, его перемычка осматривается. Если она перебита, предохранитель заменяется новым. Затем автомобиль заводится и вновь предпринимается попытка включить заднюю скорость. Если новый предохранитель вновь перегорел, это говорит о том, что в цепи питания соленоида имеется замыкание, следовательно, менять придётся не только предохранитель, но и сам соленоид.

Видео о том, где находится блок предохранителей в Калине

Блок предохранителей | монтажный блок Lada Kalina

Вышел из строя магнитный выключатель

Стрелкой показан разъём, который необходимо замкнуть с помощью проволоки или обычной канцелярской скрепки

Это бывает нечасто, потому что деталь довольно надёжная. Решение очевидно: надо её снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее следует отыскать разъём, который подключён к рычагу. Он аккуратно отсоединяется, и его контакты замыкаются какой-нибудь проволочкой (подойдёт и обычная канцелярская скрепка, которую можно примотать к разъёму куском изоленты). После замыкания контактов надо попытаться снова включить заднюю скорость. Если удалось, значит, причина была в магнитном выключателе, и его надо менять. Тут возможен и ещё один вариант: само пластиковое кольцо, с которым соединён этот выключатель, не поднимается достаточно высоко (обычно это происходит из-за его износа). Так что прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться в том, что кольцо поднимается свободно и на необходимую высоту. Если кольцо заедает — его надо заменить.

Не подаётся напряжение с соленоида на рычаг переключения скоростей

Стрелкой показан хомутик с перетёртым проводом

Наиболее распространённая причина. Провод, соединяющий соленоид и рычаг переключения скоростей, расположен очень неудачно. Он проходит под днищем машины, возле лонжерона слева. Здесь на него воздействует влага, химикаты против гололёда, наконец, он может просто порваться от попавшего камня. А чаще всего этот провод рвётся там, где он прикреплён к лонжерону с помощью хомутика: под хомутом скапливается грязь, которая действует как абразивный материал, буквально перетирая и изоляцию, и сам провод. Как правило, эти повреждения видны невооружённым глазом. Для их выявления автомобиль загоняется на смотровую яму, где и производится осмотр (в котором очень поможет фонарик). Если провод повреждён — он заменяется. Возможен и второй вариант: повреждения не видны, и провод выглядит целым. В этом случае следует с помощью мультиметра проверить, есть ли на выходе соленоида напряжение. Если его там нет, значит, проблема в проводе.

Видео по поиску неисправности и советы по устранению

Перегорел блокировочный соленоид

От выкручивается с помощью рожкового ключа на 22

Если при осмотре выяснилось, что блокировочный предохранитель цел, проводка цела, а напряжение на выходах соленоида всё равно отсутствует, значит, вышел из строя сам соленоид. Первым делом надо установить, поступает ли ток на соленоид. Для этого от него отключаются оба провода, и проверяется напряжение на каждом. Если напряжение отсутствует на обоих проводах, значит, причина поломки находится где-то на участке между соленоидом и предохранителем. Если напряжение на один из проводов поступает, значит, сгорела обмотка в самом соленоиде. Для того чтобы убедиться в этом, надо переключить мультиметр в режим прозвона, после чего щупом дотронуться до выходов на соленоиде. Если на дисплее мультиметра всё это время виден ноль — обмотка сгорела, и соленоид надо заменить.

Подводя итог, следует сказать: подавляющее большинство проблем с задней передачей вызывает повреждённая проводка, которая находится в крайне неудачном месте. По сути, это серьёзный просчёт конструкторов Лады Калины, которые не только поместили провода туда, где их быть не должно, но и не удосужились их должным образом защитить. Именно по этой причине устранение проблем с задней передачей следует всегда начинать с осмотра проводки под левым лонжероном. В большинстве случаев это позволяет сэкономить массу времени.

Предохранитель блокировки

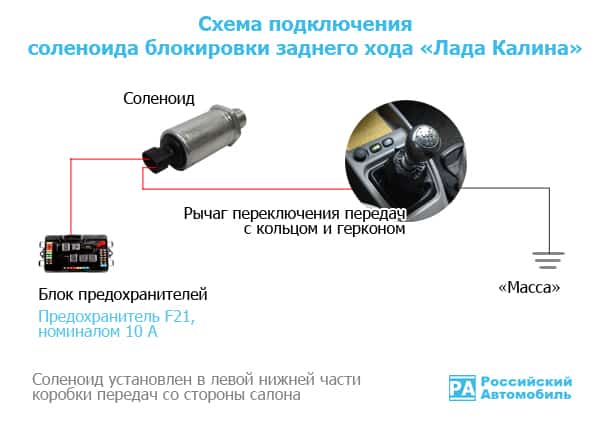

Схема для Калины.

Предохранитель — F21 в основном блоке, номинал – 10A. Целый предохранитель свидетельствует об отсутствии напряжения на соленоиде.

Если предохранитель перегорел, то устанавливается новый, затем рычаг КПП переводится в положение задней передачи. При повторном перегорании перемычки проблему нужно искать в коротком замыкании на пути питания соленоида.

Как устроена система блокировки включения передачи заднего хода в Калине

Блокировка передачи заднего хода в Калине осуществляется соленоидом, установленным в корпусе КПП. Соленоид представляет собой электромагнитную катушку с сердечником, который и препятствует включению задней передачи при отсутствии тока в обмотке. Разблокировка осуществляется путем замыкания контактов при помощи поднятия кольца на рычаге КПП – сердечник при этом втягивается в катушку.

Одна из главных особенностей системы заключается в том, что на соленоиде «висит» постоянный плюс, а подача напряжения обеспечивается замыканием массового провода. В случае замыкания «на массу» и постоянного пребывания во «включенном» состоянии, соленоид довольно быстро выходит из строя, что приводит к невозможности разблокировки передачи заднего хода.

Не блокируется задняя передача Лада Калина

Обрыв провода выключателя ЗП на авто Lada Kalina происходит достаточно часто, это связано с тем, что РП часто меняет свое положение, соответственно, и проводок не находится в покое. Проверить, работает ли сам соленоид, достаточно просто, здесь нужно:

• аккуратно поддеть отверткой и поднять кожух рычага КПП;
• разъединить штекер, расположенный внутри консоли;
• взять металлическую скрепку, ее концы вставить в разъем, идущий к блокиратору;
• опустить чехол, попробовать включить заднюю передачу.

Если ЗП появилась, значит, с самым выключателем и МКПП все в порядке, все дело в электропроводке или плохом контакте штекера. После такой диагностики скрепку необходимо будет вынуть, ездить постоянно с замкнутыми на разъеме контактами крайне не рекомендуется.

В некоторых случаях обрыв обнаруживается сразу после поднятия чехла КПП, но нередко провода отваливаются в районе соленоида блокирующего устройства. Чтобы провести диагностику, следует установить ВАЗ Калину на яму или автоподъемник, провести визуальный осмотр. Наиболее часто обрыв происходит в непосредственной близости от датчика, так как это место здесь ничем не защищено – летит грязь и влага, щебень и камушки с дороги.

Когда проводка находится еще в заводской оплетке, обнаружить какие-либо повреждения порой непросто. Контакт может периодически пропадать, а затем снова появляться, дефект получается плавающим, в таком случае приходится вскрывать изоляционную защиту.

Еще стоит отметить, что подобный дефект на Калине встречаются часто, является характерным для этой машины, произойти подобная поломка может даже на автомобиле с относительно небольшим пробегом (40-50 тысяч километров). Проблема возникает из-за того, что:

• провода слишком короткие, их следовало бы сделать на несколько сантиметров длиннее;
• изоляция некачественная, нередко трескается на морозе.

Так что прежде чем искать неисправности в механической части, необходимо проверить электрику.

Другая неисправность прямо противоположна той, что описана выше, в этом случае блокировка не работает, и задняя передача включается в любом случае, вне зависимости от того, поднято кольцо или нет. Езда на машине без блокиратора ЗП не слишком комфортна, есть риск испортить КПП (особенно новичкам), включив на ходу вместо понижающей первой скорости заднюю. Причин неполадки здесь тоже несколько:

• залипли контакты кнопки внутри ручки МКПП;
• в проводах, идущих от коробки к рычагу, присутствует замыкание;
• заклинил соленоид.

Проверить состояние кнопочных контактов блокиратора достаточно просто: поднимаем чехол рычага КПП, разъединяем штекер. Если догадка оказалась верной, ЗХ будет включить невозможно.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

https://youtube.com/watch?v=GO4d1_Qgb_g

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Механические проблемы

Когда электрика проверена, стоит перейти к механике. Первым делом проверяется трансмиссионное масло: уровень, вязкость, цвет. Жидкость меняется при несоответствии нормам.

Износ внутренних частей МКПП диагностируется при разборке узла. На Лада Калина в «коробке» может сломаться:

• синхронизатор,
• задний подшипник,
• шестерня заднего хода,
  Сколы на зубьях шестерни задней передачи.
• вилка.

Решение о замене деталей принимается после «вскрытия».

Сцепление

Часто проблемы с работой «коробки» автолюбители испытывают после выхода из строя сцепления. Проявляется неисправность при переключении на любую передачу, иногда процесс сопровождается треском.

При исключении других возможных неисправностей сцепление меняется в сборе.

Возможные проблемы

Иногда случается, что диагностика, описанная выше, была проведена, а результат не изменился — на лада калина не включается задняя передача. Тогда существует такие возможные объяснения:

1. Повредилась пружинка в КПП.
2. Срезан крепежный винт.
3. Неполадка в механизме фиксации системы выбора передачи.

Негативные последствия в таких ситуациях заключаются в том, что для их устранения потребуется обязательное снятие коробки. Этот вид отладки нуждается в специальных знаниях и навыках, которые не всегда под силу автолюбителю.

Как выглядит соленоид на калине Лада калина коды ошибок

Замена термостата Лада Калина

Как заменить выключатель-соленоид

Соленоид может закиснуть в открытом положении, в некоторых случаях помогает легкое постукивание по его корпусу. Характерно, что залипание происходит, когда автомобиль стоит на крутом подъеме. Поломки случаются и в пути, и если датчик отказал, а заднюю скорость включить невозможно, можно на время немного выкрутить его из коробки (примерно 7 оборотов), тогда ЗП появится. Но необходимо понять, что мера это временная, когда соленоид выходит из строя, его нужно менять.

Прежде чем производить замену, будет не лишним проверить датчик, сделать это достаточно просто. Необходимо от фишки отсоединить провода, подать на контакты напряжение 12 вольт, в момент подачи в исправном соленоиде должен быть слышен заметный щелчок.

Перед началом работы приготавливаем:

• емкость для трансмиссионного масла;
• ключ на 36;
• герметик.

Подобную операцию нужно выполнять на яме или автоподъемнике, масло из коробки передач можно и не сливать, но лучше это все-таки сделать, чтобы выполнить работу аккуратнее. Проводим замену детали в следующем порядке:
