О ДПДЗ и его предназначении

Из названия становится понятно, что это устройство отвечает за положение заслонки дросселя. В свою очередь, дроссельная заслонка представляет собой перепускной клапан, расположенный между воздуховодом и впускным коллектором. Через этот клапан поступает воздух, который смешивается с бензином, и подается непосредственно в камеры сгорания. Механизм привода заслонки соединен с педалью акселератора посредством металлического тросика. Нажатие на педаль газа способствует отклонению заслонки на соответствующий угол, что необходимо для поступления (всасывания) необходимого количества воздуха.

Теперь вернемся к датчику положения дроссельной заслонки на Приоре, который представляет собой электрический прибор, передающий сигнал на ЭБУ о величине открытия заслонки. И на основании такой важной информации, контроллер принимает соответствующее решение о дозировании смеси бензина с воздухом. Если датчик ПДЗ выходит из строя, то первым делом на панели приборов высвечивается индикация Check Engine. Однако с такой поломкой двигатель будет функционировать, но только в аварийном режиме, то есть, когда приготовление ТВС и угол опережения зажигания будет происходить по усредненным значениям, что приведет к повышению расхода топлива.

Это интересно! Важно понимать, что датчик может не только выйти из строя, но и начать выдавать некорректные показания в случае износа его элементов. В таком случае будет нарушена нормальная работа двигателя, так как в зависимости от отклонений, наблюдается либо обогащение смеси, либо же ее обеднение. И, кроме того, за счет некорректности информации, получаемой ЭБУ от ДПДЗ, будет происходить неполное сгорание ТВС, что приведет к увеличению выброса вредных веществ.

Большой дроссель на LADA. Есть ли смысл его ставить? Опыт покупателя | Интернет-магазин Motorring

Группы товаров

• ХалявING!
• Новинки
• Внешний вид
• Салон
• Двигатель
• Выхлопная система
• Система впуска
• Рулевое управление
• Трансмиссия
• Подвеска
• Тормозная система
• Топливная система
• Электрика и электроника
• Климатическая система и вентиляция
• Сигнализации и противоугонные системы
• Стеклоочиститель и комплектующие
• Аксессуары для автомобилей
• Спец инструменты Шарошки, зенкеры, фрезы, зенковки
• Режущий инструмент
• Тех. обслуживание и ремонт двигателя
• Ремонт и обслуживание ходовой части
• Съемники топливных насосов
• Спецавтоинструмент
• Специнструмент «АвтоDело»
• Развальцовки, труборезы, трубогибы
• Ключи серповидные
• Ремонт стекол
• Съемники хомутов ШРУСа
• Съемники рулевых тяг и шаровых опор
• Измерительные приборы и инструменты
• Ключи динамометрические
• Пистолеты для накачки шин
• Мини-трещетки
• Домкраты автомобильные
• Краскопульты
• Инструменты разное
• Фены технические
• Наборы инструментов
• Кузовные работы
• Зачистка проводов, обжим клемм
• Экстракторы, гайкорезы, шпильковерты
• Съемники масляных фильтров
• Съемники универсальные
• Масленки, шприцы плунжерные
• Отвертки ударные и усиленные
• Съемники и ключи ступицы
• Стяжки, тросы
• Фрезы для доработки ГБЦ
• Хонингование цилиндра
• Работа с обшивкой салона
• Съемники стопорных колец
• Щетки металлические

НовостиМы во ВКонтакте!Отзывы во ВКонтакте!

Что нам это даёт? Она позволяет двигателю пропустить наибольшее количество воздуха. А чем легче это ему сделать, тем больше будет мощность на выходе. Напомню, что диаметр стоковой заслонки автомобилей ВАЗ 2108-2115 – 46 мм. Соответственно, при установке на автомобиль дросселя диаметром 52-56 мм, по идее, должна увеличится мощность, что мы позже и проверим.

А какого размера тогда поставить заслонку?

Установив на «стоковый» мотор дроссель диаметра 56 мм, мы дадим мотору возможность еще легче перерабатывать воздух, по сравнению с 52 и 54 мм, а тем более и 46 мм. Ведь, при одинаковом нажатии на педаль газа, в 56 мм поступает намного больше воздуха, нежели через 46. Но комфортность в салоне потеряется, появится дерготня на низах, также потребуется осторожнее работать с педалью акселератора. В общем, без привычки первое время будет тяжеловато.

52 мм — это «ни два, ни полтора». Эффект заметен практически не будет! Так как разница со «стоковой» всего-то 8 мм. Деньги на ветер, так сказать.Лучше всего ставить 54 мм, как я и сделал. Некая золотая середина. Но это всё теория. Перейдем к практике.

Практика. Эффект

Сам я, к сожалению, замерить разгон «до и после» забыл. Но на всем известном сайте я нашел видео одного парня, который, как раз, занимался данной процедурой. Сначала у него был абсолютно «стоковый» ВАЗ-2112 купе. Разгон от нуля до 100 км/ч получился в районе 11.9 секунд. Затем он поставил дроссель большего размера (56мм) и получилось, что разгон от 0 до 100 занял на одну секунду меньше, чем был до этого, а именно 10,9 сек.

Итак, разберемся в чем же достоинства этого тюнинга. Во-первых, при установке не возникают никакие трудности, устанавливается на место стандартной без каких-либо переделок. Во-вторых, реакция на педаль газа стала более отзывчивой. В третьих, низкая цена. В четвертых, данный тюнинг не требует ни спортивных мозгов, ни настройки.

Установка 56го дросселя на ВАЗ с двигателем 1 6 16кл стоковый, тест на динамику и мощность 1 часть

Недостатки большого дросселя:

• лично у меня появились неприятности с ХХ (холостым ходом);
• появилось дёрганье на «низах» (низких оборотах);
• автомобиль начинает резче откликаться на небольшие перемещения педали акселератора, как следствие пропадает комфорт в салоне и возрастает расход топлива.

Вывод: эта запчасть нужна тому, кто «гонится за мощностью». Кому важны лошадки под капотом, нежели комфорт. Такой тюнинг не понравится аккуратному водителю, привыкшему тихо и спокойно ездить.

Всем спасибо за внимание!

ролик о магазинеОтчёты об отправкахНовинкиНовые комментарииТолько безопасные платежи

Замена датчика положения дроссельной заслонки(ДПДЗ) ваз 2114, 2115, 2110

Дроссельная заслонка ( Lada Priora ) ( Lada Granta седан )

Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Разновидности ДПДЗ на Приоре

Зачем владельцам автомобилей Приора нужно читать этот раздел, где описаны виды датчиков ДПДЗ. Ведь в случае подозрений на неисправность этого датчика, важнее первым делом выполнить проверку, и в случае положительного результата, произвести замену. Все это правильно, но знать разновидности ДПДЗ нужно для того, чтобы при замене выбрать оптимальный вариант устройства для своего автомобиля, который не только прослужит долго, но еще и обеспечит более эффективную и высокопроизводительную работу.

Именно поэтому различают два типа датчиков положения заслонки дросселя. Они имеют соответствующие названия, и отличаются конструкцией, а также принципом функционирования. Собственно о них далее Вы и узнаете:

1. Пленочно-резисторный (или резистивный) ДПДЗ — его еще называют контактным или механическим устройством, который имеет простейшую конструкцию, и функционирует за счет изменения сопротивления. Состоит он из резистивных дорожек и подвижного ползунка, который соединен непосредственно с осью заслонки дросселя. Перемещение ползунка по дорожке способствует изменению сопротивления, на основании чего происходит перепад напряжения в цепи. Именно на основании изменения напряжения, ЭБУ понимает, в каком положении находится заслонка. В конструкции автомобилей Приора чаще всего с завода устанавливаются датчики пленочно-резистивного типа, которые отличаются невысокой стоимостью. На таком датчике имеется три контакта, один из которых — это стабилизированное напряжение 5В, второй масса, а третий — сигнальный, с которого снимаются показания, и поступают на ЭБУ.
2. Бесконтактный датчик или магниторезистивный — это потенциометрический прибор, который состоит из постоянного магнита, изменяющего свое положение в зависимости от угла поворота заслонки. Такие датчики являются более совершенными и точными, а также характеризуются большим ресурсом службы, что связано с отсутствием контактных элементов. При этом цена их выше, чем стоимость резистивных устройств (примерно в 2 раза).

Имея представление о том, какие бывают разновидности ДПДЗ, следует рассмотреть особенности их функционирования, что пригодится при проведении проверочных манипуляций.

Принцип работы ДПДЗ на Приоре

Важно узнать принцип работы датчиков положения дроссельной заслонки, чтобы определиться с выбором подходящего варианта для своего автомобиля. Первоначально уделим внимание распространенным моделям устройств пленочно-резистивного типа. Пленочными их называют потому, что на пленочном покрытии нанесена дорожка, по которой движется ползунок. Состоит такой датчик из следующих конструктивных элементов:

• пластиковый корпус;
• дорожка с резистивным сопротивлением;
• подвижная деталь в виде ползунка, перемещающегося по поверхности дорожки.

Теперь подробно о принципе работы такого важного изделия, которые чаще всего используются на автомобилях марки Приора. На дорожку подается постоянное напряжение величиной 5В (когда включается зажигание). Второй конец дорожки соединен с массой автомобиля. Цепь при этом замкнута. Третий контакт находится в соответствующем положении, и соединяется с осью дроссельной заслонки. На его выходе фиксируется незначительная величина напряжения 0,55В. Когда происходит воздействие на педаль газа, отклоняется заслонка, а вместе с ней и происходит перемещение ползунка, в ходе чего меняется сопротивление цепи.

При открытии заслонки сопротивление возрастает (от 1 до 3 кОм), а значит, и растет напряжение на выходе сигнального контакта от 0,55 до 4,5 Вольт. За счет изменения величины напряжения, ЭБУ понимает, в каком конкретно положении находится заслонка дросселя. На основании этого значения, а также данных от ДМРВ, блок управления рассчитывает необходимое количество кислорода, чтобы приготовить оптимальный состав ТВС.

Механический датчик со временем начинает показывать некорректные данные, что происходит зачастую по причине истирания контактного слоя на дорожках или ползунке. Такая деталь в случае непригодности не подлежит ремонту, и должна быть заменена.

Теперь рассмотрим особенности работы более совершенного датчика, который имеет не только другую конструкцию, но и принцип работы.

Они также устанавливаются с завода на Приоры. В основе работы ДПДЗ магниторезистивного типа лежит известный всем эффект Холла.

Благодаря этому эффекту, датчик лишился трущихся деталей, а значит, увеличился срок его службы. Вместо контактной пластины с дорожками, в таком датчике используется постоянный магнит. В корпусе также имеется интегральная плата, которая и функционирует по принципу эффекта Холла. Микросхема фиксирует изменения магнитного поля, когда изменяется положение постоянного магнита, перемещающегося вместе с заслонкой. Изменяющийся поток способствует наведению электрических импульсов, которые поступают на ЭБУ.

Принцип работы бесконтактного датчика

На ЭБУ поступают аналогичные импульсы, как и в контактных датчиках, что говорит о самом главном — возможности их замещения друг другом. Это очень важно, так как многие считают, что ДПДЗ контактного типа нельзя заменять бесконтактными.

Бесконтактный ДПДЗ Установлен !

Дергается на малых… может моросит ДПДЗ? LADA Priora

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя

Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Чистка дроссельной заслонки ВАЗ 2114, 2115, 2110

Распространенные виды поломок ДПДЗ

Если на автомобиле установлен пленочно-резистивный датчик положения заслонки, то его неисправности зачастую связаны с износом подвижного контакта или неподвижной дорожки.

В ходе эксплуатации также не исключается вероятность возникновения процесса окисления контактов, повреждение жил или изоляции проводов питания. Со временем теряется упругость пружины, что в итоге приводит к ее залипанию.

Не только контактные, но и бесконтактные датчики выходят из строя, однако их ресурс намного больше, и они лишены особенности подачи некорректных данных.

Если бесконтактный ДПДЗ выходит из строя, то он попросту перестает подавать показания на ЭБУ, в результате чего непременно высвечивается ошибка двигателя «ЧЕК».

Это интересно! Причиной выхода из строя бесконтактных датчиков является перебой в сети или возникновение тока короткого замыкания. Ремонту такие устройства, как и пленочно-резистивные, не подлежат, поэтому их нужно менять.

Признаки неисправности ДПДЗ на Приоре: как определить поломку датчика

Характерными признаками того, что из строя выходит ДПДЗ на Приоре, являются следующие проявления:

• падение мощности двигателя;
• повышение расхода топлива;
• возникновение рывков при разгоне автомобиля;
• снижение динамики;
• проблемный запуск двигателя (особенно на холодную);
• возможные детонации двигателя;
• плавающие обороты — если датчик будет показывать на ХХ, что заслонка открыта, то ЭБУ будет стремиться снизить обороты, что приведет к возникновению процесса их перепадов;
• запоздалый отклик двигателя на изменение положения дроссельной заслонки.

Индикация Check Engine высвечивается лишь в том случае, когда сигнал от ДПДЗ отсутствует. На бортовом компьютере Приоры высвечиваются соответствующие коды ошибок:

1. Р0122 — сигнал от ДПДЗ низкий (т.е. слабый).
2. Р0123 — уровень сигнала от ДПДЗ высокий.

Датчик дроссельной заслонки. Признаки неисправности ДПДЗ

Вышеописанные признаки лишь свидетельствуют о том, что проблема заключается с цепью датчика, поэтому остается выяснить, что конкретно неисправно, и как можно устранить поломку.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Стоимость указана по состоянию цен на лето 2021 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30. 50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Дроссель — это по сути дозатор подачи воздуха в камеру сгорания для воспламенения с бензином. От того, сколько будет впущено, напрямую зависит и количество впрыснутого топлива.

Поверьте это немаловажно. Перебор будет напрямую отражаться на расходе топлива. Кроме того остатки продуктов сгорания в виду своей большой молекулярной массы будут оседать на заслонке и пригорать к стенке

Уход требуется каждые 50 000 км., по крайней мере так пишут в инструкции по эксплуатации. О симптомах и способах устранения неполадок поговорим ниже

Кроме того остатки продуктов сгорания в виду своей большой молекулярной массы будут оседать на заслонке и пригорать к стенке. Уход требуется каждые 50 000 км., по крайней мере так пишут в инструкции по эксплуатации. О симптомах и способах устранения неполадок поговорим ниже.

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

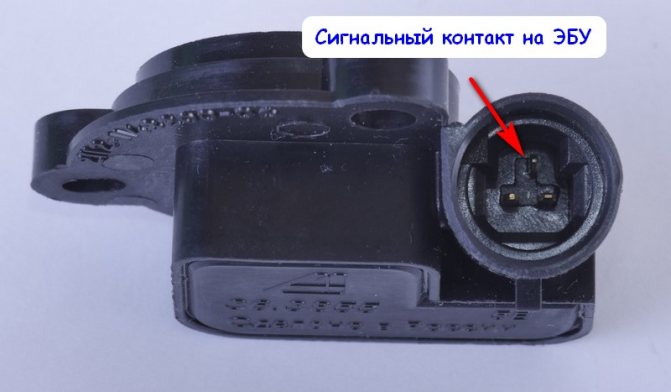

1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Где на Приоре установлен ДПДЗ: место расположения

Можно ошибиться с датчиком масла или скорости, но не знать расположения ДПДЗ на Приоре — это непростительно. Если Вы обладаете минимальными знаниями устройства автомобиля, и знаете, что такое заслонка дросселя, то непременно справитесь с поиском датчика, отвечающего за ее положение.

Находится ДПДЗ на Приоре рядом с заслонкой дросселя, но при этом важно это изделие не перепутать с регулятором холостого хода, так как он находится рядом. Выше на фото показано место расположения, а также внешний вид ДПДЗ на Приоре.

Зная его расположение, не составит труда выполнить демонтаж для проведения детальной проверки или замены.

Стоимость и артикулы

На рынке встречается множество различных датчиков. Все онизависят от производителя, чем именитей изготовитель, тем соответственно идороже сам датчик. Ниже приведена таблица с артикулами и ценами на ДПДЗ дляЛады Приоры.

Регулировка, калибровка и настройка ДПДЗ на Приоре

Необходимость проведения настройки датчика положения заслонки, возникает не только при установке нового устройства, но и при снятии штатного изделия для его проверки. Что же представляет собой калибровка или регулировка датчика? Это процесс, при котором обеспечивается правильное функционирование устройства. Когда дроссельная заслонка закрыта, сигнал от датчика должен подаваться в минимальном значении, а при ее полном открытии на 90 градусов, значение напряжения должно быть максимальным. Если же при закрытой заслонке напряжение на сигнальном проводе будет составлять к примеру 1В, хотя должно составлять около 0,5В, то ЭБУ будет считать, что она открыта, и будет неправильно корректировать состав ТВС.

При снятии штатного датчика, необходимо отметить его положение на дроссельном узле, иначе понадобится проводить процесс настройки. Об этом мало кому известно, что в итоге приводит к некорректному функционированию двигателя. Что собой представляет процесс калибровки ДПДЗ на Приоре, рассмотрим далее.

1. Первоначально нужно отметить, что с завода на Приорах датчики могут быть установлены без настройки, и поэтому двигатель может работать некорректно. Именно поэтому выполнить процесс настройки будет полезно в том случае, если обнаружены признаки некорректной работы ДПДЗ.
2. Процедура может выполнять двумя способами. Первый предусматривает необходимость применения диагностического оборудования (ПК с программным обеспечением и соединительного кабеля OBDII). Еще можно воспользоваться Bluetooth-модулем и приложением Open Diag. Второй способ основывается на использовании мультиметра. Для начала рассмотрим процедуру настройки с помощью диагностического оборудования.
3. Первоначально следует установить ДПДЗ, но не затягивать крепежные винты. Обязательно надеть фишку питания.
4. Подключить ПК с программным обеспечением, и запустить программу. В приложении перейти во вкладку «Переменные», где указывается значение сигнала от датчика ПДЗ.
5. Включаем зажигание, и производим диагностику. В левой колонке указывается значение положения дроссельной заслонки в процентах, а в правой — величина выходного напряжения (см. фото ниже).
6. При закрытой заслонке в правой колонке должно быть значение 0. Чтобы добиться такого результата, необходимо смещать датчик перпендикулярно оси заслонки дросселя влево или вправо. Если не удается установить значение 0, значит ,требуется увеличить диаметр отверстий крепления датчика (расточить их), воспользовавшись для этого надфилем.
7. Важно увеличивать отверстия так, чтобы иметь возможность перемещения ДПДЗ относительно заслонки, что позволит произвести его корректировку положения. Ниже на фото показаны участки на ДПДЗ, которые необходимо стачивать надфилем.
8. После этого повторяем процедуру, и добиваемся, чтобы по программе при закрытой заслонке было значение 0. В левой колонке напряжение выходного сигнала при этом должно составлять около 0,55В. Ориентируемся, прежде всего, на процентное значение, которое должно равняться нулю при закрытой заслонке. Не будет лишним осмотреть состояние заслонки, так как большое количество нагара на ней может стать причиной проведения неправильной корректировки.
9. После этого открываем заслонку на максимум, и фиксируем значение в приложении. В левой колонке должно отображаться значение 100%. Это говорит о том, что датчик установлен правильно, и относительно положения заслонки, он будет передавать корректные и точные данные на ЭБУ. Фиксируем винты крепления датчика, и следим, чтобы при затяжке изделие не сместилось в сторону. В противном случае, повторяем проверку после затяжки винтов.

Такая процедура является правильной, и она позволяет настроить положение датчика с высокой эффективностью и точностью. Если же у вас отсутствует ПК, соединительный кабель и приложение, то настройку можно выполнить с помощью мультиметра. Процесс практически идентичный, только ориентироваться необходимо на выходное напряжение с датчика:

1. Для этого датчик также следует установить на место, но не затягивать его винтами.
2. Подсоединить к выводам фишки датчика B и C щупы мультиметра, воспользовавшись булавками, чтобы не нарушить целостность изоляции проводов.
3. Мультиметр перевести в режим измерения постоянного напряжения не менее 5В.
4. Включаем зажигание, и фиксируем значение при закрытой заслонке дросселя. Выходной сигнал должен составлять около 0,556-0,557В. Если значение больше, необходимо увеличить диаметр крепежных отверстий в датчике, и проворачивать его так, чтобы получить значение 0,55В при полностью закрытой заслонке.
5. Добившись такого показателя, следует открыть заслонку на максимум, и зафиксировать величину напряжения. Оно должно составлять 4,56-4,57В.

На этом процесс настройки ДПДЗ завершен. И можно убедиться по звуку работы мотора в том, что датчик функционирует корректно.

После проделанных действий обязательно следует обнулить контроллер. Сделать это можно либо путем снятия «минусовой» клеммы с АКБ или же включением и выключением зажигания несколько раз.

На этом процесс настройки ДПДЗ на Приоре завершен. Остается рассмотреть вопрос о том, какой же тип датчика лучше устанавливать на автомобиль.

ДПДЗ-плавают обороты на ПРИОРЕ-восстановление датчика положения дроссельной заслонки

Как проверить дроссель

Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой.

Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз. Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки. Все возвращается на свои места, болты затягиваются, настройка окончена.
