Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

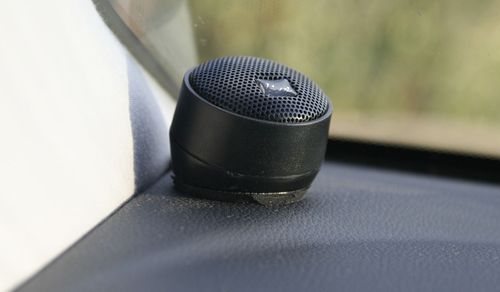

Твитер-пищалка в авто

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Схема подключения через кроссовер

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Внимание: установка твитеров без кроссовера или других фильтров может повлиять на качество звучания! С магнитолы сигнал выходит одинаковый, и распределяться по частотам не будет. Так подключать динамики не рекомендуется, но возможно.

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Замена штатных громкоговорителей своими руками

Наименее затратный как по деньгам, так и по усилиям способ улучшения звука в салоне автомобиля — замена штатных широкополосных колонок двух- или трёхполосными коаксиальными.

Стандартное место «родных» динамиков — нижний передний угол дверей. Для замены желательно подобрать колонки такого же размера, что и штатные. Динамики большего диаметра, как правило, звучат лучше, но под них понадобится расширять установочное отверстие в двери.

Инструменты для установки

Для замены колонок может понадобиться следующий инструмент:

• электролобзик,
• электродрель,
• отвёртки крестообразная и плоская,
• нож,
• паяльник,
• пассатижи,
• набор автомобильных ключей,
• съёмник панелей,
• напильник,
• изоляционная лента,
• пластиковые хомуты для крепления проводов.

Видео: учимся самостоятельно подключать динамики к автомагнитоле

Требования перед подключением

Чтобы правильно установить твитеры в автомобиль, перед монтажом требуется выполнить ряд действий:

• Выбрать места, куда будут устанавливаться динамики. Из-за размеров их чаще всего устанавливают в двери, по краям торпеды или на стойках лобового стекла. Большей популярностью пользуется установка в дверях из-за возможности установки акустического подиума.
• Измерить размер колонок, и перенести размеры на место установки. Если для установки на торпеду хватит двухстороннего скотча, то для установки колонок в двери потребуется точность и новые отверстия.

• Подобрать провода. Иногда это не требуется, и в комплекте идут кабели с подходящим поперечным сечением (оптимально подходящее – 1.5-4мм2), но в большинстве случаев, в комплекте с акустикой идут провода, непригодные для стабильной работы дополнительных колонок (0.25-0.5мм2). Если не подобрать новые кабели – это может грозить не только плохим звучанием и искажением звука, но и коротким замыканием в будущем. При установке рекомендуется использовать медные провода.
• Требуется сделать шумоизоляцию дверей (если они выбраны для установки). Это делается для повышения качества звучания колонок. Снятие обшивки и другие действия необходимо производить максимально осторожно, чтобы ничего не повредить.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.

Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.

В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

После установки твитера требуется настроить аудиосистему, а как это сделать читайте в статье «Как настроить магнитолу».

Источник

Установка и подключение

Чтобы выполнить монтаж, и установить колонки требуется сделать следующее (примером взята установка в дверях):

1. После снятия обшивки с дверей в месте, где будет устанавливаться колонка, проделывается отверстие соответствующего диаметра.
2. Далее необходимо проложить провода. Если отверстия для них отсутствуют – их необходимо сделать самостоятельно, используя дрель. Требуется исключить контакт кабеля с металлическими частями автомобиля (для этого необходимо использовать гофру или прокладочные кольца). В большинстве случаев провода укладываются параллельно штатной проводке – это позволяет избежать проблем в будущем и добиться максимальной безопасности. В дверях необходимо укладывать провода так, чтобы при открытии и закрытии двери кабель проворачивался, а не изгибался. После проведения проводов требуется провести проверку мультиметром на наличие коротких замыканий (измерить сопротивление, которое должно составлять 3-4 Ом).
3. Динамик крепится к обшивке на двухсторонний скотч.
4. Выполнив все вышеописанные действия, требуется правильно подключить колонки к системе. Необходимо помнить, что возможны разные способы подключения, но рекомендуется подключать колонки к кроссоверу или фильтру частот для того, чтобы достичь лучшего звучания. Ещё один рекомендуемый способ – подключение через усилитель. Потребуется протянуть провода от него до пищалок. Подключение необходимо осуществлять только по схемам подключения (в зависимости от способа) и не отклоняться от них.
5. Требуется проверить работу оборудования и провести его настройку. Если всё сделано правильно – устройства будут работать нормально.
6. Установить разобранные детали на место и закрепить.

Внимание: при установке необходимо маркировать провода, чтобы в них не запутаться, грамотно изолировать все контакты и брать кабель с небольшим запасом!

Итог: установить твитеры в автомобиль не сложно и это может сделать любой автовладелец. Но если соответствующего опыта нет, а изучать самостоятельную установку не хватает времени или есть сомнения в успехе – лучше обратиться к специалистам или в автосервис.

Как подключить

Процесс установки и подключения пищалок в магнитоле включает следующие этапы:

1. Демонтаж обшивки дверей. Декоративные элементы удаляются путем снятия саморезов и фиксаторов. В зависимости от конструкции авто может понадобиться отсоединение ручек и других деталей. При снятии стеклоподъемного механизма могут возникать проблемы. Для этого используют съемник или простую отвертку.
2. Высверливание отверстий под пищалки. К обшивке детали крепятся с помощью двустороннего скотча.
3. Прокладка кабелей. В боковой части двери делают ходы. Чтобы увеличить срок службы системы, нужно проложить провода так, чтобы они проворачивались при эксплуатации автомобиля. Первое отверстие выводят на кузов, второе — на торцевую часть двери. Провод защищают от повреждения путем установки гофры. Кабели выводятся на приборную панель, где располагается автомагнитола. Правильно подключается провод с оставлением небольшого запаса.
4. Проверка кабелей. После прокладки проводку осматривают на наличие замыкания. Для этого используют мультиметр. Если признаков короткого замыкания не обнаруживается, переходят к измерению сопротивлений динамиков. Нормальным считается показатель в 3-4 Ом.
5. Подключение акустики к колонкам. Если динамик подключается прямым способом, могут возникать перебои в работе системы. С автомагнитолы подаются сигналы одинаковой частоты, поэтому звук будет иметь низкое качество. Правильным является использование фильтра и конденсатора. Провода можно подсоединить и без кроссовера. Подключается динамик в соответствии с распиновкой колонок. Места скруток изолируют.
6. Тестирование системы. После подключения обязательно проводится проверка. Если неисправности не выявляются, провода фиксируются, обшивка устанавливается на место. Монтаж рупорных твитеров может осложняться большими размерами деталей.

Как и где установить

Установить в машину пищалки можно, используя следующие варианты размещения:

• Уголки зеркал. Твитеры не будут создавать помех при поездках, они хорошо впишутся в интерьер любого автомобиля.
• Приборная панель. Твитеры в таком случае можно закрепить, используя двухсторонний скотч.
• Подиумы. Может применяться 2 варианта фиксации. В первом случае твитеры устанавливают в штатный подиум, идущий в комплекте с пищалкой. Во втором случае подставка изготавливается своими руками. Этот вариант считается более сложным, однако он обеспечивает хороший результат.

Подключаем динамики

Установка колонок к магнитоле — это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный — узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Важно! Параллельно подключать динамики нельзя, потому что все магнитолы рассчитаны на 4 Ом-ое сопротивление, а если параллельно подключить приблизительно 2 Ома — почти короткое замыкание. При таком подключении быстрее выйдет из строя усилитель магнитолы.

Выбор проводки

Провода для колонок или громкоговорителя маркируются — их может быть 2 либо 4 пары. Если провод однотонный — он положительный, если с черной полоской — отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой — к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую — на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать — для нормальной работы им необходимо больше пространства. Что касается пищалок — твиттеров — их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом — передний левый направляется на пассажира, а правый — на водителя. Проводку необходимо зафиксировать надежным образом.
