Терморегулятор (термостат)

– это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

Проверка работоспособности 2 способами

Признаками неисправности является температурная стрелка, которая резко падает при увеличении оборотов двигателя и поднимается при остановке авто. Кроме того, если мотор закипает, а нижний патрубок остается холодным, то это свидетельствует о заклинивании термостата в закрытом состоянии.

Не снимая

Контролировать работу можно по датчику температуры, нагреванию патрубков и времени, потраченному на это.

Для выполнения проверки следует:

1. Запустить двигатель, дать ему поработать в течение двух минут.
2. Затем проверить шланг, идущий от термостата к радиатору. В норме этот участок должен быть холодным.
3. С другой стороны, если через некоторое время он так и не нагревается, то клапан заклинило.
4. Если стрелка датчика температуры охлаждающей жидкости находится на красной зоне, а при холодах машина прогревается очень долго, то это является прямым свидетельством неисправности термостата.

При появлении таких признаков нужно обращаться за профессиональной помощью специалистов. Своевременное устранение проблем является гарантией качественной работы системы охлаждения.

Нагревом

При закрытом термостате двигатель перегревается, поскольку потоки охлаждающей жидкости направляются по меньшему кругу. В таком случае тепло остается внутри силового агрегата. В другом случае двигателю может не хватать тепла.

Здесь требуется демонтаж устройства. Перед этим следует слить из него все остатки охлаждающей жидкости. На следующем этапе нужно очистить от накипи отверстие клапана.

Для проверки термостата нужно выполнить следующие действия:

• нагреть кастрюлю с водой на плите и положить туда устройство;
• с помощью термометра со шкалой 100 градусов по Цельсию контролировать температуру, при которой открывается клапан, а также диаметр открывающегося отверстия.

При проведении описанного теста нужно ориентироваться на температуру, обозначенную на корпусе термостата.

Еще одним способом проверки является измерение с помощью штангенциркуля расстояний между точками устройства в нагретом и охлажденном состоянии. Обычно разница в показаниях не должна превышать 7 мм.

Клапан на полное открытие рекомендуется проверять на теплом термостате. При обнаружении неисправности лучше приобрести новую деталь.

Термостат: проверка и принцип работы.

Как проверить термостат авто? Почему греется двигатель? Долго прогревается машина?

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Чистка

Зачастую причиной утраты работоспособности термостата является накипь, которая забивает полости клапанов и пружин. Результатом этого становится «зависание» клапана, которое приводит к тому, что силовой агрегат не может выйти на оптимальный температурный режим, достаточно не нагреваясь или, наоборот, перегреваясь. Такой «зависший» термостат лучше всего заменить.

Реанимация устройства является доступной практически каждому автолюбителю. Для очистки подойдет любое средство для чайников или водонагревательной техники. Сама технология сводится к кипячению термостата в таком растворе на протяжении 20 минут.

После такой процедуры следует промыть всю систему охлаждения, используя специальные средства.

Как правильно настроить терморегулятор

Для корректной настройки терморегулятора надо снизить до минимума утечки тепла из помещения, закрыв окна и двери. Комнатный термометр помещают там, где должна быть постоянная температура. Затем открывают полностью клапан, поворачивая головку терморегулятора влево до самого упора. В этом положении радиатор обеспечивает максимальный уровень теплоотдачи, поэтому воздух в помещении начнет нагреваться.

После того как показания термометра увеличатся на 5– 6°С в сравнении с первоначальным значением, клапан закрывают. Для чего поворачивают головку вправо также до упора. При этом температура воздуха в помещении начнет постепенно снижаться. Когда температура достигнет желаемого значения, приступают к медленному открытию клапана.

Как только послышится шум воды в терморегуляторе и почувствуется резкий нагрев корпуса клапана, вращение головки прекращают, запоминая ее положение. На этом настройка терморегулятора считается завершенной.

Выбор и монтаж терморегуляторов лучше доверить специалистам, которые выполнят подключение оборудование в соответствии с рекомендациями производителя. Грамотно установленный терморегулятор обеспечит комфортный уровень температуры в комнате и поможет сэкономить расход тепла, что положительно скажется на семейном бюджете.

Самодельный термостат

Если возникают проблемы с нахождением подходящего термостата для конкретной модели, то можно сделать устройство своими руками.

Для этого нужно взять небольшой кусок пластика, вырезать из него круг и проделать в нем несколько отверстий. Установить такую пластинку вместо штатного термостата.

Это затруднит циркуляцию охлаждающей жидкости по большому кругу, что автоматически возобновит ее подачу в систему отопления салона автомобиля при обеспечении силового агрегата рабочей температурой.

Таким образом, взяв на вооружение описанные выше методы, каждый автомобилист сможет проверять, а при необходимости восстанавливать работоспособность системы самостоятельно.

Проверка термостата автомобиля

Источник

Установка и замена термостата

Специфичность устройства термостата для каждой конкретной модели авто обуславливает возможность замены вышедшей из строя детали только на оригинальную, за исключением некоторых моделей, которые являются аналогичными и взаимозаменяемыми. Для замены термостата потребуются отвертка, соответствующие ключи и герметик, а также емкость, в которую перед демонтажем детали сливается охлаждающая жидкость. Работы производятся на полностью остывшем двигателе в следующем порядке:

1. Обеспечение доступа к термостату путем демонтажа отдельных элементов моторного отсека (воздуховода, аккумуляторной батареи, воздушного фильтра).
2. Ослабление затяжки хомутов и отсоединение от термостата подводящих шланг со стороны радиатора, трубки насоса и впускного патрубка.
3. Снятие термостата.

Монтаж изделия производится в обратном порядке. При необходимости наносится герметик на стыки с патрубками или под внешние прокладки. Перед установкой производится его проверка, опустив в воду с температурой около 80оС, в которой клапан должен открываться, что свидетельствует о работоспособности термостата.

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

Устройство с электронным управлением

. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости. При этом неважно, в каком положении находится клапан. Признаками неисправного термостатата:

• Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

1. Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
2. Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
3. Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

1. ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
2. ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
3. Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
4. Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
5. Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
6. Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
7. Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Способы определения неисправности устройства

Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.

Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.

Для выявления серьёзных поломок рекомендуют обратиться за помощью к специалистам. Они помогут своевременно и качественно устранить имеющуюся проблему.

Ремонт и замена агрегата

Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.

Типичные неисправности электронных терморегуляторов

Нарушение контакта проводов в клеммной колодке

Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.

Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.

Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.

Отказ датчика температуры

В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.

При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.

Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 30 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.

Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.

Отказ радиоэлектронных компонентов

Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.

Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.

Термостат – диагностика, ремонт своими руками.

Двигатель любого автомобиля во время работы выделяет огромное количество тепла. Во избежание перегрева ему требуется охлаждение. Охлаждение двигателя может быть воздушным и жидкостным.

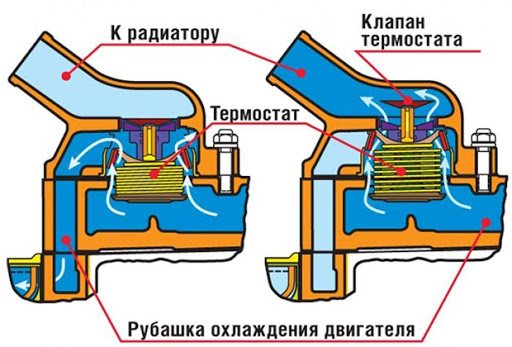

Жидкостная система охлаждения (с.о.) включает в себя рубашку охлаждения (каналы внутри двигателя), радиатор и соединительные патрубки, циркуляция охлаждающей жидкости (о.ж.) достигается при помощи специального насоса (помпа). Состоит с.о. из двух контуров, большого и малого. Регулируется работа контуров термостатом.

ТЕРМОСТАТ

– это своего рода клапан, реагирующий на определенную температуру.

Во время пуска двигателя он пропускает о.ж. по малому контуру для более быстрого нагрева до рабочей температуры. По достижении рабочей температуры термостат открывает большой контур чтобы не допустить перегрева двигателя.

Термостат может заклинить в закрытом положении

, при этом о.ж. постоянно циркулирует по малому кругу — это приводит к
перегреву двигателя
, повышенному износу трущихся деталей, следствием этого может стать
выход двигателя из строя
.

Так же термостат может заклинить и в открытом положении

– это более безопасно для двигателя. Но, поскольку нормальная работа двигателя проходит при температуре 85-95 градусов, постоянно открытый термостат может не позволить прогреваться двигателю до рабочей температуры, особенно в холодное время года. Как следствие – возникновение задиров на трущихся деталях и, опять же, может привести к выходу двигателя из строя.

ДИАГНОСТИКА ТЕРМОСТАТА СВОИМИ РУКАМИ

В случае если Вы заподозрили неисправность термостата, заведите автомобиль, прогрейте до рабочей температуры (дождитесь включения вентилятора или температуры не выше 95 градусов.) После чего заглушите двигатель и
очень осторожно
ощупайте руками все отходящие от термостата патрубки и нижнюю часть радиатора. Все эти поверхности должны быть
одинаково горячими
. В случае если хотя бы один патрубок окажется холодным или слегка теплым –
термостат подлежит замене.
Если же Вы обратили внимание что после запуска двигатель очень долго прогревается и во время движения температура не достигает и 80 градусов – это означает, что термостат заклинил в открытом положении

и он также
подлежит замене.
Бывают случаи когда термостат в исправном состоянии, а двигатель все равно перегревается.

Пример ремонта терморегулятора SPYHEAT ETL-308В с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре. Две нужно удалить, проявив внимание, чтобы не откусить нужные.

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Как починить термостат

Среди основных задач, которые выполняет термостат быстрое нагревание автомобиля при низких температурах, а также обеспечение защиты от перегрева мотора. Для определения неисправности термостата, надо посмотреть на приборную панель. При положении стрелки на датчике температуры охлаждающей жидкости находится в красном секторе, а при наступлении холодов автомобиль прогревается долгое время, это указывает на неисправности термостата.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение – более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

Источник

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый. Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.
