Блок предохранителей в салоне

По сравнению с моторным модулем, салонные вставки вынесены в компактную панель в правой, нижней части приборки. На фото выше показана крышка монтажного блока на авто 2006 – 2008 годов.

Здесь устанавливаются предохранители вспомогательных систем машины, которые не имеют непосредственного отношения к работе двигателя.
Большая часть элементов и вовсе никак не влияют на поведение и ездовые характеристики транспортного средства.

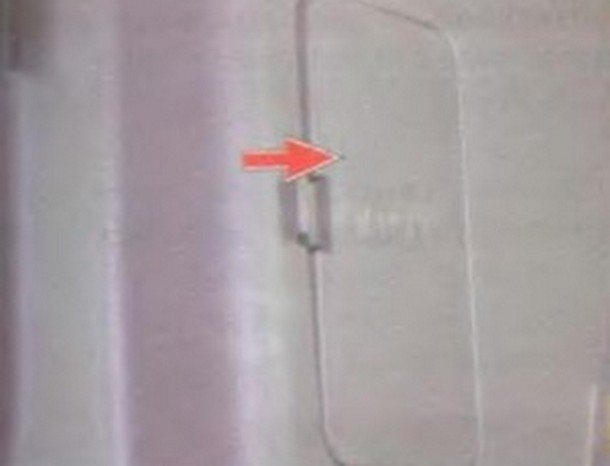

Kia Spektra панель передней двери

Предохранители Kia Spectra

Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.

В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.

Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.

Как это работает

Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.

КАК ЗАМЕНИТЬ блок предохранителей моторного отсека KIA Magentis, Hyundai Sonata, Hyundai Sonata EF

Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.

Мини, норма, макси предохранители

Если в цепи произойдет короткое замыкание, предохранитель будет поврежден, а питание отключено. Но не стоит паниковать, потому что даже неопытный водитель может устранить такой серьезный дефект. В большинстве случаев ремонт включает только замену предохранителя.

И здесь может возникнуть первая проблема, потому что не все водители знают, где находятся предохранители. Если их можно найти, то оказывается, что их много, и найти правильного невозможно. Блок предохранителей в Киа Спектра чаще всего размещается под капотом возле аккумулятора и внутри автомобиля в районе приборной панели. Наиболее распространенными типами являются плавкие предохранители с тремя пластинами:

• обычные (стандартные);
• мини;
• макси.

ВЛОГ. Киа Спектра. Проблема с генератором. Валево до 10 вольт.

Блок под капотом

С этой частью все гораздо сложнее. На фото выше указано, как смонтированы вставки и реле, ответственные за основное оборудование авто. Большая часть элементов при отказе полностью блокируют работоспособность машины и нарушают нормальное функционирование важных систем.
Дальнейшие схемы с описанием на русском языке приведены на примере автомобиля 2007 года в максимальной комплектации.

Схема предохранителей Киа Спектра

Выше представлен монтажник, установленный под капотом машины. Здесь присутствует целый ряд элементов.

Номер	Назначение
1	Потребители первой группы.
2	Система контроля АБС
3	Предохранители салона №34, 35.
4	Вторая группа потребителей
5	Подача напряжения на стартер
6	Питание элементов 15 и 20
7	Реле вентилятора радиатора
8	Система отопления и кондиционер
9	Контрольное реле стартера
10	Вентилятор печки
11	Электромагнитная муфта компрессора кондиционера
12	Корректор света фар головной оптики
13	Аварийка
14	Штатный центральный замок
15	Модуль управления АБС
16	Сервоприводы потолочного люка.
17	Стеклоподъемники по правому борту.
18	Аналогично для левой стороны авто.
19	Стеклоомыватель заднего окна
20	Подсветка салона
21	Питание фар головной оптики
22	Катушки зажигания
23/24	Фары в режиме ближнего и дальнего света соответственно
25	Датчик концентрации кислорода до катализатора
26	Аналогично, после катализатора
27	Топливный насос
28	Питание электроники инжектора
29	Управление кондционером
30	Подогрев наружных зеркал
31	Автоматика включателей габаритов
32	Задние противотуманки
33	Передний ПТФ
34/35	Габариты по левому и правому борту соответственно.
36/37	Ближний и дальний свет фар головной оптики
38	Клаксон
39	Подогрев заднего стекла
41/45	Резерв

Также следует прояснить ситуацию с реле.

Номер	Расшифровка
50/51	Правая и левая фары соответственно
52	Топливный насос
53/54	Система кондиционирования воздуха в салоне
55	Клаксон
56	Подача напряжения на предохранители 34 и 35
60	Включение стеклоподъемников
61	Вентилятор печки
62	Стартер
63	Привод вентилятора радиатора
64	Вентилятор системы кондиционера
65	Подогрев заднего стекла

Далее следует рассмотреть малую панель предохранителей в салоне машины.

Номер	Расшифровка
1	Поворотники
2	Контрольные лампы приборов
3	Резерв на автоматику коробки передач
4	АБС
5	Подушка безопасности водителя
6	Стеклоочиститель и омыватель лобового стекла
7	Штатная магнитола
8	Служит для питания прикуривателя
9	Подогрев сидений
10	Подача напряжения на ЭБУ
11	Стоп-сигналы – магистраль ламп.
12	Автоматика выключения габаритов.

Ниже основного блока есть еще небольшой модуль реле.

Номер	Назначение
1	Повороты и аварийная сигнализация
2	Модуль центральной блокировки дверей
3	Противотуманки.

Предохранитель и реле поворотов Спектра: где находится

Устанавливается в салоне под номерами 1. При замене деталей нет необходимости искать правильный артикул. В машине применяется стандартные вилочные вставки и пятиконтактное реле, цена на рынке колеблется в пределах 50 рублей.

Реле и предохранитель прикуривателя

В штатной проводке за питание розетки отвечает вставка №8 салонного модуля. Некоторые водители предпочитают устанавливать дополнительный агрегат в районе задних кресел или внутри багажного отделения. Подцепить два прибора на одну магистраль неразумно. Протягивается отдельный провод от АКБ и на него цепляется устройство. Здесь придется попросить владельца показать, где конкретно спрятан защитный элемент.

Бензонасос

Управление питанием топливного насоса выполнено через вставки 27, установленный под капотом. На 2009 год включительно, соответствующая релюшка монтировалась на позиции 52.

Реле и предохранитель печки

На авто 2009 года установлен под капотом на позиции 10, требуемое реле монтируется рядом – под номером 61.

Стеклоподъемники

Запитана правая и левая сторона магистрали, предохранителями 17/18. Реле одно — №60.

Ближний и дальний свет

Используются мощные вставки, позволяющие одновременно тянуть две стороны фар. Здесь это №36/37 для ближнего и дальнего режима работы оптики.

Подсветка приборов

Подведена на предохранитель 2, установленный в салоне авто.

Омыватель

Вставка очистителя лобового стекла – это один и тот же элемент. Повышенной мощности элемента достаточно, чтобы покрыть номинал одновременно двух магистралей.

Вставка смонтирована на позиции 6 в салоне машины. Вспомогательное реле моторчика в бачке и мотор-редуктора устанавливается возле приборов.

Предохранитель и реле дворников Киа Спектра: где находится

Информация указана выше.

Где находится реле стартера

Силовое устанавливается в моторном отсеке на позиции 62. Это позволяет оперативно заменить поврежденное устройство. В остальном, конструкция модуля мало отличается от распространенных аналогов. Втягивающее устройство монтируется в корпусе и для его замены потребуется полная разборка всего узла.

Реле регулятор генератора

Расположен внутри генератора. Аналогично выполнена компоновка прибора на других авто изготовителя.

Реле зарядки

Регулятор устанавливается производителем в близости от АКБ. Устройство простое, но эффективное. Распознать его можно по внешнему виду – черная коробка небольшого размера, установленная между генератором и батареей.

Задний ход

Лампа защищена выносным элементом. Для доступа потребуется снять пластиковую облицовку панели рычага КПП. Здесь и будет смонтирована вставка.

Обогрев заднего стекла

Предохранитель тенна установлен на позиции 39. Релюшка силовой магистрали смонтирована в подкапотном блоке под номером 65.

Стоп-сигнал Киа Спектра: где находится

Включаются через вставку 11 салонной панели.

Предохранитель и реле звукового сигнала

Совместим с устройством клаксона и расположен под номером 38 в моторном отсеке. Рядом устанавливается и соответствующее реле № 55. В штатной проводке при включении сигнализации зажигается и аварийка.

Освещение салона

Плафон в машине один. Лампа маломощная и не требует реле. В конструкции присутствует предохранитель №20.

Магнитола

Для штатной аудиосистемы выведен одна вставка №7, установленная в салоне. При монтаже более производительной акустики, пользователи часто переносят элемент на отдельно выведенную магистраль.

Центральный замок

Силовой элемент установлен под номером 14 в основном блоке. Реле кнопок смонтировано внутри салона на позиции 2. Чем руководствовались инженеры при подобной компоновке непонятно.

Спидометр

Системы защиты устанавливаются под приборкой. Для получения доступа к деталям потребуется снять щиток и протянуть руку под него. Там и будет установлено необходимое оборудование.

Кондиционер

Производитель не дает четких инструкций, где находятся элементы, отвечающие за определенную зону устройства. В конструкции имеется 3 предохранителя – 8, 11 и 29. Также здесь присутствует два реле: 54, 64.

Часы

Питание выполнено через элемент, установленный под приборкой. Для доступа к устройству следует снять циферблат вместе со щитком и найти врезку в силовом проводе.

Задняя скорость

Сигнализатор подключен к кулисе через специальный датчик. Для получения доступа к устройству необходимо снять облицовку короба. Под ней и будет установлен элемент.

Зажигание

Плавкий предохранитель катушки установлен в моторном отсеке на позиции 22.

Приборная панель

Контроллеры и подсветка организована через вставку 2, установленную под торпедой.

Киа Спектра: реле вентилятора охлаждения

Главный обдув защищен предохранителем 7, а силовые магистрали включаются от реле 63. Обе вставки установлены под капотом машины.

Предохранитель противотуманных фар

Питание задних ПТФ выполнено от № 32. Передний модуль подключен через плавкий элемент 33. За включение силовых магистралей обеих узлов отвечает реле 3.

Габариты

На машину установлены автоматические выключатели. За вкл/выкл освещения отвечают вставки 31 и 12. Оба элемента разнесены по отдельным блокам. Работа габаритов по правому и левому борту контролируется вставками 34 и 35.

Киа Спектра: предохранитель АБС

За работу датчиков отвечает вставка 2 под капотом. Блок управления защищен элементом 15, а низковольтные участки электроники проведены от элемента 4, смонтированного в салоне.

Замена блока предохранителей на автомобиле Киа Спектра своими руками

Любое оборудование транспортного средства нуждается в защите. Именно с этой целью в Киа Спектра используются блоки предохранителей, которые защищают электрическое оборудование машины от перенапряжения и выхода из строя. Предлагаем вам узнать, где расположены предохранители Киа Спектра, за какое оборудование они отвечают и как осуществить их замену.

Большая часть предохранителей в автомобиле Киа Спекта находятся в блоке, который, в свою очередь, установлен в подкапотном пространстве машины. Открыв капот, вы сможете сразу его увидеть. Блок предохранителей находится напротив водительского сидения и он скрыт защитной накладкой.

Извините, в настоящее время нет доступных опросов.

Однако, в этом блоке предохранителей расположены далеко не все элементы, отвечающие за функциональность оборудования. Есть еще один дополнительный БП, который можно найти в салоне транспортного средства.

Заглянув под приборную панель, справа вы сможете увидеть этот БП. На обратных крышках блоков предохранителей нанесена схема назначения компонентов цепи.

Но если у вас возникли проблемы с расшифровкой назначений на схеме, то ниже приведены схемы для каждого отдельного БП Киа Спектра.

Запрос вернул пустой результат.

Что касается салонного БП:

Запрос вернул пустой результат.

Снятие БП в салоне

1. Отключите от питания аккумулятор, для этого снимите с него минусовую клемму.
2. Затем вам потребуется снять нижнюю облицовочную часть приборной панели. Для этого гаечным ключом открутите два болта, которые крепят облицовку с правой стороны. С левой стороны также нужно выкрутить один болт. После этого снимите облицовку.
3. Теперь следует снять нижнюю облицовку передней стойки. Таким образом вы получаете открытый доступ к БП.
4. Теперь выверните две гайки, которые крепят прибор Киа Спектра. Можно вытащить БП вместе с кронштейном. Теперь, используя отвертку, необходимо отжать фиксаторы и демонтировать салонный БП из места установки.
5. Расположение проводов следует запомнить, а лучше промаркировать, чтобы при дальнейшем монтаже их можно было подключить правильно. Отсоедините все провода от устройство и замените его на новое. Затем заново подключите все провода и установите блок предохранителей в порядке, обратном снятию. На этом процедура замены завершена.

Запрос вернул пустой результат.

Снятие БП под капотом

1. Как и в предыдущем случае, в первую очередь, следует отключить аккумулятор.
2. Откройте капот и найдите ваш БП. Отожмите фиксатор и демонтируйте крышку БП.
3. При помощи гаечного ключа открутите гаечку крепления и снимите проводок со шпильки, как показано на фотографии.
4. Теперь нажмите на нижний фиксатор непосредственно на самом БП и выведите его из места монтажа. Винт крепления БП к кронштейну необходимо открутить, после чего от БП можно отсоединить подключенные к нему провода.
5. Затем возьмите отвертку и отожмите ею фиксатор, который крепит остальные жгуты проводов.
   Отведите их в сторону, чтобы они не мешали.
6. Далее можно снять непосредственно сам БП. Как и в предыдущем случае, все колодки проводков следует промаркировать, чтобы при установке нового устройства они не перепутались.
   Завершив установку, произведя действия в обратной последовательности, не забудьте подключить аккумулятор.

Запрос вернул пустой результат.

Рекомендации по эксплуатации

Несколько рекомендация касательно эксплуатации прибора:

1. Всегда используйте элементы БП только того номинала, который нужен. Если на детали написано 10 Ампер, то ее необходимо заменить на идентичную с таким же номиналом. В противном случае она будет часто выходить из строя.
2. Не используйте самодельные предохранители, чтобы избежать коротких замыканий и даже пожара. Всегда под рукой необходимо иметь запас элементов БП, чтобы в случае необходимости сразу поменять их.
3. Не допускайте попадания влаги в БП, установленный под капотом. Вся система должна быть тщательно загерметизирована, а крышка БП должна плотной прилегать к самому блоку.

Соблюдение этих рекомендация поможет увеличить ресурс эксплуатации устройства.

Видео «Замена компонентов БП»

О том, как поменять предохранители блока на примере Рено, описано в видео — процедура будет аналогичной для Киа Спектра.

Замена предохранителя ближнего света фар в монтажном блоке под капом на KIA — Spectra

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1

Как снять блок предохранителей на Киа Спектра

Чтобы оперативно демонтировать модуль потребуется выполнить процедуру.

1. Отключить питание от аккумулятора. Это необходимо, чтобы не спровоцировать короткое замыкание.
2. Снять крышку монтажного блока.
3. Далее потребуется отключить все клеммы, видимые на поверхности.
4. Следом отщелкиваются пластиковые фиксаторы панели и выкручиваются все винты.
5. После этого нужно аккуратно потянуть модуль на себя и отключить колодки проводов, подключенные с тыльной стороны панели.
6. После этого деталь снимается с машины целиком.

Где находится блок предохранителей Киа Спектра, схема

Так называемые автомобильные «мелочи» часто становятся причиной трагедий. Авария в электропроводке ведет к пожару. В результате страдают люди, материальные ценности. Инженеры предусмотрели блок предохранителей в салоне Киа Спектра как защиту от беды.

Где расположены предохранители

Предохранитель/реле/выключатель расположен на пути от источника питания к потребителю. В автомобиле это аккумулятор и узлы, работающие на электричестве (освещение, зажигание, механизмы, электроника).

Предохранители – часть электропроводки, причем, самая слабая. Когда в цепи произошло нарушение – замыкание, перегрузка – пострадает потребитель. Но на пути стоит «защитник», который сам сгорит, но предотвратит поломку узла.

Защитный элемент устанавливают в электросеть. Но у него есть номинал, предел – ампераж. Если распределитель 10А, он пропустит ток в 10 и меньше ампер. Но при повышении силы тока — перегорит, и этим убережет провода и узлы машины.

В автомобилях корейского производства для удобства пользователей предохраняющие элементы собраны в два блока. Расположение одного из них — под капотом, возле аккумулятора, напротив пассажирского кресла. Второй блок предохранителей в салоне Киа Спектра находится в отсеке под доской приборов, по правую руку водителя.

Мини, норма, макси предохранители

Защитный элемент – миниатюрная вещь. Его устройство:

• Корпус из полиамида (нейлон) или поликарбоната.
• Контактная группа (две плоских ножки).
• Рабочий элемент. Это пластина или нить. Элемент оплавляется или перегорает, когда меняется сила тока.

Рабочую нить делают из тугоплавкого металла (серебро, олово с цинковым покрытием).

Все составляющие собирают по группам в коробку блока питания (БП). На ее внутренней стороне наносят схему предохранителей Киа Спектра.

Конструктивно устройства бывают мини, макси и стандарт (норма). В корейских машинах кассетные элементы (мама/папа) не используют. Устройства рассчитаны на ток 5-80А, напряжение 32В.
