Для чего нужна помпа

При помощи жидкостного насоса обеспечивается принудительная циркуляция антифриза по контурам системы охлаждения. При помощи этого простого механизма намного лучше охлаждаются элементы поршневой группы, ГБЦ. Ресурс жидкостного насоса на автомобиле ВАЗ-2115 может быть практически любым, зависит он от многих факторов. Максимальный срок службы может составить чуть более 100 000 км.

Помпа состоит из легкого алюминиевого корпуса и фланца. Во внутренней части находится подшипник, который смонтирован на валу. Для предотвращения вытекания антифриза установлен в корпусе сальник. На внутренней части вала находится крыльчатка, с ее помощью антифриз перекачивается по системе охлаждения. С внешней стороны располагается шестерня привода жидкостного насоса.

Как определить что помпа неисправна?

Обзор водяных насосов ВАЗ ТЗА ч.1 помпы

https://youtube.com/watch?v=OdLcJVb369o

Особенности жидкостной помпы ВАЗ-2115

Устанавливается помпа на правой части двигателя, со стороны ремня ГРМ. На автомобилях с 8- и 16-клапанными моторами конструкция одинакова, но жидкостные насосы не взаимозаменяемы. Поэтому при покупке детали обязательно удостоверьтесь в том, что он подходит для вашего автомобиля.

При неисправности сальников охлаждающая жидкость выходит наружу, загрязняет ремень газораспределительного механизма. Вследствие этого он начинает очень быстро изнашиваться. В том случае, если жидкостный насос выработал свой ресурс и заклинил, неизбежно рвется ремень ГРМ. При этом поршни встречаются с клапанами, из-за чего эти механизмы разрушаются. Ремонт двигателя в такой ситуации просто неизбежен.

Благодаря интегрированию в ГРМ, уменьшились размеры двигателя. На автомобилях ВАЗ-2101 и подобных помпа находится над генератором, приводится в движение ремнём его привода. Это увеличивает размер силовой установки.

Замена ремня грм ,роликов и помпы на ваз 2108-2115(8 клапанов)

Замена помпы , это просто

Замена помпы ВАЗ-2115 своими руками: особенности проведения ремонта

Автомобили 6 сентября 2017

Замену помпы ВАЗ-2115 необходимо проводить при ее чрезмерном износе либо же ориентироваться на пробег автомобиля. При нормальной эксплуатации помпа может прослужить не более 90 000 км.

Необходимо ориентироваться и на ресурс ремня ГРМ — он составляет около 50 000 км пробега. Следовательно, водяная помпа меняется одновременно с каждым вторым ремнём.

Такая схема замены наиболее приемлема, так как помпа приводится в движение этим ремнем.

Для чего нужна помпа

При помощи жидкостного насоса обеспечивается принудительная циркуляция антифриза по контурам системы охлаждения. При помощи этого простого механизма намного лучше охлаждаются элементы поршневой группы, ГБЦ. Ресурс жидкостного насоса на автомобиле ВАЗ-2115 может быть практически любым, зависит он от многих факторов. Максимальный срок службы может составить чуть более 100 000 км.

ВАЗ 2115 замена водяной помпы или как менять помпу

Помпа состоит из легкого алюминиевого корпуса и фланца. Во внутренней части находится подшипник, который смонтирован на валу. Для предотвращения вытекания антифриза установлен в корпусе сальник. На внутренней части вала находится крыльчатка, с ее помощью антифриз перекачивается по системе охлаждения. С внешней стороны располагается шестерня привода жидкостного насоса.

Особенности жидкостной помпы ВАЗ-2115

Устанавливается помпа на правой части двигателя, со стороны ремня ГРМ. На автомобилях с 8- и 16-клапанными моторами конструкция одинакова, но жидкостные насосы не взаимозаменяемы. Поэтому при покупке детали обязательно удостоверьтесь в том, что он подходит для вашего автомобиля.

При неисправности сальников охлаждающая жидкость выходит наружу, загрязняет ремень газораспределительного механизма. Вследствие этого он начинает очень быстро изнашиваться.

В том случае, если жидкостный насос выработал свой ресурс и заклинил, неизбежно рвется ремень ГРМ. При этом поршни встречаются с клапанами, из-за чего эти механизмы разрушаются.

Ремонт двигателя в такой ситуации просто неизбежен.

Благодаря интегрированию в ГРМ, уменьшились размеры двигателя. На автомобилях ВАЗ-2101 и подобных помпа находится над генератором, приводится в движение ремнём его привода. Это увеличивает размер силовой установки.

Видео по теме

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

1. Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
2. Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
3. В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
4. Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Этапы работы и материалы

В целом весь ремонт можно разбить на следующие этапы:

1. Подготовительная часть. В неё можно включить подготовку инструмента и места для проведения ремонта.
2. Слив из системы охлаждения жидкости.
3. Демонтаж старого, пришедшего в негодность устройства.
4. Покупку и установку нового насоса охлаждающей жидкости

Для проведения замены помпы на ВАЗ-2115 своими руками, вам потребуются следующие инструменты и материалы:

1. Накидные и рожковые ключи.
2. Торцовые головки и трещотка.
3. Домкрат, опоры, противооткатные башмаки.
4. Конусообразные плоскогубцы.
5. Отвертка.
6. Емкость не менее 10 литров.
7. Чистая ветошь.

Также вам потребуется наличие герметика. Но использовать его необходимо аккуратно, в малых количествах.

Как снять жидкостный насос

Для демонтажа придется выполнить следующие действия:

1. Выкрутить болты, которыми крепится кожух механизма газораспределения. Снять этот кожух.
2. На шестерне распредвала необходимо совместить риску с выступом, которая находится на левой стороне корпуса мотора. Для этого необходимо при помощи домкрата приподнять правую сторону автомобиля, после чего при включенной пятой скорости, вращая колесо, добиться совмещение меток.
3. Обязательно перед снятием приводного ремня нужно совмещать метки. Это облегчит дальнейшую сборку.
4. Ключом на «17» необходимо выкрутить гайку, которой крепится натяжной ролик. После этого нужно снять ремень и убрать его в сторону. Ролик также необходимо демонтировать. Если не планируется замена ремня газораспределения, снимать шкив коленчатого вала нет необходимости.
5. После этого нужно отключить у аккумулятора отрицательную клемму.
6. Теперь снимите модуль зажигания, провода отключать не нужно.
7. Выкрутите болт, который находится в рубашке охлаждения двигателя. Слейте жидкость. Обязательно выкрутите пробку расширительного бачка, без этого жидкость не будет выливаться.
8. Далее необходимо полностью снять кожух из металла. Для этого выверните 5 болтов его крепления.
9. Помпа закреплена на блоке двигателя при помощи трех болтов. Их необходимо выкрутить с помощью ключа на «10». Предварительно необходимо обстучать корпус, чтобы облегчить демонтаж узла.

Посадочное место под помпу на двигателе необходимо тщательно очистить, чтобы там не осталось следов герметика и старой прокладки. Желательно на ВАЗ-2115 замену ремня ГРМ, помпы проводить одновременно. Это облегчит ремонт.

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

1. Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
2. Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
3. В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
4. Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Замена помпы своими руками

Снятие помпы ВАЗ 2114

Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить. Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Процесс замены на 8-клапанном ВАЗ 2114

1. Снять защитный кожух ГРМ.
2. Ослабить и снять (при необходимости) натяжной ролик.
3. Ослабить генератор, снять ремни генератора и ГРМ.
4. Отсоединить шланги от помпы, слить ОЖ.
5. Снять защитную крышку и помпу.

После снятия нужно тщательно очистить поверхности фланца помпы и блока цилиндров от грязи и прикипевших остатков прокладки. Нарастание грязевой «бороды» — одна из причин перекоса помпы и подъедания ремня ГРМ.

Во избежание течей прокладку необходимо с обеих сторон тщательно промазать красным герметиком.

После замены помпы необходимо выставить метки ГРМ: коленвал может сместиться относительно распредвала.

Процесс замены на 16-клапанном ВАЗ 2114

На 16-клапанных автомобилях менять помпу своими руками сложнее, но тоже вполне возможно.

1. Снять пластиковый кожух и кожух ремня ГРМ.
2. Чтобы снять кожух, отделяющий шкивы от блока цилиндров, нужно снять ремень ГРМ, шкивы распредвалов, натяжной и опорный ролики. Без этого помпу вытащить не получится.
3. Чтобы добраться до нижних болтов кожуха, нужно снять правое колесо.
4. Снять помпу.

Дальнейшие действия по содержанию идентичны автомобилям с 8-клапанным двигателем.

При замене помпы важно соблюдать технологию установки. Неправильно смонтированная помпа будет течь, как и старая. Точно так же она может есть и ремень ГРМ. Причин перегрева мотора может быть много, и если замена помпы не помогла решить эту проблему, стоит прочитать соответствующую статью на сайте.

Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников.

Как снять жидкостный насос

Для демонтажа придется выполнить следующие действия:

1. Выкрутить болты, которыми крепится кожух механизма газораспределения. Снять этот кожух.
2. На шестерне распредвала необходимо совместить риску с выступом, которая находится на левой стороне корпуса мотора. Для этого необходимо при помощи домкрата приподнять правую сторону автомобиля, после чего при включенной пятой скорости, вращая колесо, добиться совмещение меток.
3. Обязательно перед снятием приводного ремня нужно совмещать метки. Это облегчит дальнейшую сборку.
4. Ключом на «17» необходимо выкрутить гайку, которой крепится натяжной ролик. После этого нужно снять ремень и убрать его в сторону. Ролик также необходимо демонтировать. Если не планируется замена ремня газораспределения, снимать шкив коленчатого вала нет необходимости.
5. После этого нужно отключить у аккумулятора отрицательную клемму.
6. Теперь снимите модуль зажигания, провода отключать не нужно.
7. Выкрутите болт, который находится в рубашке охлаждения двигателя. Слейте жидкость. Обязательно выкрутите пробку расширительного бачка, без этого жидкость не будет выливаться.
8. Далее необходимо полностью снять кожух из металла. Для этого выверните 5 болтов его крепления.
9. Помпа закреплена на блоке двигателя при помощи трех болтов. Их необходимо выкрутить с помощью ключа на «10». Предварительно необходимо обстучать корпус, чтобы облегчить демонтаж узла.

Посадочное место под помпу на двигателе необходимо тщательно очистить, чтобы там не осталось следов герметика и старой прокладки. Желательно на ВАЗ-2115 замену ремня ГРМ, помпы проводить одновременно. Это облегчит ремонт.

Установка новой помпы

Прежде чем приступать к установке, необходимо на прокладку нанести тонкий слой герметика. Отверстия в блоке и фланцы совпадают лишь в одном положении. Достаточно совместить их, после чего наживить болты. Окончательную затяжку болтов необходимо проводить примерно через 20 минут, чтобы герметик немного застыл.

В этом случае вы обеспечите максимальную герметичность собранного узла. Дальнейшая сборка осуществляется в порядке, обратном демонтажу. Старайтесь установить все крепежные элементы, ничего остаться не должно. На этом замена помпы ВАЗ-2115 окончена, система охлаждения будет функционировать в нормальном режиме.

Источник

Помпа на ВАЗ 2114/2115: замена своими руками

ВАЗ 2114 и ВАЗ 2115 считаются своего рода «звёздами» АВТОВАЗа начала 2000 годов. Эти модели действительно отличаются неприхотливостью и долговечностью. Каждый владелец, который внимательно следит за своим четырёхколёсным другом, понимает, как важно обеспечивать своевременный уход механизмам. Для поддержания работы двигателя в штатном режиме достаточно вовремя менять масло и следить за системой охлаждения. Однако если замена масла обычно не представляет трудностей для водителей, то работа с системой охлаждения и, в частности, с помпой может вызвать некоторые затруднения.

Для чего нужна помпа в автомобиле

Говоря о работе двигателя, нельзя не оценить и функционал системы охлаждения. Ведь именно благодаря её качественной работе становится возможным эксплуатация мотора при любой погоде и в любом режиме.

Двигатель — это очень сложный узел любого автомобиля. Постоянное трение поршней приводит к тому, что части мотора быстро нагреваются, это может привести к их «заклиниванию». Исключить перегрев двигателя можно только одним способом — постоянным поддерживанием штатной температуры. Именно для этого в устройстве машины и создана система охлаждения.

В расширительный бачок заливается охлаждающая жидкость (на автомобилях ВАЗ 2114, ВАЗ 2115 с одним и тем же успехом может использоваться как тосол, так и антифриз). Из бака жидкость по трубкам поступает в водяной насос (его второе название — помпа), а оттуда уже в радиатор и к блоку цилиндров. Именно циркуляция жидкостей обеспечивает качественное и своевременное охлаждение мотора.

Стандартное изделие в металлическом корпусе оснащено крыльчаткой для создания давления тосола в системе

Водяной насос приводится в движение после запуска силового агрегата. На ВАЗ 2114, 2115 он находится в системе ГРМ, то есть крыльчатка насоса запускается ремнём ГРМ. Крыльчатка вращает лопастями, благодаря чему тосол начинает циркулировать по всей системе. Если бы помпы не было, то смысла во всей охлаждающей системе не наблюдалось.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко.

Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки.

Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

https://youtube.com/watch?v=D44ASGdY7Io

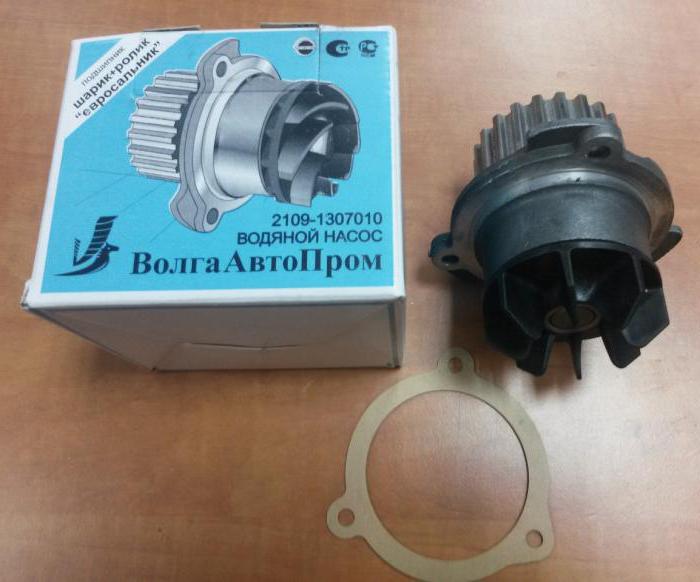

Внешний вид помпы (водяного насоса), которая используется в охлаждающей системе автомобилей ВАЗ

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

1. Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
2. Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
3. Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
4. Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д.

Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора.

В общем, механизм натяжения ремня должен быть убран.

Инструкция

1. Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

1. После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток.
   Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
2. Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам.
   Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
3. Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом.
   Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Замена помпы на ВАЗ 2114 (8 клапанов)

Замена водяного насоса — эта та редкая процедура, которая рано или поздно будет нужна любому автомобилю. Помпа по своему устройству — максимально простой прибор, поэтому и ломается нечасто. Однако со временем или из-за агрессивной манеры езды может выйти из строя любой агрегат.

Как проверить помпу

На ВАЗ 2114,2115 очень легко выявить неисправность водяного насоса. Не нужно обладать какими-то специальными знаниями, так как существует всего три признака, на которые нужно обратить внимание.

Перегрев двигателя

Если даже в зимнее время года при езде на небольшие расстояния вентилятор не справляется с охлаждением, то этот признак может свидетельствовать о том, что с помпой не всё в порядке. Если стрелка прибора на температуре мотора постоянно находится выше рабочей отметки в 90 градусов, то самое время провести проверочные работы:

Завести мотор, прогреть его до рабочей температуры.

Если сразу из печки начинает поступать холодный воздух, то циркуляция в системе охлаждения не работает нормально.

Необходимо заменить помпу, так как неисправность связана с повреждениями крыльчатки.

Появление испарений и жара из-под капота — явный признак сильного перегрева двигателя

Ремень ГРМ изнашивается неравномерно

При осмотре гидрораспределительного механизма ВАЗ 2114, ВАЗ 2115 можно заметить неравномерный износ ремня. Действительно, в силу того, что помпа напрямую направляется ремнём ГРМ, он изнашивается неравномерно (например, только с одной стороны) — этот признак также свидетельствует о поломках водяного насоса.

Потребуется снять ремень, чтобы убедиться в реальности своих догадок. Из-за износа подшипников помпы он может разбалтываться, в связи с чем быстро порвётся. Тогда как сама помпа может ещё выполнять свою функцию в штатном режиме какое-то время.

В идеале ремень ГРМ должен равномерно изнашиваться с двух сторон

Течь помпы

Если водяной насос стоит на автомобиле очень долго, то рано или поздно сальник настолько сильно износится, что начнёт протекать. Течь тосола в ГРМ под помпой — это один из признаков неисправности помпы. При выделении нескольких капель в сутки ситуацию нельзя считать критичной: насос в целом справляется со своей работой, обеспечивая качественное охлаждение мотора. Однако если из-под помпы вытекает большое количество тосола, нужно менять насос в срочном порядке.

Обильная течь говорит о потере герметизации помпы и о её выходе из строя

В некоторых случаях протечки могут наблюдаться как из-за износа сальника, так и из-за неправильной установки прокладки во время замены помпы.

Как Заменить Помпу На Ваз 2115

Меняем помпу ВАЗ-2115 самостоятельно: видео

Данная статья с видеоинструкцией повествует о том, как заменить помпу на автомашине ВАЗ-2115 собственными руками.

Водяная помпа

– механизм для обеспечения циркуляции жидкости в системе охлаждения автомобиля.

Выход из работы помпы (насоса) может привести к изменению температурного режима внутри мотора и привести к более серьезным поломкам.

Во избежание этого рекомендуется проводить регулярную профилактическую проверку и визуальный осмотр двигателя в целях выявления неисправностей и своевременной замены помпы.

Конструкция водяной помпы

Устройство водяного насоса в легковых автомобилях, по своей сути, одинаково, в особенности это относится к российским моделям машин. Так что искать местонахождение помпы нет никакой необходимости, зная о том, что она работает от ремня ГРМ и расположена рядом с радиатором.

Технически помпа выглядит таким образом: в крышке закрепляется вал c надетой на него крыльчаткой, вращение которой и приводит к перемещению (циркуляции) жидкости в охлаждающей системе двигателя.

С противоположной стороны вала находится приводной шкив. Посредством ременной передачи газораспределительного механизма (ГРМ) и приводного колеса (шкива) на вал подается энергия от вращения двигателя.

В свою очередь, вал приводит в действие крыльчатку.

В пространстве между крыльчаткой и корпусом вмонтирован уплотнитель (сальник), повреждение которого приводит к возникающим с водяной помпой проблемам.

Просачивание через некачественный (поврежденный) сальник жидкостей (тосол, антифриз) к подшипникам вызывает вымывание смазки, в результате чего происходит более быстрый износ, ведущий к заклиниванию насоса, а в дальнейшем – к разрыву ремня ГМР и сгибанию клапанов.

Как следствие, вся конструкция охлаждения двигателя перестает функционировать, перенагревается и выходит из строя. Это влечет за собой существенные финансовые затраты и трудоемкие дорогостоящие работы, нежели обычная замена водяной помпы.

Инструменты для замены помпы на ВАЗ:

• автомобильные ключи на 10, 17 и 19;
• головка номер 10;
• плоская отвертка.

Замена помпы на ВАЗ 2114 mxf

Замена помпы

моими руками.

ВАЗ 2115 замена водяной помпы или как менять помпу

Показываю как заменяется помпа

.

Подробная инструкция по замене насоса на ВАЗ-2115

Замена водяной помпы достаточно несложная операция, при должном соблюдении инструкции и заранее приготовленном инструменте.

1. Автомобиль загоняется на смотровую яму. Перед началом ремонта двигателю дается один-два часа на остывание. Снимается защита с картера, при помощи ключей на 17-19 удаляется защитный кожух.
2. Поднимается капот.
3. Через открытый клапан, находящийся с левой стороны радиатора, сливается охлаждающая жидкость (тосол, антифриз).
4. Отворачиваем болт на блоке цилиндров. Через образовавшееся отверстие спускаем охлаждающую жидкость уже из двигателя. Выйдет несколько проще, если ослабить хомут на патрубке радиатора и слить все в таз, а далее долить новый, тем самым полностью заменив жидкость.
5. Ключом на 10 откручиваем три болта, которые крепят наружный кожух ремня газораспределительного механизма
   (ГРМ). Ключом на 17 срываем болт зубчатого шкива (здесь главное не утерять шпонку, заранее выставив метки).
6. Этим же ключом (17) откручиваем гайку ролика натяжителя ремня.
7. Снимаем натяжитель ремня.
8. Смещаем ремень сверху стоящего зубчатого шкива и помпы, сдвигая его по направлению к радиатору.
9. Болт, удерживающий зубчатый шкив, выкручиваем и вынимаем (опять уделяя внимание сохранности шпонки, ее лучше снять и отложить в сторону). Небольшой трещоткой и головкой на 10 откручиваем необходимое количество болтов и гайку, удерживающих задний кожух ремня.
10. Снимаем защиту.
11. Плоской отверткой аккуратно приподнимаем насос и достаем его.
12. В блоке цилиндров удаляем возможные остатки старого сальника.
13. Зачищаем будущее место установки новой водяной помпы. Очень важно тщательно очистить место в блоке цилиндров, потому как если этим пренебречь, насос по окончании работ будет установлен неровно (криво), что в дальнейшем приведет к новым протечкам. То есть весь труд пойдет насмарку.
14. Специальным автомобильным герметиком смазываем новый уплотнитель с обеих сторон и возвращаем на посадочное место насоса.
15. Устанавливаем новую помпу на место таким образом, чтобы маркировочная надпись, выполненная на ней, находилась сверху.
16. Монтируем детали, полученные при разборке в обратной последовательности.

Результаты проведенных работ

После завершения работы и положенного для застывания герметика времени заводим автомобиль (ВАЗ-2115) и проводим пробную поездку на небольшое расстояние желательно по неровному участку дороги. Если в салоне автомобиля не чувствуется запах антифриза, а из двигателя не доносится посторонних шумов и стука, то работы по замене насоса системы охлаждения произведены качественно.

замена помпы на ВАЗ 2114 mxf

Тем самым вы приобрели опыт по замене водяной помпы собственного авто 2115 и сэкономили порядка одной тысячи рублей, которые бы потребовались при замене на СТО.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Готовим инструменты

Независимо от того, какая именно проблема возникла на вашем автомобиле, единственным решением для её устранения можно считать замену помпы. Эту работу на ВАЗ 2114, ВАЗ 2115 можно выполнить и самостоятельно, так как удобная конструкция машины вполне позволяет провести все этапы работ без специальных навыков и умений.

Для начала нужно будет подготовить нехитрый инструмент:

гаечные ключи на 10, 17 и 19;

торцовая головка на 10;

плоская отвёртка с тонким лезвием.

Без этого трубчатого торцевого ключа невозможно будет открутить труднодоступные болты на креплении помпы

Утечка охлаждающей жидкости

Явный признак неисправности помпы на ВАЗ 2114 – утечка охлаждающей жидкости. Не заметить её очень сложно. Течь антифриз может из-под уплотнителей, из корпуса или крыльчатки. При поломке тосол обязательно присутствует на помпе. Также он может заполнить всё подкапотное пространство и вытекать на землю под машину. В салоне может отмечаться сладковатый запах антифриза. Конечно, этот симптом может указывать и на иные проблемы в системе охлаждения. Но при его появлении обязательно нужно проверить насос, так как нередко виноват в этом именно он.

Как поменять помпу

Порядок работ на ВАЗ 2114, 2115 с 8-клапанным двигателем определяется следующим образом:

Снять защитный кожух с ГРМ.

Слегка ослабить ролик — натяжитель.

Чуть-чуть уменьшить степень натяжения ремня генератора, после чего снять ремень генератора и ремень ГРМ.

От помпы отключить все шланги (возможно вытекание тосола, поэтому рекомендуется заранее подставить под помпу ёмкость или проложить место ветошью).

Слить из системы тосол (достаточно отвернуть пробку из радиатора, чтобы жидкость вытекла за 10 минут).

Отсоединить защитную крышку насоса и вытащить помпу.

После демонтажа обязательно нужно очистить поверхности фланца от потёков и грязи, а также удалить остатки старой резиновой прокладки.

Далее потребуется выполнить все работы по установке новой помпы в обратном порядке.

Видео: процедура замены водяного насоса своими руками

Необходимо менять резиновую прокладку даже в том случае, если на ней нет следов износа или повреждений. Для надёжности герметизации рекомендуется промазывать термостойким герметиком как место посадки помпы, так и её стык с блоком цилиндров.

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

1. Подготовка инструментов и рабочего места.
2. Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
3. Приобретение новой помпы.
4. Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Необходимые инструменты и расходные материалы

Для замены помпы автомобиля ВАЗ 2114/15 не потребуется загонять машину на эстакаду или смотровую яму. Достаточно гаража или ровной хорошо освещённой площадки. При работе используются следующие инструменты:

• стандартный набор накидных и рожковых ключей;
• комплект головок с воротком;
• домкрат и колёсные упоры;
• пассатижи с конусообразными губками, заострёнными на концах;
• отвёртки;
• ёмкость для слива ОЖ;
• ветошь;
• защитные перчатки.

Для замены водяного насоса ВАЗ 2114/15 потребуется стандартный набор инструментов

Демонтаж водяного насоса

Все работы проводятся на остывшем двигателе в следующем порядке.

1. Открутите три болта крепления кожуха ГРМ.
2. Риска на шестерёнке распределительного вала совмещается с выступом на корпусе двигателя (с левой стороны). Для этого домкратом поднимается и фиксируется упорами правая передняя часть кузова. При включённой четвёртой передаче правое переднее колесо медленно проворачивается руками до совмещения меток.

Перед снятием ремня ГРМ следует совместить метки на шкиве распредвала и двигателя

Снимается ремень ГРМ вместе с натяжным роликом

Ёмкость для слива ОЖ ставится со стороны сливной пробки

После слива ОЖ снимаются патрубки подогрева дроссельной заслонки

Отворачиваются пять болтов, удерживающих металлический кожух, и помпа снимается

При замене помпы обычно проверяется состояние ремня ГРМ и натяжного ролика. При необходимости они заменяются на новые.

Если причиной снятия насоса была течь антифриза, следует проверить и оценить люфт при вращении вала. Если люфта нет, нужно налить внутрь насоса немного керосина и посмотреть, надёжен ли сальник. Если сальник работоспособен, насос после чистки можно устанавливать обратно, предварительно обработав прокладку на фланце герметиком.

Выбор нового насоса

Чтобы не ошибиться при покупке нового насоса, нужно взять с собой в магазин старый экземпляр. При этом следует иметь в виду, что производители постоянно совершенствуют защиту от подделок, поэтому на новой помпе можно заметить следующие отличия:

• лопасти крыльчатки выполнены прямыми в виде трапеции, а не изогнутыми, как это делалось ранее;
• на торце шкива нанесена лазерная маркировка;
• на крыльчатке отлит логотип производителя (например, TZA);
• упаковка запечатана бумажной пломбой, на которой указан каталожный номер детали.

На оригинальную запчасть производитель TZA наносит лазерную маркировку

Новые модели водяных насосов комплектуются фланцевой прокладкой из мягкой пробки. С картонной прокладкой продаются подделки и насосы старых выпусков.

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа. Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как проверить работоспособность помпы?

Как проверить помпу — вопрос несложный. Это может сделать любой автовладелец, не прибегая к помощи специалистов. Первое, что может стать тревожным сигналом в работе помпы ВАЗ 2114, это превышение температуры жидкости в системе охлаждения двигателя. Эту информацию вам даст стрелка на табло приборной панели. Температура жидкости в двигателе не должна превышать отметку 90 при штатной работе системы.

Если же вы заметили, что индикатор температуры поднялся выше допустимой нормы, это может указывать либо на утечку охлаждающей жидкости, что также является причиной некорректной работы водяного насоса или его составных, либо на его полный выход из строя. В любом случае, даже после просмотра обучающего видео, следует провести еще пару тестов. Нужно прогреть мотор автомобиля до рабочей температуры (82-90 градусов) и пережать верхний патрубок радиатора.

Если водяной насос исправен, то вы будете ощущать пульсирующее давление в патрубке. Помимо этого, стоит осмотреть сальник и определить, вытекает ли охлаждающая жидкость по отверстиям насоса. Для этого следует снять крышку ремня газораспределительного механизма. Если на отверстиях насоса есть коричневатые подтеки или отложения, то это верный знак того, что сальник необходимо заменить. О неисправности помпы, а именно поломке подшипника, можно понять по характерному шуму при работе насоса.

https://youtube.com/watch?v=SnOlKSTITn0

Если же визуально определить повреждения водяного насоса невозможно, но все предпосылки могут указывать на его неисправность, единственным верным шагом будет извлечение помпы наружу. Так вы сможете оценить на глаз работоспособность обратной стороны ротора, а именно лопастей, которые зачастую разрушаются от воздействия ржавчины. В любом случае замена водяного насоса не доставит вам хлопот, если вы подробно изучите процесс на видео и будете следовать инструкциям, описанным ниже.

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Установка дополнительной помпы занимает максимум 10 минут времени, однако процедура несколько увеличится по срокам из-за того, чтобы придётся сливать тосол из системы.

Заранее нужно будет приобрести следующие запчасти:

водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);

несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;

крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).

Далее слить охлаждающую жидкость из системы.

Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.

Вместо него подсоединить собранный узел.

После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Признаки неисправности и замена помпы на ВАЗ 2114

Среди самых популярных признаков проблем помпы:

• перегревается двигатель;
• неравномерно изнашивается ремень ГРМ;
• подтекает охлаждающая жидкость.

Перегрев двигателя

При нормально работающей помпе в красную зону температура ОЖ может забираться только в летнее время при длительной стоянке на холостых или езде на повышенных оборотах. Если на ходу стрелка подбирается к 105 градусам, это может говорить о неисправности помпы. Проверить несложно – достаточно включить печку. Если она дует холодным воздухом, циркуляции ОЖ в системе нет. Водяной насос нужно заменить. Чаще всего причиной выхода помпы из строя становится обламывание крыльчатки.

Неравномерный износ ремня ГРМ

Одной из распространенных причин подъедания ремня на ВАЗ 2114 является износ подшипников и втулок оси помпы. Другими словами, она начинает болтаться, и из-за этого ремень изнашивается. Для владельцев 16-клапанных ВАЗ 2114 обрыв ремня ГРМ может обернуться загибанием клапанов. Чтобы проверить состояние водяного насоса, его придется снять.

Течет охлаждающая жидкость

Эта проблема может появиться после длительной эксплуатации помпы, когда изнашивается прокладка, или из-за ее неправильной установки. Проявляется она уходом охлаждающей жидкости и появлением подтеков в районе помпы.

Какой бы из вышеперечисленных признаков не проявлялся, потребуется замена помпы. Часто возникает вопрос, какую помпу лучше установить. На рынке много насосов для ВАЗ 2114, среди которых много некачественной и контрафактной продукции. При покупке нужно визуально оценить качество сборки и металла, сравнив несколько вариантов. Обязательно проверить, что ось не болтается на подшипниках и имеет четкий угол в 90 градусов. Даже небольшой перекос свидетельствует о браке – такая помпа станет есть ремень ГРМ.

Ответа на вопрос, какой из производителей лучше, нет – на каждого есть много положительных и отрицательных отзывов. Поэтому выбирать стоит конкретную помпу, а не производителя.

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

В связи с этим нужно быть предельно внимательным: помпы для ВАЗ с 8 или 16 клапанами нельзя считать взаимозаменяемыми. То есть, при покупке нового водяного насоса следует убедиться, что он подходит именно к вашему типу двигателя на ВАЗ.

Замена помпы на ВАЗ-2113, 2114, 2115

Помпа – одна из важнейших деталей автомобиля, несмотря на свои небольшие размеры, выполняет серьезную функцию. Конструкция водяного насоса представляет собой алюминиевый или стальной корпус и крыльчатку (рабочее колесо), размещенное на валу со шкивом. Также внутри имеются специальные каналы, отводящие и подводящие охлаждающую жидкость. На приводном валу размещена крыльчатка, приводящая в движение жидкость и подшипник. С другой стороны вала прикреплен шкив.
Основной задачей помпы является охлаждение двигателя. Во время работы автомобиля силовой агрегат греется, и чтобы не допустить перегрева, насос, под воздействием ремня ГРМ, производит циркуляцию охлаждающей жидкости в системе. Охлаждение двигателя необходимо для его нормальной и бесперебойной работы.

К основным проблемам водяного насоса можно отнести:

1. Течь из-под помпы охлаждающей жидкости, в результате которой из системы вытечет все содержимое и двигатель начнет перегреваться.
2. Люфт подшипника, который может привести не только к сбою охлаждения двигателя, но и к обрыву газораспределительного ремня.

Обнаружить проблему не составит труда. Первыми признаками неисправности помпы являются наличие запаха антифриза или тосола в салоне, следы жидкости на деталях автомобиля, кроме этого может появиться неприятных звук стучащий или свистящий, сигнализирующий о люфте подшипника.

Если никаких видимых внешних нарушений не выявлено, можно поступить таким образом:

1. Для проверки правильности работы насоса следует завести и прогреть машину, а затем зажать верхний шланг радиатора. Если жидкость циркулирует, значит все в порядке.
2. Снять верхнюю крышку ремня ГРМ и осмотреть сальник на наличие темных пятен. Их отсутствие свидетельствует об исправности детали.

Течь тосола

При обнаружении любой неполадки, рекомендуется произвести замену, в противном случае могут произойти серьезные поломки.

Замена помпы необходима при выявлении даже на первый взгляд незначительных неисправностей. Не сильный стук или небольшие подтеки предупреждают о начале процесса поломки. Если в данный момент нет возможности, средств или подходящего места для осуществления ремонта, такую машину еще можно эксплуатировать некоторое время.

Важно не затягивать с заменой, ведь вскоре жидкость вытечет, застопорится подшипник, что приведет к обрыву газораспределительного ремня, а он в свою очередь начнет гнуть клапана. Система охлаждения перестанет функционировать, двигатель начнет перегреваться и выйдет из строя. Это повлечет за собой более объемные работы, а соответственно и денежные расходы, нежели простая замена помпы.

Своевременный ремонт водяного насоса предотвратит возможные серьезные поломки двигателя, а это сохранит бюджет.

Цена водяного насоса

Стоимость водяных насосов варьируется в пределах от 500 до 1000 рублей. Определяющим фактором в величине цены является марка производителя, как правило, чем дороже деталь, тем ее эксплуатационные характеристики выше.

Но не стоит всегда доверяться этому правилу, покупку помпы следует совершать у проверенных поставщиков и хорошо зарекомендовавших себя производителей.

Всегда проверять наличие чека, даты производства, голографической наклейки, оценивать внешнее состояние детали на отсутствие повреждений (сколов, царапин), только так вы сможете уберечь себя от бракованных изделий.
