На сегодняшний день конструкция тормозных систем большинства легковых автомобилей примерно одинакова. Тормозная система автомобиля состоит из трех типов:

Основная (рабочая) — служит для замедления транспортного средства и для его остановки.

Вспомогательная (аварийная) — запасная тормозная система, необходимая для остановки автомобиля при выходе из строя основной тормозной системы.

Стояночная — тормозная система, которая фиксирует автомобиль во время стоянки и удерживает его на уклонах, но также может быть частью аварийной системы.

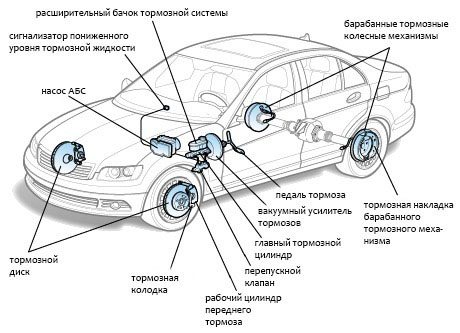

Элементы тормозной системы автомобиля

Если говорить о составляющих, то тормозную систему можно разделить на три группы элементов:

• тормозной привод (тормозная педаль; вакуумный усилитель тормозов; главный тормозной цилиндр; колесные тормозные цилиндры; регулятор давления, шланги и трубопроводы);

• тормозные механизмы (тормозной барабан или диск, а также тормозные колодки);

• компоненты вспомогательной электроники (ABS, EBD и т. д.).

Колодки тормозные МарКон на Рено

Принцип работы тормозной системы

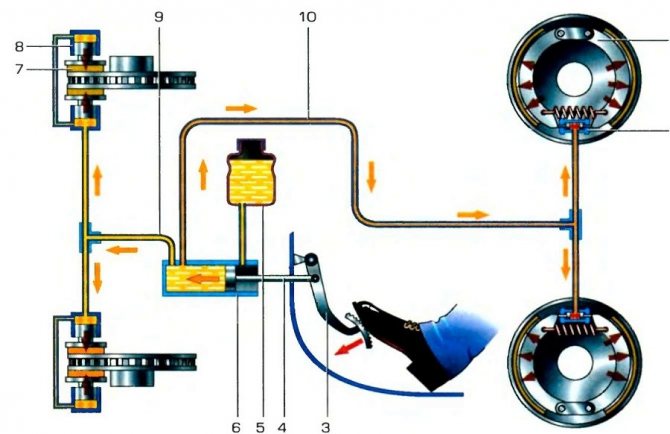

Самая распространенная гидравлическая тормозная система работает достаточно просто, ниже, на видео-уроке детально показан принцип работы в 3Д анимации.

1. Первой в цепочке элементов стоит педаль тормоза. Когда водитель нажимает на нее, давление передается на вакуумный усилитель тормозов;
2. Вакуумный усилитель увеличивает давление и передает его на главный тормозной цилиндр, вдавливая поршень;
3. От ГТЦ по трубопроводам гидравлическая жидкость поступает к цилиндрам суппортов. За счет несжимаемости жидкости, она почти мгновенно передает усилие от главного цилиндра на тормозные механизмы, и они приходят в действие;
4. Рабочие цилиндры суппортов прижимают тормозные колодки к дискам или барабанам; Чем сильней водитель давит на педаль, тем больше и резче будет усилие на тормозах. Это дает возможность управлять автомобилем, чувствуя и рассчитывая силу торможения;
5. Когда водитель отпускает педаль, система возвращается в нейтральное положение. Педаль становится на место благодаря возвратной пружине, давление в гидросистеме падает.

Периодичность замены колодок и тормозных дисков

Во всех перечисленных случаях необходимо обращаться в профессиональный сервис для ремонта или замены неисправных элементов тормозной системы. Но лучше всего — не допускать критичного износа деталей. Так, например, разница в толщине нового и изношенного тормозного диска не должна превышать 2-3 мм, а остаточная толщина материала колодок должна составлять не менее 2 мм.

Руководствоваться пробегом автомобиля при замене тормозных элементов не рекомендуется: в условиях городской езды, к примеру, передние колодки могут износиться через 10 тыс. км, в то время как в загородных поездках могут выдержать и 50-60 тыс. км (задние колодки, как правило, изнашиваются в среднем в 2-3 раза медленнее, чем передние).

Оценить состояние тормозных элементов можно, и не снимая колеса с автомобиля: на диске не должно быть глубоких проточек, а металлическая часть колодки не должна прилегать вплотную к тормозному диску.

Схема расположения тормозных трубок и шлангов

(см. так же Замена тормозных шлангов и трубок)

ТОРМОЗА ПЕРЕДНИХ КОЛЁС

БЕЗ СИСТЕМЫ ESP

1. Тормозные трубки 2. Исп. механизм и блок управления ABS 3. Соединительная муфта 4. Кронштейн муфты 5. Гпавный тормозной цилиндр в сборе 6. Вакуумный усилитель тормоза 7. Стопорная пластина 8. Тормозной шланг 9. Соединительный болт 10. Медные шайбы А. К тормозным трубкам задних колес

С СИСТЕМОЙ ESP

1. Тормозные трубки 2. Соединительная муфта датчика давления 3. Датчик давления 4. Исп. механизм и блок управления ABS 5. Соединительная муфта 6. Кронштейн муфты 7. Главный тормозной цилиндр в сборе 8. Вакуумный усилитель тормоза 9. Стопорные пластины 10. Тормозной шланг 11. Соединительный болт 12. Медные шайбы А. К тормозным трубкам задних колес

ГИДРАВЛИЧЕСКИЙ КОНТУР

БЕЗ СИСТЕМЫ ESP

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Главный тормозной цилиндр в сборе 4. Вакуумный усилитель тормоза 5. Соединительная муфта 6. Дисковые тормоза задних колес А. Тормозные трубки В. Тормозные шланги

С СИСТЕМОЙ ESP

МОДЕЛИ 2WD

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Датчик давления 4. Главный тормозной цилиндр в сборе 5. Вакуумный усилитель тормоза 6. Соединительная муфта 7. Дисковые тормоза задних колес A. Тормозные трубки B. Тормозные шланги

МОДЕЛИ 4WD

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Датчик давления 4. Главный тормозной цилиндр в сборе 5. Вакуумный усилитель тормоза 6. Соединительная муфта 7. Дисковые тормоза задних колес A. Тормозные трубки B. Тормозные шланги

ТОРМОЗА ЗАДНИХ КОЛЕС

МОДЕЛИ 2WD

1. Тормозные трубки 2. Тормозные шланги «А» 3. Стопорные пластины 4. Кронштейн тормозного шланга 5. Соединительный болт 6. Медные шайбы А. К соединительной муфте

МОДЕЛИ 4WD

1. Тормозные трубки 2. Тормозной шланг «А» 3. Стопорные пластины 4. Кронштейн тормозного шланга 5. Тормозной шланг «В» 6. Соединительный болт 7. Медные шайбы А. К соединительной муфте

ГИДРАВЛИЧЕСКИЙ КОНТУР

БЕЗ СИСТЕМЫ ESP

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Главный тормозной цилиндр в сборе 4. Вакуумный усилитель тормоза 5. Соединительная муфта 6. Дисковые тормоза задних колес А. Тормозные трубки В. Тормозные шланги

С СИСТЕМОЙ ESP

МОДЕЛИ 2WD

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Датчик давления 4. Главный тормозной цилиндр в сборе 5. Вакуумный усилитель тормоза 6. Соединительная муфта 7. Дисковые тормоза задних колес A. Тормозные трубки B. Тормозные шланги

МОДЕЛИ 4WD

1. Исп. механизм и блок управления ABS 2. Дисковые тормоза передних колес 3. Датчик давления 4. Главный тормозной цилиндр в сборе 5. Вакуумный усилитель тормоза 6. Соединительная муфта 7. Дисковые тормоза задних колес

Профилактика тормозной системы:

• Обращайтесь в специализированные сервис-центры.

• Вовремя меняйте тормозную жидкость: заводы-изготовители рекомендуют проводить эту процедуру каждые 30-40 тысяч километров пробега или раз в два года.

• Новые диски и колодки необходимо обкатывать: на протяжении первых километров после замены запчастей избегайте интенсивных и длительных торможений.

• Не игнорируйтесообщения бортового компьютера автомобиля: современные автомобили могут предупреждать о необходимости посещения сервиса.

• Используйте качественные комплектующие, отвечающие требованиям завода-изготовителя автомобиля.

• При замене колодок рекомендуется использовать смазку для суппортов и очищать их от грязи.

• Следите за состоянием колес автомобиля и не используйте шины и диски, параметры которых отличаются от рекомендуемых заводом-изготовителем авто.

Неисправности тормозной системы автомобиля

Есть несколько основных неполадок, которые могут произойти с тормозами:

1. Износ тормозных колодок, дисков, их неисправность, деформация и т.д. Все мы знаем, что тормозные колодки и диски не вечные, но периодически забываем об их существовании. Зато они сами напоминают нам, когда начинают скрипеть, свистеть, скрежетать и издавать другие ненормальные звуки. Если диагностика показала, что колодки вышли из строя, нужно менять и их, и диски;
2. Проблема с гидросистемой. Это может быть и утечка через поврежденные шланги, и воздушная пробка, и изношенные прокладки главного цилиндра. О таких неполадках говорит увеличенный ход педали тормоза. Ремонт заключается в поиске протечки, устранении неисправности, замене изношенных деталей, прокачке системы;
3. Вышел из строя вакуумный усилитель. В этом случае при нажатии на педаль будет чувствоваться большее сопротивление, чем обычно. При осмотре нужно обратить внимание на состояние усилителя;
4. Клин поршня ГТЦ. Когда такое случается, в гидросистеме создается постоянное давление, которое действует, в том числе, и на тормозные суппорта. То есть колёса будут тяжелыми, замедленными. Нужен демонтаж, проверка и ремонт главного тормозного цилиндра, после чего можно ездить дальше.

Виды тормозной системы автомобиля

В этом материале пойдет об одной из самых главных систем в автомобиле, об тормозной системе. Всем понятно, что тормозная система важна для того, чтобы в нужный момент остановиться, оставить автомобиль на склоне и аварийных случаях на дороге. Виды тормозной системы автомобиля — изучаем.

Виды тормозной системы автомобиля

Виды тормозной системы автомобиля

Тормозные системы бывают четырех видов.

Первый вид – механическая тормозная система, она устанавливается на мотоциклах, на колесных и гусеничных тракторах. Второй вид тормозной система – гидравлическая, она устанавливается на легковых автомобилях, тракторах, грузовых с малой грузоподъемностью.

Третий вид тормозной системы – пневмогидравлическая, она устанавливается на грузовых автомобилях малой и высокой грузоподъемностью и автобусах.

Четвертый вид тормозной системы – пневматическая, она устанавливается на грузовых автомобилях малой и высокой грузоподъемностью и автобусах.

Теперь разберем более подробно виды тормозной системы автомобиля. Механическая система разделяется на три вида: дисковая, барабанная, ленточная. Дисковые тормоза приводятся в действие при помощи главного цилиндра, который подает тормозную жидкость под давлением на тормозной цилиндрик. Цилиндрик приводит в действие колодку. Колодка тем самым тормозит барабан, который установлен на колесе техники.

Барабанные тормоза приводятся в действие при помощи различных тяг и рычагов, которые действуют на колодку, в связи с этим, колодка начинает давить на барабан и начинается торможение.

Ленточные тормоза, также как и барабанные тормоза приводятся в действие при помощи рычагов и тяг, которые тянут ленту, а лента в таком случае начинает тормозить барабан.

Из всех механических видов наилучшая считается дисковая, так как имеет наибольшее тормозное усилие в отличие от других.

Пневматическая тормозная система представлена в одном виде – барабанный вид. Она состоит из ряда кранов, клапанов, трубок, ресиверов, компрессора, охладителя, манометра, энергоаккамуляторов, трещоток, колодок, балов, тормозных барабанов.

Она действует таким способом, компрессор накачивает воздух через трубки в ресивера до определенного давления. Давление поддерживается при помощи клапанов, установленных на трубках. При нажатии на педаль тормоза открывается кран, который подает воздух на энергоаккамулятор. Энергоаккамулятор приводит в действие вал, передающий усилие на колодки, они начинают давать на барабан, и начинается торможение.

Таким образом, из этих систем самой лучшей является пневматическая тормозная система, так как имеет наибольшее тормозное усилие.

Виды тормозной системы автомобиля — вот и все сегодня!
Понравилась статья? Поделись с друзьями в соц.сетях!

Устройство тормозной системы

Тормоза машины состоят из двух категорий элементов:

• Привод – система, которая приводит в движение деталь тормозного механизма;
• Механизм – усилия поступают от привода. В нем создается усилие, которое замедляет вращение ступицы колеса. Подавляющее большинство механизмов современных систем работают на фрикционном принципе. То есть, для остановки машины используется сила трения.

Привод тормозов бывает следующих видов:

• Механический – в современных авто он используется в системе стояночного тормоза. В его конструкцию входит рычаг и трос, соединяющий его с тормозным механизмом задних колес. Некоторые модели авто оснащены электронным аналогом. В этом случае усилия не зависят от физических данных автовладельца;
• Гидравлический – принцип, по которому работает большинство современных систем. В конструкцию такого привода входит педаль, вакуумный усилитель, рабочие и главный цилиндры, магистраль (трубки);
• Пневматический – в основном используется в грузовом транспорте. Эта система работает на силе сжатого воздуха. В ее устройство входят: компрессор, ресивер, педаль и другие элементы, обеспечивающие постоянное давление воздуха в системе;
• Электропневматический или другой тип комбинированного привода – применяется редко, потому что имеет сложное устройство и дорогостоящее обслуживание.

В устройство тормозных механизмов входят:

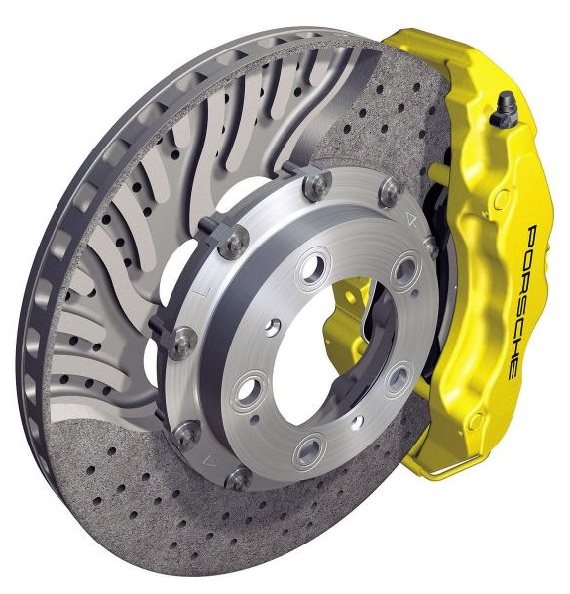

• Суппорт – в нем установлен рабочий цилиндр, который реагирует на усилия тормозной жидкости и зажимает диск. Такой механизм входит в конструкцию дисковых тормозов. Что же касается бюджетного варианта, то барабанный тормоз не имеет суппорта, а рабочий цилиндр размещен между двумя колодками. С одной и с другой стороны деталь имеет поршень, который разжимает колодки, благодаря чему они упираются в стенки барабана;
• Диск – устанавливается на ступицы колес (чаще всего на передние). Изготавливаются из толстого и прочного металла, который выдерживает высокую температуру и значительное давление. Некоторые модели имеют перфорацию, которая обеспечивает более эффективное торможение. Охлаждение дисков после торможения обеспечивается исключительно за счет потоков воздуха;
• Барабан – старые автомобили имели только такие тормоза, а бюджетные авто, выпускаемые в наши дни, оснащаются такими тормозами только на задней оси. Торможение в таких механизмах не настолько эффективно, как в дисковых аналогах, но по части надежности они имеют уровень выше (в механизм не может попасть посторонний предмет, например, ветка, и заблокировать его работу), поэтому производители не спешат их удалять из своих автомобилей;
• Колодки – еще один элемент, который принимает участие в торможении колеса. Это металлическая деталь с фрикционной накладкой. Некоторые модели имеют цветовой и звуковой слой, указывающие на износ фрикционной поверхности. На тот случай, если автолюбитель забудет обратить внимание на состояние тормозов, износившиеся колодки дадут о себе знать – постоянным скрипом во время торможения.
