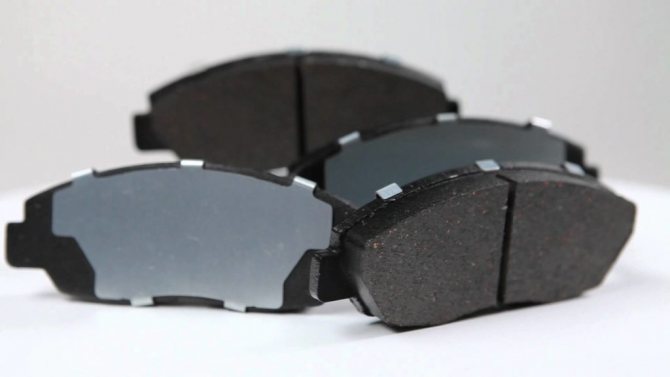

Исправно функционирующие тормозные колодки необходимы для безопасного управления автомобилем. Чтобы система торможения работала эффективно, важно своевременно устанавливать новые. На Рено Логан выполнить замену передних и задних колодок можно своими руками, руководствуясь простой инструкцией.

Когда необходима замена тормозных колодок на Рено Логан

Срок эксплуатации колодок на Рено Логан неограничен, поэтому замена требуется только при возникновении неисправности или максимально возможном износе фрикционных накладок. Для надлежащего функционирования тормозной системы толщина колодки с учётом основания должна превышать 6 мм. Также замена требуется при установке нового диска тормозного механизма, отслаивания фрикционных накладок от поверхности колодок, замасливании накладок либо возникновении на них дефектов.

Управление автомобилем со стёртыми или неисправными колодками ухудшает эффективность системы торможения и может стать причиной аварии. Необходимость замены показывают такие симптомы, как стук, дребезжание, скрип при остановке автомобиля и увеличение тормозного пути. На практике колодки на Рено Логан стираются через 50–60 тыс. км пробега и начинают греметь.

Износ не всегда бывает равномерным на обоих колодках.

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колёсный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

Замена передних тормозных колодок Рено Логан (Renault Logan) и Лада Ларгус

ЗАМЕНА ЗАДНИХ БАРАБАННЫХ КОЛОДОК НА ПАЦИЕНТЕ РЕНО ЛОГАН, САНДЕРО. КАК ВЫСТАВИТЬ РАЗВОДНОЙ МЕХАНИЗМ.

Снятие тормозных колодок Logan 2 (1.5dci 2013) + код

От чего зависит интервал замены?

В руководстве по эксплуатации своего автомобиля вы найдёте рекомендации по замене передних и задних тормозных колодок Рено Логан 2. Для передних – 15-20 тыс. км. пробега, для задних – 30-40 тыс. км. пробега. Однако это не строгий регламент. Периодичность замены запчастей зависит от таких факторов:

• стиль езды (при частом экстремальном торможении колодки стираются в разы быстрее);
• качество дорожного покрытия;
• характеристики тормозных колодок (состав фрикционной накладки).

Автомобиль сам подскажет, когда придёт время менять тормозные колодки. О сильном износе свидетельствует специфическое постукивание, писк и скрежет во время торможения. Сигнал может подать датчик износа. Определить состояние запчастей можно и самостоятельно, визуально осмотрев колодки.

Как поменять задние

Чтобы заменить комплект задних колодок на Рено Логан, поэтапно выполните следующие действия.

1. Поставьте противооткатные упоры на передние колёса и домкратом поднимите заднюю часть машины.

   Поддомкратьте кузов авто

2. Открутите фиксирующие болты на колёсах и снимите их.

   Снимите колесо

3. Плоской отвёрткой сдвиньте колодку по направлению к тормозному диску, чтобы утопить поршень в рабочем цилиндре.

   Утопите поршень в цилиндр

4. Ключом на 13 открутите нижний крепёж суппорта, придерживая ключом на 17 гайку от случайного проворачивания.

   Снимите нижнее крепление суппорта

5. Поднимите суппорт наверх и извлеките старые колодки.

   Откройте суппорт и выньте колодки

6. Снимите металлические пластины (направляющие колодок), очистите их от ржавчины и налёта, после чего поставьте на прежнюю позицию.

   Очистите пластины от ржавчины и сора

7. Вытащите направляющие пальцы суппорта и обработайте их смазкой для тормозных механизмов.

   Обработайте механизм смазкой

8. Установите комплект колодок и соберите конструкцию в обратном порядке.

   Закройте крышку и закрутите болт

Как сменить задние колодки с большим износом (видео)

Подготовка

Подробно о замене задних тормозных колодок здесь, обычно эти работы выполняются попарно!

Владелец в любом случае знает, доливалась ли жидкость после замены колодок. Чтобы понизить её уровень, открывают капот.

Здесь находится тормозная жидкость

Находим бачок, на котором будет пробка с датчиком. Ничего не отключая, откручиваем пробку и доводим уровень до метки «MIN» или чуть ниже.

Не забудьте закрыть бачок, а после замены, нажав на педаль тормоза несколько раз, проконтролируйте уровень жидкости снова. При необходимости производят долив.

Маркировка тормозной жидкости для седана Логан – DOT 4 (коричневая).

На домкрат!

Если меняем колодки слева, поворачиваем руль налево. Затем ослабляем крепление колеса, поднимаем кузов на домкрате, подкладываем страховку…

Всё готово к замене

Сняв колесо, можно видеть тормозной суппорт. Кстати, не забудьте задействовать «ручник»!

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трёх правил:

• Лучше менять все четыре колодки. Иногда их меняют парой – две «средних» или две «внешних»;
• Правило для механизма «плавающая скоба»: не отрывайте скобу, не отжав поршень внутрь;
• Если винт был выкручен из пальца суппорта, при монтаже на винт наносят специальную смазку.

По идее, лучше будет выкрутить все винты крепления скоб. И обработать их новой смазкой.

Как заменить передние

Установка новых передних колодок выполняется по следующей инструкции.

1. Зафиксируйте задние колёса противооткатными упорами и поднимите на домкрате передние колёса.

   Поднимите перед кузова на домкрате

2. Снимите колёса и вставьте отвёртку в пространство между суппортом и колодкой, вдавливая поршень в цилиндр.

   Вдавите поршень

3. Накидным ключом открутите фиксатор суппорта и поднимите его откидную часть.

   Снимите крепление суппорта

4. Выньте колодки из их направляющей и снимите фиксирующие скобы.

   Выньте старые колодки и скобы

5. Очистите посадочные места колодок от следов коррозии.

   Используйте щётку по металлу

6. Нанесите пластичную смазку на поверхность направляющей и поставьте новые колодки.

   Поставьте новые колодки, перед этим смазав направляющие

7. Опустите суппорт на изначальное место, закрутите фиксирующий болт и наденьте колесо.

   Опустите суппорт и завинтите крепёжный боль. Поставьте колесо на место

Видео о том, как менять передние

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза. Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень. Рычаг ручного тормоза нельзя трогать до окончания прокачки, чтобы зазоры между колодками и барабанами установились на положенную величину.

Замена тормозных колодок на автомобиле Рено Логан

Специфика замены колодок на автомобиле с ABS

Меняя тормозные колодки на Рено Логан с ABS (антиблокировочной системой торможения), нужно выполнить несколько дополнительных действий. Датчик ABS потребуется снять перед установкой колодок, чтобы не повредить его. Провод датчика ABS, расположенный под рулевым наконечником, невозможно демонтировать на время работы, поэтому важно соблюдать аккуратность и обеспечить его сохранность.

Конструкция тормозных колодок для автомобилей с ABS предусматривает наличие отверстия для датчика системы. Планируя выполнить замену, важно приобрести подходящий комплект колодок, совместимый с антиблокировочной системой.

Советы по подбору подходящих по размерам расходников на видео

Когда менять и какие колодки ставить на Логан 2

Точная периодичность замены не установлена — колодки стираются с разной скоростью зависимо от стиля вождения и качества материала самих колодок. Регламентом ТО установлена проверка колодок на каждые 15,000 км пробега, ее можно провести сняв колесо и взглянув на колодки сквозь окошко суппорта. Если толщина фрикционных накладок снизилась до 1,5-2 мм, колодки пора менять, при чем все 4 на передних колесах.

Номера оригинальных передних тормозных колодок — 410602581R или 402063149R.

Проблемы при выполнении работ своими руками

В ходе замены колодок на Рено Логан есть риск возникновения проблем, которые нужно исправить для правильной работы тормозов.

• Если колодки не получится снять без усилий, достаточно обработать место их посадки средством WD-40 и спустя несколько минут приступить к работе.
• Когда при закрытии суппорта элемент поршня, выступающий из рабочего цилиндра, создаёт препятствие, необходимо раздвижными пассатижами до конца утопить поршень.
• Чтобы во время установки колодок из бачка гидропривода не вытекала тормозная жидкость, нужно откачать её в отдельную ёмкость и по завершении работы залить обратно.
• В случае если во время установки был повреждён защитный чехол направляющих пальцев суппорта, следует убрать его и заменить новым, предварительно сняв скобу с направляющей тормозных колодок.
• При возникновении щелей между колодками и тормозными дисками требуется отжать педаль тормоза, чтобы комплектующие встали на нужную позицию.

При условии правильной замены колодок система торможения будет работать надлежащим образом, а также повысится безопасность управления автомобилем. Потратив небольшое количество времени на самостоятельную установку колодок, вы сможете продлить срок службы тормозного механизма и предотвратите опасные ситуации на дороге.

Восстанавливаем безопасность Toyota Corolla E120: смена тормозных дисков

Как избежать проблем при замене шаровых опор на Рено Логан

Как подготовить машину

Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.

До начала работ нужно:

• Проверить уровень тормозной жидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
• Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
• Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).

Установка противооткатных башмаков

Для работы понадобятся домкрат, набор торцевых головок, ключ-баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.

Передние тормозные колодки

Тормозные диски устанавливаются разных диаметров: от 23.8 до 25.9см. Тип: вентилируемый, невентилируемый. Параметры барабанных колодок: 18.0 / 20.3 / 22.8 см. Средний ресурс использования 35000 км.

Оригинальные

Заменители

Перечень каталожных артикулов представлен в ознакомительных целях. Перед приобретением расходных материалов настоятельно рекомендовано получить консультацию у мастера СТО, продавца автомагазина. Убедитесь, что каталожный номер запчасти совместим с моделью вашего автомобиля.
