С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Замена деталей

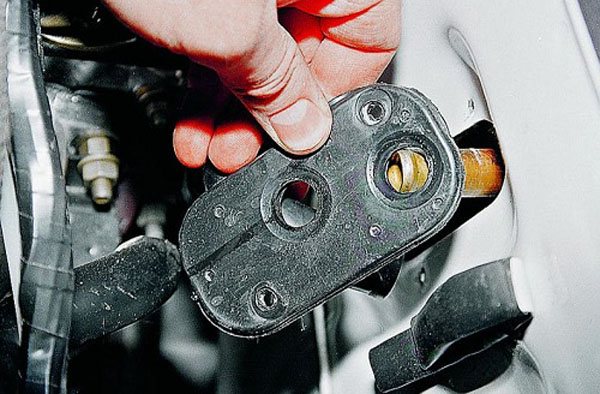

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Ваз 2107 Замена радиатора печки!

Замена моторчика печки (вентилятора отопителя) ВАЗ 2110, 2111 и 2112

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

• поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;

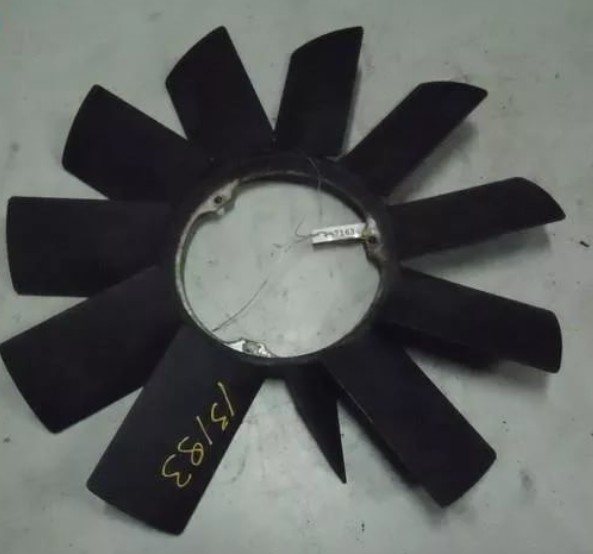

  Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень

• поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).

  Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

• после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
• вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
• печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Если не работает электродвигатель отопителя (моторчика печки) Ваз-2107

Не включается электродвигатель отопителя на первой , второй или обоих скоростях. Проверяем предохранитель №1 в монтажном блоке, плотность соединения штекеров и разъемов. Если не помогло, проверяем все по этой схеме. Чаще всего выходит из строя переключатель, бывает, что собирая печку забывают соединить штекеры.

Схема подключения мотора отопителя Ваз-2107

Путь тока в цепи электродвигателя отопителя:Вывод (клемма) «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30/1» замка зажигания – замкнутые контакты внутри замка зажигания – контакт «15» замка зажигания – голубой провод – контакт «1» разъема «ш14 монтажного блока – предохранитель №1 – контакт «4» разъема «ш3» монтажного блока – желто голубой провод – контакт «L» переключателя электродвигателя. Для первой скорости (малые обороты) – замкнутые контакты переключателя — контакт «V» переключателя электродвигателя – пурпурный (красный) провод – дополнительный резистор 1,5 Ом (установлен внутри корпуса печки) – штекерный разъем — красный провод – мотор печки- черный провод – корпус автомобиля – клемма «-« аккумулятора или корпус генератора. Для второй скорости (большие обороты) — …замкнутые контакты переключателя — контакт «H» переключателя электродвигателя – черно голубой провод – штекерный разъем – мотор печки — … Внутри корпуса мотора красный и черно голубой провода спаяны между собой.

Если мотор отопителя «свистит»- издает противный громкий звук, то о причинах это видео

21074.ru

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

• Снимаем минусовую клемму с АКБ.
• В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

• Откручиваем саморезы и снимаем резиновый уплотнитель.

• Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

• Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

• Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

• Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

• Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

• Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

• После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

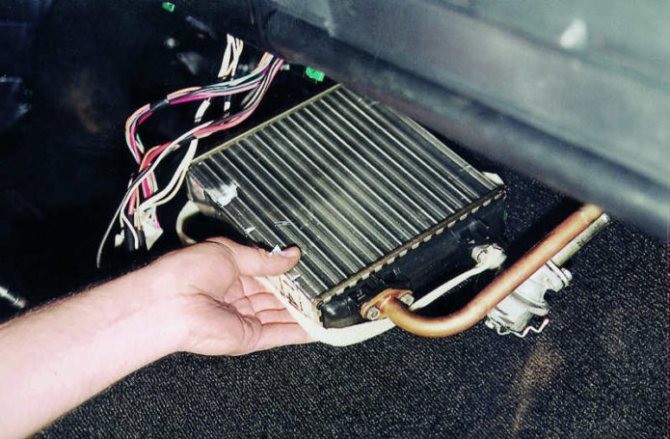

• Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

• Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

• Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
• Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Подготовительные работы

Не снимая торпеды, достать из ВАЗ-2107 вентилятор не получится, как бы вы ни старались. Потому придется ее разобрать. Для этого:

• отключаем от АКБ минусовый разъем;
• снимаем полку у переднего пассажирского сиденья;
• извлекаем бардачок.

Убираем рычаги регулятора нагрева салона, пока не снимая панели. Действуйте осторожно – они очень хрупкие. Затем полностью отключаем все клеммы от установленных на ней электроприборов и лишь после этого демонтируем торпеду окончательно.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

1. Сначала нужно знать, как снять печку. От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
2. Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
3. Демонтируется крыльчатка. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
4. Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
5. Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
6. Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.
