Система охлаждения ваз 2114 вызывает большой интерес у автомобилистов. Машины модели 2114 имеют скрытую охлаждающую систему, основанную на использовании специальной смеси для охлаждения. Движение охлаждающей смеси происходит под воздействием механического насоса. Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Недостатки в охлаждающей системе

Система охлаждения двигателя ВАЗ 2114 имеет большой недочет, т.к. требует постоянного контроля, частого обслуживания и проведение необходимого ремонта.

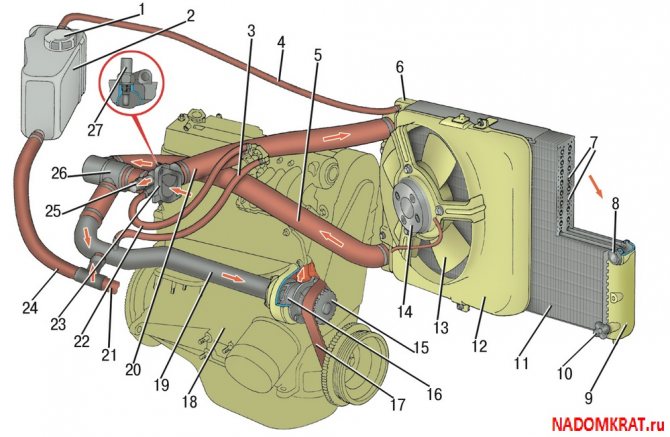

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ваз 2114: 1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Система охлаждения инжекторного двигателя на ВАЗ 2114 (схема)

На автомобиле ВАЗ 2114 используется скрытая система охлаждения, которая функционирует на основе специальной жидкости. Механический насос обеспечивает движение этого охлаждающего состава по системе.

Увы, качество сборки радиатора ВАЗ 2114 и всех системы охлаждение в целом оставляет желать лучшего, потому с течением времени она может выходить из строя. Главный минус ОС (охлаждающей системы) «четырнадцатой» модели заключается в необходимости постоянного мониторинга, регулярного обслуживания и ремонта.

Решение этих вопросов осложняет тот факт, что схема системы охлаждения инжекторного двигателя на ВАЗ 2114 довольно сложная и включает в себя 28 элементов. Познакомиться с ними удобнее всего на специальной графике.

Все Причины ПЕРЕГРЕВА и КИПЕНИЯ Двигателя. Устранение причин перегрева двигателя ВАЗ 2109, 2114….

https://youtube.com/watch?v=EK7_GSpECNo

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. Объем системы охлаждения ВАЗ 2114 зависит от объема мотора.

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе.

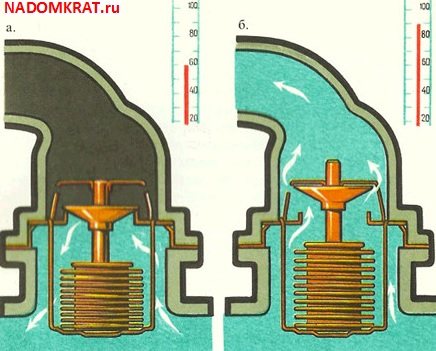

Как работает термостат

Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Замена охлаждающей жидкости: тосола или антифриза на ВАЗ 2110, 2114, 2115 инжектор

https://youtube.com/watch?v=3nOTY6cTBMs

Система охлаждения ВАЗ 2114-13-15 Самара(доработка (БСК 2114)

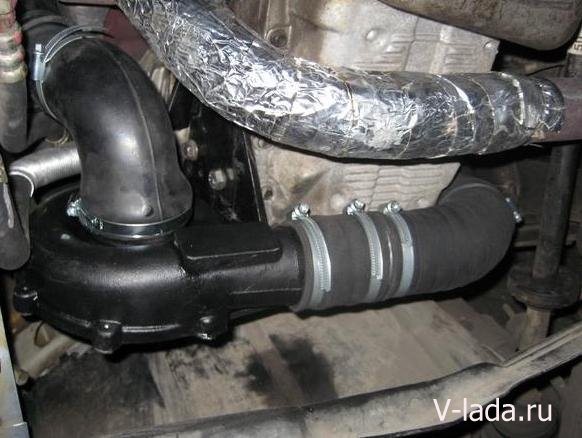

Устройство печки ВАЗ-2114

Перед тем как разбираться с операцией по замене отопителя ВАЗ-2114, рассмотрим его устройство и принцип работы. Отопитель салона/ветрового стекла находится в районе приборной панели (торпедо) под центральной консолью. Все элементы прибора, за исключением дефлекторов и рукояток управления отопителем, спрятаны внутри панели. Основные узлы печки:

• радиатор;
• кожух;
• входной/выходной патрубки;
• кран;
• электродвигатель с крыльчаткой;
• главная заслонка;
• заслонка обдува ног водителя/переднего пассажира;
• заслонка обогрева ветрового стекла;
• управляющий модуль (рукоятка переключателя режимов работы, ручки управления заслонками, резистор).

Принцип работы обогревателя основан на использовании теплообменных процессов между охлаждающей жидкостью и поступающим в салон автомобиля атмосферным воздухом. Главным элементом отопительного устройства является радиатор с системой трубок, по которым циркулирует ОЖ. Охлаждая силовой агрегат, жидкость нагревается, что и позволяет с помощью оснащения трубок специальными ламелями отдавать тепло, нагревая воздух.

В радиатор встроен электровентилятор, основным предназначением которого является нагнетание воздуха в систему. Интенсивность воздушного потока, поступающего в салон автомобиля, можно регулировать с помощью расположенного на центральной панели ВАЗ-2114 переключателя. Он изменяет сопротивление встроенного резистора, позволяя тем самым уменьшать или увеличивать скорость вращения вентилятора.

Поток воздуха, проходя между ламелей радиаторных трубок, нагревается в корпусе печки ВАЗ-2114 и через воздуховоды поступает в салон. Центральная заслонка позволяет регулировать поступление воздуха в салон (при полностью закрытой заслонке доступ воздуха перекрывается). Две другие заслонки позволяют изменять направление потока воздуха при обдуве лобового стекла и ног. Хотя печка является составной частью системы отопления автомобиля, она может быть полностью отключена посредством перекрытия специального краника.

вентилятор отопителя ВАЗ 2108-99 как вытащить?

Полезные советы для авто. Почему не работает печка ВАЗ.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

1. Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
2. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
3. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

• Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
• Завести двигатель и разогреть до достижения рабочего температурного показателя.
• Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
• Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Возможные неисправности печки ВАЗ-2114

Несмотря на достаточно простую конструкцию отопителя, некоторые его элементы могут со временем выходить из строя. При этом вероятность отказа системы отопления в целом достаточно мала. К наиболее распространённым поломкам печки относятся:

• проблемы с радиатором;
• течь крана;
• износ патрубков;
• поломка резистора;
• неисправности переключателей.

Рассмотрим каждый блок неисправностей подробнее.

Как уже отмечалось выше, резистор предназначен для изменения уровня сопротивления тока, поступающего от генератора на вентилятор системы отопления. В ВАЗ-2114 с помощью переключателя можно обеспечивать работу вентилятора в трёх режимах. При крайнем положении вентилятор питается напряжением, равным по номиналу напряжению бортовой сети автомобиля, обеспечивая максимальную выходную мощность.

В промежуточном положении переключателя уровень подаваемого напряжения снижается за счёт одной из двух обмоток резистора, сопротивление которой возрастает на 0,20 Ом. В третьем режиме в работу вступает и вторая обмотка, благодаря чему суммарное сопротивление резистора возрастает на 0,80 Ом, снижая скорость вращения вентилятора до минимальной.

При перегорании обмоток, независимо от положения переключателя, вентилятор работает только на полную мощность. Невозможность переключения режимов работы вентилятора и является свидетельством возникновения неисправности резистора.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

Радиатор состоит:

1. Сам радиатор.
2. Бачок нижний с патрубками.
3. Бачок верхний с патрубками.

Какие могут возникнуть механические поломки в системе охлаждения?

Обычно из-за возникновения непредвиденных поломок в системе охлаждения движка может произойти перегрев и в результате движок машины ломается.

Как обычно, из рабочего состояния может выйти любая из ниже перечисленных деталей:

Радиатор. Возможное возникновение подтекания из радиатора – это происходит подтекание через алюминиевые трубки или пластмассовые бачки. Довольно-таки часто случается, так что отламываются пластиковые детали отвода под обратным шлангом расширительного бачка.

Но существует ещё одна проблема, по которой вероятно происходит перегрев мотора-это засоренность (забитость).

Патрубки. Если патрубки старые и с годами потеряли гибкость – это так же возможная причина подтекания тосола.

Термостат. От его правильной работы зависит необходимое срабатывание клапана в термостате и в самом ДВС может возникнуть:

• При возникновении перегрева тосол выкипает через расширительный бачок.
• Не происходит необходимого разогрева авто для нужной температуры. Впоследствии авто нестабильно едет, и зимой в автосалоне холодно даже при включенной печке.

Замена радиатора

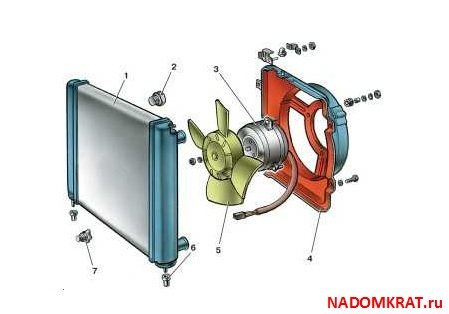

Радиатор ваз 2114

• Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
• Охлаждающая смесь сливается в чистую тару.
• Радиаторная система вентиляции отсоединяется от питания.
• Резиновые трубки отсоединяем от системы радиатора и бака расширения.
• Отсоединяются от поверхности кожуха все болты.
• Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
• По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

ПОЧЕМУ НЕ РАБОТАЕТ КРАН ПЕЧКИ?

Под капотом

Переходим в салон.

В салоне

Три финальных шага

Под капотом

Переходим в салон.

В салоне

Три финальных шага

Одна из причин неработающего крана – закисание. В результате коррозии под воздействием химических жидкостей флажок утрачивает свою подвижность, кран перестает открываться или закрываться. Если такое произошло, когда кран был открытым, то теплый воздух будет поступать внутрь даже тогда, когда это никому не нужно.

Иногда вышедший из строя краник отопителя ВАЗ 2114 приводит к завоздушиванию системы, печка не греет, и в салон поступает холодный воздух.

Но самый распространенный дефект – течет кран печки. Антифриз попадает в кузов машины, пачкает коврики. И в первом, и во втором случае необходима замена крана отопителя ВАЗ 2114.

Все владельцы ВАЗ 2114, 2115 и других моделей в один голос утверждают, что родные краники, которыми комплектуются печки этих машин – самые ненадежные. Запорный механизм представляет собой резиновую мембрану. Дюралевые корпуса подвержены коррозии и быстро закисают. Правда, цена у этих деталей низкая – 80-120 рублей. Видимо, цена рассчитана на то, что краники будут меняться каждый сезон.

Керамический кран считается наиболее износоустойчивым

Только автовладельцы не хотят всякий раз, с наступлением холодов, лезть под машину, портить свою обувь подтекающим антифризом, мерзнуть в салоне. Да и хлопотное это дело – замена краника на печке ваз 2114. Поэтому автомобилисты отдают предпочтение более надежным моделям кранов:

• керамическим, у них запорный механизм представлен керамическими пластинами, а корпус изготовлен из качественного пластика;
• Шаровым, запорный элемент которых, представляет собой шарик с дырочками.

Большинство владельцев ВАЗ 2114 отдают предпочтение керамическому кранику «Явва», как одному из самых качественных и надежных. Хотя у этих моделей теплоотдача ниже, чем у шаровых. Последние подвержены окислению, но в меньшей степени, чем дюралевые модели автовазовских кранов.

Эта неисправность появляется в результате рассыхания корпуса отопителя или из-за закисания запорного устройства. Последняя причина обычно является следствием длительного простоя автомобиля. Чтобы не повредить краник или не оборвать управляющий трос, в таких случаях открывать его следует очень осторожно, не прилагая чрезмерных усилий.

При рассыхании печки зачастую вовремя диагностировать неисправность не представляется возможным, поскольку течь может быть минимальной. Но со временем вытекающая из печки охлаждающая жидкость непременно даст о себе знать. Первым явным признаком этой неисправности является появление лужи на полу автомобиля в районе пассажирского сиденья ближе к центральной панели. Водитель или пассажиры с хорошим обонянием могут до того, как появится лужа, почувствовать характерный запах, который будет только увеличиваться.

Ещё одной неприятностью при течи крана отопителя является образование тонкого масляного налёта на лобовом стекле, появляющегося в результате испарения охлаждающей жидкости. Ночью, или когда солнце светит прямо в глаза водителю, это может вызвать проблемы с качеством обзора, мешая вовремя принимать правильные решения при изменении дорожной ситуации.

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

• загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
• ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
• переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;
• с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
• переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
• теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
• присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

1. Наполнить ванну водой.
2. Отверстия в патрубках плотно заткнуть.
3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Замена крана отопителя ВАЗ-2114, вентилятора и радиатора

Заезжаем на яму или эстакаду. Ставим авто на ручник и первую передачу. Сливаем охлаждающую жидкость в подготовленную емкость. Для этого сначала при закрытой крышке расширительного бачка откручиваем сливную пробку на блоке цилиндров двигателя (если крышка бачка герметична и плотно закручена, то антифриз почти не будет течь). Затем вместо сливной заглушки вкручиваем шланг (хорошо подойдет от смесителя) и открываем крышку бачка – охлаждающая жидкость аккуратно, с минимальными потерями и не загрязняясь о двигатель, стечет в емкость.

Ослабляем хомуты патрубков, идущих к крану от двигателя. Зачищаем со стороны двигателя металлической щеткой резьбы 2-х болтов крепления крана к переборке моторного отсека. Затем добросовестно обрабатываем эти резьбы WD-40 или тормозной жидкостью. Это обязательное условие, несоблюдение которого может повлечь серьезные затруднения при откручивании гаек. Оставляем «откисать» грязь и ржавчину на резьбах, а гайки пока не скручиваем.

Снимаем патрубки. Переходим в салон. Демонтируем боковую облицовочную накладку торпеды посередине в ногах с пассажирской стороны. Ослабляем хомуты патрубков у крана. Готовим тряпку, чтобы собрать небольшое количество тосола, которое может вытечь на ковролин при снятии патрубков. Отсоединяем патрубки. Возвращаемся под машину. Используя ключ на 10 (торцовый или накидной), откручиваем гайки болтов крепления крана.

В салоне вытягиваем краник на себя. Затем снимаем с него фиксатор тросика управления, а затем отсоединяем сам трос. Установку нового крана производим в обратной последовательности.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить.
