Описание предохранителей

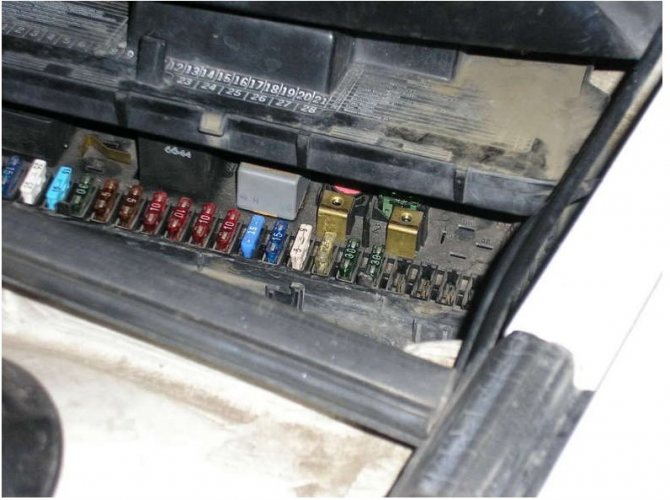

Чтобы увидеть предохранители Ауди-80, следует открыть капот — блок находится сзади в левой части. Он состоит из:
- реле
- диагностического разъема;
- основного — 21 штука (у дизельных комплектаций их 22) , дополнительного и запасного (4 штуки) блоков предохранителей;
- крышки распределительной панели со схемой реле;
- зажима для снятия и установки предохранителей.
Дополнительный блок находится в салоне Ауди 80, чтобы добраться до него, потребуется отвинтить четыре шурупа и снять крышку.
Дополнительный блок предохранителей
Предохранители и реле шкода октавия а7
Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.
Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.
В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они самостоятельно включатся.
Читайте также:
В салонном блоке находятся следующие компоненты электрической схемы автомобиля:
- общий предохранитель;
- блок управления климат-контролем или кондиционером;
- блок управления АКПП и системой АБС;
- блок управления электродвигатели стёкол и люка;
- электронный блок управления двигателем;
- управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого );
- управление сидений с электроприводом;
- система управления головным светом;
- внутрисалонное освещение;
- управление ремнями и подушками безопасности;
- система оповещения о давлении масла, закрытых дверях и пр.
Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.
Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.
Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.
Вам будут полезны несколько видео по теме:
И ещё одно также полезно для проверки:

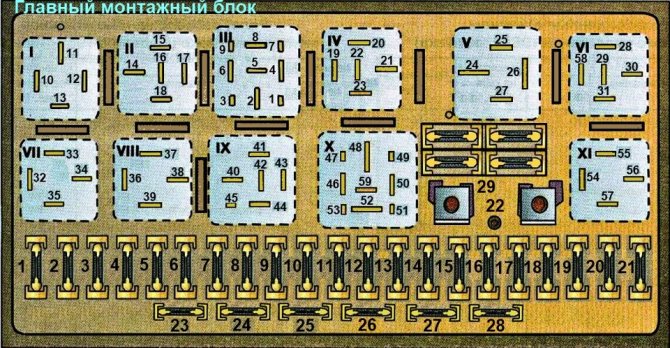

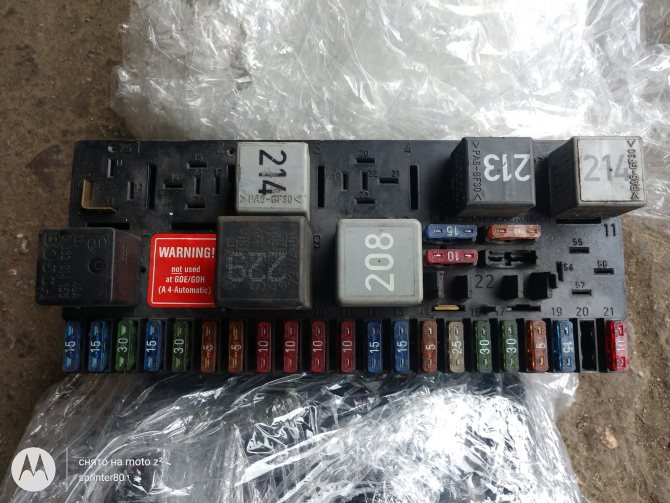

Основной блок предохранителей и реле
В состав основного блока входит двадцать одно (у дизельных моделей 22) устройство, что понятно из таблиц. Они универсальны для всех моделей Ауди-80, но в зависимости от комплектации расположение может отличаться. Перед ремонтом следует свериться с расположением предохранителей на оборотной стороне защитной крышки блока.
| Номер | Сила тока в амперах | За что отвечает |
| 1 | 15 | Работа противотуманок |
| 2 | 15 | Аварийный сигнал |
| 3 | 30 | Обогрев кресел |
| 4 | 15 | Работа электронных часов, свет в салоне и багажнике, косметическое зеркало, свет для чтения, прикуриватель, компьютер, кондиционер, радио, работа самодиагностической системы |
| 5 | 30 | 2й режим вращения вентилятора, охлаждающего радиатор |
| 6 | 5 | Задние габаритки и стояночные фонари, правые |
| 7 | 5 | Задние габаритки и стояночные фонари, левые |
| 8 | 10 | Дальний свет, работа фары и сигнальной лампочки |
| 9 | 10 | Дальний свет, левый фонарь |
| 10 | 10 | Ближний свет — правая фара и механизм ее перемещения |
| 11 | 10 | Ближний свет — левая фара и механизм ее перемещения |
| 12 | 15 | Приборная доска, свет заднего ходя, система контроля, АКП, блокировка дифференциала, бортовой компьютер, скоростной режим, работа замедляющего реле, электронного термовыключателя и реле выключения вентилятора охлаждения радиатора |
| 13 | 15 | Работа бензонасоса |
| 14 | 5 | Подсветка номеров и приборной доски, свет (под капотом и в вещевом ящике, кондиционер |
| 15 | 25 | Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер |
| 16 | 30 | Подогрев зеркал и заднего окна |
| 17 | 30 | Вентилятор в салоне, кондиционер |
| 18 | 5/15 | Работа электрических зеркал/стеклоочиститель на заднем окне (Avant) |
| 19 | 10 | Центральный замок, механизм подогрева, работа противоугонной системы |
| 20 | 30 | Обдув радиатора, первый режим |
| 21 | 10 | Гнездо для диагностики |
| 22 | 80 | Свечи накаливания (только для дизельных комплектаций) |
Читать также Сравнение Mercedes, Audi и BMW: выбор лучшей марки машины

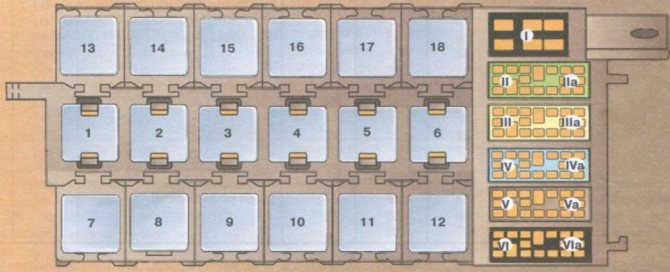

Монтажный блок реле в салоне
Расшифровка для автомобилей выпущенные до 1989 года
| № реле на рисунке выше | Название |
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | |
| 6 | Реле фар головного освещения |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 | Реле электропривода люка и стеклоподъёмников |
| 17 | — |
| 18 | — |
Расшифровка для автомобилей выпущенные после 1989 года
| № реле на рисунке выше | Название |
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | Реле очистителя/ омывателя ветрового стекла* |
| 6 | Реле фар головного освещения |
| 7 | |
| 8 | — |
| 9 | Реле автоматической блокировки переключения передач |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 | Реле электропривода люка и стекло подъёмников |
| 17 | Реле световой сигнализации противоугонной системы |
| 18 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
Дополнительный блок
| Номер | Сила тока в амперах | За что отвечает |
| 25 | 5 | Работа обогревательной системы ламбда-зонда (только для бензиновых комплектаций) |
| 26 | 30 | Прицепной механизм |
| 27 | 10 | Впрыск топлива/зажигание |
| 28 | 10 | Зажигание/впрыск (только для безиновых комплектаций) |
| 29 | 10 | Стопы |
| 30 | 5 | Регулировка режима скоростей (только для бензиновых комплектаций с автоматикой) |
| 31 | 15 | Механизм блокировки дифференциала АБС |
| 32 | 10 | Клапан отсечки топлива (дизельные комплектации) |
Внимание! Следует помнить, что предохранители 23 и 24 на Ауди 80 не используются.
Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений
О том, что один или несколько предохранителей нуждаются в замене, говорит соответствующий индикатор на приборной доске. Также об этом говорит ряд признаков:
- Ощутимый химический запах из приборного отсека (как будто жгут пластик);
- При повороте ключа зажигания или переключении рычага трансмиссии часть устройств не работает;
- Прострел искры на монтажном блоке.
При появлении хотя бы одного из этих признаков следует немедленно отогнать авто в мастерскую.
Причины выхода из строя предохранителей
Чаще всего поломки происходят по следующим причинам:
- Небрежное отношение к расписанию планового техосмотра;
- Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
- Износ, механические повреждения;
- Повреждение изоляции электропроводки авто;
- Короткие замыкания;
- Окисление и попадание конденсата на платы;
- Отход контактов клемм.
Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.
Важно: ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоку — это может привести к возгоранию!
Замена предохранителей на Ауди 80 Б3
Процедура замены предохранителя на Ауди 80 Б3 не отличается сложностью и состоит из следующих этапов:
- Двигатель выключают, капот поднимают, сам автомобиль обесточивают — для этого убирают минусовую клемму с аккумулятора.
- Скручивают шурупы с крышки блока предохранителей и снимают ее. Прежде чем заменять, следует посмотреть на обратную сторону крышки — там находится схема расположения.
- Пинцетом или плоскогубцами извлекают сгоревший предохранитель и заменяют его аналогом со строго таким же показателем.
Остается подсоединить ток и проверить, все ли устройства заработали.
Описание предохранителей: расположение, схемы, цена
- 2.1 Рекомендации по техническому обслуживанию предохранителей
| Маркировка / обозначения | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 15 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
| F (Ф-36) / 15 | Резервация |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Стоимость оригинального монтажного блока на Ауди третьего поколения от 2500 рублей. Аналоги по цене от 2000 рублей.
-
Читайте также:
Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений
- В месте расположения защитных модулей слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
- При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
- На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.
Причины выхода из строя предохранителей
- Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
- Установка не оригинальных запчастей;
- Установка запчастей неквалифицированными мастерами;
- Механическое повреждение блока с защитными модулями;
- Короткое замыкание в электрической цепи автомобиля;
- Повреждение изоляционного слоя проводки;
- Окисление контактов, образование конденсата, попадание влаги на плату;
- Ослабленные контакты клемм.
Рекомендации по техническому обслуживанию предохранителей
Даже безотказной технике рано или поздно потребуется ремонт. Тем не менее, есть способ продлить жизнь предохранителям на Ауди. Для этого следует соблюдать несложные правила:
- Не экономить на запчастях и покупать при возможности оригиналы;
- После поездки в мокрую погоду проверить монтажный блок и при необходимости просушить;
- Устанавливать модули только в рекомендованных пределах силы тока;
- Своевременно проходить диагностику.
Читать также Сравнение брендов и машин BMW и Audi: выбор лучей марки
В среднем работа аккумуляторов и реле Ауди 80 (Б3) составляет примерно пятьдесят тысяч километров. Сами по себе они выходят из строя редко — как правило виной этому неграмотные действия автовладельцев.
Где искать предохранитель
Электрическая схема автомобиля ВАЗ 2115
Для начала разберёмся с предохранителем печки на Audi 80. Вне зависимости от того, какой кузов актуален для вашей машины, б3 или б4, расположение и схема используются одинаковые.
Искать нужный вам блок следует в подкапотном пространстве. Открыв капот своей Audi, вы увидите там блок предохранителей. Смотреть нужно в район под лобовым стеклом. Учтите, что сразу его можно и не заметить, поскольку блок прикрывается специальной пластиковой крышкой. Это необходимо для защиты от внешних пагубных воздействий в виде мусора и влаги.
В общей сложности в предохранительном блок Audi 80 расположен 31 элемент, а также 4 дополнительных компонента, так называемых запасных. Расположение предохранителей и реле актуально для В4 и В3, потому схему можно считать универсальной.
Здесь же вы найдёте специальный разъём. Его используют в ситуациях, когда требуется подключить тестер или иное диагностическое оборудование для проверки состояния, ошибок и работоспособности бортового компьютера вашей Audi 80.
Разобранный отопитель салона
-
Читайте также:
Если говорить про интересующий нас вентилятор печки, то он располагается под 17 номером и имеет номинал 30 Ампер. При замене используйте исключительно аналогичный компонент с таким же номиналом. Брать предохранители на большее или меньшее количество ампер категорически не рекомендуется.
Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. С обратной стороны указаны соответствующие метки, позволяющие понять, где какой предохранитель или реле, и за что они отвечают.
С процедурой замены перегоревшего элемента также не должно возникать сложностей. Работа предельно простая, если действовать по инструкции и отталкиваться от основных рекомендаций. Замена предохранителя на Audi 80 выполняется в следующей последовательности:
- Для начала выключите двигатель, и поднимите капот. Обязательно уберите минусовую клемму с аккумуляторной батареи автомобиля, чтобы полностью обесточить машину. Снимать и убирать всю батарею вовсе не обязательно. Достаточно снять минус;
- Используя отвёртку, снимите защитную крышку с предохранительного блока. Переверните крышку, чтобы увидеть схему расположения, актуальную для вашего блока. Хотя детального описания там нет, но нанесённые символы вполне позволяют разобраться, где какой предохранитель и реле, а также какие защитные функции они выполняют;
- Также на крышке должен быть закреплён специальный пинцет. Но поскольку Audi 80 является уже довольно старым автомобилем, пинцеты могли затеряться за долгий срок службы. Не стоит пытаться вручную вытащить предохранитель, поскольку можно легко случайно повредить другие плавкие элементы. Лучше использовать нечто вроде пинцета из маникюрного набора, либо небольшие плоскогубцы;
- Извлеките предохранитель электровентилятора печки и визуально проверьте его состояние. Если он оплавился и деформировался, тогда точно вентилятор не включается из-за отсутствия питания, которое оборвал предохранитель;
- Возьмите аналогичный предохранитель с таким же номиналом, и аккуратно вставьте его в гнездо вместо старого элемента защиты электровентилятора печки.
Остаётся лишь проверить отопитель на предмет работоспособности. Учтите, что предохранители не сгорают просто так. Для этого должна быть соответствующая причина. Нужно понять, из-за чего предохранители горят, и устранить неисправность.
Обычно это связано с износом электромоторчика, а также с проблемами в электропроводке. Иногда контакты окисляются, либо же образуются повреждения самих проводов, обрывы и пр. Рекомендуется проверить состояние проводки, ведущей к электромотору печки, и при необходимости заменить их и зачистить все контакты.
Если не устранить причину, новый предохранитель сгорит так же быстро, как и предыдущий. Дальнейшие постоянные замены предохранителей будут совершенно бессмысленными, пока есть причина, способствующая перегрузке электроцепи печки.
Отопитель салона в собранном виде
