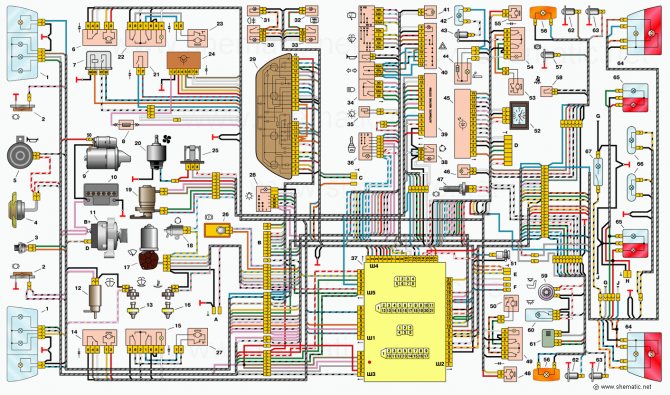

Электрическая сема Ваз 21102
| 1 — блок-фара |
35 — выключатель освещения приборов |
| 2 — датчики износа колодок передних тормозов |
36 — выключатель зажигания |
| 3 — выключатель света заднего хода |
37 — монтажный блок |
| 4 — электродвигатель вентилятора системы охлаждения двигателя |
38 — выключатель клапана рециркуляции |
| 5 — звуковой сигнал |
39 — контроллер отопителя |
| 6 — моторедуктор блокировки замка правой передней двери |
40 — выключатель аварийной сигнализации |
| 7 — реле включения электростеклоподъемников |
41 — лампа освещения рычагов управления отопителем |
| 8 — предохранитель на 8 А |
42 — лампа освещения вещевого ящика |
| 9 — стартер |
43 — выключатель лампы освещения вещевого ящика |
| 10 — аккумуляторная батарея |
44 — прикуриватель |
| 11 — генератор |
45 — блок индикации бортовой системы контроля |
| 12 — электродвигатель омывателя ветрового стекла |
46 — лампа освещения пепельницы |
| 13 — датчик уровня омывающей жидкости |
47 — выключатель сигнала торможения |
| 14 — моторедуктор блокировки замка левой передней двери |
48 — моторедуктор блокировки замка левой задней двери |
| 15 — переключатель электростеклоподъемника левой передней двери |
49 — переключатель электростеклоподъемника левой задней двери |
| 16 — датчик уровня охлаждающей жидкости |
50 — моторедуктор электростеклоподъемника левой задней двери |
| 17 — моторедуктор очистителя ветрового стекла |
51 — розетка для переносной лампы |
| 18 — клапан рециркуляции |
52 — часы |
| 19 — микромоторедуктор привода заслонки отопителя |
53 — моторедуктор электростеклоподъемника правой задней двери |
| 20 — электродвигатель отопителя |
54 — переключатель электростеклоподъемника правой задней двери |
| 21 — выключатель замка багажника |
55 — моторедуктор блокировки замка правой задней двери |
| 22 — переключатель электростеклоподъемника правой передней двери |
56 — боковой указатель поворота |
| 23 — моторедуктор электростеклоподъемника правой передней двери |
57 — выключатель контрольной лампы стояночного тормоза |
| 24 — блок управления системы блокировки замков дверей |
58 — датчик ремня безопасности водителя |
| 25 — дополнительный резистор электродвигателя отопителя |
59 — плафон направленного света |
| 26 — датчик уровня тормозной жидкости |
60 — плафон освещения салона |
| 27 — моторедуктор электростеклоподъемника левой передней двери |
61 — датчик температуры воздуха в салоне |
| 28 — переключатель наружного освещения |
62 — выключатель в стойке передней двери |
| 29 — комбинация приборов |
63 — выключатель в стойке задней двери |
| 30 — выключатель заднего противотуманного света |
64 — наружный задний фонарь |
| 31 — контрольная лампа противотуманного света |
65 — внутренний задний фонарь |
| 32 — контрольная лампа обогрева заднего стекла |
66 — фонари освещения номерного знака |
| 33 — выключатель обогрева заднего стекла |
67 — фонарь освещения багажника |
| 34 — подрулевой переключатель |
А
— колодки для подключения электродвигателя омывателя заднего стекла.
В
— колодки для подключения жгута системы впрыска.
С
— к колодке жгута предупредительного света.
D
— колодка для подключения к бортовому компьютеру.
Е
— к колодке жгута очистителей фар.
F
— колодка для подключения к датчику уровня топлива в модуле электробензонасоса.
G
— к элементу обогрева заднего стекла.
H
— колодка для подключения дополнительного сигнала торможения.
J
— к моторедуктору замка багажника.
На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива автомобиля ВАЗ-21102
- 1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 6 – электродвигатель вентилятора системы охлаждения 7 – колодка, присоединяемая к жгуту проводов панели приборов 8 – главное реле 9 – предохранитель, соединенный с главным реле 10 – реле электровентилятора 11 – предохранитель, соединенный с реле электровентилятора 12 – реле электробензонасоса 13 – предохранитель, соединенный с реле электробензонасоса 14 – датчик массового расхода воздуха
- 15 – датчик положения дроссельной заслонки
- 16 – датчик температуры охлаждающей жидкости
- 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
- 18 – регулятор холостого хода
- 19 – датчик детонации
- 20 – датчик положения коленчатого вала
- 21 – датчик скорости автомобиля
- 22 – блок управления иммобилайзера
- 23 – индикатор состояния иммобилайзера
- 24 – электробензонасос с датчиком уровня топлива
- 25 – датчик контрольной лампы давления масла
- 26 – датчик указателя температуры охлаждающей жидкости
- 27 – датчик уровня масла
- 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)
Блок предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112
F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. F2 — 7,5А — Левая фара (ближний свет). F3 — 10А — Левая фара (дальний свет). F4 — 10А — Правая противотуманная фара. F5 — 30А — Электродвигатели стеклоподъемников дверей. F6 — 15А — Переносная лампа. F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла. F10 — 20А — Резервный. F11 — 5А — Лампы габар.итного света правого борта. F12 — 7,5А — Правая фара (ближний свет). F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара. F15 — 20А — Электрообогрев сидений. Блокировка замка багажника. F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (маршрутный компьютер). F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). F20 — 7,5А — Лампы задних противотуманных фонарей.
В цепи запуска предохранителей не предусмотрено.
Обозначение реле:
К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);
Схема управления отопителем 2110
1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания
Все места креплений масса ВАЗ десятого семейства
| Если в автомобиле начинает глючит электрика, то одной из причин такого недуга может быть плохое крепление массы аккумулятора (АКБ). Десятка имеет особенности креплений масс в зависимости от двигателя и года выпуска автомобиля. Проверяем все точки крепления минусового провода: |
Расположение масс в салоне автомобиля
| 1 — блок предохранителей.2 — около правой ноги водителя находится щиток, который крепится парочкой саморезов, сняв его, Вы увидите что там всё как на картинке.3 — в принципе ситуация аналогична с пунктом описанным выше, за исключением того, что щиток располагается рядом с левой ногой штурмана. |
| Шпилька в торпеде за монтажным блоком, что бы её найти, нужно определённым образом изогнуться. Там для ориентира показан гидрокорректор фар, шпилька массы находится выше и левее него. Через эту массу питаются стеклоочистители, вентилятор печки (21124) и активаторы замков дверей. |
| Консоль правая сторона, отсюда удобней проверить очень важную шпильку массы, через неё осуществляется соединение кронштейна под ЭБУ с кузовом автомобиля, а соответственно зависит надёжность массы ЭСУД и вентилятора охлаждения — эта гайка держит так же уголок, который поддерживает дальнюю часть левого щитка консоли. |
| Обжимки масс жгута ЭСУД в консоле. Разъём вынут из ЭБУ и вытащен на водительский коврик, так удобнее.Я выкусил провод массы вентилятора из обжимки цепей зажигания (левая на фото), нарастил, поставил наконечник и подключил отдельно на кронштейн. Все соединения пропаял для надёжности. |
| Масса модуля Электро-бензонасоса (ЭБН) и указателя уровня топлива. Провод чёрно-белого цвета закреплён под левый задний болт крепления рычага ручного тормоза под тоннелью пола. Через эту массу питается бензонасос, а так же от неё зависит точность показания уровня топлива. |
| Масса на шпильке фланца топливного насоса, этот провод скорее всего соединяет корпус насоса с кронштейном топливного фильтра и сделано это в целях безопасности для уравнивания потенциалов этих двух устройств. |
Расположение масс под капотом автомобиля
| Тонкий провод, соединяющий минус АКБ и кузов автомобиля — главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Через это соединение питается всё световое оборудование автомобиля, магнитола и другие устройства в зависимости от года выпуска автомобиля. |
| Точка подключения минусовой клеммы АКБ к блоку двигателя, подключается к верхней шпильке термостата, если заглянуть за воздушный фильтр. Сечение провода выбрано исходя из большого тока потребления стартером, этот провод легко можно проследить рукой, если вести от АКБ. По этому проводу протекает ток стартера, зарядка акб, через него соединяются некоторые датчики вкрученные в блок двигателя |
| Рядом есть ещё одна точка подключения массы на блок двигателя, она чуть выше и левее. У двигателя 2112 в это место подключены два коричневых провода — это масса ЭСУД, то есть массы датчиков, модуля зажигания, ЭБУ и вентилятора охлаждения. Ниже стрелкой показан провод массы двигателя (стартера) от АКБ. |
| Точка массы под адсорбером — Miha подсказал, что это масса правой фары и масса правой противотуманки. |
xn--2111-43da1a8c.xn--p1ai
Вероятные причины
По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.
В первом случае клаксон вообще не действует, как бы водитель ни нажимал на кнопку, расположенную в центре рулевого колеса.
Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.
Среди самых очевидных и легкоустранимых причин основной считается перегорание предохранителя. Обрыв плавкой вставки обесточивает всю электрическую цепь, и, соответственно, клаксон не функционирует вовсе. Для проверки достаточно включить вентилятор обогревателя. Он подсоединен к тому же защитному устройству.
Также нередко на 2110-й модели ломается и сам гудок. Эту версию принимают за основную, если установка исправного предохранителя не привела к положительному результату. Здесь придется повозиться дольше:
- сигнал снимают (он расположен за радиаторной решеткой);
- присоединяют напрямую к аккумулятору или другому 12-вольтному источнику питания (белый провод – «плюс», а черный – «минус»);
- если само устройство неисправно, то характерный звук оно не воспроизведет.
Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.
Следующая возможность – истирание прижимных контактов, установленных непосредственно в рулевой колонке. Это тем более вероятно, чем старше «десятка». Продлить, кстати, их срок эксплуатации нетрудно – достаточно регулярно обрабатывать контакты смазкой на основе графита.
Также иногда проблема кроется в окисленных выводах колодок. Осмотрите ту, что находится в рулевой колонке, и вторую – в подкапотном пространстве. Убедитесь заодно, что все проводки надежно закреплены.
Не работает звуковой сигнал ВАЗ
Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал?
Читайте также:
Существует несколько причин, по которым звуковой сигнал может перестать работать. Почти все они электрические и подразумевают простое отсутствие контакта там, где он должен быть. Пройдемся по всем:
Сгорел предохранитель звукового сигнала
Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания.
Рекомендуем: Какое масло заливать в двигатель Hyundai Accent
Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует.
Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины.
Не работает кнопка звукового сигнала
Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.
Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.
Схема подключения звукового сигнала через реле
Данная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.
-
Читайте также:
Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль.
При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается.
Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобиле.
Управляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.
