Пора менять сцепление на Ниве Шевроле? Пошаговая инструкция по замене узла и отдельно вилки

Принцип работы

Работает узел следующим образом:

При нажатии на педаль усилие передается через гидропривод сцепления на нажимную вилку. Она давит на выжимной подшипник, смещая его в сторону двигателя.
Последний сжимает лепестки пружин, установленных на корзине сцепления.
Ведущий и ведомый диски начинают вращаться независимо друг от друга, разрывая связь между мотором и КПП.
Когда педаль отпущена, детали сцепления под давлением пружин возвращаются в исходное положение.
Диски соединяются и вновь передают крутящий момент от двигателя к первичному валу коробки передач.

Фрикционные накладки, выжимной подшипник и прочие детали сцепления постепенно изнашиваются. В этом случае приходится менять отдельные части или узел целиком.

Пошаговая замена сцепления на Ниве. Как я менял сцепление.

https://youtube.com/watch?v=fUBITIoO9Aw

Замена сцепления на УАЗ "Буханка" Евро-4 (УАЗ-29891)

Что такое сцепление?

Это узел, при помощи которого крутящий момент от мотора передаётся на коробку передач.

Когда сцепление не будет работать на должном уровне, то это не только затруднит включение той или иной передачи, но также негативно отразится и на работе самого мотора и КПП.

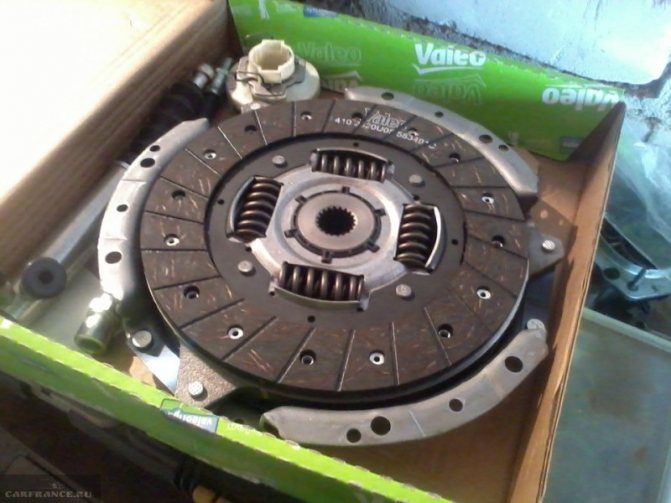

Сцепление Нива Шевроле VALEO.

На Нива Шевроле привод сцепления гидравлический. И также он имеет автоматическую компенсацию износа накладок. Привод сцепления тоже имеет большое значение, так как именно при помощи его водитель и может управлять сцеплением.

Видео о принципе работы сцепления

Замена сцепления ВАЗ 21213 Нива Тайга

Читайте также:

Жидкая шумоизоляция для днища и арок

https://youtube.com/watch?v=sVF7Qf-U3Nw

Распространенные неисправности

Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

Замена сцепления lada 2121 4×4 21214 (ваз нива)

Замена сцепления на ваз 2121 своими руками — Club-j.ru

Замена сцепления на ниве

Как заменить вилку сцепления на нива шевроле — ЗНАТНЫЙ ПЛОТНИК

Как заменить сцепление на ниве 2121 — Модная точка

Видео замены сцепления на нива шеви — Замена привода сцепления Нива 2121, Нива 2131

Как заменить карзину нива — Njkmznnb.ru

Вопроссы и ответы — Страница 84 — Лакомый кусочек

Читайте также:

Керамическое покрытие автомобиля: плюсы и минусы, отзывы

Как заменить вилку сцепления на ниве — Сервис конференция

Механизмы включения сцепления Нива ВАЗ 21213, 21214, 2131 lada 4×4

Как заменить вилку сцепления на нива шевроле — ЗНАТНЫЙ ПЛОТНИК

Выжимной Подшипник Сцепления Ваз

Заменить сцепление на ниве

Замена сцепления на шеви ниве — ПРОСТО поделки из старых джинсов своими руками

Как заменить вилку сцепления на нива шевроле — ЗНАТНЫЙ ПЛОТНИК

Как заменить сцепление на ниве 21213 — NicosPizza.Ru

Как на ниве заменить сцепление — Bonbouton.ru

Читайте также:

Как заменить предохранитель печки ВАЗ 2110 своими руками

Как заменить сцепление на ниве 21213 — NicosPizza.Ru

Замена сцепления на ниве 21214

Как заменить сцепление на ниве 21213 — NicosPizza.Ru

Опубликовано 29 Августа 2016

Пособие для начинающих. Как одному поменять диск сцепления. Ремонт в домашних условиях. В фильме — Снятие и установка — Раздатки , коробки , карданных валов , защиты днища , рабочего цилиндра , стартера , диска сцепления , карзины , вилки и выжимного подшипника….Для ознакомления. Автор не несёт ответственности за всё что сделаете вы. Всё что вы делаете на свой страх и риск.

Замена сцепления Нива 21214 ремонт

Как поменять вилку без снятия коробки передач?

Заменить деталь можно, не снимая коробку переключения передач. Для этого даже не придется загонять автомобиль на яму или подъемник. Вам понадобится:

переноска или фонарь;
пассатижи;
молоток;
отвертка;
точило.

Последнее потребуется для небольшой доработки стандартной вилки. Иначе ее не получится поставить на место, не снимая КПП.

Порядок работы:

При помощи пассатижей демонтировать возвратную пружину.
Открутить болты крепления рабочего цилиндра сцепления.
Расшплинтовать шток и вынуть его из вилки.
Снять защитный чехол.
Вытащить старую вилку. Делать это нужно аккуратно, чтобы не сломать. Иначе операция осложняется.
Доработать на точиле новую вилку: сточить заклепки до высоты 1-1,5 мм, снять фаски на концах.
Подсветить фонарем или переноской в лючок.
Провернуть выжимной подшипник, выставить грани муфты в горизонтальное положение.
Повернуть кончики пружинки в сторону отверстия.
Направить вилку, вставить в лючок и аккуратно загнать внутрь, используя молоток.

Важно: пружину нужно поддерживать отверткой. Усики должны попадать строго между двумя ребрами вилки.

Убедиться, что деталь упирается в шаровую опору.
Направить усики пружины. Они должны обхватывать опору.
Установить защитный чехол.
Поставить на место шток и прикрутить рабочий цилиндр.
Установить на место возвратную пружину.
При необходимости отрегулировать свободный ход сцепления.

Выжимной Шевроле Нивы: назначение, конструкция, принцип действия

Все автомобили в конструкции имеют такое устройство, как сцепление. Многие знают, что это крайняя левая педаль в автомобиле, которая нажимается при необходимости смены скорости передачи. На некоторых моделях автомобилей данная педаль отсутствует, причиной этого является наличие автоматической коробки передач.

Читайте также:

Доливать электролит при низком уровне: познаем главное

Но Нива Шевроле комплектуется механической коробкой, для переключения передач, в которой имеется сцепление. При выходе из строя этого механизма автомобиль становится неуправляемым. Сцепление состоит из набора механизмов, выполняющих определенные функции. Данная статья посвящена одной из деталей механизма – выжимному подшипнику.

Рассмотрим основные особенности конструкции сцепления на Нива Шевроле, его принцип работы, назначение выжимного, основные неисправности и как осуществляется замена выжимного подшипника.

Сцепление или муфта – это важная деталь автомобиля Нива Шевроле, которая выполняет функцию переключения передачи крутящего момента от вала двигателя к валу коробки передач. Если точнее, то это выключатель вращающего вала коробки. Муфта конструктивно состоит из таких основных механизмов:

Корзина или нажимной диск;
Диск ведомый;
Подшипник выжимной.

Совместно эти устройства выполняют функцию снятия крутящего момента с вала коробки передач. Рассмотрим коротко основные функции каждой из деталей.

Корзина имеет вид стальной окружности с выпуклостью. В конструкции устройства установлены выжимные элементы, которые при включении муфты воздействуют на ведомый диск. В действие эти элементы приводятся выжимным подшипником, работающим посредством механического воздействия человеком.

Ведомый диск имеет форму круглого основания, состоящий из фрикционных накладок. Этот диск является передатчиком крутящего момента. Он соединяется непосредственно с маховиком двигателя Шеви Нивы. В нормальном режиме(во время движения автомобиля) диск сцеплен с маховиком, и они вращаются совместно. При нажатии на педаль сцепления, на диск воздействуют выжимные элементы корзины (лепестки), которые отводят его от маховика. В это время крутящий момент на валу коробки передач исчезает и можно осуществлять переход на следующую передачу.

Подшипник является важной деталью, которая выполняет функцию выжима элементов корзины. Рассмотрим этот элемент подробнее.

Выжимной на Нива Шевроле: конструкция, назначение

Эта деталь представляет собой обычный подшипник, одна его сторона выполнена в виде нажимной поверхности округлой формы. Она прижимает ведомый диск к маховику при воздействии на корзину. Диаметр устройства соизмерим с выжимными пружинами корзины. Располагается подшипник на первичном валу коробки прямой передачи, только крепится он не к оси, а к защитному основанию. Когда водитель жмет на педаль сцепления, то подшипник воздействует на корзину, приводя в движение ее выжимные элементы (лепестки). Лепестки ослабляют прижим диска к маховику, тем самым он прекращает вращаться.

Эти подшипники бывают таких видов:

Шариковые;
Роликовые;
Гидравлические.

На Шеви Нива используется выжимной подшипник роликового типа. Принцип действия основан на механическом воздействии на корпус элемента, который, в свою очередь, осуществляет влияние на корзины (ее лепестки). Лепестки отжимают ведомый диск от маховика.

Различают два типа данных механизмов: оттягивающий и нажимной. В автомобиле Нива Шевроле установлен подшипник нажимного действия, который почти всегда имеет маркировку «ВИС». Полное название – «ВАЗИНТЕРСЕРВИС». Это означает, что выпускает для Нивы Шевроле комплект механизмов сцепления отечественный занимается выпуском продукции механизмов сцепления для автомобилей отечественного производства. Если выбирать между и прочими изготовителями, то важно учесть основные качественные показатели, гарантируемые производителем ВАЗИНТЕРСЕРВИС:

бесшумная и плавная работа устройства;
сниженное усилие на педали сцепления;
надежность и долговечность. Замена сцепления потребуется, как минимум через пять лет.

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

Установить Ниву на смотровую яму, эстакаду или подъемник.
Демонтировать коробку переключения передач.
Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
Снять ведомый и нажимной диски.

Важно: осмотрите состояние фрикционных накладок. Если на них видны сколы или трещины, глубина залегания заклепок (расстояние от головок до поверхности) не превышает 0,2 мм – ведомый диск подлежит замене.

Проверить состояние пружин диска.
Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

Устанавливаем автомобиль на яму
Подготовить необходимые инструменты
Снимаем коробку передач, это нужно чтобы был доступ к устройству
После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
Производим снятие двух дисков нажимного и ведомого
Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
Проверяем в каком состояние выжимная пружина
После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.
