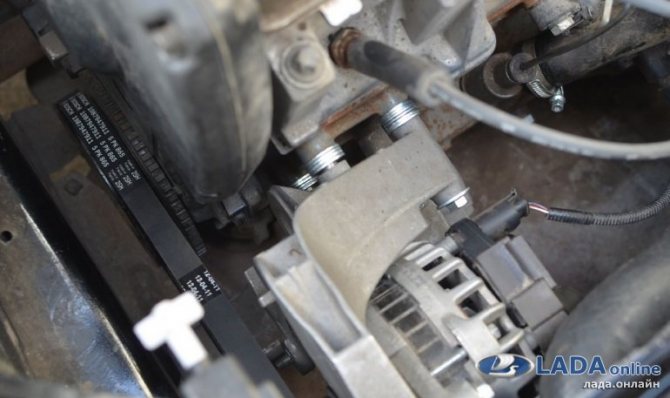

Конструкция крепления генератора Лада Гранта и Калина 2 поколения отличается от привычной, которую мы наблюдали на Лада Приора или Лада Калина 1 поколения. На новых автомобилях Лада с 8 клапанными моторами АВТОВАЗ не предусмотрел натяжку ремня, поэтому замена ремня генератора выполняется по-другому.

Согласно регламенту ТО проверка ремня генератора должна производиться каждые 15 тыс. км пробега, а его замена – через каждые 30 тыс. км независимо от его состояния. Т.к. натяжитель ремня генератора не используется, поэтому ремень рассчитан на однократное растяжение при установке (повторное его использование не рекомендуется).

Снимок 789

Схема привода вспомогательных агрегатов: 1 — шкив привода вспомогательных агрегатов; 2 — ролик натяжного устройства; 3 — натяжное устройство; 4 — шкив генератора; 5 — шкив муфты компрессора кондиционера; 6 — ремень привода вспомогательных агрегатов; 7 — кронштейн правой опоры силового агрегата
Схема привода вспомогательных агрегатов: 1 — шкив привода вспомогательных агрегатов; 2 — ролик натяжного устройства; 3 — натяжное устройство; 4 — шкив генератора; 5 — шкив муфты компрессора кондиционера; 6 — ремень привода вспомогательных агрегатов; 7 — кронштейн правой опоры силового агрегата

Гранта генератор

https://youtube.com/watch?v=w_Gy8zxAzVI

гранта замена ремня генератора без натяжителя

Снимок53252323

Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).
Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

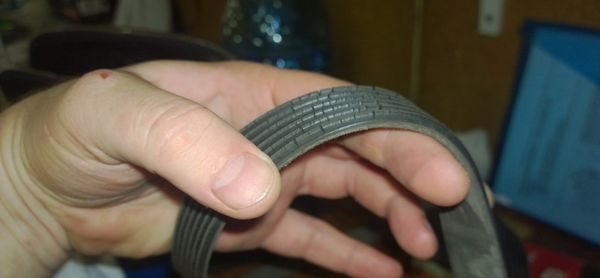

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

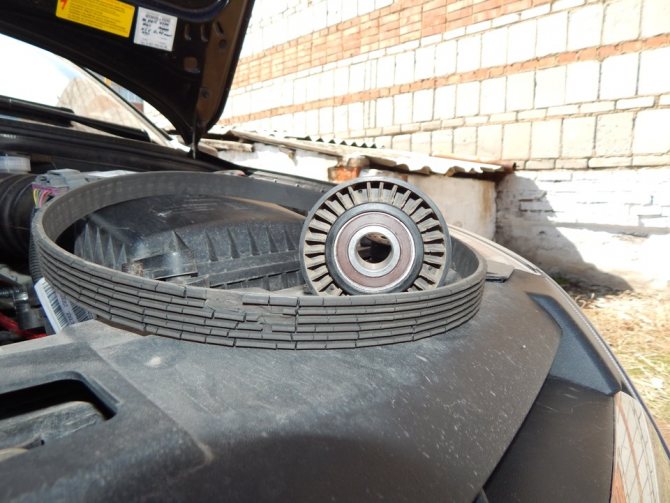

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Чтобы провести работы по замене, нам понадобится сам ремень генератора, который можно приобрести у официальных представителей дилера по цене, приблизительно равной 800 рублям.

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

   Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

2302-6-01-03_cr

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.
Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Снятие генератора с Гранты без ямы за 5 минут

Сним777777777ок

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.
Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Сним

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).
Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Инструкция как собрать натяжитель на гранту

В любой Гранте есть место под установку натяжителя. Чтобы собрать такой, потребуется:

• кронштейн генератора от Калины;
• натяжной ролик и его кронштейн;
• винтовой натяжитель;
• новый ремень от Калины;
• втулки и болты.

Схема сборки, полный список деталей с артикулами смотри далее:

Натяжитель не ставят с завода в целях экономии. СХЕМА: лада.онлайн

Подробно процесс сборки показан здесь:

Натяжитель для ремня генератора лада гранта

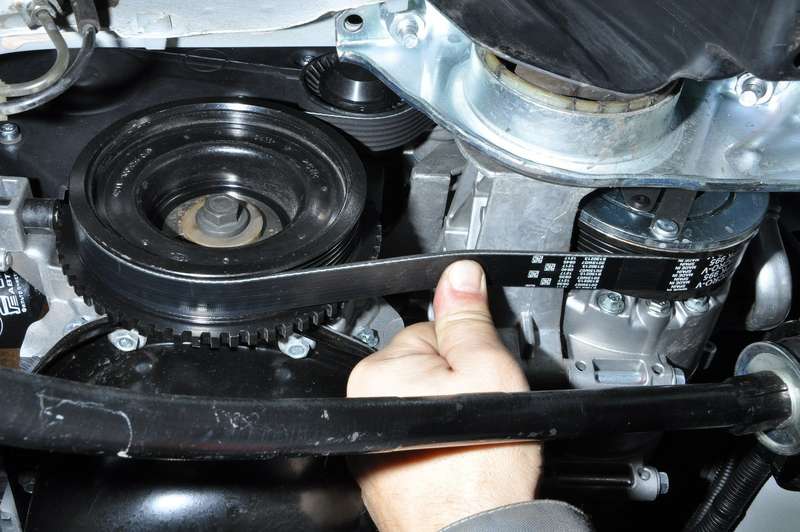

2302-3-2-13-05 (Копировать)

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.
Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности.

При этом обратите внимание, что…

Конструкционные особенности натяжителя ремня генератора

Такая составная часть, как натяжитель ремня генератора, обладает очень простым конструкционным устройством, легко поддаётся ремонту, выполнить монтаж натяжителя сможет даже не очень искусный водитель.

Известно, что каждый из производителей автомобилей создаёт натяжители согласно собственным разработкам, но большая часть натяжителей имеет такие составные элементы:

– кронштейн для закрепления на двигателе;

– ролик натяжителя ремня;

– тяга натяжителя;

– болт ролика.

Закрепление кронштейна на двигателе выполняют с использованием 3-4 болтов либо шпилек. Считается, что наиболее уязвимым местом натяжителя является подшипник. Опытным путем было доказано, что подшипник, находясь постоянно в движении и совершая просто таки несметное количество оборотов, вырабатывает собственный ресурс и ему требуется замена.

После выполнения процедуры снятия ремня генератора диагностика подшипника происходит очень легко. Исправно работающий подшипник не должен иметь люфта.

Не меньше неприятностей может предоставить и кронштейн. По прошествии некоторого времени кронштейн имеет свойство незначительно изгибаться, смещая ролик с плоскости вращения ремня. Такой дефект можно наблюдать не только у машин, которые имеют солидный пробег.

Подчас искривленный натяжитель ремня генератора встречается и на полностью новых машинах, что бросает тень на недочеты заводской выработки.

Выходит из строя и ролик натяжителя ремня генератора Гранта. Такой дефект приводит к ослаблению натяжения ремня, что в свою очередь может повлиять на работу генератора.

Диагностировать такую проблему очень легко, ведь он диагностируется так же, как и ролик натяжителя ремня ГРМ Гранта, – нужно только ослабить натяжение ролика и повращать его. Вращение должно происходить без затруднений и люфта, в противном случае потребуется его замена.

Сн323

Верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.
Верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс. км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

Lada Granta и Kalina: проверка и замена ремня привода вспомогательных агрегатов

Замена ремня генератора на Ладе Гранте 8 клапанной

1. Помещаем машину на ровную платформу (площадку), открываем капот.

Приступаем к работе после того, как двигатель остыл, температура безопасная, что исключает получение ожога, травмы.

1. Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
2. Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
3. Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
4. Сбрасываем старый РПМ.

Сбрасываем старый ремень

1. Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
2. Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
3. Завершаем сборку.

Закрепляем гайки 1 — нижняя, 2 — верхняя

Замена ремня генератора без натяжителя на Ладе Гранте окончена.

Выставить точное натяжение РПМ в домашних условиях достаточно сложно, т.к. для этого необходимо специальное оборудование. Воспользуйтесь обычным тестером (мультиметром), прибор имеется у каждого второго автомобилиста.

Выставляем натяжение следующим способом:

1. После того, как надели ремень, запускаем двигатель.
2. Надеваем две клеммы мультиметра на аккумуляторную батарею.
3. Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.
