Как подключить магнитолу дома в гараже или даче

Если у вас есть лежащая без дела магнитола, то можно самостоятельно сделать из неё хороший музыкальный центр. А при желании и домашний кинотеатр. Достаточно найти на неё хорошую акустику и найти альтернативный источник питания 12 В. Перечислим некоторые способы, как подключить магнитолу дома от сети 220 вольт.

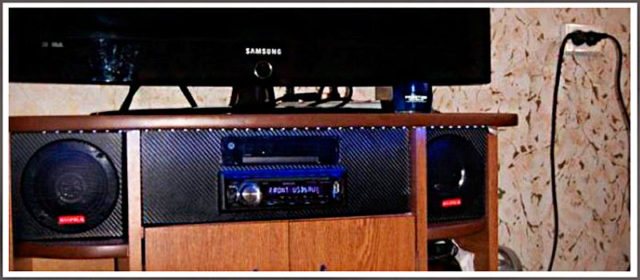

Домашний кинотеатр из магнитолы

Преимущества включения автомагнитолы от сети

Преимущество первое — это многофункциональность. Мы получаем универсальный прибор, полноценную аудиосистему с возможностью слушать радио в нескольких диапазонах, компакт-диски, диски с музыкой в формате МР3, также имеем возможность подключать к магнитоле внешние накопительные устройства. Преимущество второе — у каждой автомагнитолы обычно не два, а четыре выхода на динамики. Это значит, что производитель аудиосистемы уже по-чёрному разделил звуковые частоты, нам остаётся только подключить динамики.

Преимущество третье — экономия. В музыкальных центрах, которые мы покупаем, как стационарные, огромная часть уплаченной нами суммы компенсирует работу дизайнеров, мы также платим за декоративные материалы, которые никакого отношения к звуку не имеют. Для интерьера это, конечно, важно. Скорее всего, мы и купили бы домой красивый, а не качественный аудиоцентр. Преимущество четвёртое — компактность. Даже если не стоит задача украсить интерьер, мы можем подумать о том, как подключить магнитолу дома, оставив на виду только панель управления. Словом, смысл взяться за эксперименты есть.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Как подключить к 220 через зарядное устройство

Запитать автомагнитолу от сети 220 В можно через устройство для заряда аккумуляторных батарей, дающее на выходе постоянный ток напряжением 12В. Имеющиеся штатные кабели подсоединяют к магнитоле (с соблюдением полярности). Если в конструкции устройства предусмотрен корректор силы тока, то он выкручивается в максимальное положение. Недостатком конструкции является перегрузка встроенного трансформатора и диодного моста, приводящая к перегреву элементов и выходу зарядного блока из строя.

Насколько автомобильная магнитола качественнее стационарной — это большой вопрос. Во-первых, цифровые источники звука совершенно не отличаются по качеству друг от друга. Звук в формате МР3 с частотой 16 килобит не будет толком звучать ни в Роллс Ройсе, ни в самой хитрой домашней аудиосистеме. Во-вторых, большую роль все же играет акустическая система, чем сама вертушка. Однако если осталась магнитола от старого автомобиля или же в процессе замены магнитолы на новую появилась свободная, то почему бы не установить её, если не дома, то по крайней мере, в гараже или на даче.

Питание магнитолы: сколько вольт и ватт и где их взять

При штатном подключении в автомобиле магнитола работает от 12 вольт постоянного тока. Именно такое напряжение нужно, если вы хотите её использовать дома. Потребляемая мощность зависит от модели и аудиосистемы, но в большинстве случаев это до 150 Вт.

Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

Если на магнитоле указано 4*50 Вт (200 Вт), это не совсем верно. Из формулы получится, что потребляемый ток 200 вт/12В≈16,7 А. Применяемые усилители действительно могут дать такую выходную мощность, но при напряжении 18 вольт или нагрузке в 2 Ом.

Подключение магнитолы от блока питания компьютера

Подобные параметры можно получить от следующих устройств:

• Преобразователь напряжения 220/12 В.
• Блок питания для компьютера.
• Зарядки для различных устройств — ноутбуков, телефонов, светодиодных ламп, мелкой бытовой техники.
• Аккумуляторные батареи на 12 В.

Когда подбираете источник питания для автомагнитолы, смотрите и на мощность. Слишком слабый «не потянет» или проработает недолго. Так что, хотя бы при первом подключении, питание подавайте через предохранитель.

Схема подключения автомагнитолы к замку зажигания автомобиля

Само подключение питания к автомагнитоле несложное. При штатном подключении в машине на жёлтый подают питание от аккумулятора, на красный приходит плюс от замка зажигания. Просто скрутите их между собой и к этой скрутке подключайте источник питания каким бы он ни был.

Как подключить к компьютерному блоку питания

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

• Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
• Разделяем проводники, стараясь не повредить изоляцию.
• Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
• Их цепляем на входы питания автомагнитолы.
• Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Как заставить работать систему без аккумулятора

Все бы хорошо, но проблема питания аппаратуры сводит все преимущества автомагнитолы дома на нет. Не то чтобы невозможно было запитать магнитолу от блока питания, можно, более того, есть даже специальные сетевые адаптеры, которые выдают на выходе именно стабильные 12 вольт и около 12 А тока, это как раз то, что нужно магнитоле. Проблема в том, что цена такого блока питания, специально предназначенного для подключения автомобильных гаджетов к бытовой сети 220 В, если не приближается к цене самой магнитолы, то где-то около неё. В среднем, цена такой штуки 1,8-2,5 тысячи рублей. Не слишком экономно.

Есть ещё один готовый для использования вариант, но также не слишком дешёвый. Можно использовать блок питания от бытовых галогенных ламп. Он представляет собой импульсное устройство, которое также выдаст примерно 12 В и 10-12 А на выходе. Такие устройства можно купить в магазинах бытового освещения и цены на них очень разные, зависят от бренда и мощности устройства. Если эти два варианта не подходят по каким-либо причинам, рассматриваем более доступные методы.

Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

• входное напряжение 220–230 В, выходное — 12 В;
• мощность — от 120 Ватт в зависимости от аудиосистемы;
• ток до 10 А.

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Важно обеспечить правильное соединение кабелей, поскольку при ошибочной полярности оборудование сгорит.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.
