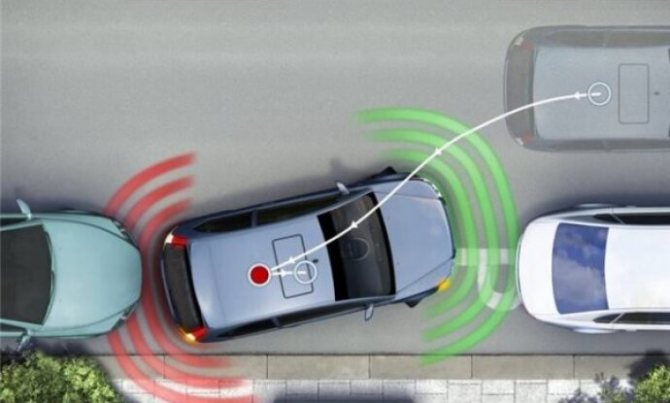

Парктроник представляет собой устройство, предназначенное для помощи автолюбителям в парковке транспортного средства. Водители, как говорится, делятся на два типа — те, которые никогда не признают такой прибор и те, которые без него просто не могут парковаться. Так как же осуществляется его установка, что нужно знать о схеме работы парктроника — об этом читайте ниже.

[ Скрыть]

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

✔️ Установка парктроников и камеры в передний бампер

Установка парктроника ParkCity своими руками.

Парктроники передние и задние: особенности

Сам по себе парковочный радар – это набор датчиков (датчик парктроника или датчик парковки), а также блок парктроника. Начнем с того, что существует два типа парктроников: парктроник задний и парктроник передний.

Общий принцип работы и устройство у данных решений не отличается. Основная задача сводится к тому, чтобы отображать расстояние до объекта и заранее предупредить водителя о максимально близком приближении к тому или иному предмету.

Идем далее. Задний практроник отвечает за заднюю часть автомобиля, тогда как передний за переднюю. Казалось бы, все просто, однако есть и особенности. Так вот, наиболее распространены именно задние парктроники, тогда как нештатная установка парктроников спереди обычно встречается намного реже.

Другими словами, штатный парктроник передний встретить вполне реально, но отдельные сторонние инсталляции не пользуются спросом. На деле, задний парктроник лучше представлен на рынке, в результате чего стоит дешевле. Многие полагают, что это не проблема и можно поставить задний парктроник спереди.

• Обратите внимание, при всей схожести не рекомендуется ставить задний парктроник в передний бампер, так как разные типы радаров отличаются по длине проводов, а также по типу срабатывания. Если задний радар автоматически срабатывает при включении задней скорости, попытка установить такую же систему впереди может стать причиной неудобств.

1. Прежде всего, придется самостоятельно включать парктроник при парковке и отключать его после начала движения. Если же оставить включенным устройство, тогда при езде будут ложные срабатывания.
2. Второе, это проводка, рассчитанная на установку датчиков в задний бампер. Обычно стандартной длины проводов просто не хватит.
3. Третье, сам электронный блок парктроника нельзя поставить в моторном отеке и его нужно будет ставить в салон.
4. Четвертое, задний парктроник имеет радиус срабатывания около 1.2-2 метра. Спереди такой дальности просто не нужно.

По указанным причинам для установки вперед лучше ставить только особые передние парктроники. Такое решение имеет вход для подключения к датчику скорости. Это позволяет после разгона до 20км/ч отключить устройство, то есть данные парктроники передние работают в автоматическом режиме. Еще передний парктроник имеет настройку чувствительности датчиков (от 1.5 метров до 60 см), что оптимально при установке радара спереди.

Какой парктроник выбрать и где дешевле купить

При движении автомобиля вперед все препятствия видны и так хорошо, поэтому нет смысла устанавливать датчики парктроника на передний бампер. Исходя из вышесказанного для самостоятельной установки в свой автомобиль, я выбрал парктроник с четырьмя ультразвуковыми датчиками для установки на задний бампер, с оповещением звуковым сигналом и выводом графической и цифровой информации на дисплей.

После определения конфигурации радара удовлетворяющей моим требованиям и поиска парктроника в Интернете, нашел подходящий по цене и качеству в китайском интернет-магазине AliExpress. В результате, с учетом самостоятельного монтажа и стоимости материалов, мои затраты на установку парктроника в автомобиль составили чуть больше $11.

На фотографии представлен набор комплектующих для установки парктроника в автомобиль. В наборе есть даже специальная фреза, для сверления отверстий в бампере для монтажа ультразвуковых парковочных датчиков.

Стоимость парктроника и стоимость установки

Стоимость парктроника в зависимости от модели, комплектации, производителя колеблется от 900 рублей до 11400 рублей. На цену так же влияет, в каком регионе производится продажа данного устройства.

Цены на установку парктроника колеблются в пределах 1000 рублей. К примеру, такая цена на установку парктроника действует в республике Мари – Эл.

Отдельно парктроники практически не продаются. Изделие почти всегда продается с установкой. То есть в цену изделия заложена и стоимость установки. В Москве парктроники для заднего бампера марки PARKMASTER можно приобрести с установкой по ценам от 5300 рублей до 6100 рублей. Естественно, что цена зависит от модификации, комплектации изделия. Выгода в этом есть. Вместе с установкой вы получаете и гарантии от фирмы, производящей установку. В течение 3-х лет вы можете рассчитывать на гарантийное обслуживание и ремонт.

Проверка парктроника перед установкой в автомобиль

Перед установкой парктроника в автомобиль, для исключения неожиданностей, необходимо проверить его на работоспособность. Для этого нужно, в соответствии с выше приведённой структурной схемой, подключить к электронному блоку управления все датчики, дисплей и подать на него соблюдая полярность питающее напряжение +12 В постоянного тока от блока питания, рассчитанного на ток не менее 0,3 А или аккумулятора. Ошибиться тут невозможно, так как все разъёмы разные, за исключением разъемов для подключения парковочных датчиков. Но при проверке очередность подключения датчиков значения не имеет, так как они взаимозаменяемые.

Если датчики оставить лежащими на столе, то проверить парктроник в работе будет невозможно. Поэтому нужно сымитировать их установку на бампер автомобиля. Для этого в листе гофрированного картона или любого другого листового материала нужно просверлить фрезой из комплекта четыре отверстия и установить в них ультразвуковые датчики, как показано на фотографии. Расстояние между отверстиями должно быть более 10 см.

Далее направить лист с датчиками в пространство, свободное на два метра от препятствий и включить парктроник. Осталось для проверки походить перед датчиками и посмотреть, что отображается на мониторе. Если все работает, то можно приступать к монтажу радара в кузове автомобиля.

Для интереса и оценки качества парктроника вскрыл блок управления, его печатная плата на фотографии. Наличие маркировки элементов, аккуратность монтажа, высокое качество паек и запас по напряжению у электролитических конденсаторов порадовали.

Советы и рекомендации

Прежде всего, при выборе парктроника нужно учитывать, что его дисплей может устанавливаться не только на торпедо, но также и на зеркале заднего вида или даже на крыше сзади.

Кстати, потолочный дисплей выдает «перевернутое» изображение и рассчитан на то, что оно отражается в зеркале заднего вида. Такое решение хорошо видно через зеркало заднего вида, что особенно удобно для водителей, которые привыкли парковать машину по зеркалам.

Еще можно отдельно выделить совмещенные камеры заднего вида и парктроники, установка таких решений не сильно отличается по сложности по сравнению с монтажом только датчиков парковочного радара.

Рекомендуем также прочитать статью о том, как установить электрические стеклоподъемники своими руками. Из этой статьи вы узнаете об особенностях установки электро стеклоподъемников на машину, а также на какие тонкости и нюансы следует обращать внимание в рамках выполнения данной процедуры.

Преимуществом подобных устройств является то, что парктроники данного типа выдают информацию о расстоянии поверх изображения с камеры заднего вида. В любом случае, при выборе парковочного радара нужно учитывать рассмотренные выше особенности.

Также добавим, что дополнительно многие владельцы красят датчики парктроника в цвет автомобиля в целях улучшения внешнего вида авто. Как правило, грамотно выполненная покраска не оказывает влияния на качественные датчики и на точность их срабатывания. Однако бывает и так, что дешевые парктроники могут работать некорректно в случае их окраски.

Параллельно следует отметить, что не рекомендуется размещать сам электронный блок парктроника возле электронных блоков автомобиля. То же самое можно сказать о проводке от парковочного радара. Дело в том, что возможны помехи, которые будут оказывать влияние на парктроник или на электрооборудование авто.

Установка парктроников Установка Парктроника Своими Руками от Сергея Зайцева

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Как установить и подключить устройство?

Как можно правильно произвести монтаж устройства в бампер авто, как отрегулировать и как осуществляется покраска в нужный цвет — об этом мы расскажем далее:

1. Для начала необходимо правильно подготовить место для монтажа прибора. Электронный блок управления гаджетом монтируется в багажном отделении, вам необходимо правильно выбрать само место установки. Можно вмонтировать девайс под пластиковой обшивкой багажника либо в свободном пространстве под крылом. Это не важно, главное, чтобы на блок управления не воздействовала влага и другие внешние факторы.
2. Теперь можно приступить к подготовке самого бампера и в первую очередь его необходимо тщательно вымыть. После этого, учитывая количество регуляторов, которые идут в комплекте к девайсу, следует правильно разметить этот элемент кузова. Как правило, современные гаджеты оснащаются четырьмя датчикам, в соответствии с этим количеством можно правильно разметить бампер. Как правило, крайние два регулятора разносятся на боковые, радиусные части бампера. То расстояние, которое осталось, можно разделить на соответствующее количество частей, в зависимости от числа регуляторов, которые идут в комплекте.
3. Что касается непосредственно разметки, то ее можно сделать с помощью фломастера или маркера. Чтобы не испортить цвет кузова, маркер в дальнейшем смывается с помощью спирта. Также следует отметить, что разметка делается в соответствии с определенными параметрами гаджета, то есть необходимо учитывать показатели работы устройства, отмеченные в инструкции. В большинстве случаев уровень высоты от земли составляет полметра.
4. Используя фрезу, необходимо высверлить соответствующие отверстия в бампере, после чего вмонтировать в них регуляторы. В большинстве случаев регуляторы без проблем устанавливаются в посадочные места, но для большей уверенности в том, что они не выпадут, их можно посадить на клей.
5. Перед тем, как красить регуляторы в нужный цвет, их надо подключить к блоку управления, а также к монитору. Для этого используется схема, идущая в комплекте. Далее, нужно красить выводы датчиков, чтобы они были в тон бампера. В принципе, выводы можно и не красить, все зависит от ваших предпочтений.
6. Завершающим этапом будет диагностика и тестирование рабочего состояния гаджета, при этом тестирование должно производиться с препятствиями.

Установка датчика в бампер
В целом процесс монтажа гаджета не особо сложный, в принципе, при желании с этой процедурой сможет справиться любой. Если у вас есть сомнения по этому поводу, то лучше один раз заплатить и довериться специалистам, зато быть уверенным в работоспособности устройства.

Инструкция по установке парктроника на автомобиль своими руками

Технология монтажа радара на автомобили разных производителей и моделей мало чем отличается и поэтому приведенная инструкция для самостоятельной установки парктроника на примере автомобиля Хендай Гетц будет полезна владельцу любого автомобиля.

Прокладка провода от монитора к электронному блоку

Кабель от монитора к электронному блоку парктроника было решено протянуть между обшивкой потолка и крышей автомобиля. Это самый короткий путь, не требующий снятия обшивки.

Обшивка потолка у зеркала заднего вида была на пару сантиметров отведена вниз и в образовавшийся зазор, для удобства работы был вставлен кусок пенопласта.

У потолка двери багажника обшивка была освобождена от резинового уплотнителя и тоже отведена на пару сантиметров вниз. Далее была осуществлена попытка протянуть стальную проволоку диаметром около двух миллиметров через образовавшиеся зазоры от багажника к зеркалу заднего вида. Но, к сожалению проволока во что-то упиралась и несмотря на многочисленные попытки продеть ее не получилось.

Проблему решил путем протаскивания проволоки в несколько этапов. Сначала от зеркала заднего вида в зазор, который сделал, освободив от резинового уплотнителя обшивку потолка у верха водительской двери, затем через второй зазор у левой задней двери и далее через зазор в багажнике. С помощью проволоки сначала была протянута веревка.

Для исключения повреждения разъема монитора он был прикреплен к веревке с помощью изоленты, как на фотографии. Осталось потянуть аккуратно за веревку и провод легко пройдет за обшивкой к багажнику. Эту работу я выполнил на стоянке во дворе дома за 15 минут.

Снятие пластиковых панелей

Для скрытой прокладки проводов от ультразвуковых датчиков и подачи на электронный блок питающего напряжения необходимо освободить левую часть багажника от пластиковой панели.

На первом шаге нужно запрокинуть задние кресла и снять напольное покрытие багажника. Оно закреплено с помощью нескольких саморезов и клипс. Снимается без трудностей.

Далее нужно снять пластиковую панель задней стенки багажника. Для этого вывинчиваются все видимые саморезы и болты, и панель со значительным усилием сдвигается вверх. Она держится на четырех клипсах и снимается хорошо.

Для начала установки парктроника осталось только снять боковую левую панель багажника. Опять нужно вывинтить все видимые винты. Далее со стороны левой двери оттянуть ее от корпуса автомобиля и когда освободятся две клипсы потянуть панель на себя.

Установка ультразвуковых датчиков парктроника на бампер

Производители радаров рекомендую устанавливать датчики заднего парктроника на высоте 50-70 мм от поверхности дороги. Таким образом, датчики можно было установить на черный молдинг или на верхнюю часть бампера. Я выбрал второй вариант.

На фотографии представлен чертеж с рекомендуемыми размерами установки датчиков радара. В зависимости от ширины автомобиля размеры нужно откорректировать.

Так как диаметр датчиков составлял 22 мм, то от верхней линии бампера был сделан отступ 40 мм. Центры сверления отверстий были нанесены непосредственно на поверхности бампера с помощью спиртового маркера.

Так как торцевая фреза имела в центре сверло, то точно просверлить отверстия с помощью электродрели не составило труда. Кромки отверстий получились аккуратными, без заусенцев. Для сверления можно воспользоваться и аккумуляторным шуруповертом.

В задней стенке багажника имелось отверстие, через которое проходил провод от задней противотуманной фары. Через него и было решено проложить провода от ультразвуковых датчиков. Резиновое уплотнительное кольцо было снято и с помощью стальной проволоки, продетой через просверленное отверстие рядом с противотуманной фарой, была протянута веревка.

Далее проволока была продета через отверстие для установки крайнего датчика в отверстие для установки центрального датчика и затем протянута веревка.

К веревке с помощью изоляционной ленты, как показано на фотографии, был закреплен разъем датчика и за него провод протянут в багажник. Протяжку нужно выполнять без усилий, чтобы не повредить провода и разъемы датчиков.

Для исключения перетирания проводов датчиков об стальные края кузова автомобиля и герметизации, в уплотнительном кольце ножом была сделана прорезь, через которую продеты провода. Далее уплотнение было установлено на место.

При установке датчиков в бампер необходимо их сориентировать таким образом, чтобы стрелка, нанесенная на их корпусах, указывала в верх.

Попытка закрепить ультразвуковой датчик в бампере с первого раза не увенчалась успехом. Датчик не хотел держаться. Оказалось, что силиконовые фиксаторы были рассчитаны для крепления на тонкой стенке, а толщина бампера составляла 2,5 мм. Пришлось с помощью ножа удалить часть каждого фиксатора, чтобы зазор между ними и фланцем датчика составлял 2,5 мм. После доработки датчики зафиксировались крепко. Ногтем пальца вытащить их было невозможно. Поэтому клей не понадобился.

После закрепления ультразвуковых задних датчиков на бампере автомобиля идущие от них провода были стянуты с помощью пластиковых хомутов с проводами, идущими от противотуманной фары.

Подробная установка парктроника своими руками

Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.

Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.

Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.

Начинается установка парктроника с разбора багажника автомобиля. Я снял декоративную защитную пластмассу и боковую обшивку.Задний ход в Hyundai Accent находится на правом фонаре, поэтому все провода будем тянуть к нему. Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.

Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.

Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.

Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.

Готовые отверстия подрезаем ножом от фасок и заусенцев.

Следующий этап — прокладка проводов под парктроники. Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку. Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.

Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.

Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.

Определяемся с местом под блок парктроника.

Оставшийся клубок проводов закрепляем и по возможности прячем где-то в багажнике. Я разместил их в нише багажника.

Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.

Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.

Протянув все провода в багажник, подключаем их к центральному блоку парктроника.

Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.

Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.

Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.

Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.

Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.

На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.

Для вас трудился — автоэлектрик Сергей Зайцев!

Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2

Монтаж

Давайте посмотрим, как выполняется установка переднего парктроника самостоятельно. Для этого понадобится немного свободного времени и аккуратность.

Бампер необходимо снять. Затем его тщательно отмывают от загрязнений. На новых моделях авто производители уже сделали разметку – она точная, так как делается еще на заводе. Разметка представляет собой четыре точки для монтажа ультразвуковых парковочных датчиков. Но на более старых моделях такой разметки нет – в таком случае ее нужно сделать самостоятельно.

В процессе разметки необходимо учитывать, что датчики должны быть установлены на высоте примерно 50 сантиметров от поверхности земли. Ниже устанавливать смысла нет – теряется эффективность и полезность. Точку монтажа размечают таким образом, чтобы она была примерно посередине бампера. Также важно следить за тем, чтобы расстояние от краев бампера было одинаковым. Между сенсорами расстояние также должно быть одинаковым – это актуально, если парктроник имеет 4 датчика. Но в большинстве недорогих моделей предлагается только два сенсора. При разметке следует знать, что не допускается, чтобы датчик был закрыт номерным знаком или молдингами.

Когда разметка выполнена, необходимо проделать отверстия в бампере для монтажа ультразвуковых датчиков парктроника. Обычно в комплекте имеется фреза. Диаметр ее соответствует диаметру датчика. Используя электрическую дрель, на небольших оборотах фрезой аккуратно проделывают отверстия в размеченных точках. Далее в отверстие устанавливается датчик. Важно, чтобы монтаж выполнялся без перекосов.

Установка парктроника

Установка датчиков на переднем бампере

Блок управления парктроника обычно ставится в багажнике. Монтаж парктроника, конечно, лучше начинать с заднего бампера. Но мы сначала опишем установку датчиков на переднем бампере, а потом на заднем. Рассмотрим, как монтируется парктроник с двумя передними и двумя задними датчиками.
Перед началом монтажа бампер рекомендуется снять с автомобиля. Его, естественно, нужно почистить и помыть. Возможно, что на бампере есть уже заводская разметка установки датчиков парктроника. Если она отсутствует, сделаем разметку сами. Надо учесть, что датчики устанавливаются на высоте не менее 50 сантиметров от поверхности земли. Размечаем места установки датчиков так, чтобы они находились на равном расстоянии друг от друга, от края бампера.

Датчики не должны наезжать на номерной знак и его молдинг. Затем берем дрель с тонким сверлом и делаем отверстия в бампере. Специальной фрезой, она входит в комплект парктроника, расширяем отверстия. Вставляем в отверстия датчики. Провода датчиков закрепляем хомутами. Крепятся они на бампере. Датчики должны стоять по отношению к земле под прямым углом.

Если бампер у машины вогнутый, то используются датчики со специальным корректирующим корпусом. Затем заводим провода в салон. Через двигатель их лучше вести с правой стороны. В салон провода пропускаются через перчаточный блок. К блоку управления провода идут через боковую стойку. Для этого нужно удалить из нее уплотнитель и пропустить провода по образовавшейся полости. В багажнике подключаем провода от передних датчиков к блоку управления. Остатки проводов убираем под обшивку.

Монтаж датчиков на заднем бампере

Действия те же. как и при монтаже датчиков на переднем бампере. Только предварительно в салоне багажника сдвигаем обшивку. Провода, идущие к датчикам, можно пропустить через задние фонари.

Устройство должно быть заземлено. Для этого с обеих сторон багажника есть точки заземления. Оповещающее устройство, например, дисплей, устанавливается в передней части автомобиля. Чаще всего у левой стойки. Надо учитывать, что парктроник работает от сети постоянного тока. Поэтому при монтаже нужно соблюдать схему подключения.

Обычно такая схема идет в комплекте с самим устройством. Нельзя путать «плюс» и «минус» схемы, прибор работать не будет или пойдут искажения. В комплекте не поставляется монтажный провод для разводки по автомашине. Поэтому его придется докупать самому. Купить нужно будет провод для подключения питания, для подключения системы оповещения. Гофру для защиты проводов, изоленту, крепеж, в частности, хомуты.

Примерная схема подключения парктроника приведена на картинке ниже:

Все работы по установке парктроника занимают не более 3 часов.

Тестирование парктроника

Самая надежная проверка работы парктроника – это тестирование его на специальном стенде. В таком тесте можно полностью проверить его работоспособность в самых разных режимах. Если проверять парктроник самому, то лучше это сделать на хорошо изученном маршруте, там, где вы знаете все препятствия, например, при парковке около своего дома. Проверьте, как он реагирует на помеху на различных расстояниях. Как ведет себя при изменении обстановки. Например, при появлении вблизи автомашины. Но лучше не поленитесь, отнесите его в автосервис и погоняйте на стенде.
