Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Ремонт отопителя ВАЗ 2109 высокая панель. Снятие и установка панели. Устройство отопителя.

https://youtube.com/watch?v=ePzkrcOY_NA

Система отопления

Как правило, отопительная система автомобиля Ваз 2109 состоит из нескольких основных элементов и узлов, проведенных ниже.

Отопитель

Ваз 2109 система отопления салона

Сам отопитель или печка – главное звено в системе отопления. Крепится он 4-мя гайками в салоне автомобиля под приборной панелью к болтам. На печке установлены бывают воздуховоды, которые фиксируются к панели приборов снизу. В их конструкции обязательны уплотняющие прокладки.

Из чего состоит печка

Отопитель системы Ваз 2109 состоит из:

• 2-ух пластмассовых кожухов, соединяемых между собой скобами (скобы крепления соединяются по периметру);
• Специального жгута, закладываемого в пазы для уплотнения;
• Электровентилятора, который принудительно подает воздух в салон и крепится винтами поверх печки;

Примечание. Моторчик установлен на печке так, чтобы его демонтаж был удобен и не вызывал никаких сложностей.

• Радиатора подогрева, который установлен в кожухах отопителя;
• Краника;
• Насоса системы охлаждения, который осуществляет циркуляцию жидкости через радиатор;
• Рукоятками печки, которые позволяют осуществлять управление отопителем.

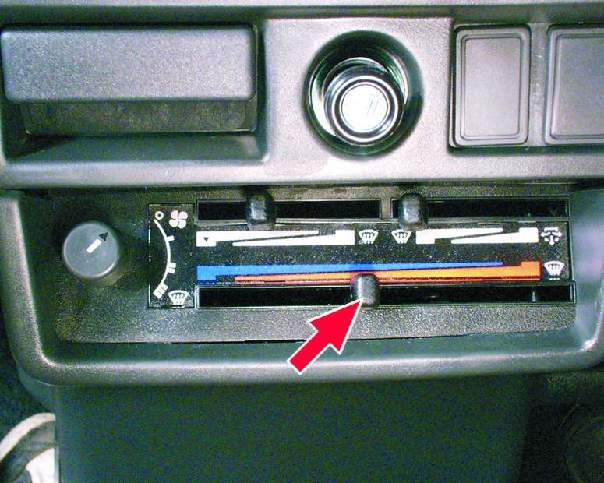

Управление рукоятками печки

Добиться наиболее комфортных условий в салоне можно, если перемещать ручки управления печкой и регулируя положение сопел следующим способом:

• Верхняя правая ручка регулирует подачу воздуха к ногам водителя и переднего пассажира (если положение крайнее левое – подача максимальная, если ручка в крайнем положении справа – подача перекрыта).

Ручки-регуляторы

• Левая верхняя ручка регулирует подачу воздуха на лобовое стекло.
• Нижняя ручка регулирует температуру воздуха, который поступает в салон (крайнее левое положение – холодный воздух, крайнее правое положение – горячий).
• Левой кнопкой-вращалкой, видной на фото выше, подключается вентилятор печки. Он позволит увеличить подачу воздуха. Кнопка имеет 4 положения: 0 – выключенное состояние, 1 – начальная скорость, 2 – средняя скорость, 3 – максимальная скорость.

Если температура воздуха на улице минус 20 градусов Цельсия, печка начинает обеспечивать максимальный режим обогрева автоматически. Показатели в данном случае следующие:

• +20 градусов Цельсия обеспечивается в салоне транспортного средства;
• +25 градусов Цельсия обеспечивается в зоне ног пассажира и водителя.

Радиатор

Радиатор отопителя «девятки»

Это одна из важнейших деталей системы отопления автомобиля. К сожалению, радиатор в Ваз 2109 в течении прохождения определенного количества времени начинает протекать. Следы тосола на пассажирском коврике или под ковриком – симптом протечки радиатора отопителя. В этом случае на Ваз 21093 отопление салона будет стопроцентно нарушено и придется заменить радиатор.

Виды радиаторов

Для Ваз 2109 существует несколько основных видов радиатора. Самыми популярными считаются:

• Алюминиевый оригинальный;
• Алюминиевый неоригинальный;
• Медный.

Из всей этой троицы самым дорогим является медный радиатор, который можно и запаять в случае чего и который в значительной степени надежнее остальных. Алюминиевые радиаторы менее надежны, зато дешевле. Оригинальный стоит примерно около 700 российских рублей, в то время, как неоригинальный можно и за 400 рублей купить. Конструкция обоих видов алюминиевых радиаторов различна:

• Пластины в оригинальном радиаторе расположены гораздо плотнее, чем в неоригинальном варианте.
• Площадь теплообмена в неоригинальном радиаторе меньше, чем в оригинальном.
• Конструкция алюминиевого оригинального радиатора намного прочнее.
• На оригинальном радиаторе воздух начинает теплеть уже при температуре ОЖ в 60 градусов, а в неоригинальном только при 90 градусах и выше.
• Внутри радиаторов оригинальных имеются специальные завихрители ОЖ, выполненные в виде спиральных лент. Они значительно повышают эффективность работы, ведь ОЖ не «пролетает» сквозь радиатор, а медленно циркулирует, эффективнее отдавая тепло.

Замена радиатора

Нужна в том случае, если старый уже не функционирует достаточно эффективно. Проводится замена следующим способом:

• Откручивается передняя панель.
• Радиатор демонтируется и выводится аккуратно из своего места.
• Устанавливается новый.

Примечание. Мастера-самоучки рекомендуют снимать радиатор снизу панели приборов, где нижняя полка и мешает это сделать. Эта полка отпиливается, а после установки нового радиатора крепится на саморезах, и в дальнейшем ее снятие будет легким делом.

https://youtube.com/watch?v=NGX4K-K2HqU

Вытяжная вентиляция

На Ваз 2109 система отопления салона примечательна вытяжной вентиляцией, обеспечивающей отсос воздуха из салона. Находится эта вентиляция на Ваз 2109 сзади. Кроме обеспечения отсоса воздуха, вытяжная вентиляция осуществляется также через разряжение, которое возникает у дефлекторов при движении транспортного средства.

Клапана

Вытяжная вентиляция

Вытяжная вентиляция на некоторых версиях Ваз 2109 наделена штатно клапанами, которые служат для увеличения количества свежего проточного воздуха в салоне. В сырую же погоду эти самые клапана помогают снизить запотевание стекол. В основном, модели Ваз 2109 этими клапанами не наделены, и большинство владельцев самостоятельно устанавливают их на свои автомобили. Что нужно сделать для того чтобы установить клапана:

• Достаточно сделать технологические отверстия в кузове.
• Снять задний бампер.
• Разметить посадочные места для клапанов.
• Вставить клапана.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.
