Обновлено: 18.02.2021

В моем автосервисе окрасочно-сушильная камера появилась одной из первых, если говорить в целом о серьезном оборудовании. Но сначала была небольшая самоделка, в результате от которой я отказался по определенным причинам, о чем еще упомяну. Когда появились свободные средства приобрел под свои задачи то, что нужно. Но если ни средств, ни бизнеса у вас нет как такового, то можно попробовать соорудить и самоделку.

Репутация фирмы-производителя и стоимость играют немаловажную роль при выборе, но определяющим должно стать соответствие приобретаемого оборудования тем условиям, в которых окрасочно-сушильная камера будет работать.

Расскажу в статье некоторые особенности, которым должна соответствовать камера, какие на рынке есть производители и на что вообще стоит обращать внимание при покупке.

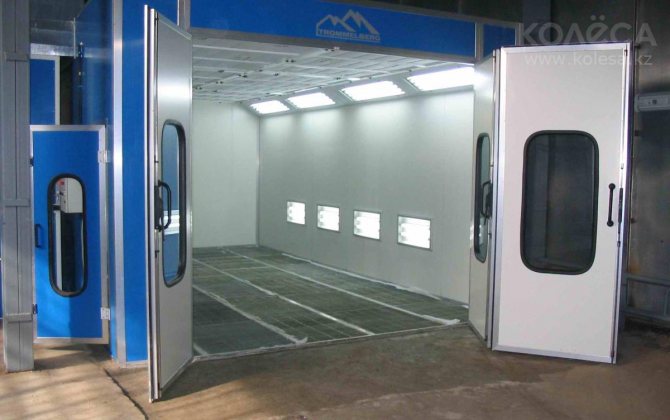

Конструктивные особенности

Продажа и производство покрасочных камер – ответственный и сложный процесс, т.к. производитель должен продумывать конструкцию думая прежде всего о безопасности и здоровье человека.

Будем говорить о камерах для автомобилей используемых на СТО. Покрасочные работы осуществляются поточным методом, а подготовка к окрашиванию и последующая сушка происходит в разных помещениях.

Для покрасочных работ необходимо теплое помещение. Поэтому стены камеры, изготовленные из сэндвич-панелей, должны быть дополнительно утеплены с использованием минваты или пенополистирола. Приток тепла обеспечивается за счет использования тепловых генераторов, подающих в камеру воздух нужной температуры. Поддержание неизменной температуры достигается за счет использования автоматизированного управления отопительно-тепловыми установками. Теплогенераторы используются дизельные, газовые, электрические, в зависимости от первоначальных требований и условий. Долговечность нагревательных элементов достигается за счет использования при их производстве марок нержавеющей термостойкой стали и конечно своевременного обслуживания этого оборудования.

Для доступа к системе дымоотведения и ее регулярной очистки предусмотрены люки.

В подготовительной зоне покрасочно-сушильной камеры производится ряд предварительных работ: очистка от внешних загрязнителей и следов коррозии, шпатлевка, грунтовка и пр. Ходом работ управляют дистанционно с пульта, расположенного, согласно требованиям безопасности, в отдельном помещении. Там же расположен монитор и силовая часть.

Дистанционно управляется:

• система вентиляции;
• освещение в окрасочной камере;
• смена рабочих режимов окрасочной камеры;
• работа нагревательных систем;
• работа датчиков (давление, перегрев, газоанализатор)
• система пожаротушения

Покрасочная камера

Вентиляция в покрасочной камере Что нужно что бы начать

Принцип работы

Еще до поступления в рабочую зону, воздух в покрасочной камере нагревается до необходимой температуры (в режиме окраски +20 градусов). Следующим шагом идет очистка системой фильтрации от пыли. После такой подготовки начинается этап окраски автомобиля, в ходе которого отработанная смесь воздуха с мелкими частицами краски и растворителя выводится за пределы камеры. В определённых случаях до 90 процентов воздуха подвергается очистке и используется повторно. Процент выброса воздуха наружу обуславливается режимом работы камеры.

Режимы работы порошковой покрасочной камеры:

• Окраска машины;
• Продувка;
• Сушка;
• Охлаждение

В ходе окраски воздушная смесь очищается системой фильтрования, разогревается термооборудованием до необходимой температуры, следом попадает в верхнюю часть камеры, где фильтруется повторно. После этого подготовленный воздух равномерным потоком поступает в нижнюю часть рабочего пространства. Постоянная циркуляция воздуха обязательна для вытягивания мельчайших частиц красочной пыли вытяжными напольными вентиляторами. Для фильтрации воздуха на данном этапе применяются сухие фильтры, также находящиеся в полу. На следующем этапе воздух прогоняется сквозь вытяжные фильтры, после чего выводится на улицу. Таким образом, при окраске осуществляется постоянный воздухообмен.

После этого идет режим просушки, в ходе которого автоматикой запускается режим продувки, длящийся около 5 мин. Этого времени хватает для очистки воздуха в рабочем помещении от паров различных веществ, представляющих опасность для человека.

По завершении продувки откроется заслонка рециркуляции. Начинается переход к режиму, когда воздух циркулирует в рабочем помещении. В ходе этой операции до 20% воздушной смеси из камеры окрашивания выводится в атмосферу, одновременно замещаясь тем же количеством воздуха извне. Благодаря постоянно осуществляющейся циркуляции воздуха пары растворителя выводятся из помещения.

Автоматическая покрасочная камера для порошковой окраски действует в режиме просушки около 40 минут, после чего воздух перестает нагреваться, заслонка рециркуляции закрывается, и в работу вступают вентиляторы. Поступающий наружный воздух эффективно охлаждает окрашиваемую деталь или автомобиль

Простая покрасочная камера в Гараже, своими руками. #покраскаавто

Как размещать агрегатные блоки в покрасочной камере?

Как размещать агрегатные блоки?
Комплектация агрегатного блока, вентиляционных систем, нагревательных элементов должна быть согласована с размерами камеры для покраски. Вся ее работа зависит от мощности установленной дизельной горелки, обеспечивающей любой режим работы камеры независимо от погодных условий, например, стандартная дизельная горелка поддерживает постоянную температуру в режиме окраски до 20 градусов, несмотря на то, что, допустим, температура наружного воздуха равна минус 10, горелки с большей мощностью могут работать и при минус 40 градусов.

Вентиляция в покрасочной камере

Основным отличием камер друг от друга является то, как устроена их система вентилирования. Устройство покрасочной камеры предполагает следующие варианты вентилирования:

• Повышенное или разряженное давление
• Тупиковый или проходной тип
• Использование одного мотора или более

При распылении краски, в воздух выбрасывается значительное количество вредных веществ. Поэтому маляр, работающий внутри помещения, обязан постоянно использовать респиратор для защиты органов дыхания.

Для очистки воздуха устанавливаются вытяжки. Дешевым вариантом решения проблемы очистки воздуха могут стать воздушные клапаны, используемые вместо вытяжек.

Для качественной работы камеры, построенной по проекту с одномоторной вентиляцией, обязательно использовать половые и потолочные воздушные клапаны. Потоки воздуха, направленные с крыши камеры, принуждают туман краски оседать вниз, не загрязняя окрашиваемый автомобиль. Не допускают его распространения по всему помещению. Моторы, установленные на уровне пола, затягивают воздух, который впоследствии проходит сквозь фильтры и удаляется за пределы камеры окрашивания.

Если вентиляция автомобильной окрасочной камеры спроектирована по двухмоторному типу, то нагнетание воздуха и направление потоков в фильтрующие устройства происходит без дополнительных устройств. Использование двух моторов обеспечивается циркуляция отфильтрованного воздуха по камере покраски.

Позаботиться о будущей безопасности рабочего персонала лучше заранее еще на этапе строительства и монтажа. Нужно не забыть про:

• Обязательное наличие систем тушения пожара и датчиков дыма и огня;
• Применение термостойких материалов при отделке стен (для утепления полость между термостойким материалом и бетоном заполняется минватой).

Типовые конструкции и принцип работы камеры

Основное требование к камере – чистый воздух нужной температуры. Идея проста, но добиться ее реализации, учитывая коммерческий характер конструкции, довольно проблематично. Первое, что нужно учесть при проектировании – требуемую скорость облуживания. Проектирование должно предусматривать развитие бизнеса, что в первую очередь относится к возможности дополнить помещение собственной колерной (или отдельной мастерской) и установки оборудования помощнее. На фото этой камеры видно, что у маляров имеется возможность передвигаться на подъемниках, однако прежде всего стоит обратить внимание на грамотную комбинацию светильников и решетки вентиляции.

Пристроить к камере мастерскую или выделить помещение для колеровки сложно, но не менее сложным может оказаться перевести оборудование на собственные генераторы энергии. Последнее условие напрямую касается проводки, но потребоваться может и место для сварочного аппарата (компрессора). В плане объема покраски выделяют два вида покрасочной камеры:

1. Промышленная – в наличии или в теории рельсы и аппараты для поднятия машины и автоматизации передвижения, гидравлические корзины и мощные сварочные аппараты.
2. Коммерческая – бокс из листового железа или кирпичный блок, запуск оборудования от стандартной электросети (в редком случае применяются сварочные электростанции), размер редко покидает достаточные для покраски легковых авто пределы 5х10м.

Покрасочная камера своими руками с Юрием Герладжи

Покрасочные процедуры должны проводиться в полностью очищенной от пыли и насекомых атмосфере. Начинающим малярам приходится очищать помещение от пыли своими руками при помощи тряпок и искусственной водной завесы. Однако проект камеры должен включать три этапа вентилирования, реализация которых без автоматизации невозможна:

1. Первоначальный забор воздуха, фильтрация и прогрев помещения до комнатной температуры.
2. Этап покраски – непрерывное нагнетание воздуха и прогрев до 25-30 ˚C.
3. Сушка – циркуляция прогретого до 30-60 ˚C воздуха.

Прогрев воздуха, вентиляция и теплоизоляция – части уравнения, напрямую влияющие друг на друга. Невозможно изменить один из этих элементов без изменения двух оставшихся. Неправильно устроенная изоляция на этапе сушки потребует устранения непрерывно образующегося конденсата. Поэтому рассчитывать вентиляцию нужно для обоих, обозначенных на этой схеме этапов покраски.

От чего зависит цена на покрасочную камеру?

Купить покрасочную камеру для авто конечно обойдется гораздо дороже, если делать все своими руками, но это того стоит. В среднем цены на хорошие камеры начинаются от 500 тысяч рублей.

Ценообразующими факторами являются:

1. Особенности конструкции конкретной модели;
2. Качество освещения;
3. Насколько продумана вентиляционная система;
4. Степень безопасности мастера по нанесению ЛКП;
5. Наличие пульта управления.

Цена зависит от множества факторов, даже цвет стен играет роль (при лучшем раскладе он должен быть идеально белым). Тип вентиляционной системы также играет немаловажную роль, существуют самые разные варианты вытяжек, типов установки и клапанов. Сэкономив и установив дешёвую систему вентиляции, вы неизменно потеряете в качестве покраски. Обязательно обратите внимание на то, чтобы использованные фильтры (фильтрующие элементы) можно было легко демонтировать и быстро заменить на новые. Это значительно сократит время простоя окрасочно-сушильной камеры, тем самым повысив экономические показатели вашего бизнеса.

Еще одним типом оборудования, от стоимости которого зависит итоговая цена проекта, являются теплообменники. Как я уже говорил, эти устройства создают необходимую температуру для проведения работ по окраске. Контроль за температурным режимом происходит в автоматическом режиме. За это отвечают датчики, основанные на тепловых реле. Вентиляторы, определяющие скорость циркуляции воздуха, также влияют на температуру в помещении.

Оборудование для покрасочно-сушильной камеры достаточно энергозатратно. Поэтому представителям небольшого бизнеса я советую покупать такую камеру, чтобы общая мощность приборов не превышала 10 кВт. В противном случае, счета за электроэнергию станут неподъёмными.

Преимущества и функциональные особенности покрасочного бокса

Покрасочные боксы для работы с автомобилями имеют ряд исключительных преимуществ, в сравнении с обычным боксом или покраской в необустроенном гараже. Профессиональная конструкция устроена уникальным образом, полностью исключающим проникновение внешних раздражителей (пыль, мусор) внутрь помещения. Это позволяет создать ровный и глянцевый малярный слой.

Одно из главных качеств покрасочной камеры для авто – возможность самостоятельного обустройства.

Для этого не требуются специальные условия, достаточно соблюдать стандарты строительства и строго придерживаться правил пожарной безопасности.

Покрасочная камера своими руками?

Если вы не планируете постоянно заниматься покрасочными работами и для вас это скорее хобби, а не бизнес, то можно попробовать соорудить камеру своими руками. Любое помещение, походящее по габаритам можно переоборудовать под малярный бокс. Дополнительным плюсом является возможность демонтировать оборудование после окончания работ, и использовать его по иному назначению.

Обязательным является грамотно разместить систему притока и оттока воздуха, если этого не сделать в камере может возникать турбулентность. Давление внутри камеры регулируется с помощью предназначенных для этого отверстий. Воздух не должен перемещаться внутри слишком быстро, так как это негативно сказывается на качестве окрасочных работ.

Список необходимого оборудования для самостоятельного обустройства малярного бокса:

• Воздушный компрессор с давлением от 8 до 12 атмосфер. В комплекте с ним должен быть ресивер, отделитель масла от воды;
• Галогеновые прожекторы (четыре штуки мощностью 1.5 киловатт) или тепловая пушка, гидрофильтры тканевые;
• Минимум 3 диодных светильника;
• Минимум 6 люминесцентных ламп удлинённых;
• Пленка армированная полипропиленовая.

Любопытным вариантом является применение промышленных кислородных баллонов вместо компрессора. Этот вариант несет в себе огромный риск мгновенного возгорания в автоматической покрасочной камере, хватит и одной искры. Даже то, что при таком методе нанесение краски весьма удобно, слой ложится ровно и не нужно использовать для придания блеска дополнительных материалов, не должно склонить вас к этому выбору. Применение компрессора единственный вариант, отвечающий требованиям безопасности.

Существует ряд требований для помещения, где вы решили соорудить самодельную покрасочную камеру для авто:

• Максимальная герметизация;
• Утепление стен с отказом от использования горючих материалов;
• Необходимо на этапе проектирования заложить возможность беспрепятственной циркуляции потоков воздуха. Пол для этой цели делают в несколько слоев используя решетки, что гарантирует необходимый приход и отток воздуха;
• Беспрепятственный въезд и выезд из бокса;
• В том случае, если пол изготовлен из металла, он должен находиться на 40 сантиметров выше, чем пол в прилегающих помещениях. Для смягчения перепада высот необходим мостик;
• Двери должны быть герметичны и легко открываться. Это нужно для соблюдения норм пожарной безопасности;
• Стены должны быть покрыты матовой пленкой. Она будет притягивать и задерживать красочную пыль. Порошковое матовое напыление должно быть обработано противопожарным слоем;
• Не забывайте, что если воздуховод засорится, то испарения лакокрасочных изделий будут скапливаться внутри камеры, что может привести к возгоранию или взрыву;
• Позаботьтесь о поддержании влажности воздуха и степени освещенности помещения.

Рассмотрим плюсы и минусы самодельной покрасочной камеры.

Плюсы:

• Проектирование по собственному усмотрению, учитывая индивидуальные потребности;
• Меньшие финансовые затраты на возведение и обслуживание.

Минусы:

• Временные затраты;
• Ошибки, допущенные на этапе проектирования, могут привести к некорректной работе камеры покраски (лично я на этом обжегся).

Принцип устройства и работы окрасочной камеры

Малярная камера для окраски авто обязательно должна включать следующие компоненты:

1. Воздушный компрессор давлением 8-12 атмосфер. Данное устройство должно быть укомплектовано отделителем масла и воды и ресивером.
2. Вентиляторы. Для покрасочной камеры потребуются надувающий и приточный.
3. 4 1,5-киловаттных осветительных прожектора, которые содержат галогенные лампы, либо тепловая пушка. Эти компоненты нужны для сушки кузова.
4. Гидрофильтры из ткани.
5. Светодиодные светильники.
6. Длинные люминесцентные лампы.
7. Армированная полипропиленовая пленка.

Посмотрите также

Виды термохромных красок и пигментов, почему меняют цвет от температуры

Кроме того, покрасочная камера содержит нагревательный элемент. Также боксы должны оборудоваться системой автоматизации процесса, которая поддерживает требуемые параметры (температура воздуха, влажность и другие) на заданном уровне.

Обязательным для малярных камер считается наличие двух фильтров:

1. Грубой очистки. Данный фильтр располагается за вентилятором. Это устройство предназначено для удаления из воздуха частиц краски и пыли, твердых загрязнений. Данный фильтр обеспечивает защиту второго вентилятора.
2. Тонкой очистки. Изготавливается, в основном, из листовых или ячеистых фильтров, которые удаляют из воздуха мельчайшие загрязнения.

При выборе подобных боксов нужно учитывать следующее: конструкция камер должна обеспечивать надежную защиту от взрывоопасных газов, исключать обратное движение нагретого воздуха через трубы и автоматически отключать нагреватель вместе с вентилятором. Помимо этого, необходимо обращать внимание на мощность используемых приборов. В частности, если используется слабый вентилятор, то внутри бокса возможно образование зон турбулентности, из-за которых краска ляжет неровно.

Мнение эксперта

Захарова Ирина Юрьевна

Профи по клинингу с 15-ти летним стажем. Наш лучший эксперт.

Задать вопрос

Качественная вентиляционная система должна удалять токсические испарения в течение 10-20 минут. В случае если данный процесс занимает больше времени, то эмаль приобретает матовый оттенок.

В целях экономии электроэнергии покрасочные боксы оборудуют системой рециркуляции воздуха, которую запускают после окончания покраски автомобиля. Для этого приточная и вытяжная вентиляции соединяются между собой клапаном.

Покраска автомобиля в подобной камере проводится в течение нескольких этапов:

1. Осуществляется забор воздуха извне, после чего поступившие массы очищаются от загрязнений.
2. Нагнетание и прогрев воздуха до 25-30 градусов.
3. Покраска автомобиля.
4. Сушка машины, во время которой воздух в боксе прогревается до 30-60 градусов.

Порядок покраски зависит от типа автомобиля и ряда других особенностей. Легковые машины обрабатывают с помощью краскопультов. Но для окраски крупногабаритных автомобилей используется специальная водяная завеса.

То есть в данном случае эмаль подается непрерывным потоком из сопел, расположенных в потолке и стенах.

На что обратить особое внимание: важные моменты

Пожарная безопасность

Выбирая покрасочно-сушильную камеру придайте максимальное значение её безопсности. Потолок и стены обязаны делаться из панелей, наполненных негорючим материалом. Оператор должен иметь возможность прекратить подачу воздуха с пульта управления. Теплообменник, используемый в покрасочной камере, должен укомплектовываться предохраняющим от перегрева термостатом. Не забудьте проверить заземление. По окончании покрасочных работ обязательно совершить продувку с целью ликвидации паров растворителя, которые образуют пожароопасную смесь.

Очень желательна установка системы тушения пожара. Система вентиляции покрасочно-сушильной камеры должна постоянно поддерживать уровень содержания взрывоопасных веществ в воздухе за счет постоянной его рециркуляции.

Конструкция

Конструкция покрасочной камеры для порошковой окраски должна быть продумана до мелочей. При проведении работ не должно быть мертвых зон и завихрений. Для этого в различных точках пола и потолка камеры окрашивания, размещены фильтры. В пространстве под полом также находится воздуховод с клапанами. Это оборудование обеспечивает ликвидацию «мертвых зон» за счет своей точной настройки. Установка этих устройств связана с загрязнением напольных фильтров, в результате чего растет давление. В таких условиях образуется турбулентность и облака краски, которые приводят к снижению качества работы. Низкое давление приведет к попаданию внутрь пыли, оседающей на окрашиваемых деталях. Для адекватного восприятия различных цветовых оттенков, советую наносить на стены камеры исключительно белую краску, которая, к тому же должна быть негорючей, и долговечной.

Параметры воздушного потока

На это влияет тип вентиляционного блока, кол-во и мощность вентиляторов. Именно от этого показателя зависит качество работы камеры, потому что достаточный воздушный поток позволяет удалить избыточное количество лакокрасочного покрытия, не давая им оказаться на деталях кузова автомобиля. Рекомендованная скорость обмена воздуха — 0.25- 0.35м/сек.

Мощность теплообменника

Это напрямую влияет сможете ли вы проводить работы по окраске в зимний период, когда температура окружающего воздух падает ниже -20 градусов. При этом, необходимая температура внутри камеры составляет +22. Обратите внимание, что КПД будет выше при более толстых стальных стенках изделия. 1.5 мм это хорошая толщина стенок теплообменника.

Освещение

Желательно устанавливать как верхнее так, и нижнее освещение. Сверху расположатся горизонтальные неоновые, а снизу вертикальные двухламповые средства освещения. 1200 люкс – минимально допустимая яркость. Экономить на свете при покрасочных работах, тем более таких дорогих изделий, как кузов автомобиля, никак нельзя.

Нижнее основание

Различаются по типу материала изготовления: металл и бетон. При выборе предпочтение отдается основаниям из бетона, благодаря значительно более низкому сопротивлению воздуха. Это влечет за собой снижение давления, турбулентности воздушной массы и уменьшает вероятность появления тумана при покраске.

Технология нанесения краски

В связи с ростом требований в сфере экологии большую популярность приобрели те модели, в которых применяются окрасочные материалы, разбавляемые водой. Их использование заметно снижает количество выбросов вредных веществ в атмосферу.

Порошковые покрасочные камеры для авто также в числе лидеров продаж из-за быстрого нанесения лакокрасочного покрытия. Еще одним плюсом этого варианта является то, что перед повторным нанесением ЛКП не требуется проводить серьёзных работ по подготовке. Нанесенное по методу порошкового напыления полимерное покрытие значительно лучше выдерживает в последующем механическое воздействие.

Не забывайте о своем здоровье

Отдельным пунктом стоит соблюдение техники безопасности при работе в автомобильной окрасочной камере. Химические соединения, входящие в состав лакокрасочных покрытий, представляют угрозу для человека. Попадание краски в органы дыхания и зрения, равно как и её контакт с кожей, отрицательно сказывается на здоровье и может привести к длительной потере трудоспособности. Основными средствами защиты, применяемыми при работе внутри покрасочной камеры, являются защитный костюм, маска-респиратор и прочные перчатки. Угрозу также может представлять неисправная система вентиляции и электропроводки. Их некорректная работа может привести к возникновению пожара и взрыву.

Покупайте модель с удобным пультом управления

Пульт должен быть интуитивно понятен в управлении режимами работы (окраска, сушка, испарение). Помещение с пультом должно быть изолировано от лакокрасочных покрытий и их паров.

Тип и размер

Определитесь заранее с тем, какой вид транспортных средств будет обслуживаться. От этого зависит размер камеры. Для покраски грузового транспорта и автобусов рекомендуемая высота бокса составит 2.8 метра.

Учитывайте регион эксплуатации

Жаркий период даже в южных регионах нашей страны не больше четырех месяцев. Поэтому нужно обратить внимание предусматривает ли производитель оборудования возможность его эксплуатации в условиях холодного климата. При средней производительности окрасочной камеры в 60-70 автомобилей за месяц, длительный простой из-за морозов может ударить по карману владельца бизнеса.

Техническое обслуживание покрасочной камеры

После завершения этапа монтажа конструкций автомобильной покрасочной камеры необходимо обработать антистатиком поверхности стен и внутренние части турбины.

Регламентные технические работы проходят раз в полгода, если оборудование эксплуатируется в нормальном режиме.

Расходные элементы, например, фильтры меняются в зависимости от их изношенности. На этот показатель зачастую влияют внешние обстоятельства. Ресурс хорошего потолочного фильтра колеблется в рамках от 1 до 1.2 тыс часов. Для напольных и исходящих фильтров плановая замена наступает каждые 400-600 часов. Дизельная горелка проходит техническое обслуживание раз в полгода. Обычно весной и осенью происходит ее необходимая регулировка и замена изношенных или вышедших из строя деталей.

Последствия несвоевременного технического обслуживания

Контроль и своевременная замена расходных материалов являются обязательными условиями для того, чтобы оборудование проработало без поломок длительный срок.

Если упустить время и вовремя не заменить напольные и исходящие фильтры, это приведёт к тому, что возрастет давление, нагрузка на вытяжной мотор увеличится. А это приведет к возрастанию процента пыли в воздухе, появятся воздушные завихрения. Всё это прямые предпосылки к аварийным последствиям, вплоть до взрыва.

Последствия несвоевременной замены потолочных фильтров – взрыв из-за увеличения давления в верхней части кабины. Кроме того, это может привести к выходу из строя приточных двигателей, замена которых встанет в копеечку.

Если не обслуживать газовое оборудование, то самым легким последствием этого станет перерасход топлива и снижение температуры в помещении. При плохих раскладах может последовать возгорание и взрыв теплообменник.

Требования к покрасочной камере

Первый шаг создания покрасочной камеры в гараже — обустройство помещения. Оно должно соответствовать таким требованиям:

1. Утепление поверхности с применением негорючих материалов.
2. Максимально возможная герметичность.
3. Наличие двух дверей, что повышает уровень безопасности в случае пожара. Они должны легко открываться и гарантировать максимальную герметичность.
4. Стена покрасочной камеры обделывается с помощью матовой пленки, способной притягивать и удерживать пыль на поверхности. Такая отделка обеспечивает больший ресурс конструкции на покраску десяти и больше авто. Для защиты от пожара на матовое напыление наносится противопожарный слой.
5. Пол не должен мешать нормальной циркуляции воздуха. Как вариант — применение специальных решеток, состоящих из нескольких слоев. При такой конструкции воздух без проблем отводится и подводится в покрасочную камеру.
6. При использовании металлического покрытия на полу, последний должен возвышаться над половым покрытием в соседних помещениях где-то на 0,4 метра. Установка мостика позволяет уменьшить неудобства от изменения уровня. Как из вариантов показаны на фото.
7. Как вариант — обустройство бетонного полового покрытия. Его преимущества — оптимальный воздухообмен и легкость заезда машины. Кроме того, покрытие находится на одном уровне с полом в других помещениях.
8. При создании системы вентиляции важно учесть надежность крепежа. В случае засорения воздухозабора повышается плотность испарений ЛКП в помещении, что впоследствии может привести к воспламенению или даже взрыву.

Если нет опыта в строительных работах, важно поговорить со специалистом и получить рекомендации по созданию покрасочной камеры. Не лишне уточнить нюансы проведения малярных работ.

Наличие подготовительной камеры

На стоимость окрасочной камеры при продаже оказывает влияние наличие дополнительных возможностей, одной из которых является подготовительная камера. Для качественной подготовки кузова автомобиля перед покраской, необходимо совершить ряд операций. Производить очистку, шпатлевку и нанесение грунта в самой окрасочной камере нельзя из-за того, что частицы пыли могут засорить фильтры вентиляторов. Поэтому здесь будут рассмотрены характеристики камер совместно с подготовительной зоной.

Ее размеры должны примерно соответствовать размерам камеры окрашивания. Система вентиляции монтируется по схожей схеме. Это позволяет очистить воздух от металлической стружки и частиц пыли при шпатлёвке и грунтовке. К освещению также применяются схожие с окрасочной камерой требования.

Требований к этому помещению такие:

1. Шумо- и виброизоляция;
2. Система фильтрации воздуха;
3. Наличие подогрева;
4. Система вентиляции для удаления частиц пыли.

Цена обычно на зону подготовки примерно вдвое ниже, чем на камеру окрашивания. Экономить на таких вещах не стоит. Вложив деньги один раз, вы получите конвейер способный полностью закрыть потребности в работе по окраске СТО. Приобретая качественное оборудование единожды и вложив деньги, вы обеспечиваете себе стабильную прибыль на длительный срок, при правильной конечно организации бизнеса в целом.

На что обратить внимание при покупке камеры?

1. Материал, которым покрыты стены, должен быть удобен при эксплуатации. Лучше всего подойдет пластиковое покрытие.
2. Равномерное размещении осветительных приборов по всему пространству камеры. Дополнительное освещение также не будет лишним.
3. Мощность вентиляционной системы не ниже 10 кВт (если мы говорим о серьезном подходе к делу). Обязательно наличие функции рециркуляции воздуха не меньше 25тыс м3/час.
4. Рекомендуемые размеры окрасочно-сушильной камеры для грузового транспорта: ширина – 6 метров, длина – 10 метров, высота – 4 метра.
5. Теплообменник с автоматическим контролем
6. Расчетная нагрузка на решётки пола от одного колеса – 700 кг.
7. Оснащение системы вентиляции фильтром для очистки поступающего извне воздуха.
8. Возможность дистанционного управления с пульта
9. Наличие аварийного выхода согласно требованиям безопасности
10. Гарантия производителя на оборудование.

Наличие пульта дистанционного управления очень желательно, эта опция практически всегда присутствует. Это, конечно, повышает стоимость, но повышает качество и удобство эксплуатации. Пульт даёт возможность изменять настройки камеры во время основных режимов (сушка, покраска, испарение). Число режимов может увеличиться согласно требованиям заказчика, но это скажется на итоговой стоимости.

Я рекомендую не экономить на освещении бокса, потому что любой мастер скажет, что света при окрасочных работах много не бывает. Добавьте нижний ярус освещения, это скажется на качестве работы, особенно при окраске автомобилей темных цветов.

Еще раз про технику безопасности. Существует ряд моментов, без которых работа камеры окраски небезопасна:

• Термостат подаваемого воздуха и датчик температуры. В том случае, когда температура воздуха превысит допустимые значение, электроцепь должна разомкнуться. Такое возможно при возгорании в вентиляционной системе, или выходом из строя системы нагрева воздуха.

• Электрический клапан сжатого воздуха. При появлении окрасочного тумана или превышении температуры во время сушки возникает опасность взрыва. Для недопущения этого подача сжатого воздуха в режиме должна быть прекращена.

• Взрыво- и пожаробезопасность электромоторов. Появление искр при работе щеток электродвигателей может привести к серьёзным последствиям в условиях работы с лакокрасочными материалами. В том случае, если электромотор установлен на оси вентиляторов и располагается в воздуховоде, при попадании в систему вытяжки частиц окрасочного тумана (а это не редкость), или пыли (что случается еще чаще), возникает угроза возгорания и взрыва.

Про экономичность

Для обеспечения скорейшего возврата ваших финансовых вложений, продаваемая сушильно- покрасочная камера должна отвечать некоторым требованиям. Главным из них является наличие системы рециркуляции, которая при сушке направляет обратно до 90 процентов нагретого воздуха. Это позволяет получить необходимую температуру в 60 градусов без дополнительных трат на топливо даже при сильных морозах. Доводить процент рециркуляции воздуха до 100 недопустимо, так как пары растворителей не будут выводиться за пределы камеры, что создаёт угрозу безопасности.

Также необходимо внимательно изучить техническую документацию приобретаемого оборудования. В литературе может быть указана как мощность сжигателя, так и мощность теплообмена. Мощность сжигателя практически идентична на всех моделях камер окраски, так как практически все популярные производители устанавливают сжигатель «Riello», чья тепловая мощность практически одинакова и влияет только на расходование топлива. Показатель мощности теплообмена более важный, так как он использует коэффициент теплопередачи топлива в нагреваемый воздух. Этот показатель раскрывает качество работы теплообменника. При использовании дешёвых теплообменников с низким КПД, затраты на топливо, необходимое для нагрева воздуха до необходимой температуры, существенно возрастут.

Основные компоненты

К основным элементам покрасочной камеры относятся:

1. Помещение (корпус);
2. Фильтровальная система;
3. Приточная вентиляция;
4. Вытяжная вентиляция;
5. Теплогенератор.

Главным элементом любой покрасочной камеры является корпус и система вентиляции. Вентилятор способствует очищению воздуха в помещении от стойких запахов лакокрасочных материалов. В одной камере может быть установлено две вентиляционных системы.

Покраска авто в камере

Одна из них будет нагнетать чистый воздух в помещение кузовного сервиса (приточная), а вторая в этот момент осуществляет выведение частиц краски (вытяжная). Камеру можно оснастить только одним вентилятором, и в этом случае при нагнетании чистого воздуха в помещении создаётся повышенный уровень давления.

Благодаря тому, что воздух подаётся сверху вниз, частички краски преобразуются в туман, оседают и выводятся на улицу через специальное отверстие.

Принцип работы покрасочной камеры выглядит следующим образом: поступающий с улицы воздух нагревается системой до необходимого уровня (обычно для окрашивания автомобилей необходимо в помещении сохранять температуру на уровне 20 градусов).

После нагревания воздух проходит систему фильтров и поступает в покрасочный бокс. Далее, вобрав все вредные пары красок, воздух проходит вытяжную систему фильтров и вентиляцию, после чего — выводится наружу.

Если покрасочная камера оснащена качественными фильтрами, то воздух выводится за пределы бокса максимально очищенным. Практически все режимы работы в современных покрасочных боксах автоматизированы.

Ещё одним важным конструктивным элементом покрасочной камеры считаются осветительные приборы. Плохой свет не позволяет мастерам увидеть различные изъяны и дефекты на поверхности кузова и качественно их устранить.

Освещение в покрасочной камере обычно представлено люминесцентными приборами или обычными галогеновыми лампочками дневного света. Иногда владельцы таких помещений увеличивают денежные траты, оборудовав покрасочную камеру светодиодными осветительными приборами.

Вообще специалисты рекомендуют монтировать в камерах кузовного сервиса врезные лампы со стеклянным рассеивающим элементом. От ламп, покрытых пластиком, лучше отказаться. На пластике часто появляются царапины, в результате чего качество света ухудшается.

Обзор производителей покрасочных камер

В скором времени добавлю новых производителей и порекомендую на каких из них стоит обратить внимание.

Покрасочно-сушильные камеры «ColorTech»

Сайт: Камера «ColorTech CTA 7000»

Европейский бренд отличающийся высокой надежностью.

Камера производительностью вентиляции 20.000 м3/час с итальянской горелкой Riello. Будет достойным вариантом для вложения средств в бизнес.

Изнутри нанесено антибликовое покрытие с хорошей световозращаемостью. В качестве утеплителя используется полистирол толщиной 50мм. В комплекте идут топливный и воздушный фильтры, а также бак для дизельного топлива. С помощью пульта можно управлять освещением, режимом окраски и сушки, температурой, видеть оповещение о неисправности.

Монтаж можно производить как на бетонном приямке, так и на металлическом основании.

Цена: 807 000 руб.

Плюсы:

• Известный бренд
• Продуманная конструкция
• Удобное управление и автоматизация процессов
• Надежность

Минусы:

Стоимость

Покрасочные камеры «ОСКАС»

Сайт: Камеры «Оскас»

«Оскас» выпускают камеры в том числе и для деревообрабатывающей промышленности. Выбор камер для покраски авто хороший: от бюджетного до более дорого варианта.

Продукция вся сертифицирована, заказать можно как через официальный сайт, так и через местных дилеров.

Цены разные и под свой кошелек можно вполне подобрать достойный вариант. К примеру, покрасочная камера «мини» с дизельным обогревом и размерами 3655 х 4555 х 3000мм обойдется в 497 000 руб. Есть как типовые проекты, так и возможность спроектировать «под себя».

Покрасочные камеры от Nordberg

Сайт: Камера Nordberg Standart

Еще один европейский бренд, разрабатывающий автосервисное оборудование. Сейчас Nordberg одна из самых узнаваемых компаний в области поставки оборудования для СТО.

Основная часть комплектующих китайские, тайваньские, итальянские. Однако, с теми же производителями комплектующих работают компании в США и Европе. Продукция сертифицирована в Европе и EAC.

Камера работает в трех режимах. В режиме покраски поддерживается постоянная температура +20≈25⁰С, в режиме сушки +60≈80⁰С. После включается продувка и удаляются вредные пары краски.

Пульт управления включает следующие опции: температурный контроллер (Япония), аварийное отключение, учет времени, таймер, окраска-окраска с нагревом, — сушка, освещение верх/низ, индикатор ошибок.

Цена камеры: 1 514 000 руб.

Технические характеристики:

Уровень шума	80 дБ
Мощность теплообменника (не горелки)	210 кВт
Освещенность (в люксах)	1100 Лк
Макс. мощность потребления	16,5 кВт.
Скорость воздухопотока в пустой камере	0,206 м/с
Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место	800х2000 мм.
3-х створчатые ворота	3200х2650 мм.
Стеновые сэндвич панели, наполнитель — пенополистерол	Толщина 50 мм.
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали.	1000х690х790 мм
Напольные решетки — полностью покрывают основание	5 рядов — 30 шт.
Рамки напольных фильтров с сеткой	5 рядов — 30 шт.
Основание — профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок	7000х4000х300 мм.
Наружные габариты	7000х5600х3400 мм.
Внутренние габариты	6900х3900х2650 мм.

Выводы

В завершении еще раз напомню главную истину, если все же кто-то сам пытается мастерить или купил поддержанную камеру непонятного производства. Чтобы избежать моих ошибок, которые я допускал в результате чего изделия часто приходилось забраковывать и переделывать.

Проектируя систему вентиляции, необходимо грамотно расположить точки входа и выхода воздуха. Это важнейший момент, так как бесперебойная и правильно настроенная работа вентиляционной системы необходима для безопасного нахождения человека внутри помещения, и эксплуатации оборудования при окрашивании автомобиля. Если входные и выходные отверстия размещены некорректно, в окрасочной камере велика вероятность возникновения мертвых зон. Циркуляция воздуха в них недостаточна, вследствие чего мельчайшие частицы пыли и краски задерживаются в воздухе, а затем оседают на принятой в работу детали или кузове автомобиля. Это также вредно для здоровья работников, которые находятся внутри камеры окраски.

Для того, чтобы не допустить подобных негативных последствий, рабочее пространство оснащается воздуховодами, работу которых регулируют специальные клапаны. Дополнительным средством, которое применяют, чтобы не допустить появления мертвых зон, является оснащение покрасочных камер порошкового типа дополнительными фильтрами, расположенными по всей площади бокса, в полу и на потолке. Давление внутри рабочего пространства должно правильно регулироваться. Для этого есть система клапанов, вступающих в работу при росте давления в связи например с износом фильтров, в режимах сушки и продувки.

Устройство малярной камеры

Покрасочная камера представляет собой качественно укомплектованное помещение, созданное для производственного процесса – покраски транспорта.

Чтобы провести все покрасочные работы, необходимо продумать все до мелочей. Например, в этом процессе весьма важна вытяжка для покрасочной камеры.

Но это не единственное требование, которое необходимо исполнить. Если рассмотреть поэтапную покраску автомобиля, то можно осознать какие требования не останутся без соблюдения составляющих этапов:

1. Шлифовка кузова, во время этого процесса подразумевает очищение поступающего в камеру воздуха.
2. Окрашивание авто невозможно без очистки воздуха.
3. В процессе сушки воздух должен нагреваться и циркулировать.

Покрасочная камера состоит из закрытого помещения, предполагающего оборудование для покраски сушки, тепло генератора для подогрева воздуха, системы вентиляции и прочими фильтрами.

В помещении должна находиться качественная теплоизоляция с температурным режимом 20-25 градусов без резких перепадов температур.

Освещение должно обеспечивать видимость на рабочем месте, без какого-либо мерцания. Следует сочетать бестеневое освещение и лампы дневного света.

https://youtube.com/watch?v=1qJP3S8Ib00

Качество покраски зависит напрямую от вентиляции воздуха, поэтому необходимо оснащение одномоторной и двухмоторной вентиляцией. Первая работает в приоритетном направлении, а вторая на входе и выходе, что более эффективно.

Вентиляция должна располагаться на уровне пола, циркуляция воздуха должна быть по всему периметру. Очистка воздуха не только от пыли, но и масляных известей.
