Во избегания непредсказуемых последствий для основного силового агрегата Лада Калина, стоит менять ремень газораспределительного механизма (ГРМ) вовремя. Поскольку несвоевременная замена может привести к капитальному ремонту и удару по кошельку владельца. Конечно, не каждый автолюбитель сможет сделать это сам и приходится обращаться в автосервис.

Но, прочитав эту статью, можно не только научиться менять этот узел, но и правильно подбирать запасные части и определять неисправность ГРМ.

Видео замены ремня ГРМ на Лада Калина (двигатель 8 клапанов).

Артикул и цена ролика на Лада Калина

Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:

• Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
• Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:

Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

Это ролик китайский, качество не очень, быстро зашумел

Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.

Замена ремня ГРМ и натяжного ролика. Лада Калина (Lada Kalina — AvtoVAZ)

Замена ремня ГРМ на 8кл моторе 1.6 Метки зажигания на LADA Калина

Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

• Ключ на 17 (рожковый и накидной).
• Головка на 10.
• Плоская отвертка.
• Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Качество ремня и ролика ГРМ играет важную роль в работе двигателя.

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040

–
это оригинальный артикул ремня ГРМ
, который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км.
Среднерыночная цена составляет 1300 руб.
Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Замена ремня ГРМ, метки зажигания 8 клапанный двигатель ВАЗ 2108-2109, 2114

Причины выхода со строя и последствия не своевременной замены

Существует несколько причин выхода со строя ремня ГРМ на Ладе Калине с 8 клапанами.

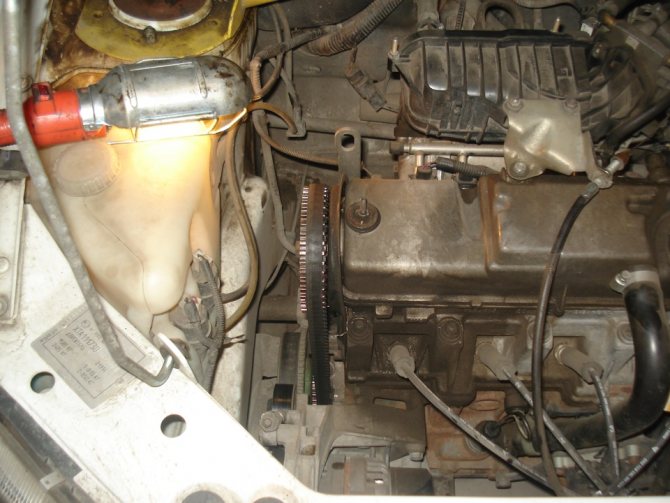

Из-за низкого качества ремень ГРМ сползает ближе в сторону к водителю

Рассмотрим, основные из них:

1. Износ. В процессе эксплуатации ремень греется, что приводит к его растяжению. В свою очередь последствиям становятся образование трещин.
2. Качество изготовление детали. Плохая деталь может прослужить намного меньше положенного срока эксплуатации.
3. Неправильно подобранные запасные части. При неверной установке детали или не той, что положено двигатель будет работать не верно, будет нарушен процесс газораспределения. Это приводит к повышенному износу элементов силового агрегата или замене головки блока.

Последствия несвоевременной замены ремня и ролика ГРМ

На 8-ми клапанной Калине двигатель «не втыковый» — на сленге это означает, что поршня не встречаются с клапанами в случае обрыва ремня ГРМ

Последствия несвоевременной замены ГРМ могут быть как мелочные, так и масштабные, которые ударят по кошельку владельца. На 8-ми клапанном двигателе Лада Калина клапана не гнёт, поэтому в случае, если ремень ГРМ порвётся, то Вам необходимо будет только его заменить и выяснить причину. Либо ремень порвался сам, либо ему помогли, например, заклинившая помпа.

Итак, рассмотрим основные из неприятностей, которые могут случиться:

• Износ поршневой и вкладышей.
• Повышенный расход масла.
• Износ распределительного вала и направляющих клапанов.
• Гнутые клапана головки блока.
• Деформация шестерни ГРМ.

Ремень газораспределительного механизма представляет из себя специальный зубчатый ремень, который изготовлен из резины и армированной капроновой нитью. Роль этого устройства состоит в том, чтобы передать момент вращения со шкива коленчатого вала на распределительный вал с одновременным снижением оборотов в два раза.

Видео замены ремня ГРМ на 8-ми клапанной Лада Калина:

Правила замены ремня ГРМ и ролика

Так как на Калине бывает два типа двигателей, логично начать с 8-клапанного как более простого в конструкции.

Замена ремня ГРМ на моторе 8 клапанов

Для работы по замене на ДВС 8-кл понадобится следующий набор инструментов:

• накидной ключ на 10 или торцевая головка с трещоткой;
• ключ на 17;
• отвёртка с плоским концом;
• спецключ для натягивания ремня.

Для начала необходимо демонтировать ремешок привода генератора, после чего открутить три болта крепления крышки, под которой находится привод ГРМ. Дальнейший алгоритм действий следующий.

1. Выставить первый поршень в верхнюю мёртвую точку.
2. Ключом на 17 немного выкрутить крепежную гайку ролика-натяжителя, после чего при помощи спецключа повернуть ролик так, чтобы ременная передача ослабла.
3. Теперь зубчатый ремень можно снять со шкива распределительного вала, коленчатого вала и привода водяного насоса.

Но снять деталь полностью невозможно, пока не будет снят шкив привода генератора.

Для этого следует ослабить колёсные болты и поднять правую переднюю сторону на домкрате, а далее демонтировать колесо. Так откроется доступ к гайке крепления шкива, но чтобы её открутить порой приходится приложить немало усилий. Одновременно нужно удерживать коленчатый вал от проворачивания и откручивать гайку. Чтобы не допустить проворачивания, можно всунуть плоскую отвёртку в смотровое окошко на картере сцепления (там, где выставляется метка по маховику). Теперь можно открутить гайку и снять шкив, а затем снять полностью ремень ГРМ.

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

• Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
• Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
• Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.

Чтобы избежать таких неприятностей завод изготовитель советует проводить его проверку каждые 15000 километров и замену в 75000 километров пробега. На самом же деле менять его следует сразу, как будут обнаружены на поверхности видимые трещины.

Подготовительные работы

Визуальная проверка ремня осуществляется путем снятия пластиковой крышки, прикрученной болтами М6 с головкой под ключ 10 мм. Изделие, на котором имеются трещины, надрывы или отслоения, нужно менять сразу. Если при визуальном осмотре дефектов не обнаружено, то необходимо проверить натяжку, для чего на свободном участке повернуть ремень ГРМ вокруг своей оси. При хорошей натяжке он не повернется более чем на 90°.

Когда обнаружено слабое натяжение, надо подтянуть ремень, чтобы впоследствии он не перескочил на несколько зубьев, что сделает невозможной нормальную работу двигателя. Вопрос решается с помощью натяжного ролика, выдвигаемого вперед.

Если ролик выдвинут на максимум, то замена ремня ГРМ на авто Лада Калина неизбежна. Для этого потребуются такие инструменты:

• стандартный набор гаечных ключей и головок с воротком и удлинителем;
• отвертка;
• домкрат;
• пассатижи, имеющие тонкие сужающиеся губки, применяются для извлечения стопорных колец.

Автомобиль устанавливается над смотровой канавой и надежно фиксируется противооткатными башмаками. Затем надо поднять правую переднюю сторону машины и снять колесо. Чтобы добраться до шкива коленчатого вала, нужно обязательно демонтировать брызговики, установленные по бокам двигателя.

Последний шаг подготовки состоит в том, чтобы снять ремень привода генератора, предварительно ослабив его натяжение. Дальнейший ход работ на Ладе Калине с двигателями на 8 и 16 клапанов будет несколько отличаться.

Видео о выставлении меток на 8-ми клапаннике Калины

При выполнении всех работ, не закрывайте капот и запустите двигатель. Если всё установлено верно, то в работе мотора не должно наблюдаться никаких посторонних шумов и скрипов. На хорошо натянутом приводе двигатель не должен гулять «волнами», т.е независимо от оборотов двигатель не должен отклоняться от стабильной работы. Если же ремень натянут слишком сильно, может наблюдаться своеобразный «гул» от натяжного ролика. Если такое случилось, то ослабьте ролик и зафиксируйте все вновь. По окончании всех работ поставьте на место кожух ремня и двигателя.

Двигатель 1,4 и 1,6 л 16V

Замена ремня ГРМ на этих силовых агрегатах имеет некоторые отличия. При снятии шкива коленчатого вала под ним обнаруживается большая ограничительная шайба, которую тоже надо удалить. При совмещении меток на шестерне коленвала и корпусе масляного насоса метки на шестеренках распределительных валов должны встать вертикально вверху, точно против небольших прорезей в корпусе.
Кроме того, во время дальнейшей разборки придется снять нижнюю защитную крышку газораспределительного механизма. Она держится на 3 болтах, отворачиваемых шестигранником на 5 мм.

Помимо натяжного ролика, в механизме ГРМ на автомобиле Лада Калина 16V имеется и второй опорный ролик, его также необходимо заменить. В торговой сети предлагаются полные комплекты, включающие в себя не только ремень ГРМ, но и 2 ролика — натяжной и опорный.

Последний ставится в первую очередь и затягивается, а затем устанавливается ролик натяжной. Новый ремень надевается не так просто, придется аккуратно приложить небольшое усилие. Порядок установки такой же — от шестерни коленвала по часовой стрелке, с соблюдением натяжки с правой стороны.

Натяжение ремня ГРМ надо выполнять пассатижами, поворачивая ролик в направлении, указанном нанесенными стрелками, до совмещения меток на нем. Гайка крепления затягивается накидным ключом №17. Если метки на каком-то из распредвалов сдвинулись, то придется ремень ослабить и подправить распределительный вал.

После проверки всех меток путем вращения можно ставить все детали на места и запускать двигатель.
