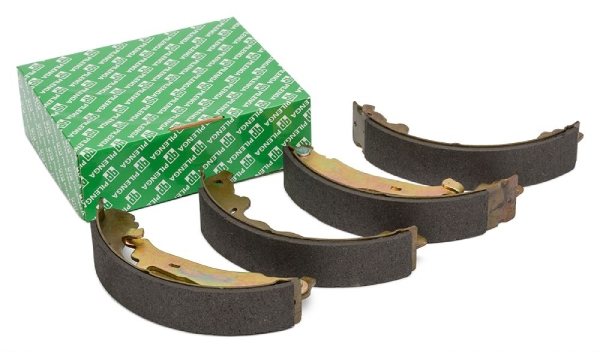

Признаки износа барабанных колодок

Симптоматика, указывающая на то, что в Дастер задние колодки износились, такая:

• Рабочий ход педали торможения увеличивается, для эффективного торможения приходится дважды нажимать на педаль. Особенно это заметно при движении автомобиля назад.
• Удлиняется путь торможения.
• Когда накладка контактируют с барабаном, слышен громкий скрежет металла.
• Во время торможения на ногу передается ощутимая вибрация.
• Машина останавливается рывками.

Хотя нагрузка на барабанные тормоза меньше, чем на передних колесах, они также подвергаются износу. Детали узла конструктивно защищены барабанной чашей, но всепроникающая сырость и химия с зимних дорог постепенно разрушают металл.

Кроме колодок и барабана, выходят из строя и манжеты цилиндра, сделанные из резины.

В результате их износа техническая жидкость подтекает, в контур проникает воздух.

Вышедшие из строя манжеты цилиндра

Неэффективная работа ручника Duster – также признак износа барабанных накладок.

Все эти факторы затрудняют торможение. Кроме того, часто со временем появляется дефект пружин, в результате чего накладки постепенно раздвигаются. Это приводит к коррозии и ухудшению работы. А это значит, что предстоит замена задних тормозных колодок на целенькие.

КАК ЛЕЧИТЬ СКРИП ТОРМОЗОВ? ЗАМЕНА ЗАДНИХ КОЛОДОК РЕНО КАПТУР, ДАСТЕР, НИССАН ТЕРРАНО #ВИДЕОЛЕКЦИЯ

Renault Duster,как заменить задние тормозные колодки.

Какие детали выбрать на замену

Перед заменой задних тормозных колодок на Рено Дастер приобретаются запасные части, конструкция которых зависит от типа трансмиссии. Для кроссоверов с приводом на передние колеса выпускается оригинальный набор с артикулом 7701210109 (стоимость от 2,7 тыс. руб.).

Модификация Рено Дастер 4х4 оснащается накладками с номером 440607493R (цена 3,6 тыс. руб.). При обслуживании может потребоваться ремонтный комплект 7701205518 (стоимость 2 тыс. руб.). Набор не зависит от типа привода, возможно использование аналога ATE (код 03013792282).

Аналоги колодок для модификации 4х2:

• Brembo S68546 (от 1,85 тыс. руб.);
• Girling 5187809 (от 1,8 тыс. руб.);
• TRW GS8780 (от 2,2 тыс. руб.);
• Valeo 564104 (от 2,1 тыс. руб.);

Аналоги колодок для модификации 4х4:

• Brembo S68524 (от 1,48 тыс. руб.);
• Valeo 564210 (от 2,6 тыс. руб.);
• Textar 91082900 (от 3 тыс. руб.);
• Ferodo FSB4194 (от 3,2 тыс. руб.);

Задние тормозные колодки Renault Duster

Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.

Оригинал: Duster – 7701210109

Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.

Бренд // Артикул // Цена (руб.):

• REMSA 3.7 // 423700 – 415200 //813 – 810.
• LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
• MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
• TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
• NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
• BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
• ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
• GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
• HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.

BREMBO 3.5 // S-68546

Выбор задних тормозных колодок на Рено Дастер

Подбирая задние колодки на Рено Дастер, нужно учитывать, что современный рынок предлагает несколько типов подобных изделий, отличающихся между собой как по качеству, так и по цене. Все детали подразделяются на оригинальные (выпущенные производителем или партнерами Renault) и аналоги.

Вне зависимости от типа колодки на Дастер должны соответствовать следующим параметрам:

• размер барабана — 228х40 мм;
• толщина фрикционной накладки — 4,9 мм;
• минимальная толщина фрикционной накладки — 3,5 мм.

На полно- и моноприводных версиях Дастера устанавливаются различные тормозные колодки. Для кроссовера первой модификации подойдут оригинальные детали с артикулом 440607493 R, для второй версии — 7701210109.

Помимо колодок необходимо заменить стягивающие пружины, которые входят в состав тормозов. Эти элементы также подвергаются серьезным нагрузкам и сравнительно быстро изнашиваются. Артикул оригинальных стягивающих пружин — 7701205518.

Если стоимость оригинальных деталей слишком высока, либо в наличии нет таких тормозных колодок, то можно приобрести изделия следующих марок (артикул 2х4 и 4х4):

• Remsa (423700 и 415200);
• LPR (9890 и 1131);
• Meyle (16145330016 и 16145330012);
• Lucas TRW (GS8780 и GS8455);
• Nibik (FN43551 и ABS8455);
• Brembo (S68546 и S68525).

Существуют и другие неоригинальные задние тормозные колодки, подходящие для Рено Дастер. Основное достоинство подобных изделий заключается в низкой цене. Для полноприводных модификаций Дастера разница в стоимости деталей доходит до 2-3 тысяч рублей.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

• ключ для колесных болтов,
• пассатижи простые & раздвижные,
• плоскую отвёртку.

Задние колодки пора менять при:

• истончении накладок,
• замасленности накладок,
• плохом их соединении с основой,
• сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Предупреждение! Не используйте для очистки деталей минеральные растворители, в т.ч. бензин или солярку.

Накладками всегда нужно менять парами.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Если он меньше 229,5 мм, замените деталь. Замена проводится сразу на двух колесах.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

1. Включается 1-я передача, ставятся колёсные упоры спереди.
2. Ручник до упора отжимается вниз.
3. Заднее колесо снимается, Рено Дастер подпирается.
4. Тормозную жидкость желательно немного откачать из бачка.
5. Снимается барабан.
6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
7. Трос отсоединяется от рычага.
8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
9. Чашка с пружинкой, опорная стойка снимаются.

   Ссылка на фото

10. Так же снимается вторая опорная стойка следующей накладки.
11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

14. От накладок отцепляются кончики стяжной пружины, она снимается.
15. Из пазика колодки спереди извлекается вилка распорки.
16. От передней накладки отцепляется конец серьги зазорного регулятора.
17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
20. С задней колодки снимается оттяжная пружинка распорочной планки.
21. Тормозной механизм осматривается, очищается от грязи.
22. Деформированные заржавевшие детали меняются на новые.
23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
26. Барабан ставится на место.
27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
28. Колесо ставится на место, проверяется, насколько легко оно вращается.
29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Замена задних тормозных колодок на Renault Duster 4х4

Код оригинальных колодок

• Для полноприводной версии (4х4) — 440607493R
• Для переднеприводной версии (2х4) — 7701210109

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Ремкомплект пружин для задней тормозной системы

Для переднеприводной версии (2х4) — 7701205518

Максимальный износ задних колодок (накладки) — не менее 2 мм.

Передних — 6 мм

Тормозные колодки меняются только комплектом на одной оси. То есть, либо все задние, либо все передние. Либо, все вместе.

Как поменять задние тормозные колодки на Renault Duster

Порядок работы:

— если уровень жидкос­ти в бачке с тормозной жидкостью находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачать из бачка часть жидкости.

— снимаем задние колеса

— на фото показана замена на полноприводной модификации Duster (для варианта 4х2 процедура отличается)

— перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен

— снимаем заднее колесо и надежно фиксируем автомобиль. Чтобы снять барабан, колодки нужно свести, для этого плоской отверткой через резьбовое отверстие в ступице вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки:

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх

Ключом Торкс T-40 отворачиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

С помощью отвертки, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем её

Далее снимаем нижнюю пружину

Снимаем пружину регулирующую зазоры

Поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их.

Очищаем все механизмы внутри барабана.

На резьбовые соединения наносим специальную смазку (для тормозных суппортов)

Если какие-то пружины пришли в негодность, заказываем ремкомплект и меняем все на новые. Код в начале материала.

Далее устанавливаем механизм автоматической регулировки зазора, руками ввернув наконечник ((резьба на наконечнике распорной планки и храповой гайке – правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Как подтянуть ручник Дастер?

Для регулировки ручника Duster заготовьте торцовую головку № 13. На 5-7 щелчках храпового механизма ручник должен держать машину под углом 25 градусов. Если он с этой задачей не справляется, то его привод нужно отрегулировать из салона. Для регулировки ручного тормоза Дастер:

• Стягивается облицовка тоннеля.
• Заглушка на рычаге отбрасывается вперёд, открывается доступ к регулировочному узлу.
• Двигая регулировочную гайку, добиваются того, чтобы рычаг ходил на 5-7 щелчков.
• Сделав несколько таких полных ходов рычага, его опускают до упора.
• Зад автомобиля поднимают домкратом, задние колеса проворачиваются рукой. Если они крутятся равномерно, то всё в порядке. Иначе ручник либо тормозные механизмы требуют ремонта.
• Заглушка узла регулировки, тоннель ставятся на место.

VESKO-TRANS.RU

Содержание

Снятие и замена тормозного барабана для Renault Duster по ремесленным критериям

Торможение в момент движения автомобиля достигается путем толкания тормозных колодок к вращающемуся барабану.

Видео тест барабанного тормоза на Renault Duster.

Неисправности, которые могут потребовать устранения неполадок тормозной барабан

Конечно, есть несколько обстоятельств, при которых необходимо снять тормозные барабаны:

• Неспособность заменить
• Замена при износе рабочей плоскости
• Замена тормозной колодки
• Замена рабочих цилиндров
• Мониторинг состояния тормозных устройств

Сломан тормозной барабан, нужна срочная замена

Теперь стоит рассмотреть процедуру снятия тормозных барабанов для конкретной модели Renault.

Снимите тормозной барабан: процедура и инструмент

Работы ведутся на транспортном средстве в конечности. Для этого используется домкрат (или подъемник). Вы также можете использовать гнездо для установки машины на опорах.

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Артикул: NK 9039148

Понадобятся пассатижи и ключ № 13.

Работа выполняется таким образом:

1. Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
2. Снимается барабан.
3. Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
4. Трос отсоединяется от разжимного рычага.
5. У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
6. Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
7. Привод вынимается из держателя, расположенного на рычаге.
8. Оболочка вытаскивается из держателя на бензобаке.
9. Тросик извлекается из отверстия в крепеже рычага подвесной балки.
10. Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
11. Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
12. Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

• Полностью ослабить его натяжение, вывернув регулировочную гайку.
• Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
• Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
• От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
• Производится обратная сборка.

Заключительный этап замены троса ручника Дастер – настройка привода.

На автомобиле 4×4

Ключом Torx T-40 отворачиваем два винта крепления тормозного барабана к ступице.

Снимаем тормозной барабан.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

…и снимаем пружину.

Аналогично снимаем нижнюю стяжную пружину…

…и пружину регулятора зазоров.

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса.

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке – правая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке – левая). Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Задние тормозные колодки Рено Дастер / Каптур / Террано 4×2

Колодки тормозные задние Pilenga BSP8455 , аналог (7701210109) Производитель: PILENGA	BSP8455 / 7701210109	2000 / 1500 руб. по карте:999
Задние тормозные колодки для Рено Дастер 4х2 оригинал Рено 7701210109 Производитель: Оригинал	DC486-7701210109	4300 / 3900 руб. по карте:3500
Комплект пружин для задних тормозных колодок Дастер 4х2 оригинал 7701205518 Производитель: Оригинал	DC510-7701205518	3000 / 2700 руб. по карте:2500

Также могут понадобиться новые ступичные гайки (при замене колодок на 4х2 нужно откручивать гайки)

Гайка задней ступицы 4х4 Производитель: Оригинал	DC1281-8200964237	650 / 550 руб. по карте:400
Гайка задней ступицы 4х2 / передней ступицы Производитель: Оригинал	DC1282-7703034118	600 / 450 руб. по карте:350

Рено Дастер. Замена колодок тормозных механизмов задних колес

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Работу проводим на ровной площадке.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для того чтобы снять барабан, колодки нужно свести. Для этого…

…шлицевой отверткой через резьбовое отверстие в ступице (барабане – на автомобиле 4×2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4×4

Ключом Torx T-40 отворачиваем два винта крепления тормозного барабана к ступице.

Снимаем тормозной барабан.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

…и снимаем пружину.

Аналогично снимаем нижнюю стяжную пружину…

…и пружину регулятора зазоров.

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса.

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке – правая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке – левая). Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4×2

Поддев отверткой…

…снимаем защитный колпак подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Снимаем тормозной барабан в сборе с подшипником. Дальнейшие операции по замене колодок сходны с операциями на автомобиле 4×4 (см. выше). После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом (см. Приложения). Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку. Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее. Фаску нужно смять в трех местах.

«Восстановленная» гайка.

Категории товаров, которые вам могут быть интересны на основании статьи «Задние колодки»:

Тормозные колодки Рено Дастер – замена

• Замену тормозных колодок Рено Дастер следует производить комплектом (менять единовременно обе задние или обе передние колодки)
• Перед заменой необходимо проверить количество тормозной жидкости: если ее уровень достигает максимального уровня, нужно откачать часть жидкости при помощи груши
• Далее следует снять колеса с заменяемых тормозных колодок Рено Дастер (передние или задние)
• Чтобы снять барабан, нужно свести колодки, для чего следует вращать храповую гайку при помощи плоской отвертки, уменьшая длину распорной планки
• Далее можно открутить два винта с крепления тормозного барабана и ступицы ключом Torx-40 и снять барабан
• При помощи плоской отвертки нужно вывести крючок из зацепления колодки с верхней стяжной пружины и снять пружину, по тому же принципу снять нижнюю пружину
• После можно снять пружину регулировки зазоров
• Далее повернуть чашку пружины с опорной стойки задней автомобильной колодки так, чтобы паз в чашке совместился с хвостиком стойки
• Снять с колесной базы чашку с пружиной, затем извлечь из щитового отверстия тормозного механизма опорную стойку
• После проделанных операций можно снять тормозную колодку Рено Дастер с тормозного щита и отсоединить от рычага колодки наконечник троса стояночного тормоза
• Установка новых деталей осуществляется в обратном порядке

После снятия тормозные колодки Рено Дастер можно оценить их состояние и степень износа и прочистить их. При очистке необходимо удалить накопившиеся загрязнения не только с самой детали, но и со всех внутренних механизмов барабана. Для улучшения работы резьбовых соединений их смазывают смазкой для тормозных суппортов.

Тормозные колодки отвечают за безопасность автомобилиста, поэтому на выборе тормозных колодок Рено Дастер не стоит экономить. Сегодня многие производители выпускают качественные тормозные колодки, различающиеся по своим эксплуатационным характеристикам. Некоторые производители тормозных колодок сосредоточили свое внимание на надежности и долговечности детали, другие стремятся добиться лучшей производительности. Среди представленных на рынке тормозных колодок для Рено Дастер наиболее популярными являются детали производства ОЕМ, Wagner, Raybestos, Duralast и Бендикс.

Проверка и замена задних тормозных колодок

Проверку состояния колодок выполняем в соответствии с планом технического обслуживания или определяем необходимость такой работы при диагностике неисправностей автомобиля.

Для контроля состояния фрикционных накладок в тормозных щитах выполнены специальные отверстия.

Отверстия закрыты резиновыми заглушками.

Для выполнения работы потребуются смотровая канава, штангенциркуль или линейка, переносная лампа или фонарь. Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

5. Аналогично проверяем толщину фрикционной накладки в другом заднем тормозном механизме.

6. Если толщина накладки около 1,5 мм, заменяем тормозные колодки.

Для более тщательной проверки состояния колодок необходимо снять тормозной барабан.

Важный момент

Даже если тормозные колодки изношены только с одной стороны, то необходимо заменить колодки с обеих сторон автомобиля. При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости. Если это не было сделано ранее, снимаем тортормозного щита.

8. Снимаем пружину автоматического регулировочного устройства.

21. Устанавливаем детали в последовательности, обратной снятию. Перед установкой тормозного барабана, вращая шлицевой отверткой зубчатый диск регулировочного устройства.

22. Устанавливаем тормозной барабан.

23. Аналогично заменяем колодки с другой стороны автомобиля.

24. Несколько раз нажимаем педаль тормоза для самоустановки тормозных колодок.

25. Проверяем стояночную тормозную систему и при необходимости регулируем его.
