Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

[ Скрыть]

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

• электродвигатели;
• выключатели, расположенные в дверях;
• проводка;
• стекла.

Общее устройство системы ЭП

Ремонт стеклоподъемников LADA Kalina! Ремонт блока управления стеклоподъемников LADA Калина

Не работают(гудят) стеклоподъемники ВАЗ.(Ремонт стеклоподъемников ваз)

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Как устроен стеклоподъемник

Сдвижные стекла в автомобиле предназначены для вентиляции салона, предотвращения парообразования в нем. Чтобы понять, почему перестал работать стеклоподъемник (СП) в авто, разберитесь с его устройством.

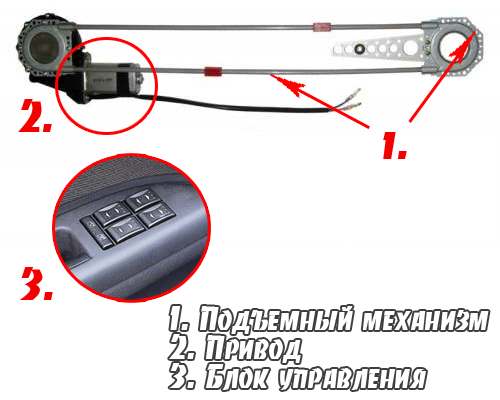

Работу привычной опции обеспечивают привод, подъемный механизм, система управления.

Различают два типа приводов: механический (СП приводит в действие физическое усилие на рукоятку) и электрический (механизм срабатывает от электромотора, стоит только нажать соответствующую клавишу).

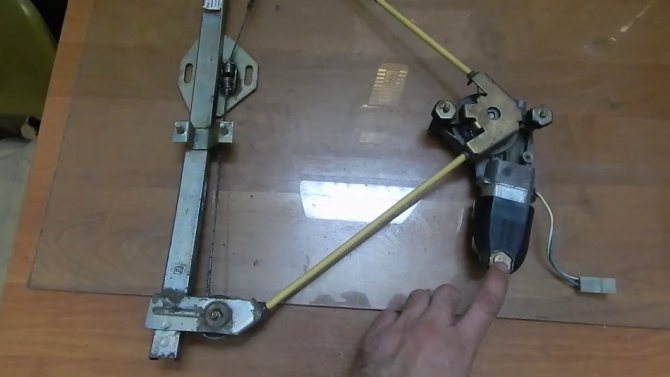

Стеклоподъемник

Механизмы подъема по конструктивному исполнению делятся на несколько видов:

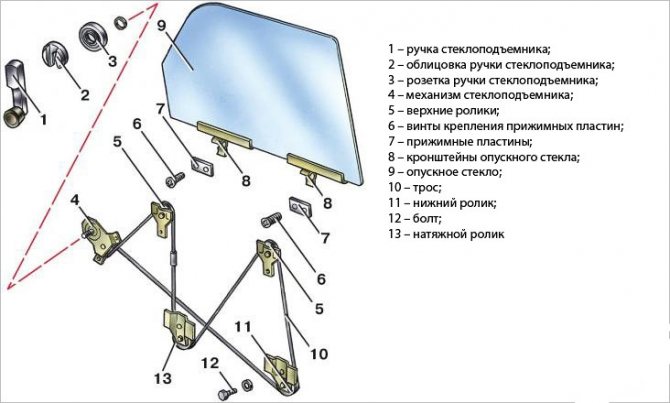

• Тросовый. Главный компонент – барабан. На него намотан гибкий элемент, натянутый далее на нескольких роликов. Когда барабан вращается, один конец троса (цепи, ремня) наматывается на него, другой – разматывается. Так сам элемент получает поступательное движение. Вместе с тросом двигается соединенное с ним пластиной стекло.
• Реечный. В таком устройстве ручной или электрический двигатели создают вращательное движение шестерне, которая, в свою очередь, приводит в действие линейную систему реек.
• Рычажный (одно- или двухрычажная конструкция). Принцип действия: вращение от привода через систему шестерней передается на рычаги, а они перемещают пластину, на которую крепится стекло.

Система управления – блок, который передает команду от водителя исполнительному механизму. Чаще всего именно «мозг» виновен в том, почему не работает стеклоподъемник в авто. ЭБУ имеет большой функционал: автоматическое открывание и закрывание окон, реверсивное движение, дистанционное управление извне, блокирование включения переключателей.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Рекомендуем: Что такое климат контроль в авто – различные типы систем

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

Рекомендуем: Контактная система зажигания – что она собой представляет и какие секреты хранит?

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

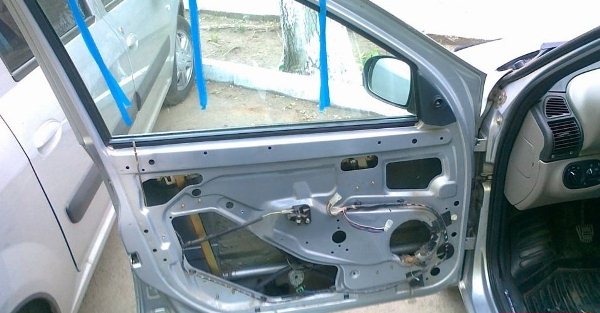

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.
