Любой двигатель внутреннего сгорания требует надлежащего охлаждения. Без него мотор попросту перегреется, вследствие чего подвижные элементы моментально выйдут из строя. Двигатели современных автомобилей оснащены жидкостной системой охлаждения, предусматривающей постоянную циркуляцию охлаждающей жидкости (ОЖ), достигаемую за счет работы водяного насоса (помпы). Какая бы ОЖ не использовалась в моторе, длительный ее нагрев неизменно приведет к кипению. Чтобы предотвратить этот процесс, в системе охлаждения используется радиатор. Он представляет собой систему из тонких трубок, оснащенных специальными ламелями, увеличивающими площадь охладителя.

Когда автомобиль находится в движении, поток воздуха попадает на рабочую поверхность радиатора и проходит между ламелями, охлаждая металл. Таким образом, температура ОЖ постепенно снижается.

Однако радиатор самостоятельно не в силах справиться с перегревом, особенно если автомобиль стоит или передвигается на малых скоростях. Ему помогает в этом электрический вентилятор, включающийся автоматически при достижении охлаждающей жидкостью определенной температуры.

При выходе его из строя двигателю неизбежно грозит перегрев со всеми вытекающими последствиями. В этой статье мы поговорим о возможных причинах, по которым не включается вентилятор охлаждения, а также о том, как определить и устранить связанные с этим неисправности.

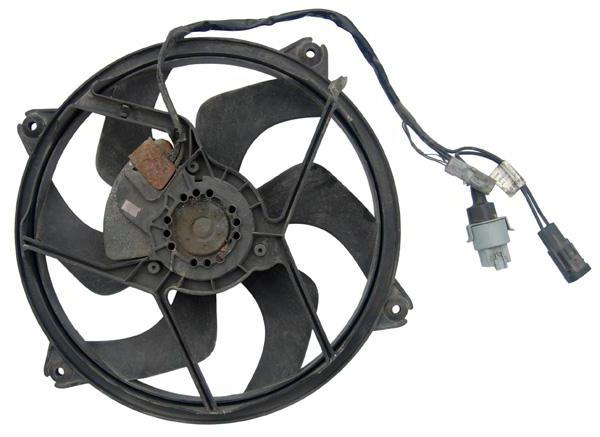

Что представляет собой вентилятор радиатора

Для начала обозначим, что вся предоставленная информация больше предназначена для владельцев ВАЗов, хотя для водителей иномарок она также может быть полезной.

Вентилятор охлаждения ВАЗ представляет собой обыкновенный электрический двигатель с питанием 12 В от бортовой сети автомобиля. Его вал оснащен крыльчаткой, формирующей мощный поток воздуха и направляющей ее на рабочую поверхность радиатора. Вентилятор на специальной рамке (станине) крепится к передней его части. Сзади он защищен радиаторной решеткой.

Большинство автомобилей ВАЗ оснащаются одним вентилятором. Но есть и исключения. Например, вентилятор охлаждения «НИВА» имеет два независимых электромотора с крыльчаткой, включающихся одновременно. Это необходимо для того, чтобы двигатель отечественного внедорожника охлаждался быстрее.

Схема управления вентилятором охлаждения Toyota RAV4.

Замена и диагностика датчика включения вентилятора

Схема Подключения Вентилятора Охлаждения

В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления; комбинацией параллельного и последовательного включения. Вентилятор разгоняет тепло, пропуская необходимый поток воздуха через радиатор, благодаря чему тепло отводится в атмосферу.

Вентилятор продолжает кратковременно работать даже после выключения зажигания. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно. Поэтому вооружившись схемами монтажных блоков чя родного который должен быть на авто Как подключить вентилятор охлаждения через кнопку в салоне В 3-х проводных вентиляторах добавляется тахометрический выход. Но есть и минусы у нее. Для решения данной проблемы, необходимо периодически включать вентилятор на такой отрезок времени, который позволит получить несколько достоверных циклов тахосигнала. Для получения низких оборотов напряжение уменьшается, для получения высоких увеличивается. Доработка схемы включения электродвигателя вентилятора Многие ответственные автолюбители могут часами пропадать в гараже, пытаясь не только устранить появившиеся проблемы, но и предупредить возникновение новых неисправностей путем различных усовершенствований и доработок.

Диагностика Мазда 6. На холодную периодически включается вентилятор .

Как включается вентилятор

Включение устройства в разных моделях происходит по-разному. В автомобилях с карбюраторными двигателями он запускается после достижения ОЖ определенной температуры (105-107 0С) и срабатывания датчика включения вентилятора (не путать с датчиком температуры ОЖ), посылающего сигнал на реле. Оно и замыкает электрическую цепь, подавая питание на электромотор.

Схема вентилятора охлаждения у машин с инжектором немного другая. Здесь всем управляет электронный блок. Информация с датчика включения сначала анализируется контроллером, а уж после передается на реле.

Возможные неисправности вентилятора

Если температура жидкости достигла критического показателя, но при этом не работает вентилятор охлаждения радиатора, значит, где-то возникла проблема. Наша с вами задача — найти ее и устранить. Обозначим наиболее распространенные неисправности, из-за которых не срабатывает вентилятор охлаждения. Их не так уж и много.

1. Вышел из строя электродвигатель вентилятора.
2. Нарушена целостность проводки, питающей электромотор или подключающей датчик включения вентилятора.
3. Ненадежный контакт в разъемах электродвигателя или датчика.
4. Перегорел предохранитель вентилятора охлаждения.
5. Неисправно реле включения вентилятора.
6. Неисправен датчик.
7. Нарушения в работе предохранительного клапана расширительного бачка.

Перегорело реле

Как было указано, в цепи вентилятора охлаждения предусмотрено реле. Элемент крепится в дополнительном блоке в панели со стороны переднего пассажира. Рассмотрим его точное расположение.

Дополнительный монтажный блок с реле находится за пластиковой накладкой панели со стороны ног переднего пассажира возле ЭБУ. Достаточно открутить несколько шурупов крепления пластика и водителю откроется доступ к планке с реле. Чаще всего нужное реле располагается посередине, но иногда оно может быть и первым по порядку. Если после замены элемента также не работает вентилятор охлаждения ВАЗ 2114, следует проверить другие элементы цепи прибора.

Важно. Система охлаждения включает датчик температуры охлаждающей жидкости. Он расположен между блоком цилиндров и термостатом. Если при снятии фишки проводов с ДТОЖ не срабатывает вентилятор охлаждения ВАЗ 2114 – причина неисправности может быть и в самом моторчике.

Если же не работает вентилятор на ВАЗ 2114 – эксплуатировать автомобиль становится рисковой затеей, особенно в жаркую погоду. Перегрев мотора ведет к серьезному ремонту, поэтому следует разобраться в причинах неисправности.

Полезно: Постоянно работает вентилятор охлаждения на ВАЗ 2114 (решение проблемы)

Проверяем электродвигатель

Если не работает вентилятор охлаждения, первым делом необходимо проверить его привод (электромотор). Сделать это просто. Достаточно взять два провода, подключить их к вентилятору и запитать напрямую от аккумулятора. Если он запустился, значит, проблема не в нем. Ее нужно искать дальше. Параллельно можно проверить и контакты в разъеме электродвигателя. Иногда случается, что проблема находится именно в них. Попадание грязи и пыли, а также окисление металлических поверхностей могут стать причиной нарушения контакта.

Если электродвигатель не включился после подключения к аккумулятору, скорее всего, сломался именно он. Причиной этому могут быть:

• износившиеся щетки;
• разрушение коллектора;
• замыкание обмоток ротора или якоря.

В первом случае достаточно заменить щетки новыми, и электродвигатель вентилятора снова будет работать, как новый. В случае с разрушением коллектора или замыканием обмоток ремонт может не помочь.

Неисправности вентилятора системы охлаждения: признаки и способы устранения

Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения. Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.

Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.

Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС излишки тепла выносятся за пределы подкапотного пространства машины.

Однако если воздуха недостаточно (во время простоя в пробках или при работе двигателя на холостом ходу), жидкостная система часто не справляется с задачей. Тогда в работу вступает

. Другими словами, подключается воздушная система охлаждения.

Важно понимать, что только при взаимодействии этих двух систем происходит эффективное охлаждение двигателя. Если просто, термовыключатель вентилятора (датчик вентилятора) срабатывает и вентилятор включается. В результате создается поток воздуха и вентилятор работает до того момента, пока не будет достигнута оптимальная температура.

Затем, получив сигнал датчика о понижении температуры, вентилятор радиатора отключается. Кстати, единого стандарта по месту установки вентилятора также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.

Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха. Самой популярной стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:

Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.

При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.

Проверка вентилятора системы охлаждения

Итак, при поломке современного вентилятора, нужно учитывать, что они зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:

Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.

Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится, лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:

При проверке температурного датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.

Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.

Причиной постоянной работы вентилятора охлаждения также может стать

, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.

При поломке термостата этот клапан заклинивает, антифриз нередко движется только по малому кругу (не попадая в радиатор для остывания). В результате вентилятор будет работать все время.

В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен. Возможно, были спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.

Проверяем предохранитель и реле включения вентилятора

Если с электропроводкой все в порядке, переходим к другому оборудованию. Сначала проверим предохранитель вентилятора охлаждения. Обычно он расположен в монтажном блоке под капотом автомобиля и имеет маркировку F7. Проверяем его тем же автомобильным тестером. Если предохранитель исправен, идем дальше. Ищем реле включения вентилятора. Оно находится под крышкой правой панели центральной консоли. Там располагаются три реле. Определить нужное поможет руководство пользователя автомобиля, так как у разных моделей разное расположение.

Но как проверить реле? В «походных» условиях определить его работоспособность практически невозможно. Проще взять соседнее реле (если его параметры совпадают) и установить его в нужное гнездо.

Проверка исправности реле запуска электровентилятора и предохранителей

Для начала проверяем предохранитель электровентилятора. Обычно он расположен в блоке под капотом машины. Найти нужный предохранитель можно с помощью руководства пользователя автомобиля, хотя зачастую на крышке монтажного блока есть маркировка с расположением предохранителей. Проверку проводим при помощи тестера. Если неисправность не выявлена, идём дальше. Находим реле включения электровентилятора. Проверить его с помощью тестера не получится, для проверки понадобится заменить данное реле рабочим.

Тестируем датчик включения вентилятора

Следующей причиной, по которой не работает вентилятор охлаждения, может стать неисправный датчик. Случаи выхода из строя этого элемента не так уж и редки. Точно определить, что сломался именно датчик, можно лишь в автомобиле с инжекторным двигателем. Если отключить его от питания, электронный блок управления воспримет это как неисправность системы, и запустит вентилятор в аварийном режиме.

Проверка осуществляется следующим образом. Прогреваем автомобиль, пока температура охлаждающей жидкости не достигнет 100 0С, после чего глушим двигатель, поднимаем капот и отключаем датчик, рассоединив на нем разъем. После этого запускаем двигатель. Если вентилятор включится, значит, проблема в датчике.

К сожалению, подобная проверка невозможна в автомобилях с карбюраторными двигателями. Здесь определить работоспособность датчика включения вентилятора можно, лишь заменив его новым и прогрев двигатель до рабочей температуры.

Кулеры видеокарты

Причины, по которым перестала работать система охлаждения GPU, в целом подобны таковым для ранее рассмотренного случая, однако в подавляющем большинстве это говорит о поломке устройства. Более подробно об источниках и вариантах устранения проблемы можно узнать из следующей статьи.

Подробнее: Неисправность вентилятора на видеокарте

Мы рады, что смогли помочь Вам в решении проблемы. Помимо этой статьи, на сайте еще 12167 инструкций. Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам. Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Меняем предохранительный клапан

Существует еще одна неисправность, которая может привести к сбою в работе системы. Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке.

Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это нужно для того, чтобы вода, входящая в состав охлаждающей жидкости не закипала при нагревании до 100 0С. При выходе из строя предохранительного клапана давление в системе выровняется с атмосферным, и жидкость закипит, достигнув температуры кипения воды.

Датчик включения, как уже было сказано, может включиться лишь при 105-107 0С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.

Как же проверить предохранительный клапан? В домашних условиях это невозможно. Проще купить новый клапан, тем более что стоит он копейки.

Устройство вентилятора радиатора

Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.

Разновидности привода

Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:

• механический;
• гидромеханический;
• электрический;

Механический привод

Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.

Гидромеханический привод

Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты имеют постоянный привод от коленчатого вала двигателя. Для того, чтобы сохранить лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно зависимо от особенностей конструкции.

Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.

Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры. В муфту заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС. Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям, является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.

Как уже было сказано, вентиляторы с механическим приводом стали редким явлением, но полностью не исчезли. Такое устройство еще можно встретить на некоторых моделях авто, которые имеют продольно расположенный силовой агрегат. Еще одним сегментом автомобилей, в котором установка вентилятора с подобным типом привода является повсеместной и оправданной, оказываются мощные внедорожники. Такие машины способны преодолевать водные препятствия и подготовлены для эксплуатации в условиях крайне повышенной влажности. Дело в том, что любая электроника выходит из строя после контакта с водой, а вискомуфты являются полностью герметичными устройствами и не боятся влаги.

Электрический привод

Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.

Полезные советы

Напоследок ознакомьтесь с полезными советами, которые позволят вам если не избежать проблем со своевременным включением вентилятора охлаждения, то, по крайней мере, хоть немного исправить ситуацию.

1. Систематически проверяйте работу всех элементов системы охлаждения. Обращайте внимание на показатели температуры ОЖ на панели приборов, а также прислушивайтесь, включается ли вентилятор.
2. Следите за уровнем охлаждающей жидкости в системе. Вовремя производите ее замену.
3. Минимум один раз в год промывайте крышку расширительного бачка под струей проточной воды. Такое решение позволит продлить жизнь предохранительному клапану.
4. При малейшем сбое в системе охлаждения прекратите движение и примите меры по устранению неисправностей.
5. Если не работает вентилятор охлаждения по причине выхода из строя датчика, предохранителя или реле, и эта неисправность застала вас в пути, отключите датчик (для инжектора) или подключите электропривод напрямую к бортовой сети (для карбюратора). Так вы сможете доехать до ближайшей станции технического обслуживания без риска перегрева двигателя.
