Масляный насос на ваз 2110 предназначается для того чтобы перегонять масло в двигателе автомобиля. Если насос неисправен, то это пагубно может сказаться на работе двигателя автомобиля, и в некоторых случаях он может совсем выйти из строя. А это ведет к дополнительным затратам и дорогостоящему ремонту агрегата. Поэтому любой водитель должен знать некоторые признаки выхода из строя масляного насоса на ваз 2110.

И очень часто при запуске автомобиля на приборной панели появляется значок в виде лейки. Это означает, что может выйти из строя масляный насос автомобиля.

За этой деталью в автомобиле нужно тщательно следить, так как он отвечает за всю работу двигателя в целом.

Конструкция масляного насоса и где располагается

Содержание

В двигателе масляный насос на ваз 2110 является главным элементом, который оказывает давление на смазку двигателя. В движение насос производит коленвал и распредвал. Состоит насос из шестеренок, крепиться к двигателю при помощи болтов, именно они делают крепление надежным. Увидеть его сразу нет возможности, для начала нужно снять некоторые детали, чтобы провести его замену или ремонт.

Конструкция масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник.

Состав масляного насоса:

1. Корпус.
2. Ведомая и ведущая шестеренки.
3. Редукционный клапан и пружина.
4. Сетчатый маслозаборник.

В принципе в конструкции детали нет ничего сложного и лишнего.

Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования.

Для начала открывают капот автомобиля, снимают пластик с двигателя, затем откручивают колесо и демонтируют шкив. После этого снимают все крепления с масляного насоса, и можно удалять с его места расположения.

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

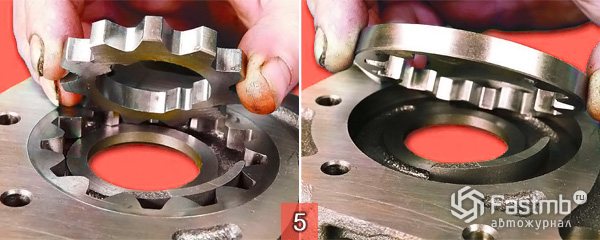

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

10. Далее ремонт масляного насоса заключается в осмотре его корпуса. Точно также на рабочих поверхностях не допустимы зримые следы износа — механические повреждения, задиры. Обнаружив что-либо из перечисленного, заменяем корпус.

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Масляный насос. ВАЗ. Снимаем и разбираем.

ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Ремонт Своими руками!

Возможные неисправности

Первым признаком является загорание лампочки на панели приборов, по ней сразу определяют, что в смазочной системе происходят сбои. Также не стоит забывать о контроле уровня масла в двигателе, если машина стала поджирать масло, то это тоже звонок на проверку данной системы.
Если возникли поломки, то сразу стоит:

• Остановить автомобиль и заглушить двигатель.
• Выждать время, чтобы масло вернулось обратно в двигатель, и затем проверить его уровень. Если уровень слишком маленький, то нужно провести, долив масла.
• Затем заводят автомобиль.
• Если лампа так и не потухла, и из двигателя доносятся посторонние звуки, то это указывает на поломку в масляном насосе.

Основные данные

Масляный насос ВАЗ 2110, 2112 предназначен бесперебойно обеспечивать подачу масла в двигатель для смазывания его трущихся частей, что эффективно продлевает им срок использования. На данных автомобилях это изделие стыкуется с коленвалом и напрямую от него получает энергию для работы (вращения), что традиционно для всех переднеприводных ВАЗ. Расположено изделие в масляном картере двигателя.

Расположение масляного насоса

Признаки поломки насоса:

1. 1. Повышенное, пониженное давление масла на холостых оборотах;
2. 2. Отсутствует давление масла на холостом ходу, под нагрузкой;
3. 3. Непрерывное горение светового сигнала красного цвета с изображением масленки, свидетельствующего об отсутствии давления масла в системе.

Нужно знать, что горение лампы с изображением масленки, без наличия подтверждения не является основанием для немедленной замены агрегата. Сначала нужно убедиться в исправности проводки датчика давления масла, если с ней все в порядке, то обязательно нужно проверить сам датчик. Для этого он демонтируется и осматривается — при отсутствии на нем следов смазки (отсутствует циркуляция) нужна будет замена насоса, когда датчик в смазке, то следует заменить датчик.

К наиболее встречающимся поломкам насоса относятся:

1. 1. Течь масла через сальник;
2. 2. Поломка маслопремника , что наиболее часто происходит по вине водителя, а именно использование им некачественного масла, слишком густого, несвоевременная замена масла. Слишком жидкое масло просто не будет прокачиваться через насос, о чем сразу же подаст сигнал лампа с масленкой;
3. 3. Засорение сетки маслоприемника, что приводит к затруднению циркуляции масла через двигатель. При этом происходит масляное голодание с повышенным износом частей и агрегатов мотора ВАЗ 212, других моделей.

Поломка перепускного клапана

1. 4. Поломка редукционного (перепускного) клапана. Он может остановиться в разных положениях: при «зависании» в открытом — давление масла будет падать, если же он остановился в закрытом положении, то перепуск не будет осуществляться, об этом засвидетельствует подтекание масла через сальник.

Производитель АвтоВАЗ рекомендует осуществлять смену масла через каждых 10 тыс. км пробега, но опыт эксплуатации показывает, что пробег между заменами лучше сократить. Покупать масло нужно только у зарекомендовавших себя производителей, также нужно опасаться подделок.

Проверка масляного насоса

Чтобы провести проверку детали не обязательно снимать агрегат с автомобиля. Для этого нужно измерить давление в смазочной системе, и посмотреть показания. При замене детали необходимо приобретать только оригинальные запчасти, чтобы в дальнейшем не возникло проблем.

Также проверить масляный насос можно на специальном стенде, такая проверка поможет установить производительность устройства, а также как оно работает. Все такие процедуры проводят в специализированной мастерской, где применяют теплое масло. Такая проверка будет точной, и сразу можно определить есть ли неисправности в работе масляного насоса.

Ремонт насоса

Некоторые владельцы автомобилей стараются проводить ремонтные работы своими руками. И если не хочется приобретать новую деталь, то можно провести ремонт масляного насоса ваз 2110. Ведь очень часто неисправности случаются в том, что сильно износились шестеренки или сам клапан.

1. Для начала снимают прокладку с устройства.
2. Затем откручивают болт, который крепит датчик коленвала.
3. Если открутить крепления с насоса, то можно будет снять крышку.
4. При помощи отверток снимают крышку, а затем и сам корпус.
5. После вынимают шестеренки, и одна из них ведущая, а вторая ведомая.
6. Теперь можно приступать к съему редукционного клапана, на нем располагается специальная пробка и кольцо для уплотнения.
7. Уплотнительное кольцо не должно иметь повреждений, если они появились, провести замену на новое.
8. Убирают пружину на клапане.
9. И после этого можно снимать сам клапан, его снять не так просто, для этого необходимо под рукой иметь нож, чтобы поддеть и извлечь деталь.
10. Провести проверку и состояние крышки, если есть деформации, то крышка подлежит замене.
11. Также не забыть про проверку всех элементов насоса, если есть даже незначительные отклонения, то лучше всего заменить деталь на новую.

После замены всех элементов деталей, необходимо все тщательно смазать и вместе с масляным насосом сразу меняется и сальник.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки

Ваши действия

Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет

Проверка масляного фильтра

Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра

Проверка внутренних элементов

Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

1. На отечественных «десятках» используется комбинированная смазочная система.
2. Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
3. Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
4. Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
5. Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
6. Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
7. Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

Расположение элемента

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

Редукционный клапан

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы.

1. Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
2. Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
3. Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
4. Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
5. Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
6. Перед вам находится коленвал и маслосборник, где располагается искомый насос.
7. Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
8. Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
9. Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
10. Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
11. Снимайте с коленчатого вала масляную помпу.

Снятие крышки

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

КАК СНЯТЬ И РАЗОБРАТЬ МАСЛЯНЫЙ НАСОС ВАЗ 2110,2111,2112

• Снимите прокладку с насоса;
• Открутите болт, удерживающий датчик положения коленвала;
• Открутив шесть крепежных болтов, вы сможете снять с насоса крышку;
• Используя пару отверток, поднимите корпус таким образом, чтобы штифты на нем свободно выходили из своих отверстий;
• Снимите корпус, разъедините его с крышкой;
• Теперь нужно извлечь из крышки две шестерни. Первой достается ведущая, а потом вынимается ведомая шестеренка;
• Следующий на очереди редукционный клапан. Нужно открутить пробку, под которой располагается уплотнительное кольцо;
• Проверьте состояние этого уплотнителя. Если кольцо имеет следы повреждения, слишком выжато, обязательно поменяйте на новое;
• Извлеките пружину клапана;
• Теперь вы можете вынуть сам клапан. Для этого аккуратно постучите корпусом по подставке из чистого дерева;
• Клапан может застрять. Не переживайте. Возьмите любой тонкий острый предмет, подденьте и извлеките элемент. Лучше не использовать металлические предметы, дабы не повредить поверхность;
• Проверьте текущее состояние крышки, выполненной из алюминия. Если есть глубокие царапины, следы износа, замените ее;
• Если на корпусе насоса есть следы износа, даже не пытайтесь ничего ремонтировать. Единственным верным решением будет его полная замена;
• Нужно также убедиться, что шестерни и диаметр их гнезд соответствует нормам;
• Максимальный диаметр гнезда ведомой шестеренки составляет 75,1 миллиметр. Если он больше, корпус идет под замену;
• Замерьте ширину корпуса посередине. Если показатель составляет менее 3,4 мм, он износился, нуждается в замене;
• Что касается толщины шестеренок, то по требованиям толщина ведущей составляет минимум 7,42 мм, а ведомой — 7,35 мм. При отклонениях от нормы шестерни меняют.

Снятие шестерни

Сборка и установка

Если вам удалось отремонтировать масляный насос, то остается его собрать и установить на место агрегат. Если вы решили полностью заменить устройство, первую часть дальнейшей инструкции пропускайте.

1. Установите ведомую шестеренку на корпус фасками на зубьях.
2. Также фасками на зубьях возвращается на место новая ведущая шестерня насоса.
3. Обязательно не забудьте смазать маслом шестеренки, чтобы они надежнее и дольше работали.
4. Верните на место крышку насоса, закрутите обратно все крепежи.
5. Смажьте новый или отремонтированный старый редукционный клапан, прежде чем его устанавливать на положенное место.
6. Клапан укладывается в свое гнездо. Убедитесь, что установка осуществляется дном вниз.
7. Теперь черед за пружинкой и пробкой, которая заворачивается с уплотнительным кольцом. Опять же, и эти элементы предварительно смазываются моторным маслом.
8. Используя трубку маслоприемника, масло заливается обратно в агрегат.
9. Завершив сборку, проверните шестеренки насоса на несколько полных оборотов. Так вы обеспечите эффективную смазку всех поверхностей внутри помпы.

Агрегат собран, можно возвращать его на место. Для этого:

• Верните на место ремень ГРМ, натянув его на ролики. Не забудьте выставить согласно меткам;
• Верните пластиковую защиту ремня на свое законное место, установите колесо;
• Теперь нужно залезть под автомобиль, чтобы установить на насос маслозаборник;
• Обязательно обработайте картер составами, удалив весь жир. Обработайте герметиком;
• На картер советуем поставить новую прокладку, после чего наносится еще слой герметика;
• Блок обезжиривается, картер возвращается на законное место;
• Чтобы проще было крепить его, заверните в разных точках несколько болтов, после чего вверните все остальные;
• На маховик устанавливается защита, возвращается на свои места защита картера;
• Залейте обратно масло в систему, запустите двигатель, дайте масло распределиться по узлам.

Обратная сборка

Если провести все манипуляции правильно и предварительно определить, что вышел из строя именно насос, контрольная лампа на приборной панели погаснет.

Масляная помпа играет огромную роль в функционировании смазочной системы двигателя, потому при первых же признаках его поломки немедленно отправляйтесь в гараж, либо доверяйте замену специалистам проверенных станций технического обслуживания.

Как поменять масляный насос на ваз 2110

Для того чтобы снять масляный насос, необходимо проводить все работы в следующем порядке:

• Вначале снимают кожух ГРМ, для этого используют ключ на 10.
• Затем ослабляют сам ремень и аккуратно снимают его.
• После необходимо открутить шестеренки на коленвале.
• Снимают шкив, и болт обратно закручивают.
• Смотрят на метку.
• Необходимо снять поддон для масла и защиту.
• После этого аккуратно снимают болты крепления к масляному насосу.
• И затем можно снимать прокладку между масляным насосом и непосредственно блоком.

При обычной замене масляного насоса на ваз 2110 необходимо провести сборку в обратном порядке, данной инструкции, и затем провести все необходимые замеры давления и уровня масла в двигателе.

Передний СК

Начинать советуем с переднего, поскольку этот сальник наиболее прост в замене. С ним сможет справиться даже автовладелец без особого опыта. Научившись менять его, вы, вероятнее всего, сумеете также самостоятельно заменить задний сальник коленвала. Но действовать лучше по обстоятельствам.

Извлечение элемента

Этапы замены переднего сальника выглядят следующим образом:

• Снимите защитный кожух, расположенный на ремне ГРМ;
• Демонтируйте защиту вашего двигателя. Придется пробраться под днище и открутить соответствующие крепежные элементы;
• Выставьте поршень первого цилиндра на верхнюю мертвую точку по такту сжатия;
• Немного ослабьте натяжение ремня ГРМ, после чего его легко можно будет демонтировать;
• Снимите переднее правое колесо;
• Снимите ремень привода генератора, а также не забудьте о снятии шкива;
• Теперь демонтируем крепежи шкива коленвала и достаем его. Тут потребуется сначала снять шпонку;

Передний СК

• Из системы обязательно слейте моторное масло. Для этого подготовьте заранее соответствующую емкость. Если масло планируете заливать обратно, обязательно тара должна быть чистой и сухой;
• Демонтируйте масляный насос. Именно на нем располагается искомый сальник коленвала;
• Чтобы извлечь СК, вам потребуется плоская отвертка;
• Параллельно проверьте состояние масляного фильтра. При необходимости, замените его;
• Демонтировав старый передний сальник коленвала, на его место теперь можно установить новый;
• Установка СК выполняется насадкой или головкой на 27 миллиметров;
• Сборка узла выполняется четко в обратной последовательности.

Поскольку замена СК требует серьезных демонтажных работ, не лишним параллельно проверить состояние других агрегатов, заменить масло, фильтр или другие детали.

Регулировка давления в масляном насосе

Чтобы правильно отрегулировать давление в устройстве необходимо провести следующие операции:

1. Проверить уровень масла в системе, а также лучше использовать качественные смазочные материалы.
2. Сливная пробка должна быть надежно закручена, и масло нигде не подтекает.
3. Привод насоса должен быть исправен.
4. Часто в насосе выходит из строя прокладка, если это так, то провести ее замену.
5. Все болты на насосе надежно закреплены.
6. При каждой новой замене масла обязательно меняется масляный фильтр.

Смазочные материалы лучше всего заливать те, которые рекомендованы производителем автомобиля, и они прописаны в инструкции по эксплуатации автомобиля.

Масляный насос 2110 имеет свой трудовой ресурс, он обычно служит около 120 тысяч пробега, и после этого его меняют полностью на новую деталь.

Многие водители задаются вопросом, сколько стоит масляный фильтр на ваз 2110, ответ достаточно прост. Если выбирать оригинальное изделие для ваз 2110, то тут стоимость не высокая.

Конечно, провести замену и ремонт масляного насоса на ваз 2110 просто, но не все могут это сделать. Кто то боится навредить автомобилю и деталям, а кто то вообще никогда не ремонтировал автомобиль. Если такие проблемы есть лучше всего доверить машину квалифицированным специалистам, которые помогут провести все необходимые работы.

Но за всеми деталями автомобиля необходимо следить и периодически проводить замену и диагностику, чтобы все работало как часы, тем самым можно увеличить срок службы деталей и автомобиля в целом.
