Данный пост, как следствие предыдущего. Итак, после смены лампочки ближнего света, фара стала светить «немного не туды»!

Теория! Порядок действий: 1. Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра. 2. Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье. 3. Разместите на стене экран, как показано на рисунке. Линия 0 должна проходить по продольной плоскости симметрии автомобиля. Линии 1 и 2 должны проходить по центрам ламп ближнего света. 4. Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране. 5. Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя. 6. Закрыть плотным материалом одну фару. 7. Включаем ближний свет фар и проверяем расположение световых пятен. Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Рисунки в помощь!

Отрегулировать я отрегулировал, но свет стал рассеяным, и ушел дальний. «Почесал репу», заглянул в фару, лампочка вроде бы на месте. Решил отложить это дело на потом…

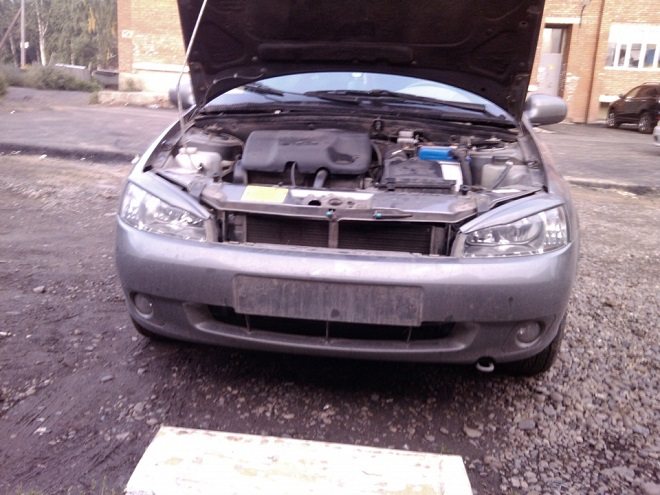

В субботу оказавшись в городе по делам, заехал на СТО чтобы проверить, что за «борода со светом».

Примечания:

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов. Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне.

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

• картонный лист;
• пятиметровая рулетка;
• «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Как отрегулировать свет фар на автомобиле СВОИМИ РУКАМИ.

Установка лампы ближнего света фары LADA Kalina

Регулировка фар лада калина своими руками: фото, видео — За рулем

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

о регулировке фар на Калине:

расскажет, как отрегулировать фары на Ладе Калине. Даны основные рекомендации по процессу регулировки.

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Схема предохранителей ваз 21083 карбюратор

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

• фен (бытовой или промышленный);
• плоская отвертка;
• канцелярский нож.

Регулировка направления пучков света фар

Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном авто­мобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонталь­ной площадке на расстоянии 5 м от экрана (можно использовать сте­ну гаража, лист фанеры или орга­лита размером 1×2 м). На экране проводим горизонтальную линию 1

на высоте, равной расстоянию от центра фар до пола. Ниже ее на 65 мм проводим параллельную ли­нию
2
. Наносим на экране верти­кальные осевую линию (расстоя­ние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и BE).

Устанавливаем переключатель кор­ректора света фар в положение «О» (один водитель или водитель с пас­сажиром на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрач­ным материалом и включаем ближ­ний свет фар.

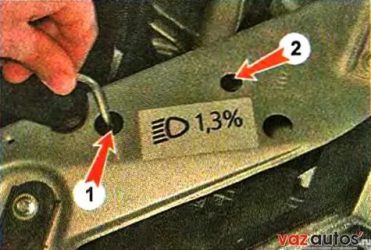

Расположение регуляторов на­правления пучков света на кор­пусе фары

: 1 — регулятор светового пучка в вертикальной плоскости; 2 — ре­гулятор светового пучка в горизонтальной плоскости

Вставляем шестигранник «на 6» в гнездо регулятора через отвер­стие в верхней поперечине рамки радиатора.

Поворачивая шестигранником ре­гулятор, расположенный ближе к крылу, изменяем положение светового пучка фары в горизон­тальной плоскости.

Поворачивая регулятор А, располо­женный ближе к радиатору, изменя­ем положение светового пучка в вертикальной плоскости.

При этом верхняя граница светового пучка должна совпасть с нижней го­ризонтальной линией, а место излома пучка (точка пересечения горизон­тального и наклонного участков све­тового потока) — с вертикальной линией, соответствующей центру дан­ной фары.

Аналогично регулируем направле­ние светового пучка другой фары

Источник:

Правильная и быстрая регулировка фар Лада Гранта

Регулировка фар Лада Гранта требуется, если вам не хватает заводских настроек света. Приходится выкручивать гидрокорректор на максимум? Пора отрегулировать фары. Как – расскажем далее.

Регулировка фар Лада Гранта своими своими руками

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

1. помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
2. крестовая отвертка либо шестигранник на шесть;
3. рулетка или длинная линейка;
4. вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Совет: нелишним будет с покупкой противотуманок заказать и изготовление наклеек на фары. Они уберегут стекла от веток и стеблей растений, а также от летящих из-под колес камней.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

1. От дороги – не ниже 250 мм;
2. От внешних габаритов – не ближе 400 мм.

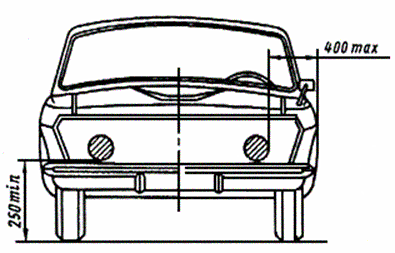

Согласно требований ГОСТ 8769-75, ПТФ должны вписываться в указанные габариты

Обратите внимание! Кроме того, пунктом 2.3.4. определено, что ПТФ должны излучать только белый либо только селективно-желтый свет. Но обязательно одинаковый для обеих фар, смонтированных на данном транспортном средстве.

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

1. Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
2. Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

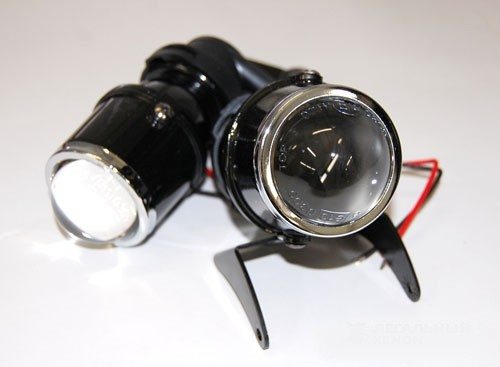

Линзованные противотуманные фары для Калины

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Незаменимый атрибут

Противотуманные фары предназначены для непогоды, когда трудно управлять автомобилем из-за сниженной видимости. Они повышают безопасность как пассажиров данного транспортного средства, так и других участников дорожно-транспортного движения.

При непогоде обычные фары дают мало пользы , так как световой луч отражается от капель воды, и создает чувство, будто машина находится в световом пятне, которое мешает водителю видеть куда он направляет автомобиль. Противотуманные модели – рассеивают свет непосредственно перед автомобилем, который стелется по дорожному полотну. Это получается потому, что луч выходит плотный, широкий и плоский.

Обычно, такие фары излучают белый или желтый свет и устанавливаются как спереди, так и сзади автомобиля. Регулировка противотуманок в зависимости от условий окружающей среды не требует особых навыков и вполне может проводиться самостоятельно.
