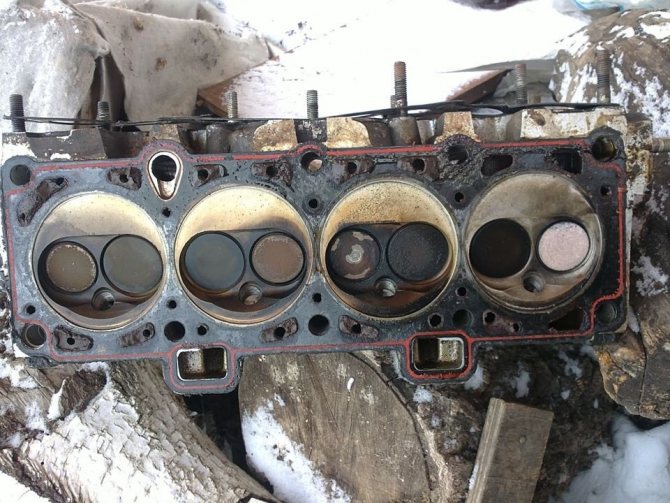

Прокладка головки блока цилиндров ВАЗ 2107

Прокладка ГБЦ является деталью одноразового использования, так как при установке изменяются её физические свойства и геометрия.

Для чего служит прокладка ГБЦ

Прокладка головки блока цилиндров предназначена для уплотнения соединения блока цилиндров и головки. Даже с учётом того, что эти составные части двигателя имеют идеально ровные привалочные плоскости, добиться полной герметичности без неё не получится, ведь давление в камерах сгорания достигает более десяти атмосфер. Кроме этого уплотнения требуют и соединения масляных каналов, а также каналов рубашки охлаждения. Герметичность достигается за счёт равномерного спрессовывания прокладки во время затяжки соединительных элементов.

Прокладка служит для уплотнения соединения головки и блока цилиндров

Из чего изготавливают прокладки ГБЦ

Прокладка головки блока цилиндров может быть изготовлена из разных материалов:

• металла (медные и алюминиевые сплавы);
• асбеста;
• комбинации металла и асбеста;
• комбинации резины и асбеста;
• паронита.

Главные требования к прокладке — устойчивость к высоким температурам и способность сжиматься. Каждый из перечисленных материалов имеет свои плюсы и минусы. Изделия, изготовленные из нескольких слоёв металла или асбеста, например, лучше противостоят высоким температурам, но при этом не могут обеспечить наилучшую герметичность. Детали из резины и паронита, наоборот, максимально усиливают соединение головки и блока, однако их температурная устойчивость ниже.

Металлические прокладки ГБЦ ВАЗ 2107 производят из сплавов меди и алюминия

При выборе прокладки лучше отдать предпочтение комбинированному изделию, например, изготовленному из асбеста и металла. Такие уплотнители сделаны из листового асбеста, но отверстия под цилиндры у них усилены металлическими кольцами. Такими же кольцами армированы отверстия под крепёжные элементы.

Выбирая прокладку лучше отдать предпочтение комбинированному изделию

Что нужно учитывать при выборе прокладки ГБЦ

Если вы собрались заменить прокладку, вам нужно точно знать характеристики двигателя. Дело в том, что «семёрки» комплектовались тремя типами силовых установок: ВАЗ 2103, 2105 и 2106, которые имеют разный диаметр цилиндров. У первого он равен 76 мм, у двух последних — 79 мм. Прокладки изготавливаются в соответствии с этими размерами. Поэтому, если вы приобретёте уплотнитель ГБЦ для двигателя 2103 и поставите его на силовой агрегат 2105 или 2106, поршни, естественно, разорвут кромки изделия со всеми вытекающими последствиями. В случае установки прокладки с диаметром отверстия под цилиндры, равным 79 мм на двигатель ВАЗ 2103, уплотнение не обеспечит необходимой герметичности из-за того, что деталь не перекроет полностью отверстия под цилиндры.

Причины и признаки разрушения прокладки ГБЦ

Разрушение уплотнителя характеризуется его пробоем или прогоранием. В первом случае имеет место небольшое повреждение детали, которое в некоторых случаях даже невозможно увидеть невооружённым глазом. При прогорании изделия масштабы повреждения существенно больше. Деталь деформируется и утрачивает целостность, оставляя участки соединений без уплотнения.

Причины разрушения

К основным причинам, по которым прокладка ГБЦ выходит из строя преждевременно, можно отнести:

• перегрев силового агрегата;
• неправильный порядок или момент затяжки крепёжных болтов при установке;
• заводской брак или низкое качество материала изготовления детали;
• использование некачественной охлаждающей жидкости;
• нарушения в работе двигателя.

Перегрев двигателя чаще всего становится причиной разрушения прокладки. Обычно он возникает вследствие перебоев в работе системы охлаждения (неисправность термостата, вентилятора радиатора, датчика включения вентилятора, засорения радиатора и т. п.). Стоит водителю проехаться полкилометра на автомобиле с перегретым двигателем, и прокладка прогорит.

Устанавливая новый уплотнитель на ремонтируемый силовой агрегат, важно соблюдать порядок закручивания болтов, которые крепят головку к блоку. Кроме этого необходимо придерживаться установленного момента затяжки элементов крепления. В случае недотягивания или перетягивания болтов прокладка неизбежно деформируется, и впоследствии будет пробита.

Чаще всего прокладка перегорает по причине перегрева двигателя

Выбирая уплотнитель для замены, стоит обращать внимание не только на его параметры, но и на производителя. Ни в коем случае не нужно покупать дешёвые детали неизвестных предприятий. Результатом подобной экономии может стать незапланированный капремонт мотора. Это касается и охлаждающей жидкости. Некачественный хладагент способен вызвать коррозию и повредить не только прокладку, но и саму головку.

Что касается нарушений в работе силовой установке, то такие процессы, как детонация и калильное зажигание также оказывают разрушающее действие на уплотнитель. Поэтому стоит следить за качеством топлива и правильностью регулировки угла опережения зажигания.

Признаки повреждения прокладки ГБЦ

Пробой или прогорание прокладки может проявляться в виде:

• быстрого нагревания и перегрева двигателя;
• нестабильной работой силового агрегата;
• потёков масла или охлаждающей жидкости из-под головки блока;
• следов охлаждающей жидкости в масле и смазки в хладагенте;
• пара в выхлопных газах;
• повышения давления в системе охлаждения, сопровождающегося появлением дыма в расширительном бачке;
• конденсата на электродах свечей.

Симптомы в каждом отдельном случае будут разные. Это зависит от того, в каком именно месте была нарушена целостность уплотнителя. Если прокладка повреждена в районе кромки отверстия под цилиндр, то, скорее всего, будет иметь место перегрев силовой установки с повышением давления в системе охлаждения. В этом случае горячие выхлопные газы под давлением прорвутся в месте повреждения уплотнителя в систему охлаждения. Естественно, тосол или антифриз начнёт быстро нагреваться, повышая температуру всего двигателя. При этом повысится давление в системе, а в расширительном бачке появятся пузырьки газа.

При прогоревшей прокладке нередко хладагент попадает в масло

Обязательно будет и обратный эффект. Попадание хладагента в камеры сгорания нарушит нормальную работу двигателя. Мотор начнёт троить, из-за того, что топливно-воздушная смесь, разбавленная охлаждающей жидкостью, не сможет сгорать. В результате мы получим заметное нарушение работы мотора на холостом ходу, сопровождающееся выхлопными газами в системе охлаждения, хладагентом в камерах сгорания и густым белым дымом с характерным запахом из выхлопной трубы.

Если же прокладка прогорит где-нибудь между окнами рубашки охлаждения и масляных каналов, не исключено, что эти две технологические жидкости смешаются. В этом случае в расширительном бачке появятся следы смазки, а в масле — антифриз или тосол.

Масло может попадать в систему охлаждения

При повреждении прокладки по краю, обычно, наблюдается подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров. Кроме этого возможен и прорыв выхлопных газов между основными деталями двигателя.

Если прокладка повреждена, и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

Самостоятельная диагностика

К диагностике неисправности прокладки необходимо подойти комплексно. Иными словами, не стоит сразу приступать к снятию головки, увидев белый дым из выхлопной трубы, или подтеки масла из-под головки. Чтобы убедиться в неисправности уплотнителя, выполните следующие действия:

1. Осмотрите место соединения головки и блока цилиндров по периметру. Если вы обнаружите подтеки масла или хладагента, убедитесь, что течёт именно из-под головки.
2. Запустите двигатель и обратите внимание на цвет выхлопа и его запах. Если он действительно похож на густой белый пар, и пахнет тосолом или антифризом, заглушите мотор и аккуратно открутите пробку расширительного бачка. Принюхайтесь. Если выхлопные газы попали в систему охлаждения, из бачка будет доноситься запах сгоревшего бензина.
3. Не закручивая крышки расширительного бачка, заведите мотор и посмотрите на состояние хладагента. Он не должен содержать ни пузырьков газа, ни следов смазки.
4. Заглушите силовую установку, дайте ей остыть. Извлеките масляный щуп, осмотрите его и определите уровень масла. Если на щупе имеются следы бело-коричневой эмульсии, или уровень масла неожиданно повысился, имеет место смешивание технологических жидкостей.
5. Дайте двигателю поработать 5–7 минут. Заглушите его. Выкрутите свечи зажигания, осмотрите электроды. Они должны быть сухими. Если же на них есть следы влаги, скорее всего, в цилиндры поступает хладагент.

Видео: признаки повреждения прокладки ГБЦ

Замена прокладки под головкой ВАЗ 2107

https://youtube.com/watch?v=Td_oPNNAtN8

Прогар прокладки головки блока, признаки.

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны. Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон.

https://youtube.com/watch?v=iP7yBa463wM

Головка блока цилиндров

По сути, головка является крышкой блока цилиндров, закрывающей цилиндры. В ней расположены верхние части камер сгорания, свечи зажигания, впускные и выпускные окна, а также весь механизм газораспределения. ГБЦ ВАЗ 2107 — монолитная деталь, отлитая из алюминиевого сплава, однако внутри неё имеются каналы, где циркулируют масло и охлаждающая жидкость.

Головка является корпусом для механизма газораспределения

Есть ли отличия в конструкции головки блока цилиндров для карбюраторного и инжекторного двигателей ВАЗ 2107

ГБЦ карбюраторного и инжекторного двигателей «семёрки» практически одинаковы. Единственное отличие — форма впускных каналов. У первых она круглая, у вторых — овальная. Коллектор с карбюраторной машины без переделок не сможет полностью перекрыть впускные окна. Поэтому, если есть необходимость замены головки, этот момент следует учесть обязательно.

Устройство головки блока цилиндров ВАЗ 2107

Главной задачей ГБЦ является обеспечение работы газораспределительного механизма. Она служит корпусом для всех его элементов:

• распределительного вала в сборе с «постелью»;
• рычагов;
• клапанов;
• клапанных сёдел;
• направляющих втулок;
• маслоотражательных колпачков;
• пружин;
• «тарелок»;
• «сухарей»;
• стопорных колец;
• регулировочных болтов со втулками и др.

  Клапанный механизм является частью ГБЦ
