Как установить кнопку старт вместо ключа зажигания
Если вы автомобилист, и вам надоели проблемы, связанные с выработкой пластмассовых элементов замка зажигания (ЗЗ), подгары и деформации в контактах, то рекомендуем узнать, как вместо замка зажигания поставить функциональную кнопку. Она в разы повысит комфорт управления зажиганием, и даст возможность лишний раз убедиться в ошибочности стереотипа «всегда носи с собой ключ». Проблемный ЗЗ с его контактной группой в машине вовсе необязателен.
Классические способы модернизации
Итак, на сегодняшний день для осуществления подобной модернизации есть множество универсальных способов.
1-й способ
Один из наиболее простейших классических вариантов – установка кнопки «старт стоп» с ключом. Это полумодернизированная схема, имеющая как свои преимущества, так и недостатки.
Дело в том, что без ключа будет невозможно завести машину. Сначала нужно вставить его, затем установить в нужное положение, а уже после воспользоваться кнопкой для запуска ДВС. Если надо мотор заглушить, ключ поворачивается обратно.
Схема 1
2-й способ
Другой способ тюнинга уже полностью исключает наличие ключа. Однако схема проведения модернизации более сложная, нужно обзавестись специальным реле (подойдет модель реле, управляющая на автомобилях ВАЗ задними «противотуманками»).

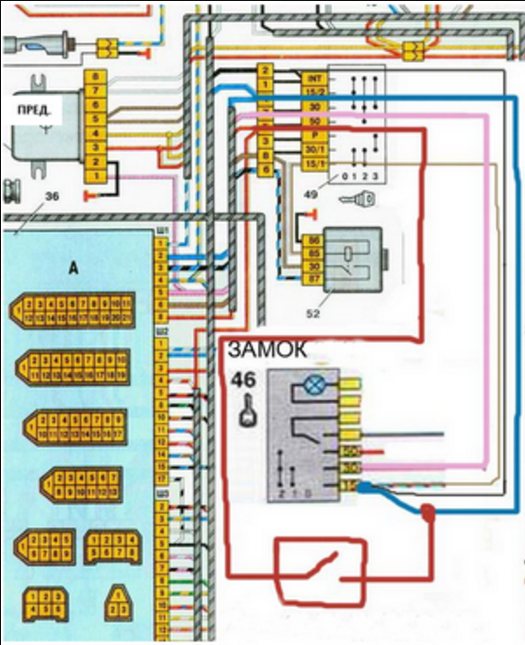

Схема 2
Если на машине имеется сигнализация, то подсветку кнопки можно запитать от неё, а не от АКБ. Таким образом, можно обеспечить свечение кнопки сразу после снятия автомобиля с «охраны». Кнопка «старт стоп» будет сигнализировать водителю о готовности к запуску ДВС.
Что касается специфических особенностей этой схемы:
- Как только автомобиль снимается с «охраны», на кнопке запуска появляется напряжение 12 вольт (одновременно загорается светодиод);
- Когда водитель нажимает на кнопку и немного удерживает её, срабатывают реле и стартер, двигатель запускается;
- После отпускания кнопки, отключается стартер, зажигание остаётся в рабочем положении;
- Когда вновь водитель нажимает на кнопку, силовой агрегат останавливается;
- Как только автомобиль ставится на сигнализацию, с кнопки полностью снимается напряжение, светодиод гаснет.
Важный момент. При реализации этой схемы модернизации, полностью исключающей наличие ключа, не стоит забывать о блокировке руля. Её следует перед проведением тюнинга отключить, чтобы рулевое колёсо нормально вращалось.
3-способ
Третий вариант классической модернизации практически ничем не отличается от второго, с одной небольшой разницей. Стартер уже не будет включаться в работу после нажатия кнопки, задействуется лишь реле. Для того чтобы запустить мотор, водитель должен нажать на одну из педалей (в данном случае – подключаем педаль тормоза).
Этот вариант схемы характерен для большинства современных иномарок. А педаль тормоза задействуется по той лишь причине, что она имеет собственный датчик. Педаль выжимается и, тем самым, обеспечивается задействование 5-контактного реле.

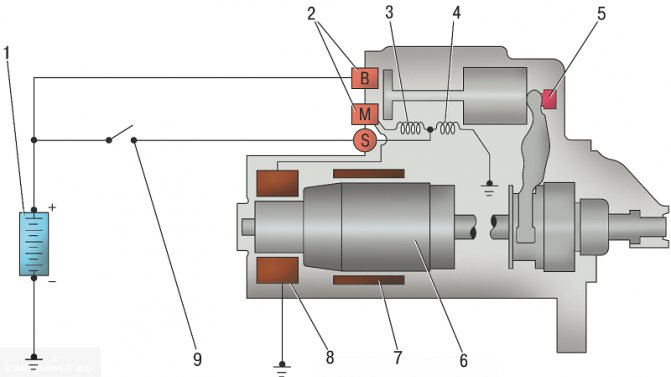

Как можно замкнуть стартер напрямую
Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.
Замыкание клемм отверткой, монтировкой или гаечным ключом
Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.
На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.
Возможные последствия
Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.
Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.
Подключение напрямую к аккумулятору
Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.
Читайте также:
Дальнейшие действия:
- поставить машину на нейтралку;
- включить зажигание;
- соединить «крокодил» с плюсовой клеммой аккумулятора.

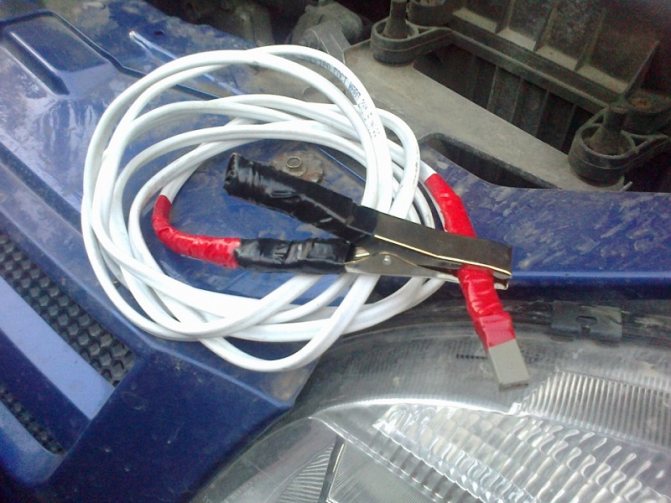

Самодельная переноска с крокодилом
Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место
Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то
Вариант переделки комбинированный (пошагово)
Подготавливаются необходимые материалы для тюнинга:
- Три разновидности реле: зптф, 4- и 5-контактные;
- Несколько метров качественной проводки с сечением больше одного миллиметра;
- Кнопка «старт стоп»;
- Диод и клеммы.
Вооружиться следует всеми необходимыми для тюнера инструментами, включая плоскогубцы, кусачки и т.д.

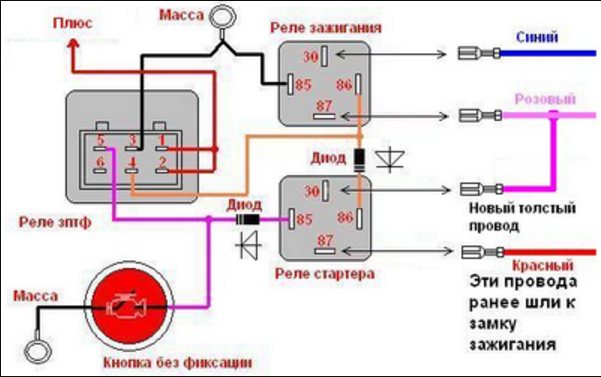

Схема переделки выглядит так.
-
Читайте также:
Как установить кнопку зажигания
Всё осуществляется согласно схеме, однако диод можно установить в любом удобном месте.
Готовые универсальные комплекты
Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.
Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.
Готовый комплект
Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.
- С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
- Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
- Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
- Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.
Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.
Схема подключения пускателя с катушкой 220 В
В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.
В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.
Подключение питания к магнитному пускателю
Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки
Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д
Снимается оно с контактов T1, T2, T3.
Назначение гнезд магнитного пускателя
Самая простая схема
Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.
Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).
Простейшая схема подключения магнитного пускателя — без кнопок
Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.
Схема с кнопками «Пуск» и «Стоп»
При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.
Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).
Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»
Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».
Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку
Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.
Кнопка «старт стоп»: плюсы и минусы
Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.
Engine Start-Stop
Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.
Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).
Преимущества и недостатки
| Преимущества | Недостатки | |
| 1 | Для запуска двигателя достаточно лёгкого нажатия | Чтобы завести машину, нужно сесть в неё и нажать педаль тормоза. С непривычки многие водители забывают об этом |
| 2 | Больше не нужно носить с собой ключ зажигания | Возможны затруднения при установке сигнализации с прогревом. Так, потребуется как минимум два брелока — один из них нужно отдать мастерам. Они разберут его, достанут микросхему и установят её в автомобиль. Питание будет подаваться только в момент запуска |
| 3 | Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования | Установка сигнализации на машину с кнопкой, как правило, стоит дороже |
| 4 | Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности | |
| 5 | Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго |
Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.
Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.
