Блок предохранителей Меган 2 в салоне

Модуль устанавливается в левой части приборки. Чтобы добраться до узла потребуется снять защитный кожух.

На фото показана панелька машин, выпускавшихся с 2005 по 2008 год. Независимо от модификации и комплектации авто, расположение узла остается неизменным. Единственное, что может разниться – последовательность установки элементов.

https://youtube.com/watch?v=78_r3okgxCQ

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

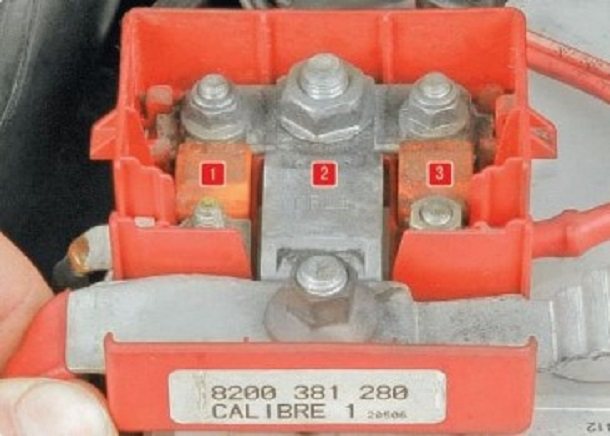

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Замена предохранителей под капотом Рено Меган 2 My-Megane2.ru

Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.

5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).

9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!

Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Схема предохранителей

На фото выше приведена схема установки вставок салонного блока. Подобное расположение актуально для большинства автомобилей, претерпевших рестайлинг 2008-2009 года. Также обозначение подходит для отдельных машин с 2004 г выпуска.
Далее изображена электрическая схема основного блока под капотом машины.

Для удобства восприятия, полная расшифровка предохранителей модулей приведена в подпунктах ниже.

Где находится предохранитель кондиционера

Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.

Магистраль активации управления агрегатом проходит через 1 гнездо моторного модуля. Муфта компрессора запитана от предохранителя 16, находящегося рядом. Органы управления защищены вставкой 10, смонтированной в салоне, а силовая линия привода работает от элемента 19 под приборкой.

Бензонасос

Питание топливного насоса выполнено особым образом. В линии нет предохранителей, их роль выполняет ЭБУ двигателя. Если пропало питание установки, искать причину следует именно здесь.

Предохранитель прикуривателя

На версиях типа классик, если не работает только розетка, причину следует искать от элемента 7 в салоне машины. Некоторые автомобилисты устанавливают дополнительный агрегат с прямой магистралью от АКБ.

Рено меган 2, как добраться к предохранителям под капотом

Стартер

Из общего ряда приборов выделяется предохранитель управляющей магистрали. Его следует искать под капотом возле аккумулятора. Следует учитывать, что деталь в большинстве комплектаций отличается по месту установки. Некоторые модификации вовсе не имеют подобного элемента – присутствует только реле, питаемое через замок зажигания.
Если вставка постоянно перегорает, причину следует искать в стартере.

Предохранитель печки: где находится

В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

Вентилятор

Информация по обдуву отопителя указана выше. Для кулера радиатора питание подается от силового элемента 18 в моторной области авто. Вставка отвечает за обе скорости вращения привода (при наличии таковых).

Дворники

Силовая линия переднего дворника работает от вставки 22. Реле прерывателя обычно монтируется возле привода.

Где стоит предохранитель ближнего света

С лампами не все так просто. Здесь присутствует тройная магистраль. Предохранитель 4 подает питание на правый блок, вставки 5 и 7 ответственны за левый борт машины.

Подобное расположение актуально по причине повышенной сложности конструкции оптических элементов.

Предохранитель плюсовой клеммы

Это вставка повышенного номинала. Деталь обычно монтируется на самой клемме под номером 1. В некоторых версиях автомобиля место установки элемента может незначительно отличаться.

Предохранители аккумулятора

Монтируется в том же месте на второй позиции. Аналогично область монтажа может разниться в разных поколениях и комплектациях транспортного средства.

Стеклоподъемник

Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.

Предохранитель заднего хода

Лампы защищены вставкой 14 салонного блока. Автомобилисты переносят элемент из монтажной панели под приборную доску. Обычно это связано с серьезными неполадками в электрике и последующим низкокачественным ремонтом.

Габариты

Огни левого борта запитаны от салонного предохранителя №1. Освещение по правой стороне обслуживается вставкой 7.

Предохранитель АБС

Контроллер управления устройством запитан от №19. Работоспособность приводов и датчиков ABS зависит от элемента 5, смонтированного в силовом блоке на клемме аккумулятора.

Предохранитель замка багажника

На версии седан за запирание крышки грузового отсека отвечает вставка 6, установленная под приборкой со стороны водителя.

Меган 2: предохранитель омывателя стекла

Стеклоомыватель лобовухт – простое устройство. За питание моторчика отвечает элемент 10, установленный в модуле приборки.

Стоп-сигнал

Запитан от предохранителя 11 в салоне машины. Для получения доступа к панели потребуется снять защитную накладку.

Приборная панель

Индикация и работа контролируется предохранителем 15, установленным в моторной части.

Противотуманные фары

При наличии на машине ПТФ, под капотом устанавливается предохранитель 6 в основном блоке. Питание противотуманок выполнено для правой и левой стороны машины на одной магистрали.

Поворотники

Система включения поворотов и аварийной сигнализации входит в модуль комфорта автомобиля. В отдельных комплектациях, предохранители монтируются под приборкой на пустых гнездах.

Климат-контроль

Климатическая установка аналогично контролируется блоком комфорта. В первых модификациях, предохранители ставились на местах, отведенных для кондиционера.

Селектор АКПП

Индикатор положения автомата запитан от вставки 10 в салоне машины. Электроника селектора работает от элемента 12.

Магнитола

Штатная акустическая система подведена к предохранителю 10 салонного модуля. Отдельные автолюбители при монтаже доработанной магнитолы и динамиков проводят отдельные магистрали от аккумуляторной батареи. Расположение вставки верно только в случае с заводским проигрывателем.

Отопитель

О предохранителях системы подогрева салона указано выше.

Предохранитель зеркал

Система нагревателей зеркал внешнего вида выполнена на одной ветке проводки для обеих сторон машины. За работу теннов отвечает вставка 8 в салоне.

Аналогичное исполнение на приводах регулировки ЗВВ. Сервоприводы питаются через предохранитель 15, смонтированный под приборкой.

Подсветка номера

Освещение знака подключено к общей системе габаритных огней. Если прибор не работает, причину следует искать в указанной цепи.

Блок в салоне

Салонный силовой блочок Рено Меган 2 поколения находится слева внизу центральной консоли возле двери водителя. Защитные элементы спрятаны под декоративным кожухом.

Расположение блока в салоне
На его тыльной стороне нанесена схема расположения реле и предохранителей Renault Megane 2. Она выглядит следующим образом:

Блок предохранителей

Пример схемы. Кликните, чтобы увеличить

• 1, 2, 3, 12 – не используется;
• 4 – датчик света, дождя и температуры салонного пространства, охлаждающий вентилятор теплообменника силового агрегата, зеркало заднего вида в салоне (3 А);
• 5 – подогревательный комплекс переднего ряда кресел (20 А);
• 6 – привода замков дверей (20 А);
• 7 – предохранитель прикуривателя Renault Megane II (15 А);
• 8 – комплекс подогрева внешних зеркал (7.5 А);
• 9 – ABS (10 А);
• 10 – мультимедийный комплекс, управляющая программа охранной сигнализации и системы кондиционирования (отопителя), омывающая система передней оптики, лобового и заднего стекла, бортовой компьютер, подогревательный комплекс топливного фильтрующего элемента на Рено Меган второго поколения с дизельным мотором (15 А);
• 11 – стоповые огни (15 А);
• 13, 14 – электропривод подъемника стекла в водительской и пассажирской двери соответственно (25 А);
• 15 – приборная панель, корректор положения внешних зеркал (20 А);
• 16 – дворники стекла спереди, сигнал, разъем для подключения диагностического оборудования (15 А);
• 17 – дворники стекла сзади (15 А);
• 18 – релейная часть вспомогательных приборов, управляющая программа салонного оборудования (20 А);
• 19 – вентилятор отопителя, системы кондиционирования и вентиляции (30 А);
• 20 – электропривод подъемников стекол в дверях Renault Megane II сзади (40 А);
• 21 – люк (40 А).

Также в блочке задействованы реле:

• R1 – подъемников стекол в дверях;
• R2 – вспомогательных приборов.

В зависимости от комплектации Рено Меган 2, в салонном пространстве могут устанавливаться дополнительные реле вне блока:

1. На фиксаторе педали газа – стоповые огни, включаемые от системы ESP.
2. Слева от блочка вентилятора – вспомогательного подогрева.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.
