Штатное расположение предохранителей в автомобиле Nissan Almera N16 отлично от предыдущих модификаций. Инженеры предустановили три блока с предохранителями и один монтажный блок с реле – коммутаторами. Расположение:

• В салоне, слева от рулевого колеса;
• В моторном отсеке, с права от аккумуляторной батареи;
• Возле расширительного бачка системы охлаждения.

С целью упрощения процесса идентификации предохранителя, на тыльной стороне крышки корпуса нанесена схема, маркировка, распиновка.

Процесс замены модулей на автомобиле Ниссан Альмера Н16 не сложный, задача под силу автолюбителю, но будьте предельно внимательны, не допускайте ошибок.

Независимо от модификации Ниссан Альмера N16, штатное расположение и количество модулей неизменное. В период с 2000 по 2006 год японский бренд изготавливался в трех кузовных модификациях: трёх- и пятидверный хэтчбэки, седан.

Схема расположения реле – прерывателей

КАК СНЯТЬ БЛОК ПРЕДОХРАНИТЕЛЕЙ НИССАН АЛЬМЕРА КЛАССИК?

Схема установки предохранителей

Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.

Признаки неисправности предохранителей

• После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
• Питание по цепи не поступает к оборудованию, но механизм неактивен;
• Монтажный блок на ощупь с повышенной температурой;
• В салоне слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
• Покупка неоригинальных запчастей, комплектующих;
• Установка с нарушением технологического процесса;
• Механическое повреждение блока. Модулей, смежных деталей;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции электрической проводки;
• Окисление клемм;
• Слабое крепление контактной платы;
• Попадание внутрь воды, образование конденсата.

Предохранители и реле Nissan Almera N15

Рассмотрены автомобили Nissan Almera N15 1995, 1996, 1997, 1998, 1999, 2000 года выпуска

Блок предохранителей и реле в салоне

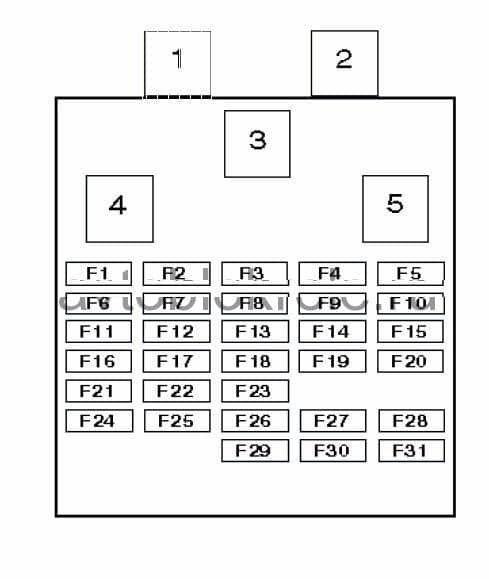

Схема расположения предохранителей и реле в блоке.

Расшифровка:

Блок предохранителей и реле в моторном отсеке Nissan Almera N15.

Расположение блоков под капотом.

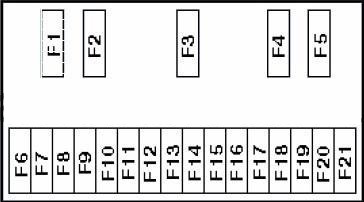

Схема расположения предохранителей в блоке №1

Назначение предохранителей:

Схема расположения предохранителей и реле в блоке №2

Обозначение:

Схема расположения в блоке реле моторного отсека

Описание реле:

Замена предохранителей на Nissan Almera N16

Подготовительный этап:

• Отвертка с плоским наконечником;
• Пластиковая лопатка;
• Пинцет для извлечения модулей;
• Дополнительное освещение по мере необходимости;
• Набор новых модулей, реле – коммутаторов.

Последовательность действий при замене предохранителей в салоне:

• Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;

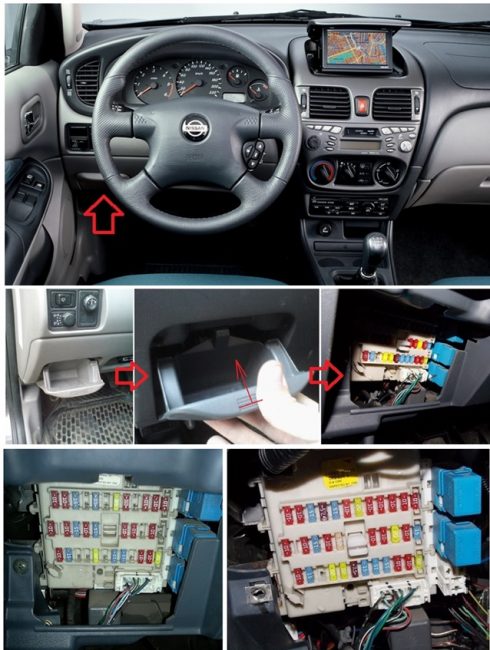

• Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
• Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
• Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

• Останавливаем двигатель, открываем капот;
• В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Nissan Almera | Бортовая электрическая сеть | Ниссан Альмера

Источники и потребители электрической энергии, установленные на автомобиле, соединяются между собой бортовой электрической сетью. Основными элементами электрической сети являются соединительные провода, средства защиты цепей от перегрузок и коротких замыканий, средства коммутации (выключатели и переключатели) и различные соединительные и распределительные устройства.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

Конструкция и функции части элементов электрической сети автомобиля рассмотрены выше при описании конкретных изделий и систем. В данном разделе предоставлена недостающая информация.

Для защиты узлов электрооборудования и электропроводки от перегрузок и коротких замыканий используются плавкие предохранители штепсельного типа, установленные в монтажных блоках. Блок, расположенный в салоне автомобиля под облицовкой левой части панели приборов (рис. 8.17), включает в себя предохранители, перечисленные в табл. 8.7.

Таблица 8.7 Цепи, защищаемые предохранителями, установленными в салоне

Кроме предохранителей, в монтажных блоках установлены реле (рис. 8.19 и 8.20).

Некоторые реле и электрические блоки установлены отдельно от монтажных блоков (рис. 8.21).

В цветной вкладке в конце книги приведены схемы основных систем электрооборудования. Обозначения цвета проводов даны в табл. 8.1.

Таблица 8.8 Цепи, защищаемые предохранителями, установленными в моторном отсеке

Рекомендации по обслуживанию

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте при помощи специального оборудования — мультиметра.

Средний ресурс эксплуатации модулей, реле – коммутаторов 50 – 55 тыс. км.

Самый расходный элемент

Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером 22. На самом деле, этот оказывается самым «проблемным», поскольку и ломается чаще всего. Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки (последние, правда, работают при помощи специальных преобразователей).

Прикуриватель Ниссан Альмера н16

Вариантов поломки тут два — или придется ставить нового «защитника» (это еще будет считаться «малыми жертвами»), или уже менять сам прикуриватель. Важно сделать это правильно.

В этом плане нелишним будет знать, как выглядит сгоревший элемент. Это поможет определить проблему визуально, «на глаз»: у отработанного явно видна поврежденная легкоплавкая часть. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая. Кстати, оочитать про ошибки ниссан альмеры на панели приборов можно по ссылке.

Процесс замены как в салонном, так и моторном варианте будет аналогичным. Можно рассмотреть процесс замены салонного варианта:

1. Открывается капот и отключается аккумулятор.
2. Следом снимается крышка от элемента, где находится сам блок.
3. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
4. Извлечь при помощи щипцов, если такой все же найден.
5. Установить новый и собрать в обратном порядке.
6. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя:

как заменить перегоревший предохранитель в автомобиле
