Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

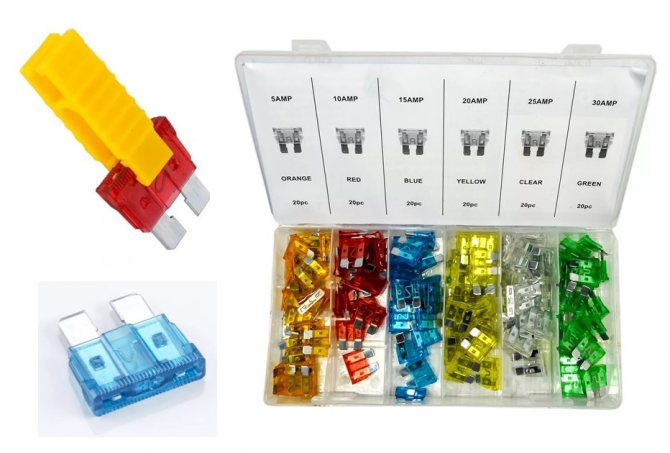

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Основные предохранители Daewoo Nexia

Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

Управление и безопасность:

Световые приборы:

Климатические и мультимедийные устройства:

Daewoo Nexia — Выбивает предохранитель F13

Блок предохранителей и реле, Daewoo nubira МКПП и АКП

Предохранители Daewoo Nexia N150, 2008 — 2021

Большинство цепей питания электрооборудования корейского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.

Рассмотрены схемы Дэу Нексия Н150 2-го поколения 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2021 года выпуска

В салоне

Для доступа к монтажному блоку снимаем пластиковую крышку в панели приборов. На внутренней стороне крышки монтажного блока приведена схема расположения элементов, установленных на наружной стороне в блоке.

Фото — пример..

Расположение элементов на внутренней стороне монтажного блока

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Местонахождение элементов

Все потребители электроэнергии (фары, печка, кондиционер, электробензонасос и другие) подключаются через реле.

Все электрические цепи в автомобиле Дэу Нексия защищены предохранителями. Монтажный блок реле и предохранителей печки Дэу Нексия находится слева на панели приборов. Следует отметить, что на авто до 2008 г. выпуска он маркируется как 100, а после 2008 г. — 150. Но блоки совершенно идентичны, отличаются лишь доступом к ним, т. к. передняя панель у разных выпусков авто отличается.

Для доступа нужно снять крышку и на внутренней её стороне можно увидеть схему расположения всех элементов, в том числе и реле печки Нексия.

Иногда бывает, что первые три скорости у печки работают, а четвёртая — нет. Дело в том, что всего 4 скорости: с 1-й по 3-ю идут через сопротивление, а 4-я скорость — от аккумулятора, через реле. За отопление в автомобиле Нексия (вентилятор на 4 скорости) отвечает реле К12. Поэтому если не работает 4-я скорость, то нужно заменить элемент, если же он исправен, то причиной может быть неисправность реле.

Резистор печки Дэу Нексия находится под капотом на воздуховоде вентилятора и стоит около 500 р. Чтобы заменить резистор, нужно открутить кожух воздуховода на перегородке моторного отсека. Затем открутить крепёжный винт, отсоединить провода и снять резистор. Установка производится в обратном порядке.

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

Блок предохранителей Daewoo Nexia N100

Рассмотрены автомобили дэу нексия 2 до 2008 года выпуска

Где расположены предохранители.

В салоне, в монтажном блоке, установленном под защитной крышкой в панели приборов, слева от рулевой колонки.

Для доступа снимаем крышку

На внутренней стороне крышки указана схема расположения и назначение предохранителей и реле.

Предохранитель №1 (10А, красный) защищает цепь электронного блока управления, а №7 (30А, зеленый) — предохранитель бензонасоса.

Внутренняя сторона монтажного блока реле и предохранителей daewoo nexia до 2008 года

расшифровка

Реле и обозначение

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

Предохранители Daewoo Nexia

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Daewoo Nexia The Green Mile › Бортжурнал › Предохранители и реле Daewoo Nexia N100

У каждого владельца нексии должна быть обозначение реле и предохранителей. Чтобы потом не искать в интернете и не листать книги ( у кого то есть )
Монтажный блок предохранителей и реле расположенный в салоне автомобиля слева за панелью приборов. ))

F1 [ 10 А ] —

Электронный блок управления двигателем.
F2 [ 10 А ] —
Габаритное освещение.
F3 [ Резерв ]F4 [ 20 А ] —
Дальний свет фар
F5 [ 10 А ] —
Ближний свет и электрокорректор (левая фара)
F6 [ 10 А ] —
Ближний свет и электрокорректор (правая фара)
F7 [ 30 А ] —
Топливный насос, форсунки
F8 [ 20 А ] —
Указатели поворота ( аварийная сигнализация), сигналы торможения.
F9 [ 30 А ] —
Стеклоочиститель и стеклоомыватель.
F10 [ 10 А ] —
Электропривод замка крышки люка заливной горловины топливного бака
F11 [ 10 А ] —
Реле компрессора системы кондиционирования.
F12 [ 30 А ] —
Электровентилятор системы охлаждения(низкая скорость).
F13 [ 20 А ] —
Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднено хода, генератор, обогрев заднего стекла.
F14 [ 30 А ] —
Звуковой сигнал, электровентилятор системы охлаждения(высокая скорость).
F15 [ 20 А ] —
Плафон освещения салона и багажного отделения, электропривод антенны
F16 [ 30 А ] —
Электростеклоподьемники
F17 [ 10 А ] —
Автомагнитола ( питание от замка зажигания)
F18 [ 30 А ] —
Автомагнитола (питание от аккумуляторной батарей), электрообогрев заднего стекла, электропривод замка крышки багажного отделения, центральный замой.
Предохранители на внутренней стороне монтажного блока.F19 [ 30 А ] —
Электровентилятор климатической установки
F20 [ 30 А ] —
Протифотуманные фары

(1) —

Реле-прерыватель указателей поворота и аварийной сигнализации.
(2) —
Электровентилятор системы охлаждения (высокая скорость).
(3) —
Топливный насос.
(4) —
Противотуманные фары.
(5) —
Электровентилятор климатической установки (максимальная скорость).
(6) —
Прерывистый режим стеклоочистителя.
(7) —
Электрообогрев заднего стекла (с функцией автоматического отключения).
(8) —
Ближний свет фар (при включении дальнего света).
(9) —
Звуковой сигнал.
(10) —
Компрессор системы кондиционирования.
(11) —
Электровентилятор системы охлаждения (малая скорость).
(12) —
Фары.
(13) —
Наружное освещение.
(14) —
Зуммер.

Источник

Замена Блока Предохранителей Дэу Нексия

Содержание

Как снять и заменить предохранители Дэу Нексия

?

От работоспособности предохранители

зависит не только от функционирования электрооборудования, но и от транспортного средства в целом. Так что время от времени вам нужно будет сделать обзор
блок, даже если все элементы системы работают должным образом. В этой статье мы расскажем вам, где находятся предохранители. Дэу Нексия
и как их заменить при необходимости.

Расположение и схема подключения

Nexia использует электрическое оборудование 12 В постоянного тока. Все потребители энергии в этом автомобиле связаны по одному принципу. В частности, отрицательные клеммы оборудования соединены массой (то есть соединенной с кузовом автомобиля), которая, в свою очередь, действует как второй провод. Питание всех устройств поступает из двух источников: если двигатель не работает, то от батареи (батареи), если работает, то от генератора.

блок предохранители

(в дальнейшем именуемый BMP) и реле в вагоне
Дэу Нексия расположен в нижней части приборной панели автомобиля. В частности, он расположен слева сторона приборной панели. В автомобилях до 2008 года блоки питания маркированы N100, а в младших автомобилях N150. Мы сразу сообщаем вам, что с точки зрения их конструкции, компоновки и назначения компоненты блока питания абсолютно одинаковы. Единственное отличие. доступ к ним обусловлен конструктивными особенностями торпеды.
READ Замена Сальника Хвостовика Заднего Моста Нива

Вам представлена ​​схема питания и реле с описанием всех элементов.

Схема ПД для автомобилей Дэу Нексия

. он показывает номера всех компонентов
блок
и реле Таблица назначения
монтаж блока предохранителей
Описание реле также может быть полезным.

Процесс снятия и замены

Если вам необходимо заменить предохранитель, помните, что вы должны использовать новый элемент той же мощности, что и перегоревший.

Конечно, предохранители являются взаимозаменяемыми, но учтите тот факт, что разные цепи в проводке вашего автомобиля нуждаются в разной защите. Если вы не знаете, какую силу имеет сгоревший элемент, просто посмотрите на него: цифры на деталях, это сила.

DAEWOO NEXIA. обзоры. 47. Как снять блок предохранители

Авто A15SMS, N150 во владении 3 года, машиной я доволен, хотя пришлось дорабатывать.

Дэу Нексия. F13 Предохранители

Дэу Нексия

. Выбивает
предохранитель
F13 (прикуриватель, генераторная установка, блок приборов и подогрев заднего стекла.

Средство передвижения Дэу Нексия

В случае, если вы недавно заменили элемент, но он почти сразу же перегорел, это может быть вызвано коротким замыканием. Сначала необходимо устранить саму причину, то есть проверить секцию проводки, за которую отвечает реле или предохранитель, и избавиться от нее. На практике основными причинами систематического выброса элементов, как правило, являются сломанные или изношенные провода. Поэтому лучше заменить его перед заменой предмета.

READ Замена Стоек Audi А6 С5

Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты совершают такие ошибки, но такие действия не приводят ни к чему хорошему. Итак, начнем заменять предохранители.

1. Откройте капот вашего автомобиля и найдите аккумулятор. Прежде чем попасть в устройство, необходимо отсоединить аккумулятор; сделать это, отказавшись от отрицательного терминала.
2. Найдите место, где установлен ваш блок питания, и снимите защитную пластиковую крышку.
3. Затем вам нужно будет найти предмет, который, по вашему мнению, не удался. Если ваша плита или прикуриватель не работает, это не означает, что предохранитель вышел из строя. Функциональная проблема может лежать непосредственно в самом устройстве. Тем не менее, устройство должно быть проверено в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, представленной на нашем сайте, или взглянуть на заднюю обложку. Он удаляет блок питания из электрических частей, отвечающих за электрическое оборудование.
4. Если заготовка действительно вышла из строя, тающая нить внутри нее будет порвана или обожжена. Но если вы заметили, что пластиковый корпус самого элемента расплавился, то это указывает не только на его поломку, но и на короткое замыкание, приводящее к его расплавлению. Также следует добавить, что иногда деталь визуально не повреждена, хотя соединение внутри резьбы нарушено. Просто посмотреть на ее срыв не получится. Затем необходимо проверить состояние устройства с помощью специального омметра или вставить новый в выход сгоревшего элемента. Снимите заготовку с помощью специальных щипцов.
5. Итак, переустановите устройство с требуемым номиналом. Как отмечено выше, номинал (то есть цифры на предохранителе) должен совпадать. Проверьте работу электрооборудования, с которым вам было неудобно раньше.
6. Для замены реле следуйте тем же инструкциям. Сначала определите, какое реле заменить. Снимите его руками, потянув его вверх и вниз. Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, замените его на то, в котором вы уверены, что оно работает.
7. После завершения всех работ по замене установите крышку на место монтажный блок, затем подключите аккумулятор.

READ Замена Лампочек Приборной Панели Калина

Видео от Евгения Зибкина «Встреча» предохранитель Daewoo Nexia«

В этом видео автор демонстрирует оригинальную операционную книгу. Дэу Нексия

, показывает схему и описание всех крепежа
