Датчик температуры наружного воздуха

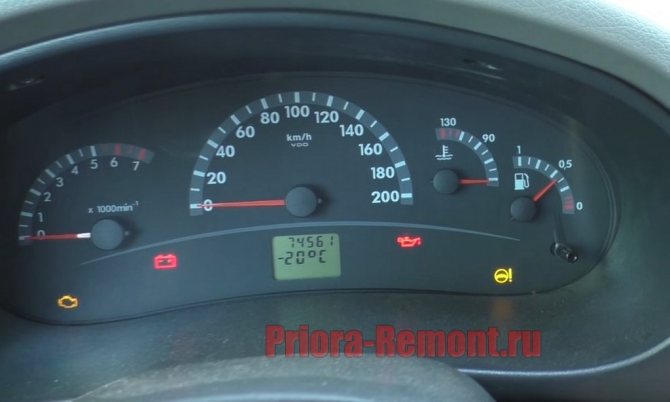

На дисплее комбинации приборов, будь то щиток производства «Автоприбор», «Сче есть такой параметр, как «температура окружающего воздуха». Многие могут подумать, что функция не особо важная, но на самом деле это не так. Наиболее полезную функцию датчик температуры за бортом выполняет в момент наступления первых морозов. Выехав днем при плюсовой температуре в дорогу, под вечер на улице уже можно попасть на гололед, разумеется, при определенных обстоятельствах. И именно по этому датчику можно ориентироваться о возможных проблемах с дорожным покрытием.
Стоит отметить, что если порог данного значения приближается к минусовой отметке, то на дисплее автоматически первым делом будет показываться именно температура, а не текущее время, расход топлива или иных параметры.

Замена датчика температуры воздуха на Приоре

Самостоятельно поменять датчик можно без проблем и для этого понадобится минимум инструмента. Но для большего удобства можно снять передний бампер, хотя можно обойтись и меньшими трудозатратами. Итак, где стоит датчик уличной температуры 2170 разобрались, теперь об остальных деталях.

Далее необходимо извлечь датчик из его посадочного места в рамке радиатора, приложив небольшое усилие, так как сидит он на своеобразных защелках. После чего требуется отсоединить колодку с проводами питания от датчика воздуха. Для этого прижимаем фиксатор, как показано на фото ниже:

И слегка потянув в сторону, снимаем колодку, что хорошо видно на фото ниже.

В результате получается примерно следующее:

Лада Приора: Что жужжит возле зеркала заднего вида?

Устраняем жужжание датчика температуры салона

Датчик температуры воздуха в салоне на печку Приора

Замена анализатора

Для начала нужно выяснить — где располагается данный прибор. Это место — в крыше салона автомобиля.

Как до него добраться?

1. Демонтировать зеркало заднего вида.
2. Снять часть обивки. Не стоит бояться, отрывать ничего не надо — эта самая часть крепится при помощи пары винтов и просто откручивается крестовой отверткой.
3. Обесточить детектор температуры салона.
4. Снять прибор.
5. Поставить на его место исправное устройство.
6. Произвести сбор демонтированных частей в обратном порядке.
7. Запустить двигатель автомобиля и прогреть салон, чтобы убедиться в исправности работы датчика и в том, что все подключено так, как нужно.

Диагностика снятого прибора возможна при помощи специального устройства, которое называется мультиметр — комбинированный измерительный прибор, который может работать в нескольких режимах. В случае диагностики термистора, необходимо переключить его в режим омметра.

Рекомендуется проверить и новый прибор перед установкой, что сэкономит время в том случае, если и он окажется неисправным.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Где купить новый датчик температуры на Приору и цена детали

Разумеется, что такие мелочи, как описываемый в данной статье датчик, без проблем можно найти практически в любом магазине автозапчастей. Если же вам не повезло, и новую деталь найти проблема, то можно обратиться на авторазборку, уж там этого добра бывает достаточно! Что касается цены, то она может отличаться, но незначительно, в зависимости от производителя и места покупки:

Обычно, если вы заметили проблемы с показаниями или они не сходятся с реальными, то есть: окружающей среды -10, а показания дисплея говорят о -2 градусах, то здесь явно проблема, которую необходимо решать. К счастью, на автомобилях ВАЗ, и Приора здесь не исключение — отказ подобного датчика случается крайне редко.

Оставьте ответ Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

источник

Как осуществить проверку

Есть два варианта проверки работоспособности датчика:

• С необходимостью снятия;
• С термометром;
• Без термометра;
• Прямо на месте, не снимая.

Но сначала следует удостовериться, что на датчик идёт питание. Снимите фишку с ДТОЖ и мультиметром замерьте постоянное напряжение. Оно должно быть около 5 В. Если оно примерно в этих пределах — проверяем дальше.

Не снимая датчик — можно проверить его работоспособность следующим способом. Отсоединяем фишку. Измеряем сопротивление между контактами датчика. При холодном двигателе — сопротивление будет выше, а при горячем — ниже. Для примера приведём таблицу данных автомобиля ВАЗ-2110. У других машин, которые используют подобные датчики — цифры будут примерно такими же.

Для снятия датчика — достаточно будет простого гаечного ключа. После его снятия — нужно провести несколько измерений с водой разной температуры. Подогрели воду — налили в стакан. Туда же опускаем градусник и датчик. Точнее, его чувствительный элемент. К электрическим контактам подсоединяем щупы мультиметра. Замеряем температуру воды и сопротивление датчика. Данные фиксируем. Потом подогреваем воду еще немного и повторяем все действия. И так несколько раз, например, записывайте показатели при температуре +15 °С, +20 °С, +25 °С и так далее. А дальше просто сопоставьте эти цифры с цифрами в таблице выше. Но лучше — с технической документацией.

Как протестировать датчик на предмет поломки, не прибегая к помощи термометра? Делаем всё тоже самое, но доводим воду до кипения. И, обращаясь к таблице выше — сопротивление датчика должно быть ~177 Ом. Конечно, тут возможны погрешности, так как пока вы приготовитесь делать измерения — вода будет холоднее на пару градусов, а значит и сопротивление чуть меньше. Это тоже стоит учесть.

Если датчик даёт вам сильно отличающиеся цифры — срочно под замену.

Лада Гранта Сели › Бортжурнал › Установка датчика наружной температуры

Приветствую всех сюда зашедших. Мысль об установке сего датчика мне не давала покоя, вроде бы вещь не нужная и без неё можно прожить, но вполне хочется установить. Изначально я хотел написать в виде подробного FAQ`а, но затем решил обойтись малым и лишь уточнить некоторые вполне спорные вопросы, или дополнить то, что не указано в других источниках. И да, если Вы решили себе установить сей датчик, то задумайтесь — а оно вам надо? Вы проклянёте всё, убьёте пол-дня и расцарапаете все руки (если же они у вас толстые то я вам сочувствую). Ну так вот, пожалуй начну: Первым делом понадобится датчик (он вообще вроде как один на все модели) и желательно фишка (клемм нужных я не нашёл, да и проще всё равно купить фишку). Устанавливать кстати можно на все модели прошивки 090 и выше (чтобы люди не спрашивали «У меня 095 можно?»). Для начала работы снимаем короб воздушного фильтра и аккум (так проще тащить провод). Крепится сам датчик в специальном месте под бампером, если заглянуть в нижний вырез то можно лицезреть эту планочку. Втыкается просто втыканием, а не сжатием усиков и попытками впихнуть.

Установка

Потребуется: купить датчик температуры (каталожный номер: 21150-3828210-00, 21150-3828210-02 или 21150-3828210-03, примерная цена — 200 рублей), гофра защитная 3 метра и 3 метра проводов. Узнать модель и версию прошивки комбинации приборов, должна быть 2190-3801010-20 (прошивка 90 или 91) или 2192-3801010-20 (прошивка 06 или 07). На других версиях работа датчика не гарантируется (надо прошивать).

Порядок действий:

1. Датчик температуры внешнего воздуха закрепляем на штатное место за бампером, немного выше буксировочной петли (снимать бампер не обязательно).
2. Провода от него протягиваем вдоль шлангов гидрокорректора, пристегивая гофру с проводами пластиковыми хомутами.
3. Из моторного отсека в салон протаскиваем проводку через отверстие в моторном щите. В салоне провода появятся над педалью сцепления.

Подключение

Порядок действий:

1. Один провод вставляем в черную колодку приборной панели между розовым и черно-белым проводами.
2. Другой провод подключаем к массе на винт под панелью.

Проверяем наличие показаний температуры за бортом на дисплее при переключении режимов. Выполняем сборку в обратной последовательности. В комментариях оставляйте версии своих панелей на которые удалось установить датчик температуры.

Установка ДТНВ также показана на видео:

А вы знаете, как легко изменить салон своего автомобиля при помощи виниловой пленки?

источник

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

• Найти отрицательный провод и снять с аккумулятора;
• Немного тосола нужно слить;
• Отжать пластмассовые фиксаторы;
• Разъединить провода;
• Немного ослабить затяжку и аккуратно выкрутить его;
• Заменить датчик и выполнить все действия в обратном порядке.
• Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Лада 2110 OneTen › Бортжурнал › Назначение контактов САУКУ «PANASONIC» LADA PRIORA

Добрый день. Сегодняшняя тема носит очень частный характер и пригодится далеко не каждому. Данный вопрос появился уже давно, я столкнулся с ним при установке САУКУ Panasonic себе в авто. Полную схему из черновых набросков так и не перечерчивал. Да и она подойдет только на мою конфигурацию проводки, т.к все жгуты в машине были переделаны! Несмотря на это большая часть полезной информации есть, и ей можно воспользоваться для своих целей. Первое время вопросов задавали очень много, потом была небольшая пауза, но сейчас опять получаю сообщения в ЛС. Причина обращения — это тюнинг, ремонт, диагностика работы системы. Сейчас отвечать успеваю не всегда, поэтому размещаю самое необходимое тут. Cистема автоматического управления климатической установкой автомобилей семейства lada priora.

Информация взята из документа «ТИ 3100.25100.12037 Диагностика неисправностей климата Panasonic»

В нем есть нумерация и назначение контактов, а так же схемы отдельных узлов.

В состав системы входят:

— контроллер системы автоматического управления климатической установкой
(САУКУ)
– 21720-8121020-00; — моторедуктор распределения воздушного потока
(МРВП)
– 21700-8127100-00; — моторедуктор заслонки воздухосмешения
(МЗВС)
– 21700-8127200-00; — электромагнитный клапан привода заслонки рециркуляции
(ЭКЗР)
– 21700-8119130-00; — регулятор частоты вращения
(РЧВ)
– 21703-8127025-00; — датчик температуры испарителя
(ДТИ)
– 21700-8121030-00; — датчик температуры радиатора отопителя
(ДТРО)
– 21700-8101250-00; — датчик температуры окружающей среды
(ДТОС)
– 21720-8121210-00; — датчик температуры воздуха салона
(ДТВС)
– 21720-8128050-00; — датчик давления
(ДД)
– 21700-8127310-00. Аббревиатуры пригодятся для восприятия схем.

Контроллер САУКУ расположен в консоли панели приборов. Назначение контактов разъёмов контроллера САУКУ приведено в таблице 1.

Световой индикатор на одной из кнопок отображает наличие ошибок. Находится на кнопке включения режима «обдув и обогрев ветрового стекла» При наличии неисправностей в системе сигнализатор мигает при включении кондиционера.Перечень кодов неисправностей

контроллера САУКУ приведён в таблице 2.

Режим работы климат контроля и кондиционера на Лада Приора

Климат контроль на приору завод ставит во всех комплектациях, а во всех кондиционерах он включается в положении «Auto». В этом режиме электронный блок управления, который находится за центральной консолью, получает данные о температуре воздуха окружающей среды и о температуре воздуха салона. Опираясь на эти данные, ЭБУ регулирует «усилие», которое вырабатывает «кондер» для поддержания установленной человеком отметки.

Например, если человек поставил постоянную температуру в +19 ֯С, ЭБУ будет регулировать мощность кондиционера, постоянно отправляя ему команды. Работая в таком темпе, температура воздуха в салоне будет поддерживаться на уровне +19 ֯С.
