Практически во всех современных авто сегодня используется инжекторная система питания, которая пришла на смену некогда популярным карбюратором. Одним из условий нормальной работы данной системы является использование датчика массового расхода воздуха, отвечающего за дозировку воздушного потока при создании горючей смеси. Подробнее о том, что представляет собой ДМРВ Калина и как его правильно проверить, вы сможете узнать из этого материала.

[ Скрыть]

Характеристика и особенности ДМРВ

Чтобы обеспечить нормальную работы двигателя, блок управления осуществляет множество действий. Одним из основных является подача необходимого объема топлива, а также воздушного потока в цилиндры мотора. Для того, чтобы дозировка этих компонентов была правильной, используются различные датчики и контроллеры и одним из таковых в автомобилях Лада Калина или Лада Гранта является датчик массового расхода воздуха.

Диагностика регулятора тестером

Если в работе девайса проявились неисправности, то функциональность силового агрегата в целом будет нарушена. Неисправный датчик станет причиной некорректной работы двигателя, что приведет к менее комфортному управления автомобилем. Само устройство находится возле воздушного фильтрующего элемента в моторном отсеке авто.

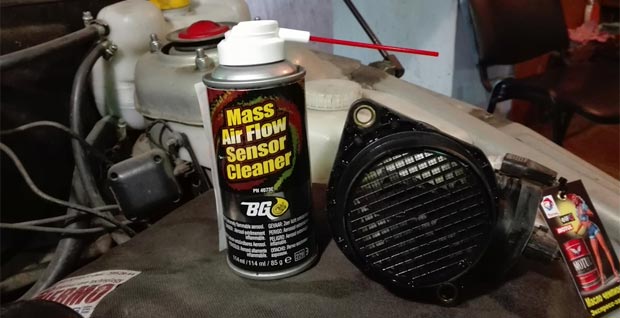

Можно» ли чистить ДМРВ очистителем карбюратора?

Для электронных датчиков использовать карбюраторные очистители не рекомендуется! Химикаты, которые входят в состав этих средств, могут вызвать необратимые повреждения чувствительных элементов. Однако применение подобных составов для чистки механических расходомеров не исключается. Впрочем, и здесь лучше использовать специализированные вещества, например, бюджетные очистители, предлагаемые торговой маркой Kerry.

Необходимо предупредить владельцев автомобилей, имеющих подобные датчики, и от других ошибок:

• Очистки с применением более активных растворителей: это может вызвать деформацию пластиковых деталей самого датчика и его корпуса.
• Использованию марок очистителя, не рекомендованных производителем автомобиля.
• Очистки ДМРВ средствами, которые применяются для очистки корпуса дроссельной заслонки.
• Устанавливать обратно невысохший после обработки узел.

Чистый датчик может восстановить от 4 до 10 лошадиных сил мощности автомобиля, что вполне оправдывает затраты времени и средств для очистки. Подобную профилактику рекомендуется выполнять раз в год.

Проверяем исправность датчика ДМРВ при помощи мультиметра

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

Сравниваем карбклинеры

ДМРВ. Чистим ДМРВ. Ваз 2110-2112, Ваз 2114 — 2115, 2109, Приора, Калина, Гранта.

Разбираем датчик массового расхода воздуха ВАЗ-2107 (ДМРВ)

Возможные неисправности датчика

В автомобилях Лада Гранта и Калина расположенный в подкапотном пространстве ДМРВ обычно выходит из строя по причине износа, если ресурс эксплуатации контроллера подходит к концу.

В случае неисправности автовладелец столкнется с такими симптомами:

• на приборной панели появляется индикатор Check Engine, который не гаснет после запуска двигателя;
• при неисправности устройства расход топлива будет повышен;
• мощность силового агрегата в целом снизится;
• динамика авто также будет нарушена, а при нажатии на педаль газа водитель заметит, что машина стала с трудом набирать скорость;
• водитель также может столкнуться с проблемой невозможности запуска двигателя либо же старт мотора будет очень затруднен;
• при движении на холостом ходу обороты двигателя будут плавать (автор видео — канал IZO)))LENTA).

Способы устранения поломок

Вариантов устранения неполадок в работе девайса есть несколько:

1. Замена датчика. Самый верный способ обеспечить нормальную работоспособность системы, установив заведомо рабочий контроллер.
2. Произвести проверку подключения регулятора, а также работоспособности электроцепи. Очень редко, но бывает такое, что регулятор отказывается нормально работать по причине окисления контактов на разъеме. В данном случае можно попытаться отключить датчик и произвести очистку контактов железной щеткой.
3. Произвести промывку устройства. Данный вариант восстановления работоспособности сегодня считается одним из наиболее популярных среди наших соотечественников. Очистка обычно занимает немного времени, но зато у вас есть все шансы восстановить работоспособность регулятора. Наш ресурс уже писал о промывке устройства, подробная пошаговая инструкция представлена в этой статье.

Как почистить ДМРВ (датчик массового расхода воздуха)

https://youtube.com/watch?v=fKbvp5JQZ7M

Ваз результат чистки ДМРВ и дросселя по свечам зажигания

Параметры выбора очистителя

Чем чистить расходомер? Современный рынок предлагает множество средств для очистки регуляторов, рассмотрим наиболее эффективные варианты:

1. Liqui Moly. Этот производитель, как известно, занимается выпуском не только очистительных средств, но и моторных, трансмиссионных масел, а также других видов жидкостей. Если верить официальной информации, предоставленной производителем, то данный продукт относится к категории высококачественных. Соответственно, стоимость такого очистителя ДМРВ также будет высокой. Фактически же очистители Liqui Moly довольно эффективно справляются со своими задачами — это средство отлично удаляет грязь с датчика. Если расходомер на момент очистки был в рабочем состоянии, то после этого он будет долго работать. Использование Liqui Moly актуально как в бензиновых моторах, так и в дизельных силовых агрегатах.
2. Как вариант, для прочистки устройства можно воспользоваться спиртом. Этот способ считается одним из самых старых, но, тем не менее, самых эффективных. Благодаря своим химическим свойствами спирт хорошо удаляет засорения, скапливающиеся на чувствительном компоненте ДМРВ. Несмотря на свою эффективность, сегодня такой метод применяется не так часто и обычно он используется недобросовестными мастерами на станциях техобслуживания. Клиент платит за специальное вещество, к примеру, Liqui Moly, а по факту очистка осуществляется с помощью спирта.
3. Следующий вариант — жидкость для карбюраторных двигателей. Этот вариант считается одним из наиболее эффективных и часто использующихся. С помощью жидкости для карбюраторов можно произвести эффективную прочистку, причем как показывает практика, такое средство позволяет удалить все загрязнения.
4. Еще одно средство, продающееся в виде спрея — это Жидкий ключ. Данный очиститель используется для удаления всевозможных загрязнений, причем не только с расходомера, но и с других механизмов и узлов.
5. Универсальное средство для выполнения многих задач — WD-40. Эта жидкость используется нашими соотечественниками для очистки всевозможных узлов, удаления ржавчины, избавления от скрипа и т.д. Не так давно наши автолюбители стали использовать его для прочистки расходомеров (автор видео — канал Гена MB W140 Germany).

Проверка ДМРВ. датчик массового расхода воздуха Ваз 2110, 2112, 2114, 2115, Приора, Гранта, Калина

Проверка регулятора на работоспособность

Есть несколько вариантов проверки работоспособности датчика.

Для начала рассмотрим самый простой из них:

1. От контроллера нужно отсоединить разъем питания.
2. Запустите мотор.
3. Попробуйте немного проехаться. Если вы заметили, что двигатель стал работать более нормально, пропали вышеописанные симптомы, то это свидетельствует о том, что демонтированный вами ДМРВ неработоспособный. Учтите, что при отключении контроллера блок управления начинает работать в аварийном режиме, соответственно, расход топлива может быть увеличен (автор видео о демонстрации вышедшего из строя регулятора — канал В гараже у Сандро).

Для осуществления другого способа вам потребуется тестер — мультиметр, а также отвертка и гаечный ключ на 10.

Процедура диагностики с применением мультиметра осуществляется следующим образом:

1. Сначала необходимо включить тестер, настроить его в режим замера постоянного напряжения, при этом надо отметить придел в 2 вольт. На штекере подключения кабеля питания нужно найти проводки желтого и зеленого цветов, это будет выход и масса, учтите, что цвет может отличаться. Желтый провод ближний, он находится ближе к ветровому стеклу, а зеленый — третий по счету, если отсчитывать с того же края. Даже если их цвет будет разным, расположение должно быть таким.
2. Вам необходимо произвести замер напряжения между этими контактами, при этом зажигание должно быть активировано, но мотор запускать не нужно. Щупы тестера необходимо установить через прорезиненные уплотнители, вдоль самих проводов, при этом будьте осторожны, чтобы не нарушить изоляцию. Заранее на щупы можно побрызгать средством WD-40.
3. Выполнив эти действия, вам нужно оценить полученные результаты. Если ДМРАВ исправен, то показатель напряжения будет варьироваться в районе 0,996-1,01 вольта. Если уровень напряжения будет более высоким, то это свидетельствует о выходе из строя или ухудшении технического состояния расходомера. На практике планировать замену устройства необходимо в том случае, если полученное напряжение будет выше 1,04 вольта.

Как ремонтировать ДМРВ Приоры?

ДМРВ стоит немало. По законам рынка на это имеются свои основания. Однако все намного проще! Платить приходится высокую цену за датчик, благодаря нашей неосведомленности. Мало кто представляет себе, как происходит работа ДМРВ. Также мало кто знает, почему он перестает работать. Продавцы всегда навязывают мнение, что если ДМРВ начал хандрить, то обязательно надо покупать новое.

По своему строению датчик сконструирован просто. Но если вы не можете найти ошибку в его неисправности, то лучше посетить автомастерскую. Трудно роль датчика переоценить. Для того чтобы контроллер следил за бесперебойной работой зажигания и форсунок, он обязан более точно знать расход воздуха двигателем. Мотор может потерять мощность, увеличить расход топлива, ухудшить динамику разгона только из-за того, что ДМРВ начал давать неточные данные.

ДМРВ при ремонте на Приоре стоит проверить прибором для диагностики, шкала которого до 2 В. Провод от прибора вводится промеж резинового уплотнения и желтым проводком. Делайте это до того момента, пока контакты не упрутся. Измерьте напряжение в данном месте контакта. Чтобы это выполнить, поверните ключ зажигания. Идеальный вариант составляет 0,99 В. При измерениях допускается неточность, но не более 1,03 В. Если показания выше, кто-то сразу же бежит в магазин, дабы купить новый датчик. Но давайте спешить не будем.

Пассатижами отверните саморезы, которые крепят на датчике элемент для измерения. Саморезы лучше подобрать под крестовую отвертку. В будущем вам будет легче их отвернуть. Теперь следует произвести работы со снятым элементом. Заранее приготовьте приспособления для мойки. Это будет очиститель карбюратора в аэрозольном виде. Его трубочку согните под углом 90˚.

Чтобы это выполнить, следует нагреть трубку в пламени спички. После этого отрежьте ее так, чтобы сама трубка была прямой, а струя была направлена в сторону. Введите ее в верхний клапан снятого элемента на 10 мм и промойте резистор. Повторите данную процедуру через пару секунд. Помните, что резистор не выдерживает какого-либо силового воздействия. Забудьте о кисточках, ватных тампонах и сжатом воздухе.

Если специальным прибором для диагностики ДМРВ проверить нельзя, то можно прибегнуть к помощи стандартного вольтметра. Он обеспечит точность ваших измерений. Произведите измерения между массой (чаще всего это зеленый провод) и входом ДМРВ (здесь чаще всего это желтый провод).

Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Дайте очистителю высохнуть. Только после этого вставьте датчик обратно в корпус. После этого следует повторить измерение напряжения. Если при измерении все осталось прежним, то ДМРВ на Приоре действительно отработал свое.

После промывки датчика какие-то характеристики двигателя могут стать измененными. В этом случае стоит проверить токсичность выхлопа и отрегулировать ее, если это потребуется. Если же при проверке измерения встали в норму, значит, можно смело ездить дальше.

Замена ДМРВ

Процедура замены выглядит следующим образом:

1. Сначала нужно ослабить хомут, который фиксирует воздуховод, для этого используется отвертка с крестовым наконечником. Сам патрубок можно демонтировать.
2. Отключите разъем питания от регулятора, для этого достаточно просто нажать на фиксатор снизу и потянуть сам штекер в сторону.
3. Далее, используя гаечные ключи на 10, нужно выкрутить два болта. На этом этапе могут возникнуть трудности, поэтому можно использовать трещотку, чтобы открутить болты быстро.
4. Затем регулятор можно отвести в сторону и извлечь.
5. Процедура монтажа осуществляется в обратном порядке.

Фотогалерея «Помощь в замене ДМРВ»

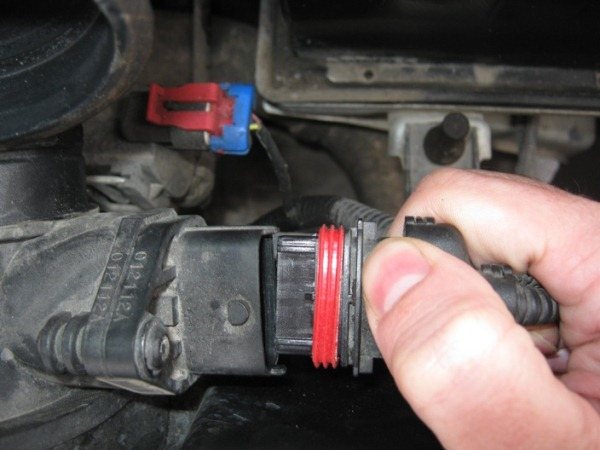

1. Отсоедините воздуховод и отключите разъем питания регулятора.

2. Извлеките датчик из посадочного места и поменяйте его на новый.
