Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

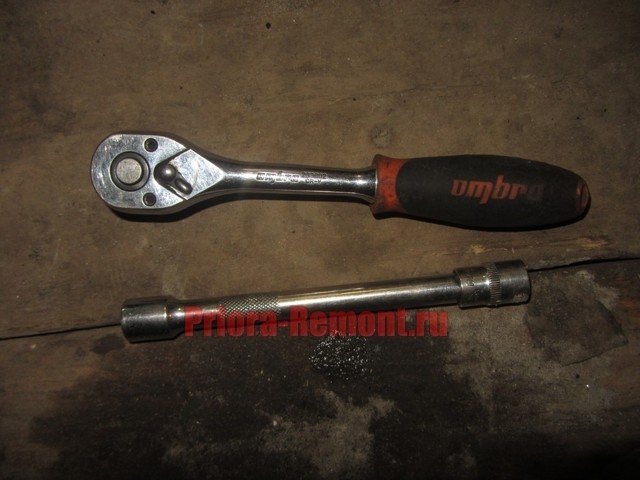

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле.

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Оригинальный стартер

Штатное устройство пуска автомобилей Лада Приора, это классический вазовский — БАТЭ 2111.3708010-01. Подходит для всех типов ДВС, в том числе и с электронной системой управления, но выпущенных до 2010 года. Состоит пускатель из тягущего реле, обгонной муфты и других важных деталей. Расположение — под воздушным фильтром. Цена оригинальной запчасти начинается от 4000 рублей.
Ниже приведены технические характеристики:

• мощность — 1,2 или 0,9 кВт:
• ёмкость аккумулятора — 55 Ач;
• направление вращение — левое;
• вес — 4,7 кг;
• напряжение — 12 вольт;
• количество зубьев — 9.

На этот автомобиль устанавливаются не только безредукторные, но и редукторные типы стартеров. Они отличаются небольшими размерами, и позволяют управлять крутящим моментом. Планетарный механизм расположен здесь между якорем и бендиксом. Мощность таких устройств варьируется в пределах 1,4-1,8 кВт. Их ставят на Приоры, выпущенные после 2010 года. Место — справа по ходу движения машины — связано с новой тросиковой КПП.

В качестве аналогов на Lada Priora подходят несколько стартеров:

• «Пекар» 5702370800010;
• «Стартвольт» Ist0190;
• Valeo 438285;
• АвтоВаз 5702370815 или 21100370801002;
• БАТЭ 51323708000;
• Lauber 221182;
• Bosch 986023780 или 1108203;
• Motorherz STB1182WA;
• БАТЭ редукторный 51213708000;
• КЗАТЭ 57023708000;
• «Прамо Элтра» TS12E901;
• Fenox редукторный.

Цена устройств варьируется в пределах 2,7-4,5 тыс. рублей.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

• Плоскую и крестовую отвертки;
• Гаечные ключи на 8,10,13, 15 и 17;
• Смазку (литол, солидол, шрус либо аналоги);
• Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

• Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
• Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
• Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
• Со шпилек снимается статор с якорем и щеточным узлом;
• С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

Порядок сборки и разборки, замены деталей стартера лада 2170, проверка и устранение неисправностей в стартера автомобиля лада 2172, лада 2171. Этапы снятия и установки с автомобиля лада приора. Диагностика схем электрооборудования ваз 2170 приора. Инструкции по ремонту электрооборудования генератора, стартера ваз 2171 приора. Эксплуатация противоугонной системы, аккумулятора, световой сигнализации. Схема автомобиля.

Детали стартера 2111.3708010-01: 1 – корпус; 2 – упорное кольцо со стороны коллектора; 3 – якорь; 4 – постоянный магнит; 5 – гайка крепления шины щеток положительной полярности; 6 – тяговое реле; 7 – рычаг привода; 8 – уплотнительное кольцо; 9 – муфта свободного хода; 10 – возвратная пружина; 11 – гайка стяжной шпильки; 12 – якорь реле; 13 – стяжная шпилька; 14 – уплотнитель; 15 – опора рычага; 16 – ось рычага; 17 – винты крепления тягового реле; 18 – передняя крышка; 19 – стопорное кольцо; 20 – ограничительное кольцо; 21 – изолятор; 22 – внутренний щеткодержатель; 23 – упорное кольцо со стороны привода; 24 – «положительная» щетка; 25 – прижимная пружина; 26 – внешний щеткодержатель; 27 – внутренние дистанционные шайбы; 28 – задняя крышка с втулкой; 29 – внешние дистанционные шайбы; 30 – стопорная шайба; 31 – болт крепления шины щеток отрицательной полярности; 32 – крышка вала якоря; 33 – болт крепления крышки вала якоря

Детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок. 1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала. 2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. 3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляющего провода тягового реле lada priora. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене. 4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле лада приора. Якорь стартера должен начать вращаться с частотой более 5000 мин-1. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка с плоским лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль. 1. Снимите стартер с автомобиля ваз 2170 (см. «Снятие и установка стартера лада приора»). 2. Отверните гайку крепления шины к контактному болту. 3. Отсоедините шину от контактного болта тягового реле. 4. Выверните два винта крепления тягового реле ваз 2171… 5. …и снимите реле. 6. Выньте якорь тягового реле лада приора, приподняв его, чтобы петля якоря снялась с рычага. 7. Снимите с корпуса тягового реле уплотнительное кольцо…

Примечание

Сильно обжатое, потрескавшееся или потерявшее эластичность кольцо замените новым.

8. …и извлеките возвратную пружину. 9. Выверните два винта… 10. …и снимите крышку вала якоря… 11. …стопорную шайбу… 12. …и дистанционные шайбы. Примечание

Запомните порядок установки дистанционных шайб, так как они разной толщины. При сборке стартера устанавливайте шайбы в той же последовательности.

13. Выверните две гайки стяжных шпилек… 14. …и снимите с вала якоря стартера ваз 2171 крышку со стороны коллектора. 15. Снимите две дистанционные шайбы… 16. …и внешний щеткодержатель. 17. Выверните гайку крепления щеток отрицательной полярности… 18. …и осторожно, чтобы не повредить щетки, снимите их вместе с прижимными пружинами. Сильно обжатые или искривленные пружины замените.

19. Аналогично извлеките щетки положительной полярности. Примечание

Замерьте высоту щеток от края рабочей поверхности до медной косички проводов.

Если их высота составляет менее 4 мм, замените щетки комплектом (4 шт). 20. Снимите бумажный изолятор щеток положительной полярности… 21. …и внутренний щеткодержатель. 22. Выньте из корпуса стартера ротор с магнитами и передней крышкой. 23. Снимите упорное кольцо магнитов со стороны коллектора лада приора. 24. Выверните ось рычага, предварительно отвернув контргайку с другой стороны… 25. …и снимите ось. 26. Снимите крышку со стороны привода. 27. Осмотрите крышки стартера, при обнаружении трещин замените их. Если расположенные в крышках втулки, в которых вращается вал якоря ваз 2172, изношены, имеют задиры, раковины и другие дефекты, замените втулки или крышки с дефектными втулками… 28. …предварительно вывернув стяжные шпильки из крышки со стороны привода. 29. Снимите опору рычага. 30. Треснувшую или значительно изношенную опору замените новой. 31. Снимите шесть магнитов с якоря, предварительно пометив или запомнив их взаимное расположение.

Примечание Неправильная установка магнитов может привести к снижению мощности стартера или вращению его в обратную сторону.

32. Снимите упорное кольцо магнитов со стороны привода. 33. Установив на деревянный брусок вал привода, четкими ударами молотка сдвиньте по валу якоря ограничительное кольцо, как показано на фото. 34. Поддев отверткой… 35. …снимите стопорное кольцо… 36. …затем ограничительное кольцо… 37. …и снимите с вала якоря обгонную муфту в сборе с рычагом. 38. Осмотрите якорь. Если коллектор загрязнен или на нем появились риски, царапины и другие дефекты, прошлифуйте коллектор мелкозернистой шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Обнаруженный на валу якоря желтый налет от подшипника удалите мелкозернистой шкуркой, так как он может стать причиной заедания шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря. Диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените якорь. 39. Осмотрите состояние шлицевого соединения вала якоря на отсутствие повреждений в виде забоин и шероховатостей. Незначительные повреждения по возможности удалите мелкозернистой шкуркой.

40. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой напряжением 12 В. Напряжение подводите к пластине коллектора и сердечнику якоря — лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь. 41. Проверьте, легко ли перемещается якорь тягового реле стартера ваз 2170 priora, замыкаются ли контактные болты контактной пластиной (с помощью тестера).

42. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод. На рычаге привода стартера не должно быть трещин. 43. Соберите стартер lada priora в последовательности, обратной разборке, с учетом следующих особенностей: – смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной; Предупреждение В процессе эксплуатации муфту привода смазывать не нужно. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

– смажьте моторным маслом подшипники (втулки) в крышках стартера;

– для установки ограничительного кольца воспользуйтесь пассатижами; – перед установкой тягового реле нанесите на его поверхность, контактирующую с крышкой стартера лада приора со стороны привода, тонкий слой силиконового герметика. 44. После сборки стартера включите тяговое реле (см. п. 3) и измерьте зазор между торцом шестерни и упорным кольцом, он должен быть 3–5 мм.

45. Если зазор не входит в указанный интервал значений, отрегулируйте его поворотом оси рычага, тело которого выполнено в виде эксцентрика. Для этого ослабьте контргайку, поверните ось и затяните контргайку. После окончательной сборки рекомендуется проверить стартер на СТО на стенде мод. 532М.

Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная. Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром.

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Лайфхак: стартер автомобиля Лада Приора — неисправности, цена

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях. Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром. Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Ничего не поделать – придется его достать и разобраться в проблеме. Несмотря на достаточно «грубую» силу, которую стартерный узел «прикладывает» для того, чтобы запустить двигатель, его устройство достаточно сложное и состоит из нескольких достаточно мелких деталей. Так, придется детально разбираться с механизмом реле, потому что в нем тоже могут возникнуть проблемы. Фото детали ниже.

Реле и предохранитель стартера Лада Приора где находится

Никому совершенно точно не понравится сидеть и долго пытаться заводить авто. Дабы этого не случилось, важно проводить регулярно осмотр и профилактику машины, то есть полноценно ухаживать за ней. Исключение не составляет и Лада Приора.

Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей. Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы.

Владельцу автомобиля следует знать, как происходит процесс запуска двигателя, и это поможет свести риск отказа запускаться к минимуму. Кроме всего прочего это сэкономит ваше время на выявление причины поломки и сбережет ваши деньги, на тот случай, если вы решите обратиться в сервис за диагностикой.

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

Проверка реле

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

Предохранитель

Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».

Можно проверить дополнительный блок, который находится под обивкой тоннеля пола. При этом проверяется предохранитель F1 на 15 Ампер – крайний слева, иногда достаточно его поменять, так как не всегда требуется ремонт этого механизма.
