Когда возникают неполадки на инжекторных машинах ВАЗ расшифровка может производиться и без посещения СТО и использования диагностического сканера, что вставляется в разъем OBD2. Для этого на панели приборов есть специальная кнопка сброса суточного пробега. С ее помощью можно включить быструю самодиагностику. Коды ошибок ВАЗ отображаются среди индикаторов панели приборов VDO в нижней части, там же где и версия прошивки.
Для 8-ми и 16-ти клапанных двигателей ошибки на Ваз 2114 или 2115 их коды и расшифровка являются идентичными.
Как определить ошибки самодиагностикой
Далеко не все знают, что в штатных прошивках ВАЗ 2114 есть функция, позволяющая сделать самостоятельную диагностику без спецоборудования. По своему принципу процедура самодиагностики достаточно простая и позволяет быстро выполнить расшифровку ошибок ВАЗ 2114, по которым загорается лампочка “чека двигателя”. Для этого необходимо выполнить следующие манипуляции:
Как правильно провести самодиагностику на Ваз 2114
- Выключить зажигание и нажать и удерживать кнопку, которая отвечает за сброс суточного пробега на одометре.
- После этого нужно вставить ключ в замок и провернуть в первое положение, чтобы включить зажигание.
- Когда ключ повернете, отпустите кнопку сброса одометра. На датчике топлива, спидометре и тахометре стрелки сначала переместятся в максимальное положение, а затем вернуться на ноль.
- Кнопку сброса пробега необходимо снова нажать и на приборах загорится версия прошивки.
- Еще одно нажатие кнопки отображает коды ошибок автомобиля ВАЗ 2114 на панели.
На этом можно приступать к расшифровке кода и определению возможных неисправностей.
Как диагностировать ошибку?
Есть два варианта диагностики автомобиля ВАЗ — тестирование с помощью панели приборов и компьютером. Второй вариант считается более точным, но для его реализации потребуется специальная программа и кабель для подключения к диагностическому разъему.
Проверка с помощью компьютера выполняется так:
Читайте также:
- К ноутбуку подключается диагностический провод. Второй его конец необходимо соединить с OBD2 разъемом в автомобиле Лада. Расположение данной колодки отличается в зависимости от модели авто, этот нюанс нужно уточнить в сервисном руководстве.
- На компьютере запускается диагностическая программа, которая позволяет расшифровывать коды ошибок. Для начала проверки нажимается соответствующая кнопка.
- Начинается процесс диагностики. В зависимости от утилиты, программа может проверить отдельно работу двигателя, трансмиссии или электроники.
- После завершения проверки на экране компьютера появятся комбинации неисправностей, которые необходимо расшифровать. В зависимости от программы, описание ошибки также может выводиться сразу.
Диагностика с помощью приборной панели выполняется так:
- Автовладелец садится в кресло водителя и зажимается клавишу сброса суточного пробега на одометре.
- Ключ вставляется в замок и прокручивается в положение «АСС».
- Кнопка сброса суточного пробега отпускается. Стрелки на спидометре, тахометре, а также датчиках начнут быстро перемещаться из минимального положения в максимальное.
- Клавиша на одометре нажимается и отпускается. На экране приборной комбинации отобразится надпись с версией программного обеспечения.
- После третьего нажатия на клавишу одометра на экране появятся комбинации неисправностей.
Видео: диагностика ВАЗ приборной панелью
Канал «CarFance» в своем видео подробно показал процесс тестирования автомобиля Лада с использованием контрольной комбинации.
Какие бывают коды ошибок на ВАЗ 2114
Определение ошибок на ВАЗ 2114 с помощью одометра такой самодиагностикой даст возможность определить неполадки в электронике и перебои в работе разных датчиков двигателя. Однако помните, что коды указывают только на агрегаты и цепи проводки, поэтому точно определить характер поломки получится только путем разборки и проверки.
Подробная расшифровка кодов ошибок ВАЗ 2114 представлена в таблице.
| Код ошибки | Расшифровка | О чем это говорит |
| 0 | Ошибок нет | Все в норме |
| 1 | Ошибка в микропроцессоре | Нужно выполнить перепрошивку |
| 2 | Ошибка датчика уровня топлива в бензобаке | Нужно проверить датчик, подводящие провода или заменить сам индикатор |
| 4 | Зафиксировано большое напряжение в электрической сети — больше 16 В | Проверить проводку |
| 8 | Низкое напряжение или стерлись щетки генератора, напряжение ниже 8 В | Проверить проводку, заряд АКБ, генератор (щетки регулятора напряжения) |
| 12 | Ошибка в диагностической цепи контрольной лампы | Контрольная лампа работает неправильно, необходимо проверить провода |
| 13 | Ошибка сигнала с датчика кислорода | Цепь оборвана, нужно провести ревизию провода или устранить неисправность датчика кислорода |
| 14 | Слишком сильный сигнал с датчика температуры антифриза | Мотор перегрет или замкнуло цепь датчика температуры |
| 15 | Слишком слабый сигнал с датчика температуры антифриза | Замкнул ДТОЖ, проверить, по необходимости заменить |
| 16 | В бортовой сети зафиксировано высокое напряжение | Вольтаж в сети слишком высокий, необходима ревизия проводки |
| 17 | В бортовой сети зафиксировано низкое напряжение | Зарядить АКБ |
| 19 | Неправильный сигнал с датчика положения коленвала | Проверить и заменить ДПКВ |
| 21 | Слишком сильный сигнал с датчика положения дроссельной заслонки | Замыкание сети |
| 22 | Слишком слабый сигнал с датчика положения дроссельной заслонки | Замыкание в цепи ДПДЗ |
| 23 | Сильный сигнал с индикатора температуры всасываемого воздуха | Короткое замыкание, проверить провода |
| 24 | Сбои передачи сигнала с датчика скорости | Силовые жилы повреждены |
| 25 | Слабый сигнал с индикатора температуры всасываемого воздуха | Короткое замыкание, проверить провода |
| 27 | Слишком сильный импульс с контроллера СО | Датчик СО под замену |
| 28 | Слишком слабый импульс с контроллера СО | |
| 33 | Сильный сигнал с ДМРВ | Устранить обрыв цепи или короткое замыкание |
| 34 | Слабый сигнал с ДМРВ | |
| 35 | Нарушение оборотов на холостом ходу | Сенсор РХХ под замену |
| 41 | Сбои сигнала с фазового регулятора | Устранить замыкание или заменить датчик |
| 42 | Ошибка в цепи контроля электронного зажигания | Проверить провода электронного зажигания |
| 43 | Ошибка сигнала с датчика детонации | Датчик детонации под замену |
| 44 | Бедная топливовоздушная смесь | Бедная топливовоздушная смесь |
| 45 | Богатая топливовоздушная смесь | |
| 49 | Диагностика при потере вакуума | Проверить вакуумную систему |
| 51 | Неисправности ППЗУ | Нужно проверять либо делать перепрошивку |
| 52 | Неисправности ОЗУ | |
| 53 | Отсутствует сигнал с СО-потенциометра | Заменить потенциометр |
| 54 | Отсутствует сигнал с октан-корректора | Проверить проводку на датчик детонации |
| 55 | Обеднение смеси при высоких нагрузках мотора | Проверить топливную систему |
| 61 | Неисправности лямбда-зонда, требуется замена | Снять, протестировать лямбда-зонд, при необходимости заменить |
Быстрая расшифровка кодов ошибок ВАЗ 2114 позволит не ехать на диагностику и сэкономить деньги. Стоит учесть, что в редких случаях коды при самодиагностике складываются. Так, к примеру, ошибка “8” может состоять из двух кодов — “1” и “7”. Поэтому нужно внимательно смотреть коды и проверять на ВАЗ 2114 расшифровку всех возможных вариантов, учитывая характерные отклонения в работе машины.
Коды бортового компьютера и их значение
Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.
Схема подключения БК
Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.
| Коды | Описание проблемы |
| 0102, 0103 | Неправильный уровень сигнала датчика массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал датчика температуры впускного воздуха. Требуется его замена |
| 0115 – 0118 | Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена |
| 0122, 0123 | Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик |
| 0130, 0131 | Не работает датчик кислорода |
| 0135 – 0138 | Не работает устройство для нагрева датчика кислорода. Требуется замена |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора. |
| 0201 – 0204 | В цепи управления форсунками обнаружен обрыв |
| 0300 | Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись |
| 0301 – 0304 | В цилиндрах двигателя обнаружены пропуски зажигания |
| 0325 | В цепи устройства детонации произошли сбои |
| 0327, 0328 | Датчик детонации вышел из строя. Требуется его замена |
| 0335, 0336 | Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить |
| 0342, 0343 | Вышел строя датчика фаз. Устройству требуется замена |
| 0422 | Неисправен нейтрализатор |
| 0443 – 0445 | Не работает клапан продувки адсорбера. Требуется замена устройства |
| 0480 | Не работает вентилятор охлаждения. Требуется замена устройства |
| 0500, 0501 , 0503, 0504 | Вышел из строя датчик скорости. Устройство подлежит замене |
| 0505 – 0507 | Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора |
| 0560, 0562, 0563 | Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Канал детонации не работает |
| 1115 | Цепь нагрева датчика кислорода работает с перебоями |
| 1135 | В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене |
| 1171, 1172 | Уровень газа потенциометра не соответствует норме |
| 1500 | Обнаружен обрыв в цепи управления устройства бензонасоса |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | Произошел обрыв в цепи управления реле бензонасоса |
| 1570 | Антипробуксовочная система получила обрыв в цепи |
| 1600 | Данные об антипробуксовочной системе не поступают на бортовой компьютер |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления |
| 1606, 1616, 1617 | Обнаружена поломка датчика определения неровного дорожного полотна |
| 1612 | Обнаружена неисправность сброса электронного блока управления |
| 1620 | Неполадки в работе постоянного запоминающего устройства |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Сломался второй вентилятор системы охлаждения. Устройство требует замены |
| 0615 – 0617 | В цепи реле стартера обнаружены обрывы или короткое замыкание |
| 1141 | Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода |
| 230 | Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine |
Частые ошибки на приборной панели ВАЗ и подробная расшифровка их кодов

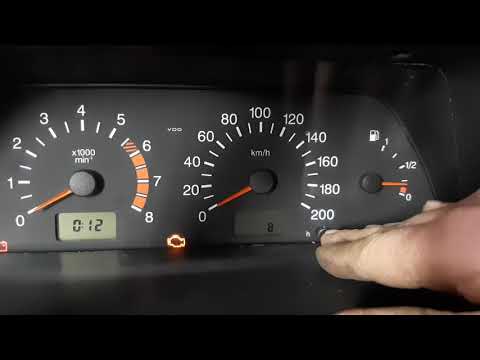

Отображение ошибки «8» во время самодиагностики ВАЗ 2114
-
Читайте также:
С более пятидесяти ошибок выдаваемых бортовым компьютером инжекторного ВАЗа на панели приборов VDO, самыми частыми являются:
- 8;
- 10;
- 12;
- 14.
Поэтому приведем для них более подробную расшифровку.
Код 8. Ошибка “8” на Ваз 2114 означает, что есть проблемы с уровнем заряда и питанием сети. Скорее всего разряжен аккумулятор или повреждены провода. Также проблема может заключаться в износе щеток генератора. Поэтому, чтобы устранить данную ошибку, нужно проверить/заменить щетки и подзарядить АКБ.
Код 10. Самостоятельного кода ошибки “10” на Ваз 2114 нету, потому что это сумма кодов “2” и “8”. В таком случае нужно проверять датчик топлива и провода, которые к нему подходят.
Код 12. С этих четырех ошибка 12 на Ваз 2114 и 2115 возникает реже всего. Что делать в таком случае? Можно сбросить минусовую клемму с аккумулятора и оставить так на 10 мин. Если ошибка отображается снова, нужно диагностировать уже сканером и смотреть проводку.
Код 14. Ошибка “14” в Ваз 2114 встречается, когда перегревается двигатель или неисправен сам датчик температуры ОЖ. Тогда перед сбросом ошибки нужно проверить это датчик и систему охлаждения. Может заклинил термостат, вентилятор не включается или произошел обрыв цепи подключения ДТОЖ.
При возникновении ошибки 14 или 12 на панели стоит смотреть по симптомам авто, поскольку проблема может быть и в другом — ошибка может оказаться суммой кодов “1” и “13” либо «4» + «8» соответственно.
Нюансы самодиагностики ваз 2114
При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.
Сброс ошибки «checkengine»
Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:
- Заглушить двигатель, но оставить включенным зажигание автомобиля.
- Отсоединить клемму АКБ авто и выждать несколько секунд.
- Установить клемму обратно и завести двигатель.
Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.
Как самостоятельно сбросить ошибки
Видео как сбросить код ошибки на ВАЗ 2114, 2115
После проверки узлов и ремонта необходимо сделать сброс ошибок. В принципе это можно сделать в любой момент, даже без проверки, если хотите убедиться не была ли она ошибочной.
Чтобы сбросить коды самодиагностики бортового компьютера на панели ВАЗ 2114 нужно после отображения версии прошивки и самого кода, зажать кнопку еще раз и подержать 4-5 секунд. В результате сброса кодов ошибок на инжекторе Ваз 2114 отобразится “0”.
Такая система проверки кодов ошибок есть не только на Ваз 2113, 2114, 2115, но и на моделях 2110, 2111, 2112, Приора и Калина. Принцип проверки и сброса ошибок аналогичный.
