Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.
Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Функционирование замка

Производители, разрабатывая принцип работы замка зажигания, предусмотрели возможность решения нескольких задач данным узлом. Основные из них следующие:

• подключение/отключение к АКБ автомобиля;
• переключение на генератор после запуска бортовой системы;
• замок помогает соединять контакты для запуска стартера;
• при отключенном моторе соединяются контакты, помогающие работе бортовой системы и подключенным к ней приборам;
• выполняет противоугонные функции, обеспечивая блокировку руля при выключенном моторе и изъятом ключе.

Так как работает замок зажигания в нескольких положениях, то производители обеспечивают 2–4 фиксированных рабочих позиции для замка. Исходя из конкретного угла поворота, удастся определить, какие системы питания запущены в данный момент.

Важно! Особая конструкция замка предполагает возможность изъятия ключа исключительно в одном первоначальном положении, когда выключен мотор и отключены приборы-потребители.

Контактная группа замка зажигания: устройство и замена

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

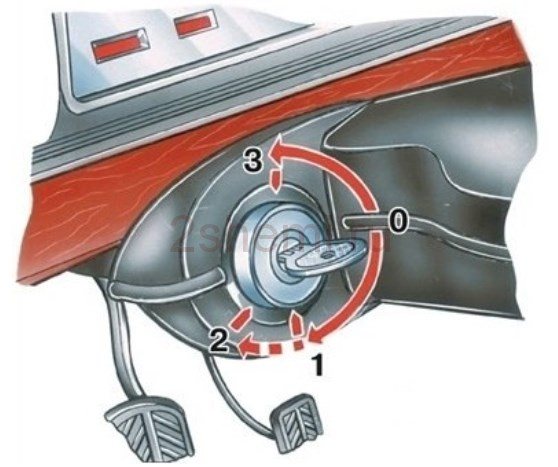

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

1. «» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
2. «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
3. «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
4. «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

1. «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
2. «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
3. «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
4. «INT» – наружное освещение и световая сигнализация (двойной черный провод). Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 Цоколёвка по старому типу

Обзор замены замка зажигания ВАЗ 2110-2112

Выключатель зажигания. Правильно снимаем. ВАЗ 2110-2112

Инструкция по самостоятельному ремонту

Рассмотрим вариант ремонта из-за плохих контактов, а также из-за поломки личинки. Ремонт замка зажигания по этой причине нужен чаще всего.

Для начала выполните проверку аккумулятора с отключением минусовой клеммы. При этом в рулевой колонки снимите нижний кожух.

Отсоедините контактную группу и прозвоните провода при помощи омметра. Целые контакты показывают нулевое сопротивление, в другом случае необходима замена устройства. Если повреждение небольшое, полностью менять устройство не нужно достаточно сменить личинку или контактную группу. Комплект продается в виде коробки с клеммами.

Личинка продается вместе с новым комплектом ключей, которые нужны для ее поворота. При замене личинки замка зажигания следует помнить, что для багажника авто придется применять старый ключ. Ели это неприемлемо, приобретите дополнительный комплект личинок и для багажного отделения.

Замена личинки замка зажигания потребует большего времени от мастера, но позволит сэкономить на приобретении целой детали. Для замены устройства выкрутите винт, соединяющий две части корпуса замка. Корпус разделится, а в одной из частей будет находиться личинка, которую можно достать.

Имейте в виду, новая личинка не будет содержать в наборном составе таких вещей, как возвратная пружина и фиксирующий элемент. Перенесите эти детали со старого устройства. Возвратную пружину можно сразу и не заметить, так как она располагается внизу детали, будьте внимательны!

Зафиксируйте новую личинку в оболочке замка так же, как стоял старый. Прикрутите деталь устройства. Проверьте работоспобность сборного замка зажигания.

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

• приходит +12В вположении I, II, III (стоянка)
• приходит +12В вположении I, II, III (стоянка)
• приходит +12В вположении III (стоянка)
• положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
• положение I, уходит +12В на стартер (контакт 50);
• положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
• приходит +12В от АКБ (контакт 30);
• приходит +12В постоянно.

Распиновка замка зажигания ВАЗ-2110:

• приходит +12В для микрика датчика вставленного ключа;
• приходит масса при открытой водительской двери;
• уходит +12В на стартер (контакт 50);
• уходит +12В после включения зажигания (контакт 15);
• уходит +12В при вставленном ключе на 5 контакт БСК;
• приходит +12В для подсветки личинки замка;
• приходит +12В от АКБ (контакт 30);
• не используется.

Основные составляющие элементы замка

Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.

Замком зажигания принято называть базовый коммутирующий элемент, обеспечивающий подачу питания непосредственно на электрические системы и способствующий минимизации разрядки аккумуляторной батареи во время парковки либо стоянки транспорта.

Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.

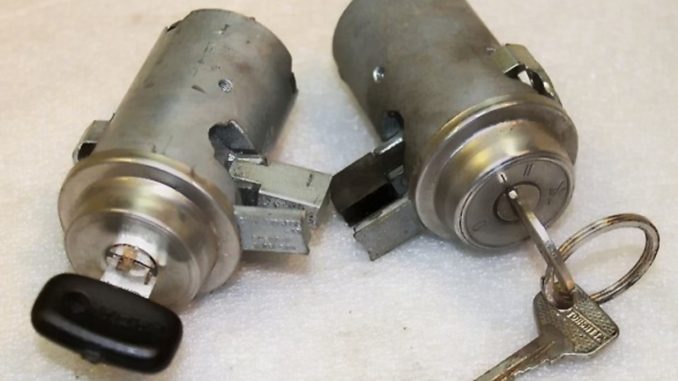

Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:

• KZ-813;
• 2108-3704005-40.

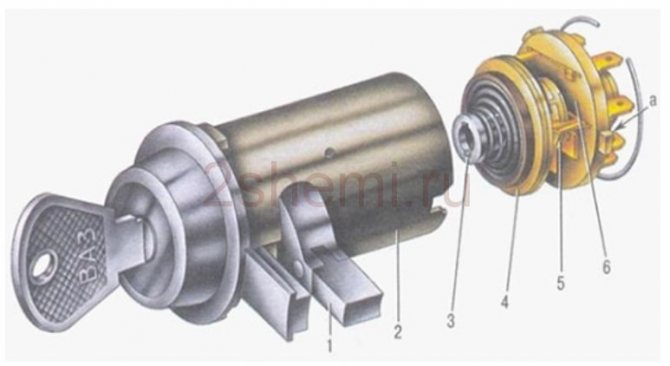

Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:

• кожух;
• скобка;
• контактный узел;
• «секрет» замка;
• оболочка;
• штифтовой фиксатор.

Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.

Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.

Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:

• электростартер;
• система зажигания;
• сигнальные приборы.

Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

• приходит +12В для микрика датчика вставленного ключа;
• приходит масса при открытой водительской двери;
• уходит +12В на стартер (контакт 50);
• уходит +12В после включения зажигания (контакт 15);
• уходит +12В при вставленном ключе на 5 контакт БСК;
• приходит +12В для подсветки личинки замка;
• приходит +12В от АКБ (контакт 30);
• не используется.

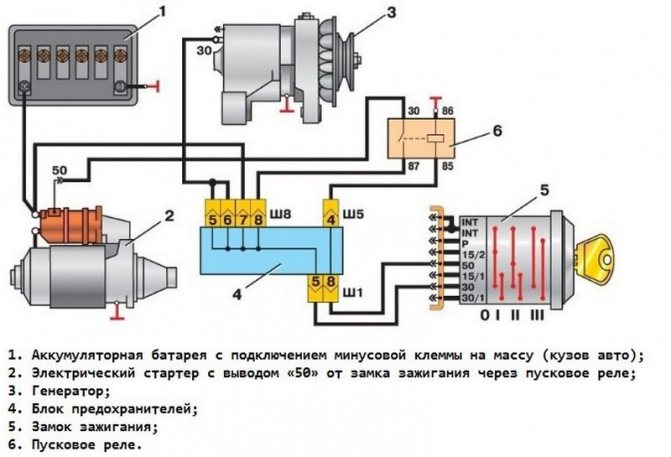

Схема ВАЗ и замка зажигания автомобиля

Строение замка зажигания авто

• Запорный стержень
• Корпус
• Валик
• Контактный диск
• Контактная втулка
• Колодка
• Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Всегда ли нужен был автомобилю ключ?

Наверняка, вам уже поскорее хочется узнать принцип работы замка зажигания, но об этом немного позже.

Начнём, как всегда, с небольшого экскурса в историю и теорию. Для чего мы поворачиваем ключ в этом устройстве?

Главная причина – желание запустить двигатель, который начинает работу при помощи стартера. Именно на это устройство подаётся электрический ток через ЗЗ, как через ворота, от аккумулятора.

На заре автомобилестроения стартеров не существовало, поэтому отсутствовала необходимость и в замках зажигания. Мотор заводили вручную специальным металлическим штырём, и, понятное дело, такой процесс вряд ли можно было назвать удобным и лёгким.

Кстати, как альтернатива, этот метод запуска силового агрегата был доступен на отечественных авто почти до 90-х годов минувшего столетия.

Что же касается электрических стартеров, то они начали появляться в начале ХХ века, а с ними и замки зажигания. Изначально ключи к ним были лишь формальностью, дающей возможность повернуть замок зажигания, но с ростом числа транспортных средств, росло и число людей, которые любили «покататься» на чужих авто.

Поэтому довольно скоро замки зажигания стали не только частью системы запуска машины, а ещё и противоугонным элементом.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода. Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? на нашем форуме.

Порядок разборки замка

До начала выполнения работ следует подготовить необходимый набор инструмента. В комплекте пригодятся крестовая отвертка, набор ключей, узкое зубило или пробойник, круглогубцы с загнутыми концами для захвата. Обеспечьте себе удобный доступ к замку и достаточное освещение.

На начальном этапе проводится извлечение всего устройства в сборе. Последовательно демонтируется защитный элемент пластикового кожуха, откручивается замок и извлекается наружу. Чтобы избежать ошибок при обратном сборе следует пометить место установки и назначение каждого провода. Не поленитесь сделать разборчивую фотографию.

Обязательно проведите оценку клеммной колодки со вставленными проводами. В случае обнаружения трещин, следов плавления, смело извлекайте провода каждый из своего гнезда и меняйте на новую деталь.

Рекомендуем: Рабочий цикл четырехтактного двигателя — как это работает

Однозначного ответа на вопрос, как снять контактную группу замка зажигания не существует. Все зависит от конструктивных особенностей устройства. Демонтаж требуемого элемента рассмотрим на примере модели ВАЗ 10-го семейства:

1. Отключают провода подсветки при их наличии.
2. Отсоединяют декоративную крышку в верхней части устройства, отщелкнув по периметру защелки-фиксаторы.
3. Отсоединяют контактную группу. Обычно крепление выполняется также в виде нескольких фиксаторов.

После снятия детали следует изучить состояние контактов. Незначительное окисление допускается убрать простой зачисткой при помощи некрупной наждачной бумаги. Не спешите проводить обратную сборку. Прямо на весу попытайтесь произвести имитацию запуска.

При обнаружении подгоревших контактов или в случае невозможности установить видимый дефект, следует проводить замену детали без сожаления.

При проведении обратной сборки учитывайте последовательность операций. Качественно установленный замок должен не только выполнять свои функции, но и не приходить в движение с каждым поворотом ключа. Обращайте внимание на следующие моменты:

• крепежные болты прочно затягиваются только в случае выверенной установки внешней части под рулем;
• совершите пробное вращение руля без ключа, чтобы убедится в исправной работе запорного устройства;
• при подборе болтов не забывайте про легкость допуска к замку у потенциальных угонщиков.

При завершении всех работ и подключении проводов, проверьте надежность фиксации жгута. Если все выполнено правильно, первый же пробный запуск позволить услышать шуршание работающего двигателя.
