Как работает карбюратор

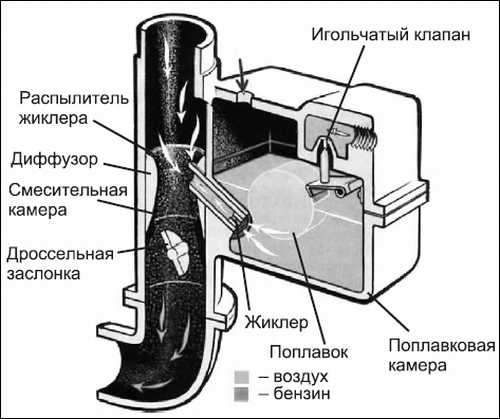

Понять его принцип работы поможет приведенный рисунок.

Это самый простой вариант карбюратора, можно сказать, только поясняющий его устройство и основную идею. Бензин находится в поплавковой камере на постоянном уровне, который поддерживается работой игольчатого клапана. Через воздушный фильтр воздух всасывается в цилиндры двигателя. Он проходит смесительную камеру, благодаря имеющемуся там сужению, в этом месте создается разрежение по отношению к поплавковой, в которой поддерживается уровень атмосферного давления.

Из-за возникшей разницы давлений в смесительную камеру попадает горючее. Проходя через жиклер, оно разбивается на мелкие капельки, испаряется и смешивается с воздухом, вследствие чего образуется ТВС, поступающая в цилиндры мотора. Соотношение между этими компонентами зависит от положения заслонки карбюратора, связанной с положением педали акселератора. Чем сильнее на автомобиле она нажата, тем больше открыта заслонка, выше степень разрежения и больше бензина поступает на образование смеси.

Клапан холостого хода

Замена экономайзера

Перед началом работ следует собрать все необходимые инструменты, тогда процесс замены пройдет намного быстрее. Произвести замену вы можете самостоятельно, достаточно лишь придерживаться этой инструкции:

1. Двигатель должен остыть в течение часа, только потом вы можете приступать к замене.
2. Ключом на 10 выкрутите все болты, которыми фиксируется крышечка воздушного фильтра.
3. Далее возьмите ключ на 8, им следует открутить основные болты фиксации. Теперь у вас есть доступ к датчику экономайзера и карбюратору.
4. Теперь отключите коннектор, который питает микроклапан.
5. С помощью отвертки выкрутите 2 болтика фиксирующих датчик ЭПХХ.
6. Снимите шланг со штуцера, после чего отодвиньте его в сторону (желательно его зафиксировать, чтобы не мешал в дальнейшем).
7. Под панелью, расположенной за датчиком, установлена пружина. Снимать ее необходимо осторожно, в противном случае она может выскочить и потеряться. После установки экономайзера следует заменить датчик и пружину, так как они со временем начинают хуже работать.
8. Затем монтируется вся система, в этом вам помогут видеоуроки от опытных автолюбителей.

Источник

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной. Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Неисправности карбюратора «Солекс»

Как и любой другой механизм в составе автомобиля, «Солекс» в процессе эксплуатации изнашивается и может выйти из строя. При этом, так как все важные элементы спрятаны внутри корпуса, на глаз определить неисправность невозможно.

Однако карбюраторные неисправности можно диагностировать и другим путём: наблюдая за «поведением» машины. О возможных сбоях и некорректной работе «Солекс» водитель ВАЗ 2107 может судить по следующим признакам:

• провалы работы мотора при нажатии педали акселератора;
• рывки при движении;
• снижение скоростных характеристик;
• увеличение расхода бензина;
• трудности с зажиганием;
• провалы холостого хода.

Мощность двигателя ВАЗ 2107 существенно снижается при износе элементов карбюратора, а также при смещении различных деталей с установленных осей. Поэтому любые изменения в работе силового агрегата можно рассматривать как неполадки в работе карбюратора.

Как правило, даже новичок способен понять, что с карбюратором что-то не так: есть подтекания, нагар или сильный запах бензина

Переливает горючее

Подтекания бензина чреваты возгоранием. Поэтому проблема с переливанием горючего должна решаться немедленно. Как правило, водитель может заметить лужицы бензина под автомобилем после ночной стоянки и сырость в подкапотном пространстве.

Чаще всего проблема кроется в разгерметизации шлангов: даже малейшее подтекание топлива может создать лужу бензина внушительных размеров. Также рекомендуется проверить работу ускорительного насоса: если он качает топливо в ускоренном режиме, то его излишки неизбежно будут выступать за пределы топливной системы автомобиля.

Следы бензина под машиной — самый опасный симптом неисправностей карбюратора

Двигатель глохнет

Главная проблема автовладельца — это случаи, когда нет возможности завести машину. Либо мотор просто «отказывается» заводиться, либо заводится и сразу же глохнет. Неполадка такого рода говорит о том, что в поплавковой камере нет топлива или же количества горючего явно не достаточно для полноценной работы мотора. В редких случаях проблемы с пуском двигателя начинаются из-за излишнего обогащения или обеднения смеси.

Потребуется разобрать карбюраторный аппарат на детали и проверить работоспособность и состояние поплавка, жиклёров и дозаторов.

Если же проблемы с мотором возникают только на холостом ходу во время стоянки, то неисправности возможны в следующих элементах карбюратора:

• жиклёры холостого хода (сильное засорение отверстий);
• износ электромагнитного клапанного механизма;
• некорректная работа блока управления;
• износ резиновых уплотнителей устройства.

Потребуется тщательный осмотр всех составляющих системы холостого хода, их промывка и продувка, а также регулировка винтами качества и количества.

Любые некорректные проявления работы мотора на ВАЗ 2107 можно «списывать» на неисправность карбюратора

Большое потребление топлива

Если карбюратор начинает потреблять всё больше горючего, то устранить этот неприятный момент можно только путём полной прочистки всех узлов «Солекса». Только после очистки можно приступать к регулированию потребления топлива винтами количества. Однако стоит иметь ввиду, что к увеличению расхода бензина могут привести самые разные причины:

• неисправная работа или выход из строя экономайзера холостого хода;
• засорение жиклёров на воздух;
• разгерметизация системы карбюратора;
• износ резиновых прокладок.

Если постепенно расход топлива увеличивается, то пора регулировать параметры работы «Солекса»

Проблемы с насосом-ускорителем

Как правило, некорректная работа насоса проявляется двумя способами: либо он поставляет слишком большой объём горючего, либо не создаёт нужного давления в системе вообще. В любом случае потребуется снимать карбюратор, демонтировать устройство насоса и проводить диагностику его работы. В большинстве случаев резиновые детали насоса просто сильно изнашиваются и требуют замены.

Сильные провалы двигателя при разгоне или обгоне

Ещё одной распространённой неисправностью «семёрки» считаются провалы в работе мотора на высоких скоростях. Автомобиль не может набрать скорость — чаще всего даже 80–90 км/ч — это максимум, что может выжать водитель из машины.

Источник этой проблемы может скрываться в следующих узлах «Солекса»:

• замусорились отверстия в жиклёрах;
• некорректная работа диффузоров;
• проблемы с функционированием ускорительного насоса.

Необходимо провести чистку всех систем карбюратора и заменить износившиеся или сломанные элементы.

Запах бензина в салоне автомобиля

Водитель должен понимать, что появившийся в салоне запах бензина может свидетельствовать только об одном: топливо выделилось из карбюратора, так как его там оказалось слишком много. Даже незначительные выделения горючего могут вывести из строя свечи зажигания, что чревато большими проблемами с запуском мотора.

Нужно как можно быстрее найти место, откуда выступает топливо. Чаще всего это разгерметизированные патрубки подачи топлива или обратки: мокрые места под ними укажут место подтеканий.

Запах бензина в салоне машины появляется при выдавливании горючего из системы авто

Экономайзер принудительного холостого хода (ЭПХХ)

Рассматривая автомобильный экономайзер, нельзя обойти стороной и такое устройство, как ЭПХХ. У него совсем другое назначение, чем у обычного экономайзера. Если последний, как мы только что рассмотрели, обогащает топливную смесь при значительных нагрузках, то ЭПХХ, наоборот, обеспечивает экономию топлива. Режим принудительного холостого хода – особый вариант движения.

Как правило, это связано с торможением двигателем при движении на спуске или накатом, когда скорость включена и газ отпущен. ЭПХХ дополняет имеющуюся в карбюраторе систему холостого хода. Она выполняет подачу топлива в двигатель при закрытой заслонке. В этом случае за счет разрежения, создаваемого под ней, горючее по специальному каналу холостого хода проходит через жиклер и поступает в мотор, что и обеспечивает его работу в таком режиме.

Однако если при этом машина двигается накатом или с горки, то коленчатый вал вращается с большей частотой, чем свойственно режиму холостого хода, что вызывает повышенное потребление бензина и снижает эффективность торможения двигателем. Для исключения этого срабатывает ЭПХХ, и поступление топлива прекращается. В режиме принудительного холостого хода поступление бензина прерывается с помощью электромагнитного клапана, управляемого достаточно простым электронным блоком.

Исходными данными для срабатывания ЭПХХ (электромагнитного клапана) являются сигнал датчика о закрытой заслонке и повышенное число оборотов коленвала. Такой режим ЭПХХ поддерживает пока:

• скорость движения при отпущенной дроссельной заслонке не уменьшится;
• не будет выключена передача и автомобиль начнет двигаться в режиме обычного холостого хода;
• водителем не будет нажата педаль газа и движение продолжится с повышенной скоростью, экономайзер выключится по положению заслонки.

Работа экономайзера в составе карбюратора обеспечивает обогащение ТВС при повышенной нагрузке, а также экономию топлива и лучшую эффективность торможения мотором в режиме принудительного холостого хода.
