Салонный блок

Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.

До 2007 года

Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.

Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.

До 2011 года

Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.

После 2011 года

Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.

В результате модификации машина стала экономнее и немного мощнее.

СИЛОВОЙ ПРЕДОХРАНИТЕЛЬ УАЗ ПАТРИОТ! Неисправность и Устранение #Внедорожный_клуб_4x4_ALLIGATOR

Замена крана отопителя на УАЗ-31519

Капитальный ремонт проводки УАЗ Буханка

Электросхема

скачать

Описание

1	фонарь передний;
2	фара;
3	фонарь спецзнака (только для УАЗ–3962);
4	электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5	датчик сигнальной лампы аварийного состояния гидропривода тормозов;
6	сигнал звуковой;
7	повторитель боковой указателя поворота;
8	фара поворотная (только для УАЗ–3962);
9	переключатель поворотной фары;
10	плафон освещения кабины;
11	лампа сигнальная включения стояночной тормозной системы;
12	выключатель сигнальной лампы стояночной тормозной системы;
13	электродвигатель стеклоочистителя;
14	переключатель электродвигателя стеклоочистителя и омывателя;
15	спидометр;
16	лампа сигнальная включения дальнего света фар;
17	вольтметр;
18	указатель давления масла;
19	лампа сигнальная аварийного давления масла;
20	указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21	лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22	указатель уровня топлива;
23	электродвигатель омывателя;
24	выключатель аварийной сигнализации;
25	лампа сигнальная указателей поворота;
26	лампа сигнальная аварийного состояния гидропривода тормозной системы;
27	выключатель зажигания;
28	переключатель света центральный;
29	предохранитель тепловой;
30	сопротивление отопителя;
31	переключатель электродвигателя вентилятора отопителя;
32	переключатель света фар;
33	выключатель заднего противотуманного фонаря;
34	блок плавких предохранителей;
35	розетка штепсельная;
36	электромагнитный клапан разбалансировки;
37	переключатель указателей поворота;
38	кнопка звукового сигнала;
39	датчик сигнальной лампы аварийного давления масла;
40	датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41	датчик указателя давления масла;
42	датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43	прерыватель указателя поворота;
44	предохранитель отопителя (только для УАЗ–3962, УАЗ–2206);
45	переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
46	сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
47	электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
48	генератор;
49	свеча зажигания;
50	датчик -распределитель;
51	катушка зажигания;
52	выключатель «массы»;
53	батарея аккумуляторная;
54	выключатель плафонов;
55	розетка штепсельная (только для УАЗ–3962, УАЗ–2206);
56	плафон;
57	коммутатор транзисторный;
58	вибратор аварийный;
59	блок электронный управления карбюратором;
60	микровыключатель;
61	сопротивление добавочное;
62	реле дополнительное стартера;
63	клапан электромагнитный;
64	стартер;
65	датчик указателя уровня топлива в баке;
66	выключатель сигнала торможения;
67	выключатель фонаря заднего хода;
68	фонарь задний;
69	фонарь задний противотуманный;
70	фонарь освещения номерного знака;
71	фонарь заднего хода;
72	розетка штепсельная прицепа

Проводка Уаз

Переделка печки УАЗ буханка подручными средсвами

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

• Схема подключения стеклоочистителя уаз 452 старого образца. легендарная уаз буханка

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 — цепи контрольных приборов; № 2 — цепи указателей поворота; № 3 — цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Предохранительные устройства

Все предохранительные устройства собрали в одном месте на едином блоке, который располагается в салоне машины под приборной панелью слева от водительского сиденья.

При необходимости проверки предохранителей блока в темное время суток в нижней части панельной доски предусмотрена лампа. Не допускается эксплуатировать защитные устройства, не предусмотренные конструкцией автомобиля, а также выполнять проверку на наличие искры (замыкать проводку на массу).

Совет. Перед установкой нового предохранителя следует разобраться в причине его выхода из строя, устранить ее и только затем менять на новый.

Какие предохранители установлены в монтажном блоке

В электронную схему автомобиля входят следующие конструктивные узлы и детали:

• источник питания (аккумуляторная батарея);
• топливный насос;
• фильтр очистки горючего;
• форсунки;
• блок управления двигателем;
• катушка и свечи зажигания;
• датчики холостого хода, коленвала, и дроссельной заслонки;
• тахометр;
• вентилятор для охлаждения радиатора;
• реле управления мотором вентилятора;
• контрольный индикатор работоспособности силового агрегата автомобиля;
• разъем для диагностики.

Монтажный блок предохранителей «Буханки» представлен в виде линейки с защитными устройствами, которая закреплена на раме автомобиля простой гайкой. Если стали появляться сбои в работе электрического узла автомобиля, первым делом проверяют функциональность предохранителя, отвечающего за конкретное электронное устройство. В случае, если элементы защиты монтажного блока работают исправно, значит, нужно проверить работоспособность самого электрооборудования. Если и оно в порядке, то остается вариант обследовать на целостность электрическую часть оборудования при помощи прибора – тестера.

Почему бензонасос не качает бензин

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Рекомендуем также прочитать статью о том, как самому почистить стеку бензонасоса. Из этой статьи вы узнаете, каким способом и средствами можно очистить фильтр топливного насоса своими руками.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

УАЗ 390995-04 реле бензонасоса.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Схема блоков предохранителей и реле УАЗ Буханка

Предохранители УАЗ Буханка не отличаются сложностью. Количество плавких элементов сильно ограничено составом машины. Конструкция силовой установки и бортовой электрики, дает возможность ставить в монтажный блок минимальное количество защитных элементов (защищать по сути нечего).

Изначально производились машины с двигателями, где стоял карбюратор. После модернизации 2014 года, буханки типа 390995 с мотором ЗМЗ 409 стали оборудоваться и инжектором. Но дальнейшее описание приведено на основе наиболее распространенной карбюраторной версии.

Предохранители и реле

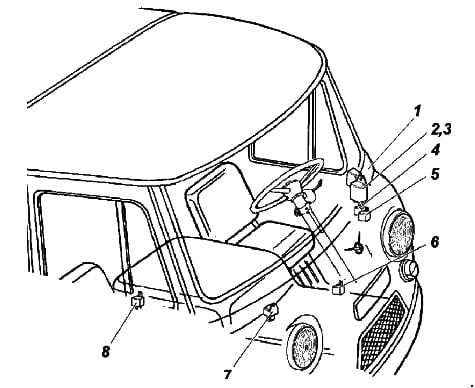

Общая схема расположения

Обозначение

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

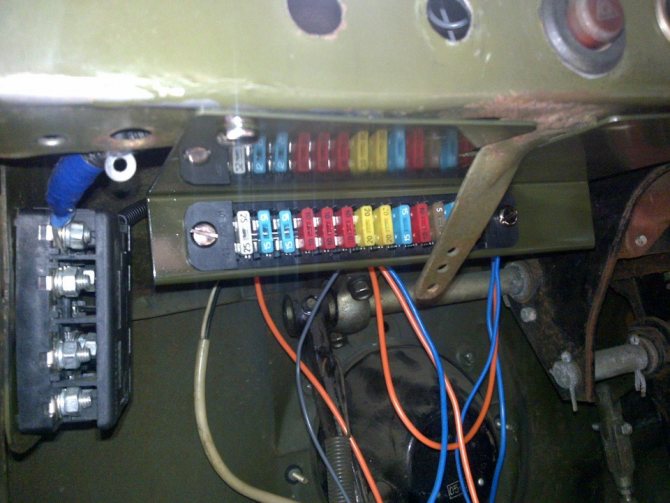

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

Схема

Назначение

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Распиновка предохранителей

Из рисунка выше понятно, что в заводской схеме отсутствует панель предохранителей и даже указатели реле. Разобраться, где именно проходит проводка можно при рассмотрении отдельных частей схемы, указанных в руководстве пользователя автомобиля.
В дополнение к вышесказанному, компания УАЗ не отличается дотошностью и четким следованиям инструкций инженеров. Расположение элементов проводки и предохранительного оборудования может отличаться в зависимости от года выпуска и даже комплектации.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Предохранители УАЗ-462 «Буханка»

Этот автомобиль очень часто встречается на наших дорогах. Полноприводный УАЗик начал свою историю во второй половине прошлого века и завоевал широкую любовь среди автомобилистов. Для того времени это был прекрасный автомобиль, который в народе получил название «Буханка» из-за формы кузова.

На 462-ой модели и ее модификациях (вагонные, санитарные, грузовые, микроавтобусы) работа электрических цепей наиболее важных элементов конструкции авто защищается при помощи специальных предохранителей.

Предохранитель уаз буханка свет

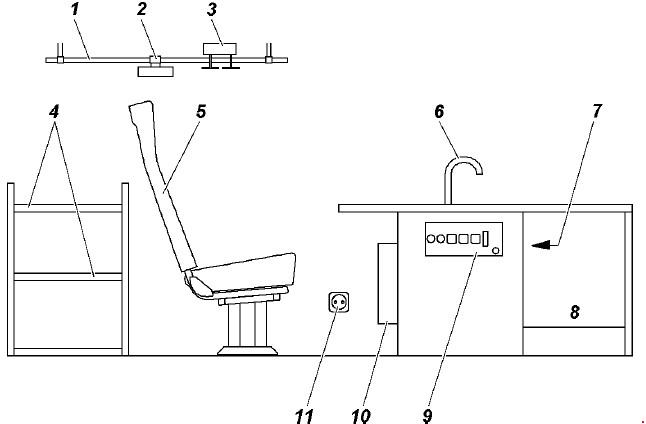

Сеть 12В имеет блок предохранителей (рис. 1, 3).

• освещение салона;
• световая и звуковая сигнализации;
• электроумывальник;
• приточно-вытяжная вентиляция;
• плафон направленного света;
• прикуриватели для подключения доп.оборудования 12В.

Сила тока, А	F1	Включатель бачка электроумывальника и вентиляции салона
15	Прикуриватели
5	Включатель плафона направленного света
5	Включатель освещения салона и подсветка кнопок блока выключателей
Резерв

Обозначение контакта	Защищаемые цепи
I	Система питания АБС
II	Система питания АБС

Категорически запрещается запуск двигателя автомобиля при подключенной внешней электрической сети 220В.

сегодня гляну, но у меня вроде там нет ничего

Да, ты уж глянь. Я когда бардачок снимал и рацию вкорячивал никаких релюх не видел. Есть две релюхи возле расширительного тосольного бачка под капотом, это главное и бензонасос на инжекторах. И усе.

глянул, реле 231.3777 задней противотуманной фары. вот ушлёпки..

Это без сомнения тоже реле. Но и не реле, в то же время.

Везде облазил не могу понять куда его от супостатов запрятали? В книжках смотрел — на схеме есть, а где искать не сказано. Прошу извинить за дурацкий вопрос, но ехать надо, а без фар темно

странно ? у меня в моторном под водителем в подкрылке!

Да прозвони сперва провода! Если ток пропал, то его надо искать, а не провода сразу кидать дополнительные! Может где-то контакт пропал!

Ага, или нет контакта там где он должен быть или он есть там где его не должно быть

открыл книгу, у меня там схемы есть для евро2, евро3, на все бухановидные уазики. вижу: от фар идет на переключатель, а от переключателя на тепловой предохранитель. реле нету.

Я понял — реле нету, но почему провода тонкого сечения не горели? Проще простого — взять плюс с тонкого провода переключателя и пустить на фары, только потом как нибудь ночью запахнет паленым и фары погаснут. Я на праздниках постараюсь разобраться с этим и отпишусь.

у меня буханка 99г. нету ни какого реле. а насчет тонких проводов я вообще не понимаю как все работет. Когда покупал дедушка с ухмылкой говорит ” Вот здесь есть белая кнопочка вдруг ченибудь случится ты на нее нажимай” — Через месяца 3 примерно еду под утро на рубалку со скоростью так 80 км/ч вхожу в поворот притормаживаю, бах свет гаснет габариты вобщем темень. тут то я и дедушку и вспомнил. Пока я эту кнопку искал экипаж катопультироватся собрался. Я к чему все, Ты на кнопку нажми на теплухе может поможет.

Не знаю, у кого как, но у меня на старом УАЗе было: если один раз тепловуху выбило, то все, такая проблема начинается постоянно. Кажись там контакты подгорают или еще чего. Купил новую, проблема ушла безвозвратно. Да, если есть доп.потребители (освещение), то брать надо тепловое реле чуть большего ампеража. Сколько, не помню.

Не знаю, у кого как, но у меня на старом УАЗе было: если один раз тепловуху выбило, то все, такая проблема начинается постоянно. Кажись там контакты подгорают или еще чего. Купил новую, проблема ушла безвозвратно. Да, если есть доп.потребители (освещение), то брать надо тепловое реле чуть большего ампеража. Сколько, не помню.

А где оно находится, это реле, пропало все освещение?

У меня тоже на днях свет пропал. оказалось контакты подгорели на выключателе штатном. снял,разобрал,зачистил-работает,но менять буду. Ищите с тугим перемещением штока-там пружина шарик поджимает к контактам.

Не теряйте напрасно время: конструкция переключателя стандартная, разнообразия не будет. Скользящий контакт поджимает только пружина. Переключатель — если только что-то не сгорело в уголь или не сломано-погнуто — требует элементарной профилактики. Всё, конечно, уже давным-давно описано, но всё же повторюсь: 1. Разобрать и промыть от старой смазки. 2. Проверить: не просели или не поломаны ли пружины скользящих контактов и шариковых фиксаторов. 3. Зачистить на стекле тонкой (1000) наждачкой контакты панельки так, чтобы панель с контактами составляла одну плоскость. Делается этодля того, чтобы скользящий контакт неперекашивался и легко скользил по панельке при переключении. Контакт надо зачистить тем же методом. 4. Осмотреть спираль регулятора на предмет обгорания: если спиралька имеет подгорания или ламель имеет следы перегрева — лучше заменить, замучает и в конце концов сгорит. Именно это место в переключателе самое ненадёжное. При осмотре именно на него надо обращать главное внимание. Если этот узел вызывает сомнения, то лучше или подобрать из старого получше, или заменить весь переключатель. 5. Смазать шток и проверить перемещение. 6. Смазать фиксаторы, и пружину скользящего контакта. Тонким слоем смазать панель контактов. Лучше проверить сразу перемещения при частичной сборке, затем можно собирать окончательно. Тогда и работать будет всё нормально. Переключатель достаточно мощный, и если даже повесить на него 200Вт вместо 120Вт стандартных (имеется ввиду мощность головного света) — будет нормально работать. Ну, а если вешать на него, бедного, всё подряд, тогда уж не взыщите. А реле, по-моему, излишне. Разве что на “люстру”. Есть, кстати, варианты переключателя с биметаллическим предохранителе, который прикручивается к штатным контактам. Не знаю, только, на какой ток там расчитано, но мне на “Москвиче” такая вещь однажды спасла проводку. Но место под него надо заранее предусмотреть — под панелью УАЗа места маловато, а штатная проводка проложена безобразно, между тем провода желательно всё таки держать подальше друг от друга — при нагреве могут сплавиться и перемкнуть, особенно на машинах последних лет, где сечение проводки такое же, как на китайских гирляндах.

сегодня еду вечером и раз свет пропал!эту кнопочку теплового реле 2 часа искал!нашел,нажимаю ее включаю габариты и все нах гаснет?в чем дело в тепловом реле?или что-то где-то замыкацо? з.ы. до дома 3часа ехал без света по грунтовкам чуть не поседел)

Или где-то КЗ, или подгорели контакты самого тепловика. Или одно из трёх.

Или где-то КЗ, или подгорели контакты самого тепловика. Или одно из трёх.

контакты подгорели если мягко говоря),купил реле тепловое на 25ампер вместо 20амперного,поставил,включаю габариты и от реле пахнет “дымком”. где-то замыкает,но взглянув на нелепую кучу проводов обмотанных изолентой понял,что я там ничего не найду,завтра поеду к электрику пусть колдует.

контакты подгорели если мягко говоря),купил реле тепловое на 25ампер вместо 20амперного,поставил,включаю габариты и от реле пахнет “дымком”. где-то замыкает,но взглянув на нелепую кучу проводов обмотанных изолентой понял,что я там ничего не найду,завтра поеду к электрику пусть колдует.

. а может быть, что попахивает и не реле. Аккуратнее.

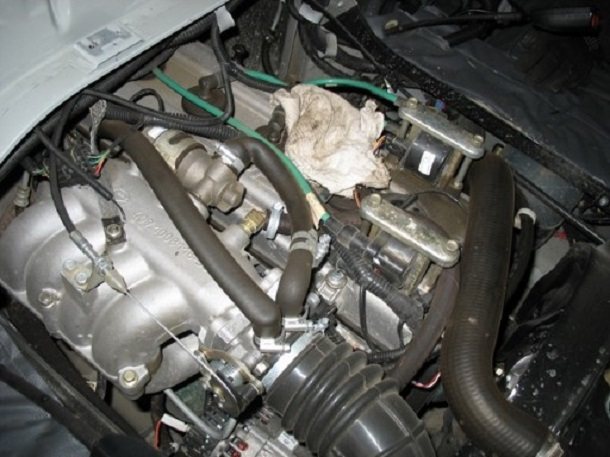

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Описание

Вы можете заказать Реле тепловое УАЗ (А20) 469-3722220-02 онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией “”Заказать обратный звонок””. С Вами сразу свяжутся наши специалисты, и проконсультируют Вас по всем вопросам!

Мы предлагаем приобрести запчасти на автомобили УАЗ, которые отличаются своей повышенной проходимостью, простотой обслуживания, а также приемлемой стоимостью комплектующих. У нас вы сможете найти широкий ассортимент таких товаров, как Бампера УАЗ, Блокировки на УАЗ и многое другое.

• наличие всех необходимых комплектующих на складе, что существенно ускоряет выполнение каждого заказа
• отсутствие посредников, поэтому наши цены всегда конкурентоспособны
• высокое качество товаров, только оригинальные запчасти
• доставка заказов по всей территории РФ/ul>

При необходимости заказчик может осуществить оплату при получении товара. Кроме того, наши клиенты всегда могут узнать актуальную информацию о наличие тех или иных запчастей. Если же вы сомневаетесь в своем выборе или не можете самостоятельно подобрать комплектующие, наши сотрудники обязательно предоставят вам профессиональные консультации и помогут осуществить выбор. Любые вопросы вы можете задать нашему менеджеру по телефону 8 (800) 350-70-56 или через форму обратной связи.

Реле тепловое УАЗ (А20) 469-3722220-02 на данный момент в наличии в нашем интернет-магазине и готово к отгрузке. Осуществляем доставку по России транспортными компаниями и EMS службами.

Предохранители и реле УАЗ Хантер УАЗ 469

Рассмотрены автомобили УАЗ Хантер, УАЗ 469 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Бензиновые двигатели ЗМЗ-409 и дизельные ЗМЗ-5143. Статья подойдет для УАЗ 31512, УАЗ 31519, УАЗ 31514 инжектор и карбюратор.

Расположение блока предохранителей в салоне.

Блок расположен под панелью приборов со стороны водителя.

Схема расположения предохранителей в блоке.

Плафон освещения блока предохранителей, штепсельная розетка переносной лампы

Указатели поворота в режиме аварийной сигнализации

Фонари освещения номерного знака, подсветка приборов

предохранитель прикуривателя УАЗ Хантер, УАЗ 469.

Задний противотуманный фонарь

Фонарь света заднего хода

Указатели поворота в режиме указателей поворота

Электродвигатель стеклоочистителя, омыватель ветрового стекла

Плафоны освещения, подкапотная лампа

Приборы и сигнализаторы

Реле расположены под панелью приборов со стороны водителя.

1 — реле включения ближнего света фар; 2 — реле включения дальнего света фар; 3 — реле включения противотуман­ных фар; 4 — реле очистителя стекла двери задка; 5 — ре­ле включения заднего противотуманного фонаря; 6 — ре­ле очистителя ветрового стекла; 7 — реле-прерыватель указателей поворота

Реле и предохранитель системы впрыска топлива находится в моторном отсеке.

Силовые предохранители расположены под капотом.

Силовые предохранители защищаю цепи наружного освещения и клемма 30 выключения зажигания.

Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469.

Электрооборудование автомобилей модификации 315195-025, 315195-125

для увеличения нажмите на изображении. (схема хорошего качества размер 1,45 мб)

для просмотра электросхемы во всей красе нажмите на крестик как показано на рисунке ниже

1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийно­го падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лам­па подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — по­вторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопите­ля; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворо­тов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — вы­ключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наруж­ного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочисти­тель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик темпера­туры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания
