Инструкция по выбору форсунок Вольво

Диагностика форсунок

• Неполное разбрызгивание, сухие участки, разбрызгивание жидкости стеклоомывателя мимо стекла и мимо самого автомобиля.
• Постоянные регулировки – каждые 2 недели или чаще.
• Повышеный расход стеклоомывающей жидкости, прижимание струи к стеклу на скорости, то есть невозможность помыть стекло на высокой скорости.

Все эти признаки однозначно говорят о том, что пора менять форсунки омывателя.

Выбор веерных форсунок Volvo

• Код 30655605 — форсунка (стоимость примерно 240 р., их надо 2 штуки)
• Код 85321-26020 — клапан (91 р)

Рекомендуем форсунки и клапан, удерживающий жидкость, менять вместе. Непосредственно клапан служит для исключения оттока омывающей жидкости от форсунок. То есть, после окончания работы насоса стеклоомывателя, жидкость перестает разбрызгиваться, но не стекает полностью в бачок, а при следующем включении омывателя жидкость начнет разбрызгиваться мгновенно, потому что все трубки заполнены.

Это улучшает очистку и снижает износ щеток стеклоочистителя, так как щетки по сухому стеклу скрести практически не будут, сразу же после включения жидкость начнет разбрызгиваться через форсунки на стекло.

Регулировка омывателя

Лада Веста (LADA VESTA): Видеоответы. Замена форсунок омывателя. Установка пластика. АНТИРЖАВЬ-2.

Веерные форсунки омывателя лобового стекла, веерные брызгалки

Регулировка

После установки форсунок, их, возможно, придется отрегулировать и настроить.

Внимание! В веерные форсунки НЕЛЬЗЯ вставлять твёрдые предметы и пытаться двигать сопло – устройство будет испорчено.

Их настраивают в вертикальной плоскости, путём подсовывания под уплотнитель форсунки двойного скотча или изоленты пластиковым ножом или шпателем. Вставляя подкладку в передней части, мы направляем струю ниже, сзади – выше. Следует помнить о том, что на скорости веер капель из форсунок стремится опуститься ниже, поэтому направляем жидкость примерно в середину стекла.

Веерные фоорсунки омывателя лобового стекла.

Последовательность установки веерных форсунок Вольво

• Форсунки следует устанавливать так, чтобы отверстия были направлены выше средней части стекла, тогда и в режиме интенсивной работы стеклоочистителя обмыв стекла будет эффективным.
• Если струи будут направлены слишком низко, то в режиме частой работы очистителя жидкость не будет успевать омывать всю рабочую поверхность стекла.
• Снимать старые форсунки нужно, предварительно сжав пассатижами посадочные места.
• Новые нужно вставлять боком, а потом поворачивать на 90 градусов тоже пассатижами до установки на посадочное место.
• Клапан, запирающий жидкость, устанавливается перед разветвлением шланга на форсунке. При установке необходимо учесть направление движения жидкости (указано стрелкой на корпусе), устанавливать в направлении от бачка омывающей жидкости к форсункам.
• После установки форсунок необходимо залить омывающую жидкость, проверить, что нет подтеков жидкости в местах соединения.
• Далее необходимо включить омыватель и определить, насколько полно омывающая жидкость разбрызгивается на стекло.
• Если веер жидкости расположен под значительным углом к капоту, необходимо плоской отверткой повернуть форсунку так, чтобы жидкость как можно более полно омывала лобовой стекло.
• При установке форсунок используйте булавку или тонкую канцелярскую скрепку. Осторожно вставьте ее в сопло форсунки и поверните сопло на нужный угол.
• Если на скорости 90-110 кмч форсунки разбрызгивают жидкость намного ниже, чем при стоящем автомобиле, то регулируется с помощью обыкновенной маленькой плоской отвертки.
• Здесь важно помнить что действовать надо аккуратно, так как пластик довольно хрупкий.
• При правильной регулировке, когда стоишь на месте и включаешь омыватель, на крышу ничего не летит, разбрызгивает чуть выше середины лобового стекла.

Как проверить, правильно ли установлены форсунки?

• На малой скорости заливают стекло полностью, необрызганных участков не остается.
• На скорости выше восьмидесяти км — брызгают низко, прямо над щетками, но это я склонен отнести к неисправности насоса после зимних покатушек.

Практические советы по регулировке стеклоочистителя

• При работе щеток стеклоочистителя может наблюдаться шум или скрип. После разбрызгивания омывающей жидкости он может не исчезнуть полностью.
• Причина скрипов заключается в несоответствии угланаклона щетки стеклоочистителя (дворника) по отношению к стеклу в месте соприкосновения. При движении щеток стеклоочистителя вперед и назад щетка неплотно прилегает к поверхности и появляется этот самый скрип.
• Такой скрип щеток можно исправить, немного загибая рычаг дворника в ту или иную сторону для того чтобы выровнять прилегание щетки к стеклу.
• Если изгибанием рычага дворника скрип удалить не получилось, можно обратиться в автоматерскую, где это сделают с помощью специального измерительного инструмента, или жеприобрести и установить новые рычаги и щетки. Как правило скрип исчезает.

Всё о щетках автомобильных стеклоочистителей, дворниках

Многие автовладельцы задумывались о установке веерных форсунок омывателя лобового стекла, вместо штатных. Веерные форсунки обладают рядом преимуществ, распыляя воду по большой площади стекла, улучшают обзорность, а это влияет на безопасность, уменьшают расход стеклоомывающей жидкости. Зачем нужны веерные форсунки, какие у них есть преимущества и недостатки, сколько стоят веерные форсунки и как подобрать их под свой автомобиль — об этом читайте в нашей статье.

Веерные форсунки омывателя

Особенности детали

Как понятно из названия, эти стеклоомыватели подают жидкость не струёй, а распыляя её мелкими каплями на широкий участок стекла, «веером». Соответственно, всё ветровое стекло равномерно намокает и «дворники»скользят по мокрой поверхности, не царапая её и не издавая шума. От обычных форсунок веерные отличаются наличием узкой горизонтальной прорези вместо отверстий.

От чистоты лобового стекла зависит безопасность вождения

Преимущества и недостатки

Преимуществами такой системы является продление срока службы щёток стеклоочистителя и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к обмерзанию и кратковременную полную потерю видимости в момент распыления.

Что такое веерные форсунки омывателя

В последнее время многие производители автомобилей стали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача стеклоомывающей жидкости на стекло осуществляется не двумя-тремя отдельными струями, а фронтом из мелких капель, попадающих сразу на большую площадь лобового стекла. Очень хорошо различия в работе классических двухструйных жиклеро омывателя и веерных видно на этом видео.

На одном автомобиле одновременно установлены и обычные форсунки (слева) и веерные форсунки (справа).

Замена форсунок омывателя лобового стекла

Хороший обзор во время движения – это главное условие безопасности. В плохую погоду, когда остекление заливает дождём и грязью или летом, когда сбитые насекомые лепятся всплошную, обзор обеспечивает система очистки лобового стекла. При этом не последнюю роль играет омыватель и в частности, форсунки. От того насколько они эффективно работают, зависит качество очистки остекления. Как и любая другая деталь, форсунки со временем выходят из строя, и их приходится либо чистить или заменять новыми. Сразу возникает вопрос, какие покупать форсунки, те, которые ранее были установлены или новые, более эффективные?

Какие выбрать форсунки омывателя?

Ранее на автомобилях устанавливались форсунки струйного типа. Они разбрызгивали жидкость на стекло струёй, направленной в одну точку. На современных моделях машин используются веерные форсунки омывателя лобового стекла. Их основное конструктивное отличие от струйных устройств в количестве сопел. Плюс к этому диаметр отверстий по сравнению со струйными форсунками меньше. За счёт этого разбрызгивание жидкости происходит под большим давлением веером. При этом сразу покрывается значительная площадь лобового стекла.

Сегодня наиболее востребованными и надёжными считают форсунки веерного типа торговых марок Volvo и Toyota. Если у вас автомобиль старой модели, на котором установлены струйные жиклёры, рекомендуется замена форсунок омывателя лобового стекла устройствами веерного типа. Для этого придётся выполнить небольшие доработки. Однако это вполне будет оправдано.

Самостоятельная замена форсунок омывателя лобового стекла

Для замены форсунок омывателя в первую очередь необходимо снять старые жиклёры. Сначала следует открыть капот и отсоединить шланги подвода жидкости к форсункам. Затем аккуратно надавите на форсунку с внутренней стороны капота, она должна легко выйти вверх. Если этого не происходит, подденьте форсунку тонкой отвёрткой с внешней стороны и извлеките её.

Установку новых форсунок произведите в обратной последовательности. Перед этим внимательно посмотрите штатное отверстие для форсунки и конструкцию самого жиклёра. Возможно, потребуется подстройка по высоте. В таких случаях рекомендуется снизу форсунки подложить уплотнитель.

Чистка форсунок омывателя

Если форсунки омывателя работают плохо, что заметно по качеству струи, возможно, они засорились. В этом случае необходимо их почистить. Для этого вам понадобится компрессор, булавка (иголка или тонкая струна), большой шприц, вода и мыло.

Сначала убедитесь в том, что причина неполадок действительно в засорении форсунок. Проверьте наличие воды в бачке. Если вода есть, снимете шланги подвода жидкости к форсункам и включите омыватель. Хорошая струя воды из трубок будет свидетельствовать об исправном состоянии остальной системы. Значит, действительно проблема в форсунках.

• Чистка компрессором. Для начала отсоединяем шланг подвода жидкости и хорошо промываем форсунку мыльной водой от грязи и мусора. После этого вставьте в сопло форсунки шланг от компрессора и продуйте.
• Промывка шприцом. Набираем воду в шприц и промываем струёй сопло жиклёра в обратном направлении. Грязь должна вылиться вместе с водой.
• Чистка булавкой. Иголкой, булавкой или тонкой струной прочистите входящее и выходное отверстие форсунки насколько это возможно. После этого промойте сопло водой с помощью шприца.

Если в результате чистки отверстий работоспособность форсунок не восстановилась, придётся их снять и замочить на ночь в мыльном растворе. После этого необходимо повторить чистку с промывкой, как указано выше.

Если на вашем автомобиле установлены форсунки разборной конструкции, их можно разобрать и почистить. Для этого снимаем концевую втулку и извлекаем шарик с пружиной. Всё хорошо чистим и промываем. Затем производим сборку в обратном порядке.

=ЗАМЕНА ФОРСУНКИ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА НА ОПЕЛЬ ОМЕГУ.®️

• Перед промывкой форсунки в обязательном порядке необходимо предварительно отсоединить шланг подвода жидкости. В противном случае мусор попадёт в систему, что приведёт к выходу их строя других элементов или к повторному засорению жиклёров.
• Использовать острые металлические предметы (булавки, иголки или струны) нужно аккуратно. Избегайте повреждения калиброванных отверстий, что может привести к выходу из строя форсунки. Особенно это актуально при чистке тех жиклёров, в конструкции которых предусмотрены шариковые распылители.
• Если засорение форсунок происходит регулярно, проверьте наличие мусора в бачке для омывающей жидкости. После чистки форсунок рекомендуется промыть всю систему.

Преимущества и недостатки веерных форсунок омывателя лобового стекла

Если вы ещё не приняли решения так ли нужно вам устанавливать веерные форсунки омывателя лобового стекла давайте разберём основные преимущества и недостатки этой конструкции.

Преимущества веерных форсунок:

• Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя эффективнее очищать стекло, делая первый взмах по уже влажному стеклу, а не размазывая грязь.
• Улучшается удаление всех видов твёрдых загрязнений, налёта, насекомых за счёт равномерного попадания жидкости на большую площадь.
• Уменьшается риск поцарапать стекло в момент сухого хода щётки стеклоочистителя.
• Некоторые автовладельцы отмечают снижение расхода стеклоомывающей жидкости.

Недостатки веерных форсунок:

• Веерные форсунки из-за особенностей конструкции больше подвержены обмерзанию в мороз. Именно по этому часто применяют веерные форсунки с подогревом.
• Большая площадь стекла, на которую подаётся омывающая жидкость может привести к потере нормальной видимости на некоторое время, даже если стекло чистое.

Виды форсунок омывателей лобового стекла

Форсунки омывателей лобового стекла бывают двух видов – струйные и веерные. На большинстве автомобилей установлены струйные варианты, и чаще всего таких форсунок две или три. Веерные форсунки можно установить самостоятельно, подобрав вариант под конкретный автомобиль. Можно выделить следующие преимущества веерных форсунок омывателя лобового стекла перед струйными:

• Равномерное распыление незамерзающей жидкости (воды) по всей поверхности лобового стекла (или по большей его части);

• Более быстрая очистка стекла от загрязнений. Это достигается за счет того что дворники практически сразу попадают на смоченную поверхность лобового стекла. За счет этого они сразу смывают грязь, а не растаскивают ее;
• Из-за отсутствия «сухого движения» щеток по лобовому стеклу, на нем образуется меньше царапин;
• Меньший расход незамерзающей жидкости при использовании.

Однако у веерных форсунок омывателей имеется два существенных недостатка, в сравнении со струйными, из-за которых многие водители не устанавливают их на автомобили:

• В российских реалиях, где температура воздуха сильно колеблется и часто оказывается ниже нуля, веерные форсунки могут обледенеть. Чтобы этого не происходило, применяется специальная система подогрева;
• Разбрызгивание незамерзающей жидкости такими форсунками происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения сохранности дворников и стекла, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя из форсунок омывателя не препятствовала получению информации, форсунки нужно после установки правильно настроить.

Выбор веерных форсунок

Первый, и самый простой вариант — это подбор оригинальных форсунок именно для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатых комплектаций.

Если оригинальные веерные форсунки не предусмотрены именно на вашу модель или вы хотите сэкономить — стоит подумать о подборе альтернативных форсунок, которые сразу подойдут на ваш автомобиль или с незначительными доработками. Правда сразу скажу — универсальные веерные форсунки омывателя лобового стекла не существуют! То есть то, что на одну модель встаёт идеально может абсолютно не подойти на другую (чаще всего из-за угла наклона, распыляют либо низко, либо на крышу).

Самый распространённый вариант, которым пестрит весть интернет — это форсунки от Volvo S80, каталожный номер модели Volvo 30655605. Подходит на самые разные автомобили. Есть примеры установки на автомобили Toyota, Subaru, Daewoo (и ещё некоторых корейцев), Mazda (3 и 6) и ряд других.

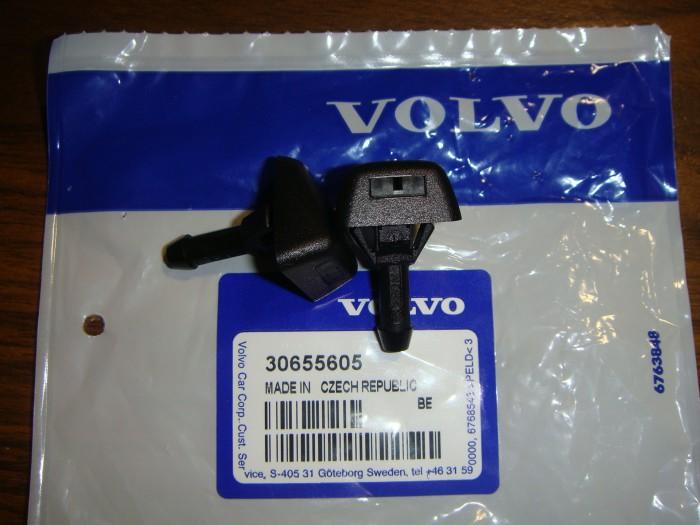

Веерные форсунки Volvo 30655605

Стоимость — 350 рублей за одну штуку.

Кстати, об этом информации гораздо меньше, но существует очень интересный и главное абсолютно идентичный и не дорогой вариант — это Ssang Yong 7845009010. Фактически это точный клон веерных форсунок омывателя VOLVO 30655605 — соответственно и подойдет на те же автомобили. Стоимость — 160 рублей за одну штуку! как говорится почувствуйте разницу.

веерные форсунки Ssang Yong 7845009010

Ещё один неплохой и очень популярный вариант — веерный форсунки от Камри (номер 85381-АА042). Подходят ко многим машинам, много положительных отзывов на драйве и цена достаточно демократична (около 300р за штуку).

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.

Почти на все модели Mitsubishi, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL подходят форсунки от американского Galant 2008 года. Каталожные номера № MR300201 и MR300202. Цена примерно 400 рублей.

Веерные форсунки омывателя лобового стекла

Многие автовладельцы задумывались о установке веерных форсунок омывателя лобового стекла, вместо штатных. Веерные форсунки обладают рядом преимуществ, распыляя воду по большой площади стекла, улучшают обзорность, а это влияет на безопасность, уменьшают расход стеклоомывающей жидкости. Зачем нужны веерные форсунки, какие у них есть преимущества и недостатки, сколько стоят веерные форсунки и как подобрать их под свой автомобиль — об этом читайте в нашей статье.

Веерные форсунки омывателя

Что такое веерные форсунки омывателя

В последнее время многие производители автомобилей стали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача стеклоомывающей жидкости на стекло осуществляется не двумя-тремя отдельными струями, а фронтом из мелких капель, попадающих сразу на большую площадь лобового стекла. Очень хорошо различия в работе классических двухструйных жиклеро омывателя и веерных видно на этом видео.

На одном автомобиле одновременно установлены и обычные форсунки (слева) и веерные форсунки (справа).

Веерные форсунки

Преимущества и недостатки веерных форсунок омывателя лобового стекла

Если вы ещё не приняли решения так ли нужно вам устанавливать веерные форсунки омывателя лобового стекла давайте разберём основные преимущества и недостатки этой конструкции.

Преимущества веерных форсунок:

• Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя эффективнее очищать стекло, делая первый взмах по уже влажному стеклу, а не размазывая грязь.
• Улучшается удаление всех видов твёрдых загрязнений, налёта, насекомых за счёт равномерного попадания жидкости на большую площадь.
• Уменьшается риск поцарапать стекло в момент сухого хода щётки стеклоочистителя.
• Некоторые автовладельцы отмечают снижение расхода стеклоомывающей жидкости.

Недостатки веерных форсунок:

• Веерные форсунки из-за особенностей конструкции больше подвержены обмерзанию в мороз. Именно по этому часто применяют веерные форсунки с подогревом.
• Большая площадь стекла, на которую подаётся омывающая жидкость может привести к потере нормальной видимости на некоторое время, даже если стекло чистое.

Выбор веерных форсунок

Первый, и самый простой вариант — это подбор оригинальных форсунок именно для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатых комплектаций.

Если оригинальные веерные форсунки не предусмотрены именно на вашу модель или вы хотите сэкономить — стоит подумать о подборе альтернативных форсунок, которые сразу подойдут на ваш автомобиль или с незначительными доработками. Правда сразу скажу — универсальные веерные форсунки омывателя лобового стекла не существуют! То есть то, что на одну модель встаёт идеально может абсолютно не подойти на другую (чаще всего из-за угла наклона, распыляют либо низко, либо на крышу).

Самый распространённый вариант, которым пестрит весть интернет — это форсунки от Volvo S80, каталожный номер модели Volvo 30655605. Подходит на самые разные автомобили. Есть примеры установки на автомобили Toyota, Subaru, Daewoo (и ещё некоторых корейцев), Mazda (3 и 6) и ряд других.

Веерные форсунки Volvo 30655605

Стоимость — 350 рублей за одну штуку.

Кстати, об этом информации гораздо меньше, но существует очень интересный и главное абсолютно идентичный и не дорогой вариант — это Ssang Yong 7845009010. Фактически это точный клон веерных форсунок омывателя VOLVO 30655605 — соответственно и подойдет на те же автомобили. Стоимость — 160 рублей за одну штуку! как говорится почувствуйте разницу.

веерные форсунки Ssang Yong 7845009010

Ещё один неплохой и очень популярный вариант — веерный форсунки от Камри (номер 85381-АА042). Подходят ко многим машинам, много положительных отзывов на драйве и цена достаточно демократична (около 300р за штуку).

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.

Почти на все модели Mitsubishi, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL подходят форсунки от американского Galant 2008 года. Каталожные номера № MR300201 и MR300202. Цена примерно 400 рублей.

Установка веерных форсунок омывателя

Монтаж веерных форсунок омывателя вместо штатных струйных как правило не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут устанавливаться как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях область распыление может быть очень высокой. Можно решить эту проблему, если подложить под заднюю часть форсунки уплотнитель или два-три слоя изоленты. Иногда нижняя часть корпуса веерных форсунок оказывается немного шире чем ранее стоявшие струйные аналоги. в этом случае придётся немного подточить корпус, чтобы форсунка встала на своё место.

Что необходимо для установки веерных форсунок

Для замены штатных форсунок веерными необходимо купить:

• комплект веерных форсунок стеклоомывателя;
• обратный клапан;
• новые шланги;
• тройник.

Подбор обратного клапана

Обратный клапан необходим для установки веерных форсунок омывателя лобового стекла, поэтому если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле его надо пиобрести и установить.

Задача обратного клапана — обеспечить стабильное давление в системе и предотвратить стекание жидкости в бачок сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без задержек подаётся в веерные форсунки омывателя и дворники не царапают сухое стекло.

Устроен такой клапан достаточно просто. Внутри находится подпружиненный шарик, который блокирует прохождение стеклоомывающей жидкости когда давление в системе отсутствует.

Нужен только один клапан и устанавливается он перед тройником. Если поставим перед каждой форсункой — это уменьшит силу струи.

Вполне подойдёт клапан системы омывателя от Toyota 85321-26020. Стоимость — 50 рублей.

Обратный клапан Toyota 85321-26020

Порядок установки веерных форсунок:

• Поднять капот и снять обшивку, если она есть.
• Снять с форсунок трубки подачи жидкости.
• Демонтировать штатные струйные форсунки. Для этого разжать зажимы и вытолкнуть их вверх со своего места.
• Подключить обратный клапан если он не предусмотрен.
• Установить веерные форсунки омывателя в штатные места. Доработать при необходимости.
• Подсоединить к форсункам шланги подвода жидкости.

Регулировка веерных форсунок омывателя

Веерные форсунки омывателя лобового стекла не требуют регулировки. Как правило в корпус вставлена только сама веерная форсунка, в которой подвижных элементов просто нет. Соответственно и регулировать нечего.

Если область распыление веерных форсунок очень высоко или наоборот слишком низко единственным способом решить эту проблему — это подложить под заднюю или переднюю часть форсунки уплотнитель или два-три слоя изоленты.

Остались вопросы. Хотите что-то добавить? Оставляйте комментарии!

bwiper.ru

Установка веерных форсунок омывателя

Монтаж веерных форсунок омывателя вместо штатных струйных как правило не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут устанавливаться как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях область распыление может быть очень высокой. Можно решить эту проблему, если подложить под заднюю часть форсунки уплотнитель или два-три слоя изоленты. Иногда нижняя часть корпуса веерных форсунок оказывается немного шире чем ранее стоявшие струйные аналоги. в этом случае придётся немного подточить корпус, чтобы форсунка встала на своё место.

Что необходимо для установки веерных форсунок

Для замены штатных форсунок веерными необходимо купить:

• комплект веерных форсунок стеклоомывателя;
• обратный клапан;
• новые шланги;
• тройник.

Подбор обратного клапана

Обратный клапан необходим для установки веерных форсунок омывателя лобового стекла, поэтому если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле его надо пиобрести и установить.

Как настроить форсунки омывателя

Форсунки омывателя любого типа можно настроить. Они представляют собой пластиковой корпус, в котором установлено несколько сопел (чаще всего 2 или 3). Эти сопла имеют шарикообразную форму, и их водитель может регулировать по своему усмотрению. Для регулировки сопла форсунки омывателя достаточно иметь простую иголку, которой можно их аккуратно повернуть в нужную сторону.

Если на автомобиле установлены трехструйные форсунки, не нужно их все выставлять на один уровень по высоте. Целесообразно, чтобы крайние форсунки омывателя лобового стекла были направлены в нижние точки. За счет этого удастся уберечь стекло от микроцарапин (которые могли бы возникать, если бы дворники «ходили по сухому»), и выпрыскиваемая жидкость не будет закрывать обзор водителю. Центральную струю омывателя нужно настраивать, чтобы она била в верхнюю часть стекла.

На каждом конкретном автомобиле водитель должен сам определиться, как ему удобно, чтобы работали форсунки лобового стекла. Пренебрегать их настройкой не стоит, на это нужно потратить всего пару минут, чтобы не возникало проблем с обзорностью во время движения при очистке лобового стекла.

(416 голос., средний: 4,51 из 5)

Похожие записи

• Как восстановить дворники, если они стали плохо чистить стекло?

• Где находится номер двигателя под капотом

Регулировка веерных форсунок омывателя

Веерные форсунки омывателя лобового стекла не требуют регулировки. Как правило в корпус вставлена только сама веерная форсунка, в которой подвижных элементов просто нет. Соответственно и регулировать нечего.

Если область распыление веерных форсунок очень высоко или наоборот слишком низко единственным способом решить эту проблему — это подложить под заднюю или переднюю часть форсунки уплотнитель или два-три слоя изоленты.

Остались вопросы. Хотите что-то добавить? Оставляйте комментарии!

Регулировка форсунок омывателя

• Главная
• Полезное
• …

На написание этой «легкой» статьи, меня натолкнуло письмо от одного моего читателя (начинающего водителя). Суть в том, что форсунки омывателя перестали правильно распылять воду на лобовое стекло, то есть стали бить выше лобового стела. Нужно было их регулировать, но мой читатель не знал, как это сделать. Действие по регулировки очень простые, однако из-за актуальности информации, я решил написать статью и снять небольшое видео, так что читайте и смотрите ниже……

Форсунки омывателя есть на каждых автомобилях. Однако на отечественных автомобилях форсунки имеют одну или две струи, а иномарки, как правило — три. Со временем форсунки забиваются или начинают подавать поток воды не на лобовое стекло (например выше). Тогда значительно ухудшается очищение лобового стекла. Нужна регулировка.

струя бьет в бок, нужна регулировка

Никаких специальных устройств нам не нужно, для регулировки нам нужна обычная иголка, смотрим картинку.

Обычная иголка

Подойдет иголка, как для шитья, так и обычная, с пластиковой головкой

Форсунки встроены в пластиковый корпус, смотрим фотографию

Пластиковый корпус, три форсунки

фото 2

Не многие знают о том, что форсунки можно регулировать, они имеют шарообразную форму, которая крутится внутри пластикового корпуса. Такую регулировку можно производить обычной иголкой.

Вставляем иголку прямо в форсунку, как на фото

Вставляем иголку

регулируем, вверх

регулируем, вниз

И поворачиваем в нужную вам сторону, если струя бьет выше автомобиля, то поворачиваем вниз. Если слишком низко — то чуть вверх. Также струя может бить вправо или влево – если слишком сильно, то ее также можно подрегулировать. В общем добиваемся нужной части лобового стекла.

Нужно отметить, что в иномарках три струи у форсунки, регулировать их так чтобы они били на один уровень не нужно. Крайние (по бокам лобового стекла), должны иметь самые низкие точки

нижняя точка

средние – должны бить в среднюю часть стекла

средняя часть

а вот центральные должны бить в верхнюю часть.

верхняя часть

Примерно как на схеме, я никого не агитирую, но именно так очищение стекла происходит максимально эффективно. А так настраивайте форсунки как вам нравится, может для вас другая схема будет удобной.

моя схема

Сейчас небольшое видео регулировки омывателей лобового стекла смотрим.

На этом все, читайте наш АВТОБЛОГ.

Похожие новости

• Как правильно мыть автомобиль?
• Зачем нужен видеорегистратор?
• Замерз ручник | Что делать?

Добавить комментарий Отменить ответ

Комментарии

• 12.05.2014

  Артем

  Хорошая форсунка, не видел еще 3-х струйные. В дополнение есть еще форсунки которые выдают не струю, а сразу распыляют, так эти форсунки настраиваются своим расположением. И еще может так случится что струя вообще не будет попадать на стекло, а будет бить в поводок дворника, это тоже надо учитывать, но это в основном отечественного авто-прома касается.

Что такое веерные форсунки?

Современные транспортные средства все чаще оснащаются веерными форсунками омывателя для лобового стекла. Любителям тюнинга хорошо знакомы форсунки ряда автомобилей марки Volvo

. Это самые ходовые и популярные форсунки, которые смогли хорошо себя зарекомендовать.

Но есть и альтернативные варианты. Например, концерн Тойота бизнес класса, который также обладает возможностью предложения форсунок подобного типа. Не стоит забывать, что в комплекте идет только одна форсунка, поэтому если товар выбирается по каталогу, то заказ стоит повторить или оформить дважды.

Почему выходят из строя форсунки омывателя лобового стекла на ВАЗ-2110

Как известно, для эффективного устранения абсолютно любой неисправности необходимо знать причины ее возникновения. К примеру, замена форсунок омывателя лобового стекла автомобиля ВАЗ-2110 может потребоваться в следующих ситуациях:

• несоблюдение правил эксплуатации автомобиля в холодную погоду, из-за чего в форсунках замерзает жидкость. Со временем деталь просто растрескивается, приходя в негодность и требуется установить новый жиклер;
• из-за постоянно высокого уровня влажности, а также сильных перепадов температур появляется коррозия, а отверстия форсунок забиваются ржавчиной. В этом случае чистить устройства совершенно бесполезно, поэтому лучше просто заменить их;
• форсунки постоянно загрязняются, из-за чего в отверстиях откладывается налет, который невозможно удалить всеми современными методами чистки.

Независимо от того, по какой причине форсунки не хотят омывать стекло на вашем автомобиле, мы все же рекомендуем попытаться почистить их от загрязнений.

Для этой цели можно воспользоваться тонкой иголкой от одноразового шприца, которую необходимо несколько раз продеть в отверстие жиклера. Если это не помогает, остается выполнить замену детали. Как это сделать? Вопрос на данный вопрос вы получите ниже.

Преимущества и недостатки веерных форсунок

Если Вы ещё не приняли решения так ли нужно вам устанавливать веерные форсунки омывателя лобового стекла давайте разберём основные преимущества и недостатки этой конструкции.

Преимущества веерных форсунок

Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя эффективнее очищать стекло, делая первый взмах по уже влажному стеклу, а не размазывая грязь.

Улучшается удаление всех видов твёрдых загрязнений, налёта, насекомых за счёт равномерного попадания жидкости на большую площадь.

Уменьшается риск поцарапать стекло в момент сухого хода щётки стеклоочистителя.

Некоторые автовладельцы отмечают снижение расхода стеклоомывающей жидкости.

Недостатки веерных форсунок

Веерные форсунки из-за особенностей конструкции больше подвержены обмерзанию в мороз. Именно по этому часто применяют веерные форсунки с подогревом.

Большая площадь стекла, на которую подаётся омывающая жидкость может привести к потере нормальной видимости на некоторое время, даже если стекло чистое.

Выбор форсунок веерной конструкции

Первый, и самый простой вариант – это подбор оригинальных форсунок именно для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатых комплектаций. Если оригинальные веерные форсунки не предусмотрены именно на вашу модель или вы хотите сэкономить – стоит подумать о подборе альтернативных форсунок, которые сразу подойдут на ваш автомобиль или с незначительными доработками.

Самый распространённый вариант, которым пестрит весть интернет – это форсунки от Volvo S80

, каталожный номер модели
Volvo 30655605
. Подходит на самые разные автомобили. Есть примеры установки на автомобили Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, об этом информации гораздо меньше, но существует очень интересный и главное абсолютно идентичный и не дорогой вариант – это Ssang Yong 7845009010. Фактически это точный клон веерных форсунок омывателя VOLVO – соответственно и подойдет на те же автомобили.

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку. Почти на все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL

подходят форсунки от американского
Galant 2008
года. Каталожные номера № MR300201 и MR300202.

Подбор обратного клапана стеклоочистителей

Штатная конструкция омывателя может не иметь обратного клапана, который предназначен для предупреждения стекания жидкости из шлангов обратно в бачок во время отключения подсасывающего насоса. Клапан обеспечивает непрерывность подачи жидкости особенно в момент включения насоса, так как в трубопроводы не попадает воздух через отверстия форсунок. Клапан представляет собой обычный подпружиненный шарик, который закрывает собой отверстие форсунки при отсутствии давления жидкости.

Можно использовать систему и без обратного клапана. Тогда надо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды.

Жидкость должна успеть пройти по шлангам от бачка до форсунок до того, как начнут работать дворники. Здесь можно использовать обратный клапан для «Жигулей» 8 и 9 модели. Можно применять и импортные клапаны, например, для марок «Вольво или для марок «Тойота» — 85321-26020. В качестве альтернативного варианта достойно внимания использование готового тройника со встроенным обратным клапаном для «Митсубиси».

Нестандартным, но приемлемым решением является применение обратного клапана, используемого в аквариумном воздушном компрессоре. Он стоит обычно в выходной трубке компрессора, обладает высокой надёжностью и эффективностью работы. Кроме него в зоомагазине можно приобрести и гибкую силиконовую трубку для изготовления патрубков на обратный клапан и форсунки, которая используются для подачи воздуха в аквариум. Эта трубка по приспособленности к перепаду температур и сроку службы намного превосходит штатные шланги, применяемые в «Жигулях».
