На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

1. Мембрана.
2. Канал атмосферной камеры.
3. Следящий клапан с толкателем.
4. Шток.
5. Канал вакуумной камеры.
6. Поршень.
7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Как проверить вакуумный усилитель тормозов.

Вакуумный усилитель тормозов ваз 21099 -причина подсоса воздуха. Часть 1

Как проверить вакуумный усилитель

Обследование узла

Утверждать о необходимости замены вакуумного усилителя на автомобиле ВАЗ 2109 уже следует в случае увеличения усилия, прикладываемого к тормозной педали. Впрочем, убедиться в корректности диагноза поможет простая проверка:

• заглушить мотор;
• нажать 5-6 раз на педаль тормоза;
• зажать тормозную педаль;
• завести мотор.

Идентификатором исправного ВУТ служит незамедлительный ощутимый уход тормозного рычага вперед.

Диагностировать неисправность узла поможет альтернативный симптом: при работающем двигателе под капотом слышно «шипение» в области подключения трубопровода впускного коллектора к штуцеру обратного клапана ВУТ. Опытные специалисты дополнительно предпочитают проверять:

целостность подходящего патрубка; плотность посадки магистрального элемента на штуцере (шипение может появиться в результате ослабленного соединения).

( 1 оценка, среднее 4 из 5 )

Вакуумный усилитель тормозов

Замена вакуума на ВАЗ 2110, 2111 и 2112

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

• вакуумным шлангом утрачена герметичность;
• диафрагма неисправна;
• клапана утратили свои свойства;
• в камерах нарушена герметичность;
• пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

Основные признаки поломки ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

• у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
• сокращение величины хода тормозной педали;
• автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
• наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
• при торможении слышатся посторонние звуки по типу шипения;
• ВУТ полностью «отказывается» работать;
• увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
• автомобиль вдруг начинает «подтраивать»;
• не срабатывают свечи.

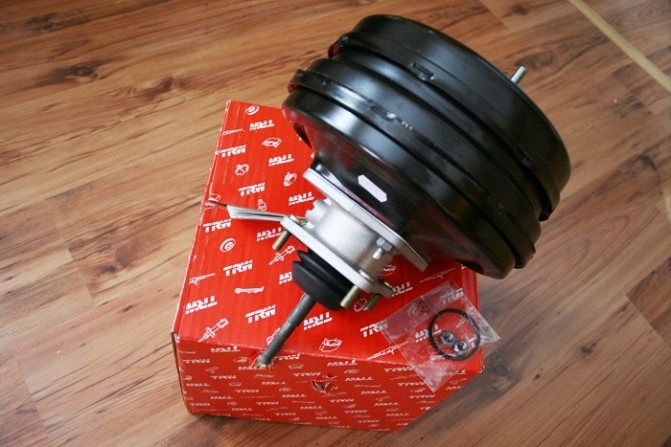

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в 150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

1. Заведите двигатель.
2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Проверка усилителя и сопутствующих элементов

Проверить работоспособность усилителя не сложно, и для этого не потребуется какое-либо оборудование.

Один из простейших способов проверки без надобности «лезть» под капот делается так: на заглушенном моторе накачиваем тормозную систему (выжимаем педаль 4-5 раз и фиксируем ногой в нажатом положении).

Затем запускаем двигатель. Сразу после запуска на ваккумную камеру усилителя пойдет разрежение, в результате педаль должна немного пойти вниз. Если это произошло, вакуумник работает исправно, и подсоса воздуха нет.

Если тормоза вроде и работают, но при задействовании их силовая установка меняет режим работы, проверить, не является ли виной этому усилитель можно так: отсоединяем трубопровод от впускного коллектора, а штуцер заглушиваем резиновой заглушкой (можно для этого использовать отрезок подходящей по диаметру трубки, которую необходимо пережать).

Импровизированную заглушку необходимо надежно зафиксировать хомутом.

Затем запускаем двигатель, даем ему немного поработать, и начинаем жать на тормозную педаль (проделать это можно и на дороге, но обязательно следует учитывать, что усилитель работать не будет).

Если при торможении двигатель функционировать будет нормально (без смены оборотов), значит, в усилителе имеется подсос воздуха.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Рекомендуем: Как быстро и просто осуществить замену подшипника генератора на ВАЗ 2110?

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.
