Что такое датчик всасываемого воздуха и где он находится

Датчик температуры всасываемого воздуха (сокращенно ДТВВ, или IAT на английском языке) нужен для регулировки состава топливной смеси, подаваемой в двигатель. Это необходимо для нормальной работы мотора в разных температурных режимах. Соответственно, ошибка датчика температуры впускного воздуха в коллектор грозит перерасходом горючего или нестабильной работой двигателя.

ДТВВ находится на корпусе воздушного фильтра или за ним. Это зависит от конструкции автомобиля. Он выполняется отдельно или может быть частью датчика массового расхода воздуха (ДМРВ).

Места где находится датчик температуры всасываемого воздуха

Поломки и методы их устранения

Диагностика ДТВВ

Причинами выхода из рабочего состояния температурного датчика могут быть:

• загрязнение и налет на приборе могут вызвать потерю чувствительности индикатора;
• износ абразивного сердечника, связанный истекшим сроком эксплуатации устройства.
• неисправности или разрыв в электрической цепи.
• коррозия проводки и клемм.

Наиболее распространенной проблемой является расхождение показаний между температурой корпуса и электрическим сопротивлением ДТВВ. Это может проявляться в резком возрастании электрического сопротивления при небольших температурных колебаниях. Соответственно возрастает и значение напряжения, передаваемое на ЭБУ и, как следствие, неверно рассчитывается температурное значение. Блок управления оценит такое явление, как поступление более холодного воздуха и снизит его подачу. При этом будет увеличен объем подаваемого в двигатель топлива, так что нарушится баланс воздушно-топливной смеси. Из-за большого процентного соотношения горючего по отношению к воздуху двигатель будет глохнуть. Перенасыщенная топливом смесь может вызвать залив свечей зажигания и, как следствие, их замену.

Причиной неполадок может стать обрыв в электрической цепи ДТВВ.

При появлении неисправности в электрической цепи термистора, ЭБУ сохраняет в памяти код ошибки и выдает контрольный сигнал «CHECK ENGINE» на панели управления, предупреждающий водителя о неполадках в системе. Коды ошибок указывают на характер неисправности в цепи. По карте диагностики можно определить, что требуется устранить: неисправности электропроводки или заменить испорченный датчик. При обнаружении симптомов неисправности требуется проверка датчика температуры всасываемого воздуха.

Для этого применяют омметр. Полученные результаты измерений электрического сопротивления сравниваются с табличными значениями. Если между ними нет соответствия, то прибор следует заменить. Нужно также знать, как проверить датчик температуры всасываемого воздуха с помощью осциллографа, чтобы определить его точность и отсутствие искажений сигнала на выходе. Для этого измеряется выходное напряжение на клеммах прибора при разных рабочих температурах двигателя.

Для проверки датчика температуры всасываемого воздуха можно использовать осциллограф.

Первые показания измеряются на остывшем двигателе. Далее, по мере прогрева двигателя, поэтапно записываются осциллограммы выходных значений напряжения с датчика. Эту процедуру следует выполнять, пока не запустится вентилятор охлаждения или не остановится сам двигатель. При исправном датчике осциллограмма покажет плавное снижение напряжения по мере прогрева двигателя, а в случае поломки – будут заметны искажения формы осциллограммы. Место, где находится датчик температуры воздуха, способствует активным коррозийным процессам проводки и на клеммах. Плохие контакты нарушают работу прибора. В большинстве случаев для устранения неполадки достаточно хорошо очистить контакты от нагара. В случае образования налета на наконечнике датчика, загрязнение удаляются и с устройства, и с впускного коллектора.

Замена датчика температуры всасываемого воздуха

Если требуется замена прибора, то сделать это несложно, следуя инструкции:

1. Снять крышки с ДТВВ и дроссельной заглушки.
2. Осторожно вынуть датчик.
3. Теперь можно почистить прибор или заменить его.

Это интересно: Как произвести замену прокладки головки блока цилиндров (ГБЦ) своими руками

Многие современные автомобили снабжены системами кондиционирования воздуха, которые включают датчик температуры испарителя, датчики измерения внутренней и внешней температуры воздуха. Они имеют одинаковый принцип действия, основанный на отрицательном температурном коэффициенте. В салоне машины находится датчик температуры воздуха, имеющий небольшой встроенный вентилятор. Через него проходит воздух из салона, таким образом измеряется средний температурный показатель внутри автомобиля. Внешняя часть устройства, где находится датчик температуры наружного воздуха, покрыта специальной смолой с высокой теплоёмкостью. Эта особенность исключает воздействие на прибор резких колебаний наружных температур, например, от раскаленного асфальтового покрытия дороги летом или от выхлопных газов движущегося впереди автомобиля. Термистор, измеряющий температуру прохладного воздуха, дает информацию о наиболее охлажденном воздухе внутри или вне салона. Он расположен в выходном отверстии испарителя, где испаряется сжатый хладагент.

ДМРВ. Ошибка Р 0103. Высокий уровень сигнала. Ваз 2110-2112, 2114-2115, Лада Приора, Калина.

Неисправность датчика температуры воздуха и отключения его разъёма.

Неисправности датчика температуры всасываемого воздуха

Существует несколько признаков неисправной работы датчика температуры воздуха на впуске. Среди них:

• перебои в работе двигателя на холостом ходу (особенно в холодное время года);
• слишком высокие или низкие обороты двигателя на холостом ходу;
• проблемы с запуском двигателя (в сильные морозы);
• снижение мощности двигателя;
• перерасход горючего.

Неисправности могут быть следствием таких причин:

• механическое повреждение датчика, вызванное воздействием твердых частиц;
• потеря чувствительности вследствие загрязнения (увеличение инерционности переходных процессов);
• недостаточное напряжение в электросистеме автомобиля или плохие электрические контакты;
• выход из строя сигнальной проводки датчика или ее неправильная работа;
• короткое замыкание внутри IAT;
• загрязнение контактов датчика.

Проверка и чистка ДТВВ.

Выход ДТВВ из строя

Причины выхода ДТВВ:

1. короткое замыкание;
2. загрязнение прибора;
3. механическое повреждение;
4. окисление или загрязнение контактов или клемм;
5. производственный брак.

После того, как диагностирована неисправность датчика температуры всасываемого воздуха, необходимо произвести его демонтаж и замену.

Прежде чем менять прибор, стоит удостовериться в том, что его неисправность не вызвана простым скоплением грязи, которое довольно легко удалить тряпкой, смоченной спиртовым раствором. Вообще — поломка, причиной которой может быть коррозия контактов — довольно частое явление. Чтобы этого избежать, следует почаще очищать их от нагара и загрязнений.

Если данные манипуляции не помогли и в работе детектора по прежнему присутствуют ошибки, следует заменить его.

Работа мотора при неисправном ДТВВ

Допустим, уровень нагрева составляет десять градусов Цельсия, в таком случае данные анализатора покажет сопротивление равное примерно 58 кОм (напряжение чуть больше 3 В). С ростом температуры данные показания будут изменяться — при ста градусах числа, которые мы увидим буду выглядеть примерно так — 2 кОм и 0,47 В.

Всем привет! От безделья решил проверить датчики отвечающие за бесперебойную работу двигателя D15B. Начал с датчика температуры воздуха на впуске

. В автомобиле используется ряд систем, отвечающих за контроль работы двигателя. Одной из важных составляющих является датчик температуры всасываемого воздуха, неисправность которого может повлиять на работу двигателя.

Датчик температуры всасываемого двигателем воздуха – это устройство, которое контролирует температуру воздуха, поступающего в мотор. Управляющая система машины использует полученную информацию, чтобы оценить плотность воздуха и сбалансировать топливно-воздушную смесь. Это нужно, потому что холодный воздух более плотный, чем горячий, следовательно, для поддержания воздушно-топливной массы при низких температурах требуется намного больше топлива. Главная задача этого датчика – изменять соотношение топлива и воздуха, изменяя временной интервал импульсов форсунок.

В основном датчик температуры находится во впускном коллекторе, чтобы наконечник устройства мог оценивать температуру воздуха, поступающего из двигателя автомобиля. На двигателях, использующих массовые воздуха датчики для контроля объема воздуха (Volvo, Renault, ГАЗ, ВАЗ, Subaru, Volkswagen Transporter), поступающего в двигатель, сигнализатор также оснащен встроенным идентификатором давления всасываемой атмосферной массы. Некоторые двигатели могут также иметь более одного датчика температуры воздуха (два, если он имеет впускной сплит у коллектора или отдельные всасывающие коллекторы на V6 или V8 двигателях). Такое встречается у Фольксваген Гольф, Ситроен, Хендай Терракан, Опель Зафира и Вектра, а также в автомобиле Мазда. На датчик воздействует напряжение (как правило, 5 вольт), блок управления измерителем получает обратный сигнал. Сигнал возврата напряжения будет изменяться пропорционально с изменением температуры воздуха. Большинство датчиков с отрицательным температурным коэффициентом – это термисторы с высоким электрическим сопротивлением. Данный показатель растет, когда термистор охлаждают, и падает при его нагреве. Но при этом некоторые типы датчиков температуры всасываемого воздуха работают по обратной схеме.

На автомобилях до 1995 года выпуска датчик температуры всасываемого двигателем воздуха может служить холодным пуском для инжектора (на некоторых моделях Opel – Опель, Пежо, Рено, Субару, Тойота) в прохладное время года. На еще более устаревших моделях авто, сигнал этого датчика может использоваться для остановки открытия клапана до прогрева движка.

Проверка и ремонт

Датчик температуры может быть поврежден из-за давления во впускном коллекторе. Минеральные твердые частицы и нефтяное загрязнение его могут стать причиной потери чувствительности индикатора. Большую роль играет также и срок эксплуатации. Многие проблем датчиков вызваны плохим напряжением или электрическими контактами внутри прибора. Расположение устройства также делает вероятным ржавление проводки или клемм между извещателем и блоком управления.

Симптомы неисправности датчика температуры всасываемого воздуха:

Перебои двигателя при холостом ходу; Слишком резкие или, напротив, медленные обороты двигателя на холостом ходу; Двигатель невозможно завести. Последствия нарушения исправности механизма определения температуры всасываемого воздуха могут быть самые разные. Например, слишком большой расход топлива или жесткий холостой ход (из-за того, что форсунки не могут запуститься холодным стартом). Помимо этого, неисправность этой системы повышает риск детонации транспортного средства.

Проверка датчика температуры всасываемого воздуха на сопротивление производится следующим образом: нужно при помощи диагностического прибора определить разницу температуры охлаждающей жидкости и показатели извещателя. Сопротивление проверяется омметром. Для этого нужно снять датчик и подключить два провода на омметр двумя контактами или на разъем проводки вилки датчика. Измерьте сопротивление датчика в «холодном» режиме. После этого нужно измерить сопротивление на полном ходу. Исходя из разности показаний, можно судить о поломке устройства. При этом если Ваш автомобиль как топливо использует дизель или пропан, такая проверка может быть опасной. Описываемый сигнализатор является полупроводниковым устройством, поэтому настройка невозможна. Но в большинстве случаев достаточно просто очистить контакты от грязи и нагара. Загрязняющие вещества должны быть удалены из кончика измерителя и впускного коллектора, обязательно очистите наконечник.

Купить датчик температуры всасываемого воздуха можно в любом сервисном центре, стоит в большинстве случаев этот прибор в районе 30 долларов (цена зависит от марки, например, контроллер для BMW е39 обойдется около 40). Не используйте запчасти от других авто, это негативно влияет на двигатели.

Я проверял согласно регламенту из манула. При разных температурах. Датчик у меня работает в идеале. Подкрепляю свои действия фотоотчётом.

Проверка датчика температуры всасываемого воздуха

Перед тем как проверить датчик температуры всасываемого воздуха, нужно разобраться с принципом его работы. Датчик основан на термисторе. В зависимости от температуры поступающего воздуха, ДТВВ меняет свое электрическое сопротивление. Формируемые при этом сигналы подаются на ECM с тем, чтобы получить правильное соотношение топливной смеси. Диагностику датчика температуры воздуха на впуске необходимо выполнять на основе измерения сопротивления и величины электрических сигналов, исходящих от него.

Проверку начинают с вычисления сопротивления. Для этого пользуются омметром, сняв датчик с автомобиля, Процедура происходит путем отключения двух проводов и подсоединения их к измерительному прибору (мультиметру). Измерение проводят в двух режимах работы двигателя — “холодном” и на полных оборотах.

Замер напряжения питания

Измерение сопротивления датчика

В первом случае сопротивление будет высокоомное (несколько кОм). Во втором — низкоомное (до одного кОм). В инструкции по эксплуатации к датчику обязательно есть таблица или график со значениями сопротивления в зависимости от температуры. Значительные отклонения говорят о неправильной работе устройства.

В качестве примера приводим таблицу таблицу соотношения температуры и сопротивления датчика всасываемого воздуха для двигателей автомобиля ВАЗ 2170 «Лада Приора»:

На следующем этапе, проверьте соединение проводников с управляющим устройством. То есть, с помощью тестера удостоверьтесь в наличии проводимости каждого контакта на массу. Воспользуйтесь омметром, который включите между разъемом температурного датчика и отключенным разъемом управляющего устройства. При этом значение должно быть 0 Ом (учтите, что при этом вам необходима схема контактов). Проверьте каждый контакт на разъеме датчика омметром при отключенном разъеме относительно массы.

Измерение сопротивления ДТВВ у Toyota Camry XV20

Например, чтобы проверить сопротивление датчика на автомобиле Toyota Camry XV20 с 6-ти цилиндровым двигателем, необходимо присоединить омметр (мультиметр) к 4-му и 5-му выводу датчика (см. рисунок).

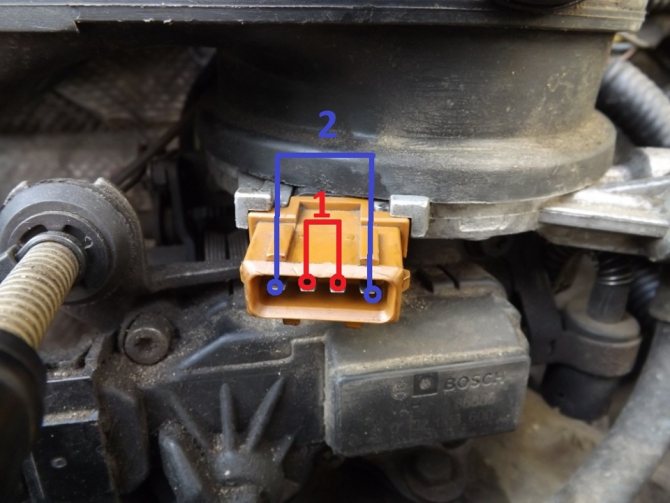

Однако чаще всего ДТВВ имеет два выхода терморезистора, между которым и нужно проверять сопротивление элемента. Также предлагаем вашему вниманию схему подключения IAT в автомобиле Hyundai Matrix:

Схема подключения ДТВВ с ДАД у Hyundai Matrix

Заключительный этап проверки — выяснить напряжение питания на разъеме. При этом необходимо включить зажигание автомобиля. Величина электрического сигнала должна составлять 5 В (у некоторых моделей ДТВВ это значение может отличаться, уточняйте его в паспортных данных).

Датчик температуры всасываемого воздуха является полупроводниковым прибором. Соответственно, его настройка невозможна. Возможна лишь чистка контактов, проверка сигнальных проводов, а также полная замена устройства.

О чём говорит ошибка Р0110

Появление ошибки с кодом Р0110 указывает на проблемный датчик температуры воздуха на впуске.

Смысл ошибки в том, что ЭБУ фиксирует неработоспособность датчика, отвечающего за контроль температуры всасываемого воздуха.

Существуют схожие с Р0110 ошибки. Это Р0111, Р0112 и Р0113. В первом случае речь идёт о выходе из строя датчика ДТВВ, во втором это свидетельство низкого сигнала от датчика, а в третьем указывает на высокий уровень сигнала.

Р0110 отличается от них тем, что не сообщает про конкретные причины неисправностей. Ведь это может быть связано с обрывом цепи, коротким замыканием, либо же просто с поломкой самого устройства. Решить проблему можно путём очистки контактов, проверки соединений и замены.

В большинстве случаев датчик температуры всасываемого воздуха располагается на корпусе воздушного фильтра либо прямо за ним.

Но конструктивно исполнение у всех производителей разное. В некоторых машинах у датчика свой собственный корпус. В других ситуациях он может быть частью другого датчика. И именно контроллера массового расхода воздуха.

Сам датчик является по сути термистором. Он встроен в корпус, и через чувствительный элемент проходит воздух. В зависимости от того, какую температуру имеет всасываемый воздух, электрическое сопротивление контроллера меняется. Если температура снижается, сопротивление повышается. При росте температуры падает сопротивление.

Полученная информация передаётся в электронный блок. ЭБУ уже решает, увеличивать или уменьшать объём впрыскиваемого воздуха при создании топливовоздушной смеси на основе горючего и всасываемого воздуха.

На что указывает

Официально ошибка P0110 на разных автомобилях может расшифровываться по-разному. В зависимости от марки автомобиля, расшифровка кода ошибки выдает следующие значения: «Неисправность датчика температуры всасываемого воздуха», «Низкий уровень сигнала с датчика температуры воздуха», «Датчик температуры воздуха на впуске» и т. д. Несмотря на разность формулировок, смысл кода ошибки состоит в том, что ЭБУ автомобиля установил неработоспособность датчика температуры всасываемого воздуха (ДТВВ или IAT в английской транскрипции).

В отличие от других ошибок, связанных с датчиком температуры всасываемого воздуха (P0111, P0112. P0113,) код P0110 не указывает на конкретную неисправность. Так что проблема может быть вызвана как с выходом из строя самого измерителя, так и с отсутствием питания из-за разрыва электросети либо со сбоем ЭБУ (электронного блока управления двигателем).

Причины возникновения ошибки

Важнее всего для автомобилиста узнать, с чем именно связана неисправность датчика температуры всасываемого воздуха. От этого зависят дальнейшие действия по устранению проблемы. Ошибка с кодом Р0110 является сигналом к тому, что требуется проверить узел.

Это интересно: Самостоятельная замена лампы ближнего света Suzuki Grand Vitara

Потенциальных причин несколько. К их числу относят:

• поломку датчика;
• разрывы или повреждения контактов контроллера;
• обрыв и ли короткое замыкание;
• загрязнение датчика.

Отталкиваясь от того, почему вылез код ошибки с номером Р0110, связанный с температурным датчиком, следует предпринять соответствующие меры по устранению неисправности.

В каких условиях диагностируется

Диагностике ошибки предшествует срабатывание индикатора Check Engine на приборной панели автомобиля. Как и при других ошибках двигателя, код P0110 регистрируется после проверки сканером или другим диагностическим оборудованием (ноутбуком или смартфоном с установленным программным обеспечением).

ДТВВ помогает контролировать температуру всасываемого воздуха, подаваемого в камеры сгорания мотора. При понижении температуры поступающего воздуха ЭБУ дает команду на увеличение объема впрыскиваемого топлива, а при повышении — на понижение, так как плотность воздуха зависит от его температуры. В результате достигается подходящее соотношение бензина и воздуха в топливно-воздушной смеси, необходимое для бесперебойной работы мотора.

Как правило, в летнее время неисправность датчика никак не проявляется. Автомобиль заводится и передвигается в штатном режиме. В зимнее время неисправность датчика может проявляться в проблемах с запуском мотора, а также с тем, что необходим больший период времени для прогрева движка. Причиной этого является то, что при поломке датчика мотор переходит на работу в аварийном режиме. У большинства автомобилей ЭБУ в таких условиях по умолчанию воспринимает температуру всасываемого воздуха на уровне в +20 C°.

Поэтому поломка датчика в зимний период может сопровождаться проблемами с запуском и стабильной работой мотора — топливно-воздушная смесь оказывается излишне бедной. Сочетание подобного поведения двигателя автомобиля и горящей надписи Check Engine — повод для немедленной диагностики ошибки.

На каких авто возникает

Датчик устанавливается на все современные марки автомобилей: отечественные ГАЗ и ВАЗ, а также иномарки. Тип двигателя также не имеет значения. Датчиком оборудуются как бензиновые, так и дизельные автомобили. А также транспортные средства, топливом которых выступает газ.

Ремонт датчика температуры впускного воздуха

Как можно отремонтировать датчик температуры ВВ.

Самый простейший вид ремонта IAT — чистка. Для этого вам понадобится какая-либо чистящая жидкость (карбклинер, спирт, или другой очиститель). Однако помните, что работать нужно аккуратно, чтобы не повредить внешние контакты.

Если вы столкнулись с проблемой, когда датчик показывает неверную температуру, вместо полной замены вы можете отремонтировать его. Для этого купите термистор с такими же или близкими характеристиками, какие имеет уже установленный на автомобиле терморезистор.

Суть ремонта заключается в перепаивании и их замене в корпусе датчика. Для этого вам понадобится паяльник и соответствующие навыки. Преимущество проведенного ремонта — существенная экономия денег, ведь термистор стоит около доллара или меньше.

Зачем нужен датчик температуры воздуха на впуске?

Зачем, вообще, измерять температуру воздуха на впуске?

Ну, во-первых, нужно понимать, что двигатель внутреннего сгорания работает на…, правильно — воздухе! По массе поступившего в двигатель воздуха рассчитывается нагрузка на двигатель со всеми вытекающими корректировками по подаче топлива и изменениями угла опережения зажигания.

Количество воздуха — это понятно и это количество можно определить по ДМРВ (датчик массового расхода воздуха — устанавливается на одну часть автомобилей) или по ДАД (датчик абсолютного давления во впускном коллекторе — устанавливается на остальную часть автомобилей).

Но зачем же нам знать температуру этого воздуха?

Всё просто. Из школьных уроков физики вспомним, что чем холоднее воздух, тем больше его плотность! Следовательно, при одном и том же объёме воздуха, холодный воздух будет иметь бОльшую массу, чем тёплый. А при расчёте топливо-воздушной смеси используется именно масса воздуха, а не объём!

Даже имеется такое понятие, как стехиометрическая топливо-воздушная смесь — это смесь, при которой топливо сгорает более полно, а каталитический нейтрализатор имеет наибольшую продуктивность.

Стехиометрия обозначается буквой «лямбда» λ.

При сжигании 1кг бензина требуется 14,7кг воздуха! — это и есть стехиометрическая смесь

Так вот, ЭБУ, зная объём воздуха и его температуру, мгновенно высчитывает его массу и корректирует топливоподачу. Это то, что касается корректировки топливо-воздушной смеси.

А причём тут угол опережения зажигания и температура воздуха на впуске? Какая связь?

Если объяснить на простом языке, то чем выше температура на впуске, тем выше шанс детонации в камере сгорания. Поэтому угол опережения зажигания пораньше особо не сделаешь. А при холодном воздухе на впуске, риск детонации меньше и можно увеличить УОЗ, благодаря чему более полно сгорит смесь и увеличится приемистость двигателя. К слову, двигатель всегда пытается работать на грани детонации — чтобы УОЗ был как можно раньше, но детонация не наступала.

Стоит отметить, что на автомобилях с ДМРВ, датчик температуры воздуха часто вмонтирован в корпус ДМРВ и составляет с ним одно целое, а на автомобилях с ДАД, он расположен отдельно, либо в торце впускного коллектора, либо перед входом во впускной коллектор.

Замена датчика температуры всасываемого воздуха

Процедура замены не составляет большого труда и не отнимает много времени. Датчик крепится на 1-4 болтах, которые нужно открутить, а также простым движением отсоединить разъем питания чтобы вынуть датчик поступаемого воздуха из своего места.

В процессе установки нового ДТВВ будьте аккуратны, чтобы не повредить контакты, иначе устройство выйдет из строя.

При покупке нового датчика обратите внимание, чтобы он подходил для вашей машины. Его цена колеблется в пределах 30…60$ в зависимости от марки автомобиля и производителя.
