Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Возможные неисправности

Своевременный ремонт печки Газель – это вопрос не только комфорта, но и безопасности на дороге. Поломка может произойти в любое время года, но в основном это случается с приходом холодов, поскольку летом обогревателем не пользуется, а небольшие проблемы, возникающие в процессе эксплуатации в предыдущем сезоне, за лето забываются. Основные причины неисправности печки, которые могут возникнуть в процессе эксплуатации Газели Бизнес:

воздух, выходящий из дефлекторов, недостаточно горячий;

подтёки охлаждающей жидкости в салон автомобиля;

моторчик отопителя недостаточно сильно крутится либо вообще не крутится;

при работе моторчика слышен шум.

Замена моторчика печки ГАЗЕЛЬ

При всех этих симптомах нужно проверить неисправный отопитель. Можно это сделать как своими руками, так и прибегнуть к помощи квалифицированных специалистов.

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Быстрая замена регулятора оборотов двигателя печки газель бизнес

Проблема и устронение на газели бизнес печка

.

Печка не работает на газеле бизнес

Нашел причину отказа моторчика обогрева салона.

Что делать, если печка на Газели перестала греть?

Одна из самых неприятных зимних поломок — отказ штатной системы отопления Газели. Диагностику этой поломки все водители осуществляют с удивительной лёгкостью, присущей опытнейшим автомеханикам. Оно и понятно — в салоне попросту становится холодновато.

Автомобили Горьковского автозавода всегда славились своей ремонтопригодностью, не являются исключением и современные Газели.

Посмотрим, что же мы может предпринять, случись с нашей машиной такое несчастье? Первым делом проверяем входной и выходной патрубки, чаще всего причиной отказа являются именно они, а нагретый двигателем воздух обдувает подкапотное пространство, вместо того, чтобы дуть в салон.

Эта проблема решается элементарно — надеваем обратно патрубки, затягиваем их хомутами. Если родной хомут потерялся — идём в ближайший магазин стройтоваров и покупаем новый за 30 рублей.

Если на улице не слишком холодно или если вы находитесь в гараже, вы можете попробовать сравнить на ощупь температуру двух патрубков. Выходной должен быть незначительно холодней входного. Если всё так и есть, попробуем продуть радиатор печки, для этого его придётся снять. Это совсем не сложно, так как держится он всего на двух болтах. Если вы сняли радиатор с недавно заглушенной машины, а он не горячий, скорее всего причина именно в нём и вам придётся покупать новый. В наше время удобнее всего заказывать запчасти в интернет-магазине запчастей ГАЗ, которые работают напрямую с заводом. Это и дешевле и быстрее, чем обыскивать маленькие магазинчики на предмет наличия нужной запчасти. Кстати, продувку радиатора следует выполнять периодически и просто в целях профилактики.

Если всё в порядке с радиатором, проверим, не повреждены ли шланги системы отопления. Если машина уже “в возрасте”, возможно стоит и вовсе их полностью заменить. Наконец, если все элементы, кроме, собственно, отопителя продиагностированны, то причина именно в его поломке.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

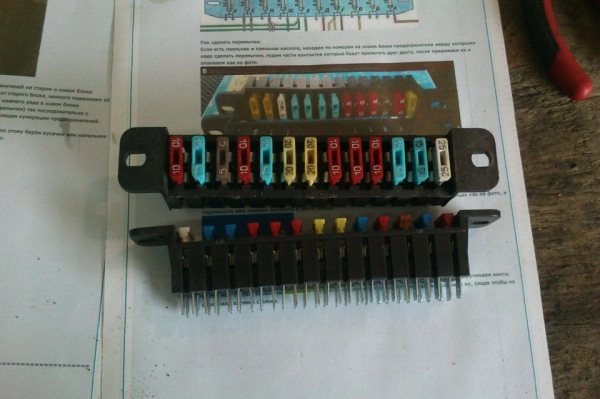

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания следует выставить в положение I;
• затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
• в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Диагностика

Прежде чем разбирать всю торпеду автомобиля, необходимо проверить электрическую часть механизма. Качественная диагностика – залог быстрого и качественного ремонта. Далее подробно расскажем, как проверить работу всех приводов, входящих в систему отопления автомобиля:

1. Для начала необходимо проверить работу моторедуктора на заглушенном двигателе (чтобы не было посторонних звуков) и включённом зажигании, изменять направление обдува на блоке управления. Прислушиваясь к срабатыванию моторедуктора, вы должны услышать отчётливые щелчки изменения положения.
2. Если щелчков не слышно, то необходима замена всех неисправных предохранителей в блоке. После чего проделать действия, описанные в пункте № 1.
3. Также нужно проверить клеммы, подходящие к приводам управления, на предмет окисляемости и плотности контактов.
4. Если изменений не произошло, значит, необходимо проверить исправность приводов. Для этого нужно подать питание на «+» клемму привода. Либо, если исправно работает один из приводов, поменять местами клеммы (с работающей переставить на не работающую). Далее надо переключать направления обдува и смотреть за срабатыванием приводов.
5. Если изменений не произошло, то нужно проверить, подаётся ли напряжение на плюсовой провод моторедуктора (сделать это можно контрольной лампочкой либо мультиметром), если напряжение отсутствует, то нужно проверить целостность проводки и отсутствие короткого замыкания в цепи. Если всё в норме, то потребуется замена или починка блока управления.

Схема газель печка

Ремонт

После проведённой детальной диагностики, можно приступить к устранению неисправности. Если не работает заслонка печки Газель Бизнес, то для устранения проблемы можно воспользоваться услугами специалистов, либо же сделать своими руками. Для быстрого устранения, если неисправность застигла вас в дороге, можно снять электропривод и выставить положение вручную. А добравшись до сервиса или стоянки произвести полноценный ремонт. Для того чтобы добраться до приводов, нужно демонтировать большой нижний бардачок со стороны пассажира. Далее, открутить не работающий привод и достать его. Затем разобрать и произвести ремонт. Если нет возможности отремонтировать своими силами, то можно воспользоваться услугами специалистов, либо потребуется замена всего моторедуктора или отдельных его частей (моторчика или резистивного позиционера, который установлен на валу мотора). После замены неисправных частей проверяем корректность работы, подав питание на привод. И после положительного результата можно приступить к установке на место всех демонтированных частей.

Любое устранение неисправности может быть выполнено в кратчайшие сроки и с наименьшими затратами если знать, как устроены и где находятся узлы и агрегаты автомобиля. Для качественного ремонта важна детальная диагностика. Если соблюдать все вышеперечисленные рекомендации, то можно произвести починку без больших затрат своими силами. И ещё долгое время наслаждаться теплом и уютом автомобиля.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.

Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.

Устройство системы охлаждения мотора УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения мотора УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.

Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.

Характеристика системы охлаждения

На Газели устанавливались двигатели Заволжского моторного завода с маркировкой ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406. Устройство, схема и принцип работы у всех трёх систем охлаждения похожий. Конечно, существуют некоторые отличия, но они не столь большие.

Как и любая другая система охлаждения, у двигателя ЗМЗ 405 есть, как положительные стороны, так и отрицательные. Так, при поломке термостата силовой агрегат начинает очень сильно перегреваться, особенно в летний сезон, когда температура за бортом стает 30 и выше градусов Цельсия.

Самое опасное при этом — выход со строя вентилятора охлаждения.

Схема газель печка

Как правильно подключить печку, схема подключения

При установке нового обогревателя очень важно не перепутать патрубки подачи тосола к радиатору печки. При снятии лучше всего пометить, какой шланг подсоединяется к верхней части радиатора, а какой — к нижней. Шланги работают на подачу и отвод охлаждающей жидкости и при неверном подключении не дадут системе нормально работать.

Одновременно с заменой патрубков рекомендуется менять и хомуты креплений

Подключение печки выполняется через резистор по следующей схеме.

Так как печка — ещё один элемент системы охлаждения, то схема подключения этого устройства будет связана с другими частями всей системы охлаждения

Для того чтобы пребывание в салоне ГАЗ 3110 было максимально комфортным, водителю необходимо следить за работоспособностью печки. Самостоятельный демонтаж и монтаж новой печки возможен, однако займёт много времени. К тому же необходимо разбираться в электрических схемах и проводке.

Источник

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования. Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора. Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров). Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

1. Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
2. Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
3. Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
4. Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7

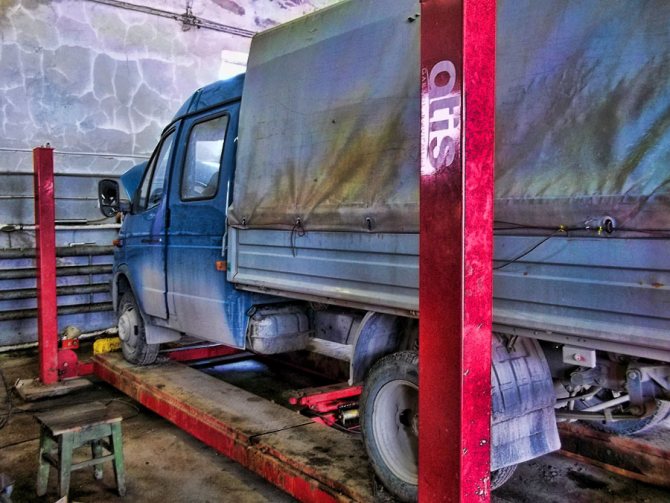

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

Проверка мотор редуктора печки Газель

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

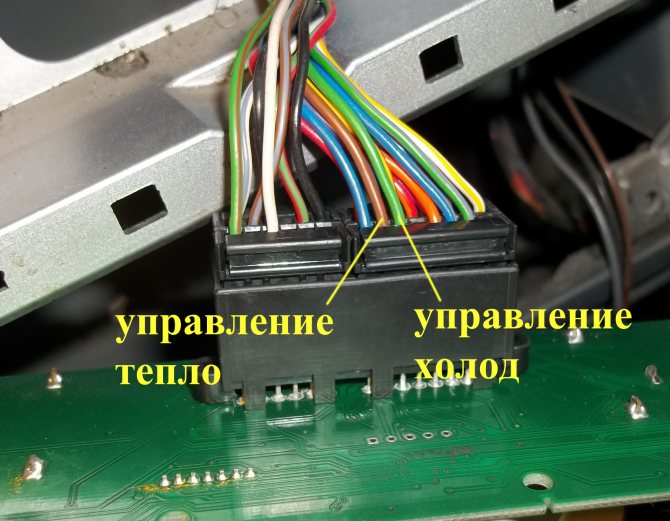

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть
