Во многих современных автомобилях независимо от класса, марки и модели электростеклоподъемники являются решением по умолчанию. При этом самым бюджетным вариантом является такой, когда стеклоподъемники установлены только спереди, то есть на двери водителя и переднего пассажира.

Что касается отечественного автопрома (например, ВАЗ 80-90-х годов), а также старых иномарок, стеклоподъемники на таких машинах могут отсутствовать. Еще одним вариантом является нештатная установка стеклоподъемников.

В любом случае, как заводские решения, так и сторонние инсталляции могут выходить из строя. По этой причине многих автолюбителей интересует, как выполнятся установка электростеклоподъемников своими руками в целях ремонта (при условии наличия стеклоподъемника) или модернизации автомобиля (электростеклоподъемник изначально отсутствует). Далее мы рассмотрим, как установить и подключить стеклоподъемник в автомобиле.

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Вам будет интересно:Hyundai Terracan: краткий обзор, характеристики, отзывы

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери. Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки. Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Как подключить Стеклоподъемник Ваз.Схема подключения. Все просто !!!

Lada Vesta. Карты задних дверей

Итог установки ЗЭСП от Приоры на Весту ч.2

Стандартные стеклоподъемники

Вам будет интересно:Chevrolet Corvette: фото, описание и характеристики автомобиля

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Вам будет интересно:Что такое прайм-тайм? История рекламы на радио и телевидении

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Какие выбрать стеклопоъемники?

Перед тем, как установить и как настроить электростеклоподъемники, а также прописать их в память ЭБУ, необходимо выбрать ЭП.

Виды устройств, которые можно сегодня найти в продаже:

1. Тросовые. Такие устройства достаточно слабые и работают они значительно медленней, чем другие виды. Но установка стеклооподъемников такого типа потребует меньше финансовых затрат, поскольку стоимость системы в целом более низкая. Ресурс эксплуатации таких ЭП более низкий, но если выйдет из строя электродвигатель системы, то его без проблем можно будет заменить.
2. Речные системы. Установка электростеклоподъемников такого типа займет чуть больше финансовых затрат, но работают они быстрее тросиковых. Следует отметить, что такие ЭП также не особо мощные, также они требуют периодического обслуживания, в частности, смазки.
3. Шарнирно-рычажные системы. По мнению многих специалистов, устанавливать и настраивать нужно именно такие ЭП, поскольку они работаю достаточно быстро, шум при их работе невысокий, также они довольно мощные.

Комплект ЭП для установки на авто
Какому виду отдать предпочтение — решение каждого. Мы не будем давать советы в этом плане — и так понятно, какие устройства более эффективные и функциональные.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

• Достаточно низкая стоимость комплекта.
• Электрические стеклоподъемники просты в монтаже.
• Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
• Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Готовимся к установке: необходимые инструменты

Для того чтобы установка электростеклоподъемников прошла без проблем, вам потребуется наличие определенных инструментов и материалов. Вот примерный список:

Подготовив все эти инструменты, можно приступать к монтажу приводов на автомобиль.

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

Стеклоподъемник «Гранат»

В данном случае процесс разборки двери и демонтажа штатного стеклоподъемника задней двери Лада Веста такой же, как и в предыдущем случае.

Когда элемент снят, а стекло зафиксировано в крайнем верхнем положении, необходимо взять переходную пластину, которая идет в комплекте.

После чего установить ее на каретку стеклоподъемника, непосредственно под корпус редуктора, совместив отверстия.

Далее со штатного механизма нужно снять зажимы стекла, включая накладки из резины, после чего установить их на каретку, прикрутив парой штатных болтов.

Затем стеклоподъемник «Гранат» ставится на заднюю дверь Лада Веста. Нужно убрать пластиковые лопатки или скотч, которыми фиксировалось стекло, аккуратно опустить его в зажимы и зафиксировать.

В конце необходимо проверить корректность работы механизма, использовав провода и аккумулятор.

Демонтаж стандартного стеклоподъемника

В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. Открыв доступ к тросиковому механизму и крепежу стекла, можно приступать к демонтажу. Сначала выдвигаете стекло до упора вверх и закрепляете при помощи скотча.

После этого выкручиваете все болты креплений, которые имеются на стекольных каретках. Причем нужно их выкручивать как на механизме, так и на стекле. После этого из дверцы можно вытянуть весь механизм и приступать к монтажу электрического.

Конструкция стеклоподъемников ВАЗ 2107

На передние и задние двери “классики” ВАЗ устанавливаются ручные стеклоподъемники, конструкция которых почти неизменна со времени прототипа ВАЗ 2101 — FIAT 124. Узел состоит из следующих деталей:

Схема стеклоподъемника ВАЗ 2107 представлена на иллюстрации. Единственная конструктивная особенность переднего стеклоподъемника “семерки”, отличающая его от узлов предыдущих моделей ВАЗ — наличие четырех роликов для натяжения тросика. Его необходимость обусловлена увеличенной шириной стекла за счет отсутствия оконной форточки.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

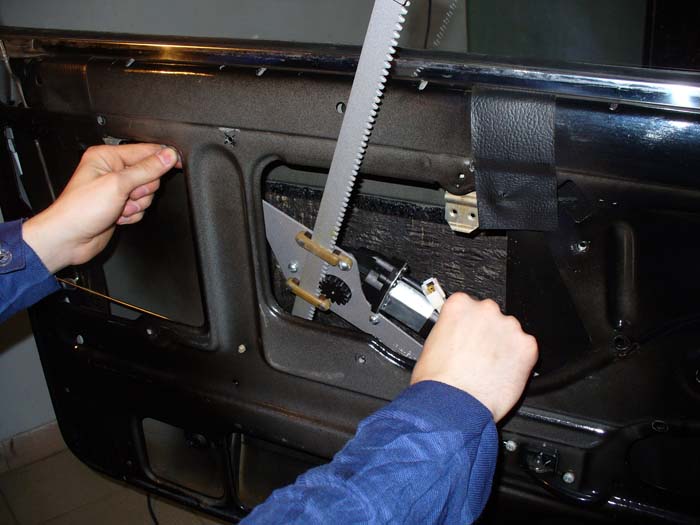

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Установка

Она возможна как у дилера, если вы решились на приобретение заводских компонентов, так и своими силами. При этом монтаж в дилерском центре обойдется в сумму около 3000 рублей. Стало быть, покупка всех элементов и работа выйдут в 10000-11000 рублей, а то и более! Не каждый владелец седана готов столько платить за задние электрические стеклоподъемники Лада Веста.

Что касается самостоятельных действий, то целесообразно будет рассмотреть каждый из двух вариантов:

1. Монтаж элементов «Гранат»;
2. Монтаж компонентов от Приоры.

Задний электрический стеклоподъемник Лада Веста

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

На что обратить внимание

На отечественных автомобилях ВАЗ монтаж задних стеклоподъемников примерно такой же, как и передних. Одно отличие – расположение ручки управления. Поэтому придется сверлить отверстия в двери с небольшим смещением. И еще – один комплект ЭСП, который можно встретить в продаже, рассчитан на монтаж в две двери. Поэтому, если у вас есть желание поставить оборудование во все двери, нужно купить четыре комплекта. И произвести подключение стеклоподъемников по схеме, приведенной в статье. Она включает в себя систему доводчика стекол при постановке на охрану — это вдвойне улучшает удобство пользования автомобилем.

Также рекомендуется заранее полностью собрать комплект, а затем ставить его в дверцу. И весь механизм обязательно поместить в крайнее нижнее положение. Если это не сделать, то привод поставить через технологическое отверстие не получится.

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. При проверке механизма нужно смотреть на то, как двигается стекло, присутствуют ли посторонние звуки и скрипы.

Источник

Где купить?

Первые проблемы начинаются с приобретением девайса. Купить оригинальные электрические стеклоподъемники задних дверей Лада Веста непросто.

Оригинальные изделия проще всего приобрести через дилерский центр. Они продаются по артикулам:

1. Задний правый – 8450007860 – 3000 руб. и более;
2. Задний левый – 8450007861 – 3000 руб. и более.
3. ЭБУ на 4 ЭСП – 8450006933 – 1100 руб. и выше.

Как видно, цена далеко не самая низкая, а потому расходы на оригинальные комплектующие от дилера будут существенными.

Также можно попытаться приобрести изделия на разборках. Но есть проблема. На данный момент Вест на авторазборках не так и много, кроме того, электростеклоподъемники задних дверей Лада Веста «уходят» едва ли не в первую очередь, потому приходится постоянно мониторить обстановку, но даже в этом случае гарантии нет.

Приобрести тросовые подъемники стекол с Лада Приора. При этом, как показывают отзывы владельцев, покупать новые резона нет, так как их все равно придется дорабатывать. Потому проще приобрести б/у в хорошем состоянии. Цена в таком случае составит около 1500 рублей за пару, да и проблем с покупкой не будет.

Задний электрический стеклоподъемник Лада Приора

Еще один вариант – купить ЭСП задних дверей Лада Веста от .

Найти их можно в разных интернет-магазинах.

Производителем является ООО «УралАвто Компонент». Производственные мощности расположены в Сарапуле.

Комплект ЭСП задних дверей Лада Веста «Гранат»:

1. Два электростеклоподъемника;
2. Два переключателя от ВАЗ-2109;
3. Проводка;
4. Пластиковые заглушки.

Цена комплекта составляет 3450 рублей, без учета доставки. Также можно купить по акции с небольшой скидкой в 100-150 рублей. Кроме того, на набор дается гарантия в 18 месяцев.

Подробнее о стеклоподъемниках «Гранат»

А также об их конструкции

Как видно, наиболее реальными вариантами являются изделия от и покупка девайсов от Приоры.
