Что входит в поршневую группу двигателя?

Главное меню

Судовые двигатели

Поршневая группа состоит из поршня в сборе, уплотнительных и маслосъемных колец, поршневого пальца. По конструктивным признакам различают поршни тронковые, для двигателей крейцкопфного типа и двустороннего действия.
Тронковые поршни соединяются с шатуном поршневым паль­цем. Для обеспечения газонепроницаемости полостей цилиндра поршень снабжают уплотнительными кольцами, а для предотвра­щения попадания масла в камеру сгорания — маслосъемными кольцами. Материалом для поршней служит чугун марок СЧ24-44 и СЧ28-48 и сталь. Поршни небольшого диаметра быстроходных двигателей можно изготовлять из алюминиевых сплавов (АЛ1, АЛ2, АК2, АК4). Такие поршни имеют малый вес и небольшие температурные напряжения в днище; недостатки поршней — не­значительная износостойкость и большой коэффициент теплового линейного расширения.

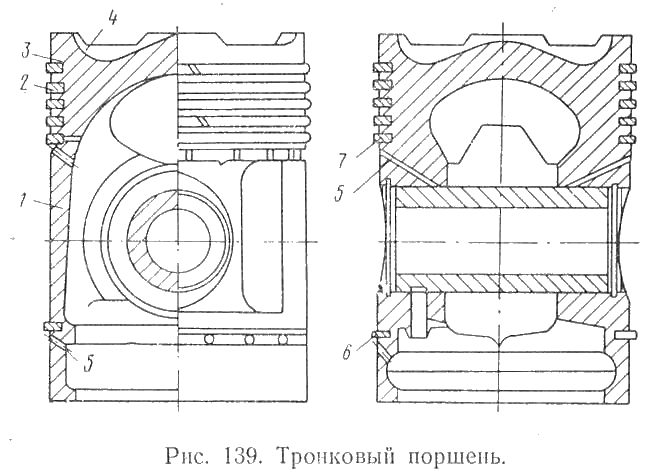

Поршень (рис. 139) состоит из нижней направляющей части — тройка или юбки 1 и верхней части — головки поршня 3 с поршне­выми кольцами 2. Конфигурация камеры сгорания двигателя, тип продувки, расположение в крышке клапанов и форсунки опреде­ляют форму днища поршня 4. Днище поршня может иметь вогну­тую, двояковогнутую, выпуклую и другую формы. Некоторые формы днищ поршней показаны на рис. 140. При диаметре поршня более 400 мм головку поршня выполняют съемной. Разъемная конструкция позволяет уменьшить стоимость поршня, так как только головку изготовляют из дорогостоящего жаропрочного ма­териала, и облегчает ремонт поршня. Головку крепят к тройку болтами или шпильками.

В некоторых конструкциях поршня внутреннюю поверхность днища для предохранения от нагарообразования и защиты голов­ного подшипника от теплового излучения закрывают мембраной; для увеличения жесткости днище снизу подкрепляют ребрами, ко­торые одновременно улучшают его охлаждение.

Поршневой палец 1 (рис. 141) размещен в приливах (бобыш­ках) 2 и фиксируется от осевого смещения пружинными кольцами 3 . Пальцы закрепляются стопорным болтом 6 либо свободно вращаются — пальцы плавающего типа. Пальцы плавающего типа более распространены у быстроходных двигателей. Бронзовые втулки 4, запрессованные в бобышки чугунного поршня, являются подшипниками для поршневого пальца плавающего типа. Пальцы изготовляют из малоуглеродистой стали 15 или 20 с последующей цементацией и шлифованием или из легированной стали 15ХМА, 12МХ2А, 18ХНМА, 20Х и др. с последующей закалкой. В некото­рых конструкциях поршней с целью предотвращения соприкосно­вения пальца с зеркалом цилиндра ставят алюминиевые за­глушки 5 грибовидной формы.

Поршневые кольца располагают в канавках, проточенных в теле поршня. Поршневые кольца делятся на уплотнительные и маслосъемные. Уплотнительные кольца 2 (см. рис. 139) обеспечи­вают плотность поршня в цилиндре, предотвращают прорыв газов в картер двигателя и способствуют отводу тепла от головки поршня через втулку цилиндра охлаждающей воде. Маслосъемные кольца 6 и 7 (см. рис. 139) служат для удаления излишнего масла с зеркала цилиндра, что уменьшает нагарообразование в цилиндре, и не допускают проникновения масла в камеру сго­рания. Материалом для изготовления колец служит чугун СЧ24-44, реже сталь. Кольца изготовляют самопружинящими с разрезом-замком, обеспечивающим заводку кольца в канавку поршня и воз­можность теплового расширения кольца. Число уплотнительных колец шесть—три, маслосъемных три—одно. Уплотнительные кольца, как правило, прямоугольного сечения, рабочая поверхность кольца и поверхность зеркала цилиндра параллельны.

Металлический стук в моторе

Если в двигателе слышны стуки, которые усиливаются при нагрузках, значит, в цилиндрах и поршневой группе имеется серьезная проблема. Автохимия в таких случаях, как правило, не спасает. Необходимо сразу обращаться к профессионалам по ремонту автомобилей.
Часто посторонние шумы в моторе являются стуком поршневой группы. Подобный звук сигнализирует о несоответствии зазоров между поршнем и цилиндром. Это серьезная неисправность, которую необходимо устранить в срочном порядке.

Важно не спутать стук юбки поршня с такими звуками от вкладышей, гидрокомпенсаторов, шатунов и других деталей мотора. Опытные мастера определяют природу постороннего шума, прослушивая работающий двигатель с помощью фонендоскопа.

Почему появляется стук юбки поршня

При работе мотора поршень двигается в цилиндре вверх-вниз, а шатун описывает окружности нижней частью, закрепленной на коленчатом валу. Таким образом, шатун при движении вверх и вниз давит на цилиндр через поршень в боковом направлении. При нахождении в ВМТ происходит перекладка поршня, то есть боковое давление шатуна меняет направление на 180 градусов.
Если выработка гильзы и поршневых колец превысила допустимые значения, стакан «болтается», юбка поршня начинает ударять в стенку цилиндра. Из-за этих ударов и появляется посторонний звук в работе двигателя.

Стук может слабеть или вовсе исчезать после прогрева двигателя. Это объясняется просто. Когда мотор не прогрет, происходит перекладка поршня на холодную. Температура деталей двигателя еще мало отличается от окружающей среды. Износ дает о себе знать.

Нагреваясь, алюминиевый поршень расширяется быстрее чугунного цилиндра. Алюминий имеет больший коэффициент теплового расширения, чем чугун. Таким образом, технологический зазор приходит в норму (или приближается к ней), и перекладка поршня происходит без биения. Стук становится тише или не слышен совсем.

Что делать, если диагностирован стук при перекладке поршня на холодную

Если автослесарь уверен на 100%, что посторонние шумы – это стук юбки поршня при перекладке шатуна, приготовьтесь к недешевому ремонту. Не стоит затягивать с мероприятиями по восстановлению работоспособности двигателя – ситуация быстро усугубится.
Когда мотор работает с такой неисправностью, на юбке поршня появляются задиры, а внутренняя поверхность цилиндра быстро изнашивается. Если продолжать ездить на машине с такой неполадкой, степень износа цилиндра достигнет такого уровня, что можно «проскочить» ремонтный размер. То есть износ или задир будет больше, чем диаметр любого поршня, предназначенного для ремонта двигателя требуемой модели.

Поршень двигателя: конструктивные особенности

Поршень двигателя представляет собой деталь, имеющую цилиндрическую форму и совершающую возвратно-поступательные движения внутри цилиндра. Он принадлежит к числу наиболее характерных для двигателя деталей, поскольку реализация термодинамического процесса, происходящего в ДВС, происходит именно при его помощи. Поршень:

• воспринимая давление газов, передает возникающее усилие на шатун;
• герметизирует камеру сгорания;
• отводит от неё излишек тепла.

Охлаждение ЦПГ

При работе двигателя выделяется огромное количество тепла. Например, температура сгоревших газов может достигать +2000 °C. Именно поэтому цилиндро-поршневая группа нуждается в эффективном охлаждении.

В современных двигателях система охлаждения может быть жидкостной или воздушной. В первом случае цилиндры ДВС покрыты снаружи большим количеством специальных ребер, которые охлаждаются искусственно созданным или встречным потоком воздуха.

Жидкостное охлаждение подразумевает охлаждение цилиндров при помощи охлаждающей жидкости, которая циркулирует в толще блока снаружи цилиндров. Нагретые элементы отдают часть тепла ОЖ, которая затем попадает в радиатор, охлаждается и заново поступает к цилиндрам.

Экстремальные условия обуславливают материал изготовления поршней

Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:

• высокую механическую прочность;
• хорошую теплопроводность;
• малую плотность;
• незначительный коэффициент линейного расширения, антифрикционные свойства;
• хорошую коррозионную устойчивость.

Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.

Поршни могут быть:

• литыми;
• коваными.

В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.

Конструктивные особенности поршня определяются его предназначением

Основными условиями, определяющими конструкцию поршня, являются тип двигателя и форма камеры сгорания, особенности процесса сгорания, проходящего в ней. Конструктивно поршень представляет собой цельный элемент, состоящий из:

Отличается ли поршень бензинового двигателя от дизельного? Поверхности головок поршней двигателей бензинового и дизельного конструктивно отличаются. В бензиновом двигателе поверхность головки — плоская или близкая к ней. Иногда в ней выполняются канавки, способствующие полному открытию клапанов. Для поршней двигателей, оборудованных системой непосредственного впрыска топлива (СНВТ), свойственна более сложная форма. Головка поршня в дизельном двигателе значительно отличается от бензинового, — благодаря выполнению в ней камеры сгорания заданной формы, обеспечивается лучшее завихрение и смесеобразование.

Машина не тянет

Значительное снижение мощности двигателя приводит к ухудшению динамических характеристик автомобиля. «Машина не тянет» – говорят в таких случаях водители

. Причин этой неисправности много: от некачественного топлива до проблем в трансмиссии. Одна из таких проблем – изношенность элементов цилиндропоршневой группы: колец и внутренних стенок цилиндров.

Зазор в паре трения поршень-цилиндр должен строго выдерживаться.

Детали изготавливаются с высокой точностью. Когда кольца или цилиндры изнашиваются, зазоры увеличиваются, герметичность нарушается. Компрессия падает, что приводит к неполному сгоранию топлива и мощность снижается. Расширяющиеся газы из камеры сгорания прорываются в картер, что увеличивает приводит к деструкции масла и снижению его ресурса.

Кроме того, износившееся маслосъемное кольцо не удаляет полностью масло с внутренней стенки цилиндра, когда поршень движется вниз. Смазочный материал сгорает при сжигании топлива. Поэтому выхлопной дым приобретает сизый оттенок. Кстати, изменившийся цвет выхлопа – один из признаков, позволяющих определить проблемы цилиндропоршневой группы на ранней стадии.

Увеличенный зазор в данной паре трения становится причиной еще одного признака – запаха бензина, исходящего от масла. Дело в том, что газы из камеры сгорания через увеличенные зазоры, появившиеся в паре поршень-цилиндр, прорываются в картер. Таким образом, не полностью сгоревшие пары топлива попадают в моторное масло, придавая ему характерный запах.

Что делать, если падение мощности вызвано износом элементов ЦПГ

Итак, мощность двигателя упала более чем на 10%. Выяснилось, что в двигателе низкая компрессия и есть основания полагать, что виноваты изношенные поршневые кольца или цилиндры. Что дальше? Есть два варианта.

Если изношены или повреждены кольца на цилиндрах

Цена замены поршневых колец наиболее незначительна среди других видов ремонта ЦПГ. Эту операцию можно выполнить, не снимая двигатель с автомобиля. Если есть навыки, заменить кольца на поршнях можно самостоятельно.

Если изношены стенки цилиндра

В этом случае потребуется расточка и хонингование цилиндров. Причем большинство двигателей современных автомобилей неремонтопригодны, т.е. не подлежат расточке и не имеют ремонтных размеров ЦПГ. Необходимо строго выдержать размеры, чтобы ремонтный комплект поршней и колец встал по месту с необходимым зазором. Допуски исчисляются сотыми долями миллиметров: например в двигателе ВАЗ 2106 монтажное расстояние между поршнем и цилиндром необходимо выдержать в диапазоне 0,05 – 0,07 мм.

Операцию по расточке и полировке (хонингованию) цилиндров необходимо поручать только опытным специалистам. Требуются навыки и оборудование профессионального уровня, чтобы сделать такую работу. Ошибки недопустимы. Если отклонение от заданных размеров превысит допуск, двигатель быстро выйдет из строя.

Легкий способ решения проблем ЦПГ

Очевидно, что стоимость услуги по расточке и полировке цилиндров относительно высока. Если вовремя принять меры, можно существенно сократить расходы, отодвинув замену поршневой группы на десятки тысяч километров пробега. При небольшом износе цилиндров и поршневых колец можно добавить в моторное масло триботехнический состав Suprotec Active Plus или аналогичные ему средства.

Присадка частично восстанавливает изношенные поверхности, уплотняет зазор и способствует лучшему съему масла со стенок цилиндра. В большинстве случаев это позволяет восстановить ресурс двигателя до приемлемых параметров – улучшается динамика автомобиля, исчезает сизый дым из выхлопной трубы.

• Присадка в двигатель «Супротек Актив Стандарт»

  Для безнаддувных бензиновых двигателей объемом до 1,6 литра. Восстанавливает и выравнивает компрессию, снижает расход топлива и масла на угар, защищает поверхности трения в ЦПГ, и газораспределительном механизме от износа при запуске и перегревах.

  подробнееотзывы

Важно помнить, что если после применения триботехнического состава «Супротек» или аналогичного ему средства улучшений нет, значит, нужен ремонт. Не следует превышать дозу, указанную на упаковке, надеясь, что все обойдется. Лучшее решение – немедленно обратиться в надежный автосервис.

Поршневые кольца: виды и состав

Изготавливаются поршневые кольца, в основном, из специального серого высокопрочного чугуна, имеющего:

• высокие стабильные показатели прочности и упругости в условиях рабочих температур на протяжении всего периода службы кольца;
• высокую износостойкость в условиях интенсивного трения;
• хорошие антифрикционные свойства;
• способность быстрого и эффективного прирабатывания к поверхности цилиндра.

Благодаря легирующим добавкам хрома, молибдена, никеля и вольфрама, термостойкость колец значительно повышается. Путем нанесения специальных покрытий из пористого хрома и молибдена, лужения или фосфатирования рабочих поверхностей колец улучшают их прирабатываемость, увеличивают износостойкость и защиту от коррозии.

Состав поршневой группы

Узел, состоящий из поршня, компрессионных, маслосъемных колец, а также поршневого пальца принято называть поршневой группой. Функция её соединения с шатуном возложена на стальной поршневой палец, имеющий трубчатую форму. К нему предъявляются требования:

• минимальной деформации при работе;
• высокой прочности при переменной нагрузке и износостойкости;
• хорошей сопротивляемости ударной нагрузке;
• малой массы.

По способу установки поршневые пальцы могут быть:

• закреплены в бобышках поршня, но вращаться в головке шатуна;
• закреплены в головке шатуна и вращаться в бобышках поршня;
• свободно вращающимися в бобышках поршня и в головке шатуна.

Пальцы, установленные по третьему варианту, называются плавающими. Они являются наиболее популярными, поскольку их износ по длине и окружности является незначительным и равномерным. При их использовании опасность заедания сведена к минимуму. Кроме того, они удобны при монтаже.

Какие проблемы могут возникнуть в ЦПГ

Ухудшившаяся динамика, стуки, белый или сизый дым и повышенный расход масла – внешние проявления. Это сигналы, что требуется замена поршневых колец

или более сложный вид ремонта двигателя. А что происходит внутри? Разберемся.

В цилиндропоршневой группе двигателя могут возникнуть следующие неисправности:

• износ и повреждение поршневых колец;
• задиры на юбке поршня;
• повреждения внутренних стенок цилиндров;
• износ вкладышей шатунных и коренных подшипников;
• износ внутренних стенок цилиндров.

В зависимости от вида проблемы требуется различный по степени сложности и дороговизне ремонт ЦПГ. Небольшие неполадки могут привести к лавинообразному нарастанию неисправностей, что обернется аварией. Лучше бороться с проблемами на ранних этапах.
