ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Даже если нет характерных звуков (шелеста), свидетельствующих о растяжении цепи, натяжку желательно проверить, тем более что процедура проста и не отнимет много времени.

https://youtube.com/watch?v=VS5gUcfIGTM

Замена успокоителя цепи ВАЗ-2101-07

Замена:натяжитель,башмак,успокоитель и цепь ГРМ ВАЗ-2101

ЗАМЕНА

Когда подтянуть цепь ГРМ на ВАЗ 2107 не удается, производится ее замена. Попутно нужно будет поменять башмак натяжителя и успокоитель. Нередко замене подлежит и комплект всех шестерен (звездочек), но они не так быстро изнашиваются, как другие детали ГРМ. Перед проведением работ нужно будет купить все необходимые запчасти и приготовить инструменты. Цепь продается в любом автомагазине, торгующем запчастями ВАЗ. Стоимость цепи ГРМ приблизительно 500-800 рублей в зависимости от производителя. Подозрительно дешевые детали покупать не стоит. И нужно помнить, что количество звеньев может быть разным в зависимости от типа двигателя (для мотора 2106 должно быть 116 звеньев). Если необходимо сменить комплект звездочек, то он обойдется где-то в 600 рублей. Башмак и успокоитель стоят приблизительно по 100 руб. каждый.

Из инструментов понадобится:

• Набор автомобильных ключей;
• Отвертки;
• Молоток;
• Храповичный ключ ВАЗ.

Как натянуть цепь привода распредвала ВАЗ-2101-2107.

Как натянуть цепь привода распредвала.

ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ ЦЕПНОГО ПРИВОДА

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

ГРЕМИТ ЦЕПЬ

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

ВИДЕО: ПОЧЕМУ ГРЕМИТ ЦЕПЬ НА «КЛАССИКЕ»

ПЕРЕСКОЧИЛА ЦЕПЬ

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

• после ремонта двигателя;
• после замены изделия;
• при растягивании после длительной эксплуатации.

В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя. Если натяжка слабая, то при его работе слышатся посторонние шумы в том месте, где находится цепной привод. При этом быстрее изнашиваются детали ГРМ. Поэтому проверяя натяжение, необходимо обратить внимание, в каком состоянии успокоитель и башмак.

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

НАТЯЖЕНИЕ ЦЕПИ

Как выполнить натяжку цепи ГРМ на ВАЗ 2107 должен знать каждый владелец этого автомобиля. Для проведения работы нужно подготовить:

• ключ на 13;
• ключ на 36 для вращения коленвала;
• молоток.

Процедура проводится в следующем порядке

1. При помощи ключа на 13 отворачиваем колпачковую гайку натяжителя.
2. Ключом для коленвала проворачиваем шкив на несколько оборотов.
3. Останавливаем коленчатый вал в момент максимального сопротивления вращению. В таком положении и производим натяжку.
4. Заворачиваем колпачковую гайку.

ВИДЕО: НАТЯЖЕНИЕ ЦЕПИ НА «КЛАССИКЕ»

Иногда бывает, что при отворачивании гайки натяжитель не отщёлкивает. Для этого необходимо постучать по корпусу механизма молотком.

Чтобы понять, действительно ли цепь имеет хорошую натяжку, вначале регулировки необходимо снять крышку клапанов.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Перед тем как приступить к устранению неисправности необходимо убедиться в том, что цепь, звездочки и другие элементы привода не имеют механических повреждений и их можно эксплуатировать дальше. Для этого достаточно снять крышку привода и произвести внешний осмотр деталей.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

• Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

• Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

• После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.

ВИДЫ ЦЕПНОГО ПРИВОДА

ВАЗовская «семёрка», как и другая «классика», оснащается двухрядной цепью ГРМ. Однако есть однорядная цепь, которую при желании можно установить на «Жигули».

ОДНОРЯДНАЯ ЦЕПЬ

Цепная передача с одним рядом имеет меньший шум при работе двигателя, по сравнению с двумя рядами. Этот фактор является одним из основных в пользу выбора однорядных цепей. Поэтому некоторые владельцы ВАЗ 2107 решаются на замену привода ГРМ. Более низкий уровень шума обусловлен тем, что в движение приводится меньшее количество звеньев. Плюс ко всему двигателю легче вращать такую цепь, что положительно отражается на увеличении мощности. Однако из-за малого уровня шума при растяжении такой цепи не всегда понятно, что деталь нуждается в натяжении.

Однорядная цепь ГРМ характеризуется меньшим уровнем шумов

ДВУХРЯДНАЯ ЦЕПЬ

Несмотря на преимущества однорядной цепи, цепной привод с двумя рядами наиболее распространён, поскольку для него характерна высокая надёжность и при обрыве звена не происходит обрыв всей цепи. К тому же нагрузка на детали привода ГРМ распределяется равномерно, в результате чего цепь и шестерни изнашиваются медленнее. Срок рассматриваемой детали превышает 100 тыс. км. Хотя в последнее время автопроизводители с целью уменьшения веса силовых агрегатов устанавливают цепи с одним рядом.

Двухрядная цепь несмотря на более высокий уровень шума имеет продолжительный срок службы

ЗАМЕНА ДВУХРЯДНОЙ ЦЕПИ НА ОДНОРЯДНУЮ

Если вы задумались над заменой двухрядного цепного привода на однорядный, нужно будет приобрести следующие детали:

• шестерни коленвала, распредвала и масляного насоса для однорядной цепи;
• успокоитель;
• башмак;
• однорядную цепь;
• автоматический натяжитель.

Для установки однорядной цепи потребуется заменить шестерни, цепь, успокоитель и натяжитель цепи ГРМ

Все перечисленные детали берут, как правило, от ВАЗ 21214. Работа по замене цепи не должна вызвать сложностей. Единственное, что потребуется, так это заменить звёздочки, для чего отворачивают соответствующий крепёж. В остальном действия аналогичны процедуре замены обычной двухрядной цепи.

ВИДЕО: УСТАНОВКА ОДНОРЯДНОЙ ЦЕПИ НА ВАЗ

Несмотря на то что замена цепного привода ГРМ на ВАЗ 2107 процесс не из лёгких, выполнить его может каждый владелец «Жигулей», если следовать пошаговым инструкциям. Главное, по завершении работы правильно выставить метки, что обеспечит синхронную работу коленчатого и распределительного валов.

Замена натяжителя цепи в «Ниссане»

Чтобы демонтировать узел, для начала откручиваем болт плунжера, с помощью которого он крепится. Работу выполняйте осторожно, ведь винт находится под высоким давлением из-за действия пружины. После этого разбираем пружинно-плунжерную начинку. Размер пружины, если она не нагружена, составляет 155,5 мм.

Затем приступаем к диагностике механизма. Встряхиваем плунжер, обратите внимание на то, чтобы рабочий элемент — шар – двигался легко. После этого следует продиагностировать работу клапана. Когда воздух под давлением давит на него, он будет открываться, если провести данную манипуляцию с другой стороны, клапан закроется. В противном случае придется вытащить клапан из посадочной втулки, а затем очистить эти детали. Посмотрите на продувную щель, она также должна быть чистой.

Устанавливать натяжитель цепи механического типа на «Ниссан» можно, только когда рабочая камера будет заполнена смазкой. Плунжер, пружину, а также замененную прокладку размещают в посадочном месте, затем нужно повернуть болт, с помощью которого механизм фиксируется. Конусовидный край пружинки должен смотреть на замыкающий болт.

Далее приступаем к откручиванию болтов, с помощью которых крепится ГБЦ на «Ниссане». Затем крышку БЦ, а также прикрытие шестерни распредвала нужно снять. Натяжитель следует перемещать в двух направлениях, пока рядом с болтом крепления не появится смазка, вы должны почувствовать сильное сопротивление. Завершающее действие — закручиваем замыкающий болт с нужным усилием в 35 Нм, устанавливаем обратно крышки головки блока цилиндров, а также шестерни распределительного вала.

Рекомендуем

«Замена вариатора в ниссане «Кашкай»: когда необходимо это делать и какова стоимость ремонта» Подробнее
Натяжители цепи ГРМ автоматического типа сконструированы практически идентично вне зависимости от марки и модели авто, поэтому их замена выполняется просто. В продаже можно найти детали, в корпусе которых размещен рабочий шток, он зафиксирован чекой с задней стороны. Замена данного механизма выполняется точно так же, как и на механическом.

Как только деталь будет установлена, при помощи кусачек либо пассатижей следует удалить чеку. Затем пружина упрется в планку. После этого можно вкрутить контрольный болт в заднюю часть корпуса. Это необходимо для того, чтобы пружинка не выпала, болт продается вместе с основным механизмом. Не важно, какая модификация и тип приспособления, замена натяжителя цепи в «Ниссане» выполняется практически идентично. Главное придерживаться вышеописанных шагов, чтобы выполнить эту работу правильно своими руками.

Когда элемент будет снят, следует посмотреть, не засорился ли он. Ведь в смазке содержатся микрочастички грязи, они ухудшают работу механизма. Если засорение узла сильное, функционирование плунжерного штока будет ненормальным, его начнет подклинивать.

Произвести очистку натяжителя цепи на «Ниссане» получится своими руками даже у новичка. Просто опустите его в емкость, в которую налит бензин, и оставьте на пару часов. Затем очистите и дайте детали высохнуть. Осмотрите натяжитель, возможно, вы обнаружите вмятины, трещинки либо царапины.

Точно такую же проверку следует провести и для плунжерного механизма. Детали не повреждены? Приступаем к диагностике функционирования механизма. Берем его одной рукой, а другой перемещаем плунжерный шток в остове. Если он двигается легко и не заедает, значит, все в порядке. Однако если он перемещается с трудом, следует еще раз промыть его. Данная манипуляция не помогла? Значит, выполняем замену натяжителя цепи в «Ниссане». Сборку механизма выполняют в обратной последовательности.

Регулировка натяжения цепи на ВАЗ 2107

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

• если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
• если цепь была снята, или двигатель ремонтировался.
• перед тем, как должна быть произведена регулировка клапанных зазоров;
• после того, как поменяли успокоитель или натяжитель.
• подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

• простой рожковый ключ на 13;
• рожковый ключ для проворачивания коленвала на 38;
• трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

Функции и устройство натяжителя цепи

Гидравлический натяжитель цепи газораспределительного механизма — это узел, выполняющий вспомогательную функцию. Выполнен он в виде гидроцилиндра с особой конструкцией, который обеспечивает постоянное натяжение цепи с определенной силой, причем натяг не зависит от температуры окружающей среды, нагрузок, а также состояния деталей.

Цепной привод распредвала на «Ниссане» используется достаточно часто, ведь его замена требуется редко, он надежен и выдерживает сильные нагрузки. К сожалению, металлическая цепь расширяется под воздействием высоких температур. С течением времени происходит сильный ее износ, она вытягивается. В результате натяжение становится меньше, возникают сильные вибрации, посторонние звуки. В итоге звездочки начинают проскакивать по зубцам, изменяются фазы, могут прийти в негодность отдельные детали узла. Решение данных проблем кроется в особом механизме — гидронатяжителе.

Гидравлический натяжитель необходим для того, чтобы:

• поддерживать натяжение цепи, если она износится и вытянется;
• демпфировать колебания ветви цепи, когда мотор заведен.

Если установлен натяжитель, нет необходимости вручную регулировать натяжение. Кроме того, даже если детали привода износятся, негативных последствий не будет.

Особая конструкция гидравлического натяжителя позволяет демпфировать вибрации и колебания. Таким образом снижается нагрузка на элементы механизма, он работает менее шумно.

Однако если вовремя не выполнить замену натяжителя цепи «Ниссана», могут возникнуть неисправности. Каждый автовладелец должен знать, как устроен данный механизм и как он работает. Только так вы не ошибетесь с выбором подходящего для замены гидронатяжителя на «Ниссане».

Все выпускаемые сегодня гидронатяжители имеют единую конструкцию и работают одинаково. Отличия заключаются только в некоторых элементах, а также дополнительных функциях.

Гидронатяжитель «Ниссана» включает в себя корпус в форме цилиндра из металла, спереди него находится плунжер, сзади клапанный узел. Между ними образуется рабочая полость, которая замкнута. Плунжер представляет собой полый подпружиненный цилиндр, способный двигаться вдоль корпуса, спереди есть поверхность для упора в башмак либо рычаг со звездочкой натяжителя.

Чтобы плунжер не выскальзывал из корпуса, установлен штифт либо фиксирующий механизм.

Клапанный узел несет в себе обратный клапан, он находится со стороны плунжера. Выполнен он из подпружиненного шарика, закрываеющего канал, через который подается смазка. Шарик способен двигаться исключительно в сторону рабочей полости.

Крепежный фланец расположен на корпусе гидронатяжителя. Кроме того, есть резьбовое отверстие, чтобы можно было присоединить трубку либо шланг от системы смазки мотора. Располагается устройство непосредственно возле цепи, где плунжер упирается в башмак либо рычаг звездочки. В результате усилие передается на цепь газораспределительного механизма.

Чтобы выполнить замену натяжителя цепи «Ниссана», следует понимать, как он функционирует. Когда водитель заводит машину, смазка под большим давлением идет к обратному клапану. Она преодолевает усилие пружины и проникает в рабочую полость.

Давление действует на плунжер, он выходит из корпуса, затем упирается в башмак либо рычаг звездочки. Когда плунжер двигается, создается усилие, в результате цепь натягивается. Затем натяжение становится наибольшим, и масляного давления в рабочей полости оказывается мало, чтобы плунжер мог двигаться дальше.

Рекомендуем

«Зимняя резина на ниссан: обзор моделей и критерии выбора» Подробнее
Теперь цепь начинает давить на плунжер. Затем масляное давление в рабочей полости становится точно таким же, как и давление масла, которое идет из системы смазки мотора. В результате обратный клапан закрывается. Благодаря этому смазка оказывается запертой в рабочей полости, а плунжер не двигается. Цепь натянута и зафиксирована. Если двигатель остановится, гидронатяжитель останется в рабочем положении и натяжение не уменьшится.

Как правильно натянуть цепь на ВАЗ-2107

Цепной привод ГРМ на машине ВАЗ-2107 рассчитан на длительный срок работы. Но и он может выйти из строя. Если на натяжитель оказывается чрезмерное давление, звенья растягиваются, и механизм начинает работать хуже. К тому же все комплектующие привода тоже изнашиваются.
Чтобы гасить рывки и колебания цепи, устанавливают успокоитель. Если этой детали не будет, тогда при сильных рывках цепь начнет слетать с шестерен. Работа впускных и выпускных клапанов тоже приостановится. Серьезные повреждения приведут к сложному ремонту.

Натяжитель нужен для того, чтобы поддерживать цепь и исключить ее провисание. Он бывает трех видов:

• механический;
• автоматический;
• гидравлический.

Натяжители с автоматической работой стали выпускать недавно, но уже известны их плюсы и минусы. Преимуществом выделим то, что не нужно каждый раз регулировать цепь, так как она и без того все время натянута. В качестве недостатка обозначим то, что механический натяжитель слабо натягивает, часто ломается и стоит недешево. Обратим внимание, что на машинах ВАЗ карбюратор и инжектор одинаковы в работе.

Работа гидравлического натяжителя зависит от передачи масла, которое выходит из схемы смазки двигателя. Такое решение конструкторов выгодно тем, что водителю не нужно самостоятельно регулировать работу цепной передачи.

Самый распространенный натяжитель – механический. Его недостаток в том, что мелкие частицы попадают в изделие, и плунжер начинает клинить. Механизм выходит из строя, и натяжение спадает.

Видео «Стук цепи на классике»

В этом видео рассматривается причина стука в двигателе и демонстрируется натяжение цепного привода.

В передней правой стороне двигателя автомобиля устанавливается натяжитель цепи грм ваз 2107. Основное назначение такого механизма заключается в натяжение цепи, которая в свою очередь в процессе эксплуатации вытягивается.

Работы по замене не представляют из себя ничего сложного и выполняются в течение короткого промежутка времени. Для замены натяжителя необходимо:

1. Открываем капот автомобиля и в моторном отсеке, торцовым ключом на десять отворачиваем два болта крепления натяжителя к блоку цилиндров и аккуратно снимаем его. Между натяжителем и блоком будет установлена уплотнительная прокладка. Проверьте ее состояние и при необходимости замените на новую.

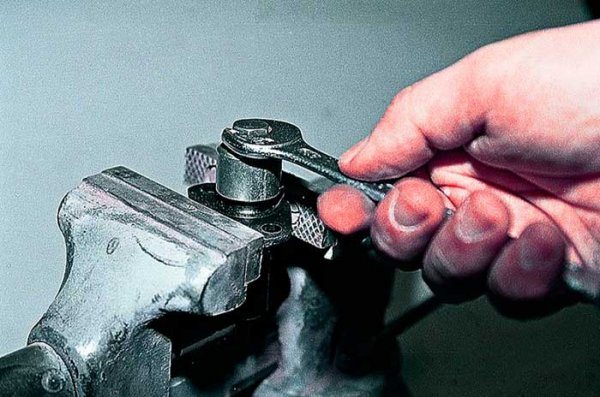

2. Сняв корпус натяжителя, зажимаем его в тисках и ключом на тринадцать отворачиваем центральную колпачковую гайку тем самым проверяем исправность цангового замка. При обнаружение поломки сухаря, необходимо заменить колпачок или сам натяжитель.

После проверки натяжителя и если требовалось его замены, можно приступать к установке. Перед тем, как его устанавливать, натяжитель необходимо зарядить, для этого утапливаем до упора плунжер и удерживая его в таком состояние, затягиваем колпачковую гайку.

Затяну колпачковую гайку, устанавливаем натяжитель на свое место и затягиваем болты его крепления. После чего проворачиваем на один оборот коленчатый вал, тем самым мы натянем цепь привода распредвала, после чего отпускаем колпачковую гайку, разряжая натяжитель и вновь ее затягиваем. На этом ремонтные работы по замене натяжителя цепи грм ваз 2107 завершены.

Иногда автолюбитель встречается с посторонними звуками, которые исходят из района передней крышки двигателя и напоминают своеобразное постукивание. Это может быть признаком того, что нужна замена успокоителя цепи. Успокоитель на модели ВАЗ 2107 необходим для смягчения колебаний цепи во время ее вращения. Если явно прослушивается цокот, металлическое постукивание, это значит, что успокоитель сильно износился и его необходимо срочно заменить. Еще одна возможная причина проблемы — цепь имеет слишком слабую натяжку. В этой модели автомобиля успокоитель находится слева, в передней части блока цилиндров. Используйте схему, которая прилагается к машине, чтобы точно определить место размещения заменяемой детали.

Замена успокоителя цепи на ВАЗ 2107 не является сложной процедурой. Каждый водитель сможет провести такую операцию самостоятельно, если учтет несколько важных пунктов. При самостоятельной замене детали нужно действовать так.

Длинный болт крепления устанавливается вверху, а короткий — внизу. Если болты имеют приличную степень износа, их необходимо поменять, иначе даже после замены успокоителя характерный постукивающий звук может остаться.

Если успокоитель попросту разлетелся на куски при движении, нужно извлечь все его составляющие. Иногда сделать это довольно сложно и приходится изобретать различные приспособления, чтобы достать обломки. В такой ситуации может выручить магнит, закрепленный на конце длинной проволоки. Сложите все извлеченные части вместе, чтобы определить, не осталось ли еще что-то внутри.

Не покупайте необходимые для замены детали на СТО — там они будут стоить в 1,5-2 раза дороже, нежели на авторынке и в специализированном магазине.

Как работает цепь ГРМ в двигателе ВАЗ-2107

Два вала, коленчатый и распределительный, соединяются. Между ними происходит синхронное вращение, когда запускается силовой агрегат. Механизм работы цепи нарушается, когда пропадает синхронность в работе валов. Причин на это может быть несколько. В результате падает мощность, ухудшается динамик и растет расход топлива. В результате нужно поменять натяжение цепи.

Так как цепь переносит большие нагрузки, то со временем она выходит из строя. Поэтому время от времени ее нужно регулировать и натягивать, иначе звенья станут перескакивать на шестернях, и работа цепи будет прерываться. Чтобы избежать таких неприятностей, производитель рекомендует регулировать цепное натяжение каждые 10000 км пробега.

Для чего осуществляется замена устройства

При продолжительной эксплуатации натяжитель цепи ВАЗ 2107 ослабевает(пружинка теряет свою упругость), что приводит к неправильной работе устройства. Это отражается негативно на работе двигателя, так как постепенно происходит смещение фаз газораспределения, что способствует повышенному разогреву и износу деталей цилиндро-поршневой группы.

Если выполнить натяжку цепи уже не представляется возможным, то возможно пора производить замену самой цепи или одного или обоих башмаков, но возможно, пришел в негодность только натяжитель цепи ВАЗ 2107 и получится обойтись только его заменой, без дорогостоящего ремонта. В материале рассмотрим вопрос о том, как заменить натяжитель цепи на автомобиле ВАЗ 2107, не затрагивая при этом башмак натяжителя.

Что потребуется для проведения работ

Чтобы заменить натяжитель на ВАЗ 2107, потребуется воспользоваться простыми инструментами:

Убедившись в наличии вышеперечисленных инструментов, можно приступать к проведению работ.

Сколько стоит новое изделие

Для ВАЗ 2107 подходит натяжитель от классических моделей ВАЗ, поэтому можно выбирать любой, который имеется на рынке. Средняя стоимость данного устройства составляет 600-700 рублей. Опытные водители рекомендуют отдать предпочтение устройствам Тольяттинского автомобильного завода, которые поставляются в синей упаковке. На упаковке имеется номер упаковщика, а также специальная наклейка, под которой имеется код. Если этот код отправить на номер, то поступит СМС-сообщение с подтверждением.

Важно знать! Приобретайте товар только в сертифицированных магазинах, чтобы избежать приобретения подделки.

Положительные отзывы получает также устройство марки «Пилот». Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот».

После того, как натяжитель цепи «Пилот» или штатный приобретены, можно переходить к процедуре замены. Преимуществом «Пилота» является тот факт, что это автоматический натяжитель цепи ВАЗ 2107, который самостоятельно регулирует поддерживает степень натяжения цепи на семерке.

Принцип замены изделия

Чтобы поменять изношенный натяжитель цепи на ВАЗ 2107 на новый, потребуется выполнить следующие действия:

Ремонт натяжителя на автомобилях Лада обычно не проводится, поэтому в случае, когда он перестает осуществлять натяжение, требуется его замена. Более детально процесс замены рассматриваемого устройства можно посмотреть на видео выше.

Источник

Почему цепь выходит из строя

Причины кроются в следующем:

1. Разряжение натяжителя. Если башмак не отщелкнул во время регулировки цепи, значит, застопорился плунжер. Нужно взять молоток и постучать по агрегату.
2. Отверните колпачковую гайку 13-м ключом.
3. Проверните шкив на несколько оборотов.
4. При максимальном сопротивлении коленвал остановится. Проводите напряжение.
5. Придерживайте вал, чтобы он не крутился в другую сторону. Подтяните колпачковую гайку.
6. Установите крышку ГБЦ.

Если проделанная работа не помогла, тогда нужно натянуть цепь.

Замена гидронатяжителя цепи ваз 21214 на механический

Проводим замену цепи натяжителя в автомобиле НИВА ВАЗ 21214. Проблема была в том, что при запуске двигателя некоторое время был слышен лязгающий звук металла об металл. Проблема оказалось в гидронатяжителе цепи, который сейчас ставится на двигатели Нивы, Нивы Шевроле, ещё оказался сломан успокоитель цепи. Машина относительно новая 2013 года выпуска, ролик снят в апреле 2014, пробег 21 тыс. км. В видео будет произведена замена на надёжный обычный механический натяжитель от фирмы Pilot (он при этом автоматический). Фирма даёт гарантию на него в 25 лет!

Когда нужно регулировать натяжение

Нагрузка на цепь оказывается максимальная, поэтому она выдерживает до 70-80 тысяч километров. Не забывайте регулировать через каждые 10-15 тыс. км. Если заметили, что появился грохот, тогда осматривайте систему раньше. Перед тем как отрегулировать натяжение, проверьте работу ГРМ. Проверяйте натяжение после ремонта системы на машине ВАЗ. Характерный шелест, который издает спавшая цепь, можно отличить сразу же. Послушайте, как под копотом работает мотор вхолостую. Добавьте обороты, и лишние звуки исчезнут. Это будет сигнал о том, что пора подтянуть натяжение.

Прежде чем приступать к регулировке цепи, подготовьте двигатель. Поставьте машину ВАЗ на горизонтальную поверхность и оставьте на ручнике. Затем подготавливаем двигатель следующим образом:

• рычаг оставьте в нейтральном положении (переключатель передач);
• с помощью ключа снимите крышку с двигателя;
• вместо старой прокладки на крышке поменяйте на новую.

Проделав такие шаги, хорошо будут видны детали ГРМ, в том числе и цепь.

Регулировать сам привод занимает мало времени. Но делайте это аккуратно и внимательно. Для работы приготовьте два ключа: рожковый 38-й и торцевой 13-й.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.

Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи. Важно, проверить натяжение цепи перед регулировкой клапанов.

Как самостоятельно натянуть цепь в машине ВАЗ

Система состоит из подпружиненного штока, цангового устройства и башмака. Торцевым ключом открутите колпачковую гайку. Перемещение башмака будет натягивать цепь. Топливный шланг нужно разъединить с кронштейном, который идет к карбюратору. В случае заедания штока, несколько раз не сильно ударьте молотком по гайке. Поверните коленчатый вал на пару оборотов рожковым ключом. Подлезать к гайке неудобно, тем более на инжекторе. Чтобы все-таки справиться с инжектором, найдите подходящий ключ. Поэтому проверните коленчатый вал через трансмиссию (стартер использовать нельзя). Заранее зафиксируйте машину на горизонтальной площадке. Приподнимите заднее колесо и включите 4-ю или 5-ю передачу, снимите с тормоза. Вращайте колесо на оборот или полтора до момента, когда почувствуете сопротивление, перестаньте крутить. В такой позиции оставьте рожковый ключ. Когда гайка натяжителя затянута, регулировка окончена. Поставьте назад крышку.

После того как все работы провели, заведите двигатель и проверьте результат. Если мотор работает исправно и лишних звуков не слышно, тогда больше менять ничего не нужно.

Источник

• ladaprofi.ru/vaz-2107/kak-pravilno-natyanut-tsep-na-vaz-2107.html
• 7vaz.ru/nastrojka/kak-natjanut-cep.html
• bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/kak-natyanut-tsep-na-vaz-2107.html
• zen.yandex.ru/media/vaganov/kak-natianut-cep-grm-vaz2107-5c87e133b48e4700af8e3e6c?utm_source=serp

Замена гидронатяжителя цепи ваз 21214 на механический

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) «Пилот» производства НПП «Родос». Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель — в одном из магазинов сети «За рулем» тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для «классики». В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.
