ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

Ваз обслуживание топливной системы, разборка бензонасоса, замена фильтров

Уход за системой

Система питания ваз 2114 — довольно надежная, но вместе с тем — хрупкая конструкция. При ее эксплуатации важно следить, чтобы все составляющие были надежно соединены друг с другом, трубы топливной магистрали не имели искривлений, а шланги — протечек.

Кроме этого, периодически (хотя-бы раз в год) следует демонтировать и очищать датчик горючего, расположенный в баке и соединенный с помпой.

Вызвано это тем, что он:

1. Отличается большой хрупкостью.
2. Подвергается перепадам температур.
3. Подвергается влиянию конденсата.
4. Активно окисляется при любой негерметичности системы.

Что же касается остального топливного тракта, то уход за ним заключается в использовании качественного горючего, периодической очистке, своевременной замене фильтров, а также промывке форсунок, производить которую необходимо не реже каждых 30.000 км.

Очистка топливной системы ваз 2114

Выполнить эту операцию можно практически на любом автосервисе, причем осуществляться она может двумя различными способами:

• промывкой специальным очистителем;
• очисткой ультразвуком.

Ни тот, ни другой способ не требует демонтажа форсунок или разборки топливной системы, что очень удобно. При этом, ультразвуковая очистка является более кардинальным решением — она может «вернуть к жизни» даже форсунки, не поддающиеся очистке специальной жидкостью.

В завершение стоит еще раз отметить очевидный факт — лучше своевременно проводить очистку и небольшой ремонт элементов топливной системы, чем впоследствии выполнять их дорогостоящую замену.

КАКОЙ БЕНЗИН ЛИТЬ В ВАЗ-2114?

Данная тема обросла разнообразными домыслами и спекуляциями, но мы попробуем расставить все по своим местам.

В техническом паспорте четырнадцатой указано, что двигатель автомобиля требует бензина АИ-95, и нет никаких оснований не доверять рекомендациям производителя.

Другое дело, что у многих автовладельцев, за длительный водительский стаж, накопились рациональные сомнения по поводу существования каких-либо серьезных отличий между 95-м и 92-м бензином. Масла в огонь добавило недавнее заявление главного инженера московского нефтезавода Абросимова А. А. о том, что у нас в стране не делают 95-го бензина, а всё что продается под его видом либо 92-й, либо неизвестно откуда привезенное топливо.

Как свидетельствуют отзывы владельцев ВАЗ 2114, пользующихся исключительно 92-м бензином, никаких неполадок с автомобилем за время срока службы из-за топлива не возникало, и смысла использовать более дорогой аналог они не видят. В прочем, окончательное решение о том, что лить в четырнадцатую, остается за вами.

Процесс замены бензонасоса ВАЗ 2114

1
. В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи. (О том как отсоединить клеме, читайте в статье: «Замена аккумулятора на ВАЗ» пункт 1)
2

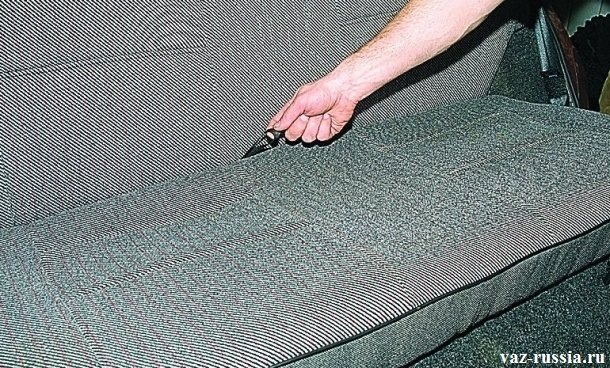

. Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

3
. После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

Примечание! Лючок находится практически в самом центре, в том случае если вы его не найдёте то возможно об у вас спрятан под шумоизоляционным материалом, в таком случае попробуйте найти надрез возможно где ни будь он уже был сделан заранее для беспрепятственного доступа к бензонасосу, а если надрез найден не будет то в таком случае аккуратно ножом отрежьте именно в том месте где находится бензонасос часть шумоизоляционного материала для доступа к нему!
4
. Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

5
. Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

6
. Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

7
. Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

8
. После чего извлеките двумя руками топливный насос из бака автомобиля.

Примечание! Насос извлекайте очень аккуратно и всегда помните о том, что поплавок который так же крепится к этому насосу находится во внутренней части бензобака и поэтому после вытаскивания топливного насоса, чуть его поверните на бок чтобы прошёл этот самый поплавок!
9
. И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

Примечание! Обратите своё внимание когда насос будет снят, чтобы во внутренней части бака ничего не осталось, в том случае если внутри бака останется стакан-накопитель, тогда его извлеките от туда и установите его либо на старый, либо (если он в хорошем состоянии) на новый насос, либо вообще выкиньте!
Установка:
Установка нового насоса, происходит в обратном порядке снятию.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы
Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

ПРОФИЛАКТИКА ТОПЛИВНОЙ СИСТЕМЫ ВАЗ-2114

Профилактика, как правило, сводится к регулярной очистке, и, в случае необходимости, замене фильтра бензонасоса и главного фильтра топливной системы.

Также раз в 25-30 тыс. км. необходима чистка форсунок, которая выполняется исключительно на СТО. Существуют два метода чистки форсунок, ни один из которых не требует их демонтажа:

1. Чистка ультразвуком;
2. Чистка специальной промывочной жидкостью.

Наиболее эффективной и дорогостоящей является ультразвуковая чистка, которая дает возможность вернуть к жизни даже сильно износившиеся форсунки.

Берегите свой автомобиль!
