Список автомобилей с панорамной крышей. 15 вариантов

Скачать PDF

Довольно трудной задачей будет составить полный список автомобилей с панорамной крышей. Дело в том, что практически любая уважающая себя автокомпания предлагает клиентам вариант с обзором неба – не в базовой комплектации, конечно. При этом практически любое авто высокого класса может быть доукомплектовано таким заманчивым девайсом. Потенциальным владельцам моделей предлагается выбор: воспользоваться возможностью установки (за дополнительную оплату) или же оставить в покое металлическую крышу.
Выбор удобный и весьма конструктивный, так как никто никого не напрягает, а если клиент по прошествии некоторого времени вдруг захочет передумать, то бац – и панорамная крыша стоит вместо привычной железки, пусть даже и оборудованной люком. Другое дело – целесообразность и необходимость подобных нововведений.

Список автомобилей с панорамной крышей, предлагаемый ниже – это те, которые найти на просторах родины проще всего, а их стоимость может быть признана относительно невысокой. Некоторые из моделей уже не выпускают, а некоторые продолжают свое шествие по просторам различных стран, в том числе и России.
Toyota Verso
: Комплектация Престиж Панорама, в основе – максимальное исполнение прежнего Престижа. Доступна такая версия только для 5-местных авто. Некоторые придираются к терминам, считая, что в комплект входит всего лишь панорамный люк. Но его размеры – 2340 на 1280 миллиметров, во всю длину и почти на всю ширину салона, все же относят данную конструкцию к семейству панорамных крыш.

Сильно дешевой модель не назовешь – точка отсчета почти в 22000 баксов доступной покажется не так уж и многим. Но такая машинка в исполнении Toyota со всем фаршем и гарантией качества того стоит.

Nissan X-Trail: Этот японский концерн оснастил свой внедорожник панорамой совсем недавно, и только версии SE+, LE и LE+, то есть наиболее дорогие. Панорама в видении фирмы Nissan двухстворчатая: задняя половина стационарная, передняя сдвигается под нее. Плюс тонированные стекла, фальшпотолок с электроприводом и дефлектор для снижения шума при открытой панораме. Цена удовольствия – аналогичная предыдущему номеру в списке.

Из моделей этой же компании можно упомянуть еще Nissan Lafesta

. Однако тут уже нас мучают сомнения: производитель декларирует конструкцию, как крышу, но размеры ее для этого недостаточно велики – 1500 х 800 мм. Так что, к панорамным крышам данное усовершенствование можно отнести условно.
Honda:
У компании достойны упоминания старые модели – Honda Stream, Honda Civic и Honda Airwave. В последние годы почему-то от панорамы производитель отказался. Наверное, в связи со снижение спроса на подобные игрушки, некоторыми признаваемые неудобными и нефункциональными. Но старые выпуски моделей вполне себе на ходу, поддерживают репутацию изобретателя и доступны, начиная с 10000 у.е.
Peugeot:
Французы устанавливали панорамную крышу еще на 307 модели – и большинство владельцев авто остались удовлетворены их предложением. Продолжили они эту политику и в Peugeot 308, в комплектациях, правда, только Premium и Premium Pack.

Надежность стекла краш-тесты приравнивают к крепости металлического потолка. Правда, вот как на счет осколков и утраты жесткости верхней кузова? Цена на модели будет пониже, чем у японцев, но тоже не копейки.

Итоги:

Подводя итоги всему вышесказанному, можно отметить, что список автомобилей с панорамной крышей довольно длинный, хотя в последние годы имеет тенденцию к сокращению. Как всякая устаревшая и нецелесообразная фишка, данная конструкция, безусловно, прошла уже свой пик популярности, и ныне подобным изобретением потенциальные владельцы интересуются все меньше.

Источник

Миф первый: это небезопасно

Согласно ему, при аварии кузов автомобиля с панорамной крышей не так прочен, как традиционная металлическая конструкция. К тому же мало приятного и в осколках стекла, которые сыплются на голову.

Реальность:

это справедливо только для люков и панорамных крыш, установленных кустарным способом. Корни подобного заблуждения восходят к первым попыткам гаражных умельцев ставить люки на обыкновенные Жигули, вырезая под них дырку простой пилой-болгаркой. Не пытайтесь повторить этого! Лучше купите машину с панорамной крышей в автосалоне: производитель еще на стадии проектирования просчитывает последствия установки такой конструкции, что позволяет сохранить силовой каркас кузова неизменным. Сама установка крыши происходит непосредственно на конвейере, с соблюдением всех технологических требований, а в ее конструкции используется специальное стекло, которое при разрушении не травмирует пассажиров.

Чистка панорамной крыши и сливных водостоков

Как устанавливают крыши Webasto на заводе Nissan в Санкт-Петербурге

Плюсы и минусы панорамной крыши в авто

Авто-инженеры не перестают удивлять автовладельцев новинками и предлагать все новые решения для более комфортной езды. Пожалуй, каждый знаком с таким элементом, как люк в машине, однако панорамные крыши отличаются от привычных «форточек», так как они занимают львиную долю «потолка» транспортного средства.

Смотрятся они очень стильно, а водитель и пассажиры могут наслаждаться видами благодаря увеличенному обзору. Если кому-то надоело смотреть на красоты природы или человек просто чувствует себя некомфортно, то прозрачную крышу можно закрыть специальной шторкой – фальшпотолком. Такая занавеса может быть оборудована электроприводом или закрывается вручную. Но, как многие полагают, стекло есть стекло, и оно просто не может быть более удобным или таким же безопасным, как металлическая крыша. Так ли это? Чтобы разобраться рассмотрим основные опасения автовладельцев.

Nissan X-Trail

Прозрачная крыша этого автомобиля выполнена из высокопрочного закаленного стекла. Есть люк, который открывается под углом, либо сдвигается в сторону. Подобное конструкторское решение позволяет не только насладиться панорамными видами во время поездки, но и делает путешествие максимально комфортным.

Все узлы и агрегаты внедорожника адаптированы под суровые дорожные условия. Автомобиль оснащен мощным генератором, усиленными амортизаторами и подвеской. Особое внимание конструкторы этой модели уделили шумоизоляции. При покупке можно выбрать комплектацию с обогревом руля, передних сидений, ветрового стекла.

Действительно ли стеклянная крыша небезопасна и ухудшает прочность всего кузова

Прежде чем объяснить, что данное опасение совершенно беспочвенно, стоит задаться вопросом, а из чего сделано лобовое стекло? Если машина попадет в аварию, несколько раз перевернется или в «лобовуху» прилетит кирпич, неужели человек не пострадает? Но, почему-то сложилось мнение, что именно люк или панорамная крыша может стать причиной того, что автомобиль скрутит в гармошку, а на водителя обрушится дождь из осколков.

Подобное заявление может иметь под собой основу только в том случае, если стеклянный элемент был добавлен в конструкцию авто кустарным методом (что, кстати, запрещено законом, как раз из-за мер безопасности). Например, владелец Жигулей вооружился болгаркой, вырезал отверстие в крыше и установил в него первое попавшееся под руку стекло. В этом случае он нарушил прочность всего кузова и обрек себя на риск того, что даже при незначительном повреждении «стильный» люк навредит его здоровью.

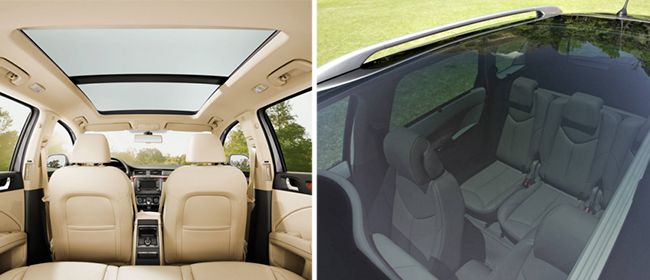

Что собой представляет заводская панорамная крыша

В реальности подобные элементы могут быть установлены в конструкцию авто только на заводе. При этом расчеты прочностных характеристик одной и той же машины с панорамной крышей или без нее будут значительно отличаться еще на стадии проектирования. Это означает, что силовой каркас авто не становится более хлипким, если в него добавлен стеклянный элемент.

Не менее важный момент – это материал из которого изготавливается стекло. Многие удивятся, но он не просто не уступает по своей прочности «лобовухе», а наоборот превосходит ее (и по толщине, и по характеристикам). Это стало возможным благодаря составу стекла, которое представляет собой «сэндвич» из пяти слоев:

Вся конструкция проходит процесс прессовки и сушки при экстремально высоких температурах. В итоге изделие становится однородным и очень крепким. Толщина панорамного стекла составляет 7,5 мм. По краям оно утолщено до 9 мм.

Полезно! Панорамная крыша герметична, поэтому не стоит опасаться, что через нее в непогоду начнет сочиться вода. Такое возможно только при кустарной установке люка.

Металл, по сравнению с таким стеклом можно назвать более хрупким материалом. Кроме этого, он довольно жесткий. Если машина попадет в аварию, то и металл и стекло деформируются, но не разобьются.

Миф второй: в непогоду через люк в салон может попадать вода

Реальность:

опять же, такое возможно лишь при кустарной установке люка сомнительного происхождения, которую сейчас практически никто не делает. Панорамные крыши, установленные на заводе, полностью герметичны, что гарантируется обязательными тестами в дождевых камерах на этапе проектирования. Фактически по своей герметичности люки и панорамные крыши, установленные непосредственно на конвейере, ничем не уступают обычным металлическим крышам и сохраняют эти свойства с течением времени.

Если повредить панорамную крышу, то будет ли ремонт дороже

В этом случае снова вспомним, что этот элемент может деформироваться, но не разбиться. Поэтому если вмятина на крыше не режет глаза, то нет необходимости сразу бежать в автосервис (стекло не подвержено коррозии, поэтому не придется опасаться, что вокруг дефекта начнет расползаться ржавчина).

Сам ремонт конечно обойдется недешево. Но, нужно понимать, что если на авто рухнула глыба льда, то скорее всего, повредился весь кузов. Соответственно, независимо от наличия стекла или металла на крыше авто, придется выполнять дорогостоящие процедуры по восстановлению силового каркаса машины.

Полезно! Дороже всего обходится механизм, отвечающий за движение стекла.

Если с мифами и реальностью мы разобрались, то пришло время сказать и об остальных достоинствах таких современных разновидностей люков.

Добавленный вес к автомобилю

Производители автомобилей прилагают максимум усилий, чтобы уменьшить вес своих автомобилей, поскольку это даёт приемущества, когда речь идет об ускорении, торможении и экономии топлива. Там, где это возможно, они также стараются расположить тяжелые предметы (например, двигатель, коробку передач и топливный бак) как можно ниже, чтобы улучшить устойчивость и управляемость автомобиля.

Поэтому специалистам не нужно напоминать, что стеклянная крыша весом более 100 кг, проходящая через самый верх автомобиля, — не самая лучшая идея. Причина, по которой они весят так много, заключается в том, что стекло чертовски толще и тяжелее, чем стальные или алюминиевые кровельные панели, не говоря уже о всех необходимых дополнительных арматурных стержнях, электродвигателях и дренажных каналах.

Думайте об этом так. Наличие панорамного люка на вашем автомобиле может быть равнозначно наличию дополнительного пассажира в вашем автомобиле — и это практически навсегда.

Преимущества панорамной крыши

Прежде всего, наличие такого элемента делает поездку более интересной. Пассажиры могут насладиться красивыми видами, посмотреть на пролетающий самолет или звездное небо. Человек перестает ощущать себя в железной коробке и ему проще расслабиться.

Кроме этого, панорамная крыша:

Казалось бы, все хорошо, но дыма без огня не бывает. Поэтому будет справедливо сказать и о недостатках таких элементов.

Citroen C3 Aircross

Модель выделяется из потока благодаря смелому и свежему дизайну. В конструкторе С3 Aircross доступно порядка 90 различных цветовых комбинаций.

Стоит выделить наличие климат-контроля, 16-дюймовых легкосплавных дисков Matrix, сенсора дождя и новомодной технологии Mirror Screen. Последняя предназначена для тесной интеграции со смартфонами.

Правда ли возникают проблемы с обогревом стекла

Это действительно так. Чаще всего проблемы появляются во время высокой жары, или, наоборот, в условиях отрицательных температур. Если оставить такое авто на стоянке в жаркий летний денек, то салон уже через 10 минут превратится в адское пекло. Даже при условии закрытых шторок, многослойности элемента и наличия тонирующего материала в составе, стекло довольно сильно нагревается (так как обладает высокой теплопроводностью) и долго остывает. Зимой ситуация меняется в обратную сторону. Стекло обледеневает и все время остается холодным.

Важно! Зимой стекло в крыше покрывается слоем льда. В процессе езды он постоянно трещит. Не каждому будет приятно слышать такие звуки над головой.

Из-за этого, автовладельцам приходится использовать систему кондиционирования на более мощных режимах. Это в свою очередь приводит к повышенным затратам энергии (а соответственно и топлива) и времени на обогрев. Но, даже это не позволяет решить проблему. Дело в том, что инженеры продумали прочность и остальные характеристики стекла. Но, они не позаботились о том, чтобы в машинах с панорамными люками были установлены другие, более мощные системы кондиционирования. Поэтому в таких авто стоят стандартные печки и вентиляторы, которые рассчитаны только на металл с толстым слоем утеплителя.

Есть у таких стекол и еще один недостаток – стоимость. Если сравнить два одинаковых авто в одной комплектации, с одной лишь разницей – в наличие панорамной крыши, то их цена будет значительно отличаться. За упрочненный каркас и высокопрочную «форточку» придется доплатить.

Также не стоит забывать, что стекло имеет свойство пачкаться. Если на «лобовухе» присутствуют стеклоочистители, то панорамная крыша лишена таких элементов. Соответственно живописная картина неба над головой может быть легко испорчена пролетающей птичкой, поддавшейся зову природы. Чтобы не смотреть всю дорогу на растекающиеся фекалии придется каждый раз останавливать авто и вытирать стеклянную поверхность.

Что это за стекло такое интересное?

Специальное автомобильное стекло прозрачных крыш Cielo (производитель — компания Pilkington®) — это неорганический продукт совместного плавления неорганических веществ и металлов, охлажденный до твердого состояния без кристаллизации. Это соединение кремнезема с окислами различных металлов, получаемое при высокой температуре (1000–1500°С) с последующим переохлаждением (мгновенным охлаждением) получившегося расплава в виде твёрдого аморфного материала.

Для приготовления прозрачного стекла используются кремний (кварц или песок), сода, глауберова соль и поташ, известняк, углекислый и сернокислый барий, окись алюминия, свинца и цинка, селитра, а также борная и фосфорная кислоты.

Характерный цвет (тонировку) придают стеклу введение в расплав небольшого количества железа и марганца (желто-бурый), окиси меди и хрома (голубой и зелёный).

Все эти вещества в небольших пропорциях вносятся в плавильные печи, откуда стеклянная масса поступает на линию изготовления стеклянных заготовок пластин стекла.

На этом этапе важную роль имеет такое свойство стекла, как его аморфность. Дело в том, что кроме общеизвестных твёрдого, жидкого, газообразного и плазменного агрегатных состояний вещества, существует ещё одно – аморфное. Аморфное вещество, коим является стекло, занимает промежуточное положение между жидким и кристаллическим веществами. Стекло не плавится при нагревании, как делают кристаллические вещества, а размягчается, последовательно переходя из твёрдого состояния в пластическое, а затем в жидкое. Как раз это свойство и используется при изготовлении изогнутых пластин стекла для прозрачной крыши “Cielo®”.

На этом этапе пластина стекла получает выпуклую форму, близкую к бифокальной, “раскатывается” в мягком состоянии до получения необходимых толщин и подвергается необходимой термообработке.

Подобная технология позволяет получить пластину из стекла, обладающего следующими свойствами:

• Себестоимость конечного продукта – прозрачного сэндвича с пластинами, изготовленными по такой технологии, снизилась до себестоимости обычного триплекса.
• Стекло в пластине имеет заданную ориентированную микро- и макроструктуру.
• Наружный и внутренний слои пластины стекла обладают повышенной прочностью.
• Сопротивление стекла пластин крыши “Cielo®” на разлом составляет 110-140 МПа (Н/мм2) в зависимости от толщины и участка пластины (Справка: у обычного стекла сопротивление на разлом составляет 40 МПа (Н/мм2)).
• Пластина стекла принимает форму, с точки зрения Сопротивления Материалов, близкую к идеальной.
• Повышенная удельная прочность материала изделия.
• Высокая жёсткость
• Химическая стойкость. Ни один из встречающихся в природе растворителей не в состоянии оказать химическое воздействие на стекло прозрачной панорамной крыши “Cielo®”. В то же время, ни одно автомобильное лакокрасочное покрытие не может сравниться по химической стойкости с этим стеклом.

Достоинства

Безусловно, панорамная крыша сразу выдает класс автомобиля. На российских машинах и бюджетных иномарках невозможно встретить подобный тип остекления, который шел бы в сборке автомобиля.

Панорамная крыша: стиль, вкус, комфорт

Изучив большое количество отзывов о том, нужна ли панорамная крыша в автомобиле, можно сделать следующий вывод – машина с таким остеклением считается престижной. Для кого-то это может стать решающим фактором при покупке автотранспортного средства.

Плюсов, помимо статуса автомобиля, которые озвучиваются на профильных форумах много.

Возможность любоваться красивой природой

Например, при путешествии в горах, где очень много красивых пейзажей. В современных мегаполисах огни ночного города тоже очень эффектно смотрятся в панорамное окно.

Приятно любоваться открывающимися видами и чувствовать себя в салоне, как на природе

Стильный экстерьер

Внешний вид машины очень сильно меняется, если она оборудована панорамной крышей.

Эстетичность такого остекления заслуживает самых высоких похвал

Больше света

Это актуально даже в умеренном поясе, что уж говорить о северных широтах. Возможно на юге страны, где и так много солнечного света, приходится активно прятаться от солнца. А там, где большую часть дневного времени темно и пасмурно, такое остекление может стать тем самым глотком свежести и хорошего настроения.

Большое количество света – и хорошее настроение вам обеспечено

Увеличение пространства

Как правило, дополнительное панорамное окно, зрительно увеличивает объем салона. Машина как будто становится более просторной, вместительной. Такое оснащение автомобиля дарит ощущение легкости и повышенного комфорта.

Панорамная крыша начинается у водителя и заканчивается над макушкой заднего пассажира

Лучший обзор

В некоторых случаях дополнительное окно позволяет увеличить обзор дорожной ситуации. Это может касаться моментов, когда светофоры или другие дорожные знаки висят высоко над дорогой.

Прозрачные панорамные крыши автомобилей позволяют увеличить зрительный обзор

Шумоизоляция

Не будем забывать и практической составляющей. Так как стекло толще металла на крыше и обладает большим шумопоглощением, шумоизоляция ТС автоматически становится лучше.

Шумоизоляция салона при закрытом люке — просто отменная

Прохлада

Владельцы такого аксессуара могут не включать кондиционер даже жарким летом. За счет подсоса воздуха в салон при приоткрытом люке, в машине не жарко даже во время неспешной езды.

Мгновенно проветрить машину с помощью открытого люка – самое то!

Разберёмся с терминами

По традиции прозрачная панорамная крыша у автомобилей PEUGEOT имеет имя собственное (кстати, запатентованное) — название “Cielo™”, образованное от французского слова ciel (произносится «СьЕль», переводится – «небо»).

Однако, как в печати, так и при обычном общении, используется целая гамма её характеристических названий:

• Стеклянная крыша
• Стеклянный фонарь (вероятно, по аналогии с авиацией)
• Панорамная крыша
• Окно в потолке

..и многие другие.

Дабы не вызывать сомнительных ассоциаций при употребления слова “стекло”, в названии прозрачной крыши от упоминаний о нём следует отказаться, тем более, что комбинация материалов, из которых выполнена крыша “Cielo™”, как по физическим свойствам, так и по химическому составу, не имеет почти ничего общего с привычным нам оконным или бутылочным стеклом.

Правильным общеупотребительным названием крыши “Cielo™” следует считать словосочетание “прозрачная панорамная крыша”, которое наиболее верно отражает суть данной части автомобиля. Именно по этой причине, в дальнейшем, мы с Вами, наряду с официальным названием “Cielo™” будем использовать исключительно этот термин – Прозрачная Панорамная Крыша.

Итоги

Итак, во всех отзывах на тему нужна ли панорамная крыша в автомобиле, фигурируют как положительные, так и отрицательные моменты. Для кого-то все минусы обладания авто с панорамным остеклением может перевесить один единственный плюс. А кто-то принципиально не готов переплачивать за возможность выделиться. Поэтому каждый делает выводы сам.

А как считаете вы, стоит ли покупать автомобиль с панорамной крышей?

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник

Kia Soul

Топовая комплектация автомобиля оснащена панорамной крышей, адаптивным круиз-контролем и вентиляцией передних сидений. Прозрачная крыша в этом автомобиле значительно увеличивает размер салона и создает ощущение безграничного интерьерного пространства.

При этом в салоне будут установлены сенсорный экран мультимедийной системы диагональю 10”, система слежения за слепыми зонами, премиальная аудиосистема, а также бортовой компьютер с цветным дисплеем.

Особенности, достоинства, недостатки панорамной крыши

Лет тридцать назад на российских дорогах редко можно было встретить иномарку. А «Лада» с люком в крыше воспринималась большинством как признак элитарности. Сегодня точно такой же статус приписывается автомобилям, оснащённым панорамной крышей, однако постепенно такая комплектация перестает считаться экзотикой.

Строго говоря, панорамное остекление является логическим продолжением эволюции автолюков, средством расширения функционала последнего.

Если основной задачей классического люка является возможность вентиляции салона, то панорамная крыша дарит автовладельцу возможность наслаждаться ощущениями, близкими к «кабриолетным», и сточки зрения эстетики, и по уровню освещённости салона.

А если её всё-таки захотелось закрыть?

Прозрачная панорамная крыша “Cielo®” закрывается изнутри автомобиля многостворчатой шторкой с электрическим приводом. Качающаяся кнопка переключателя, управляющего электроприводом шторки на автомобилях PEUGEOT удобно расположена на консоли между креслами водителя и переднего пассажира.

Шторку можно закрывать как в ручном, так и в автоматическом режиме:

В ручном режиме следует отклонить вперёд (или назад) кнопку переключателя, не преодолевая при этом точку сопротивления. Шторка остановится, как только Вы отпустите выключатель.

В автоматическом режиме следует отклонить вперёд (или назад) кнопку переключателя, преодолев точку сопротивления. При первом нажатии шторка полностью открывается или закрывается. При повторном нажатии шторка останавливается.

Электрический привод многостворчатой шторки снабжён автоматической защитой от защемления. Если при закрывании в автоматическом режиме, либо в конце хода шторка встречает препятствие, она останавливается и частично отходит назад.

Кроме этого, многостворчатая шторка обладает ещё целым рядом преимуществ:

• Бесшумный электропривод
• Подвеска створок шторки “плавающая”, не допускающая перекосов и заеданий, а также практически исключает трение о соседние части отделки салона
• “Карточное” складывание створок по принципу “одна над другой”, обеспечивающее компактную укладку створок шторки. Уменьшение высоты салона, например, у 3008 Allure относительно 3008 Access практически отсутствует.

Материал створок шторки – карпет, обладающий рядом интересных свойств:

• Гасит звуковые колебания
• Высокие теплоизоляционные свойства
• Гашение вибраций
• Антисептическая пропитка
• Отсутствие запахов при нагреве
• Не поддерживает горение

Особенности конструкции

Существуют три разновидности панорамных крыш:

Во всём остальном конструкция автомобилей с панорамной крышей не отличается от базовой комплектации. Впрочем, это не означает, что задача оснащения автомобилем этим дополнительным элементом сводится к вырезанию дырки и размещением в ней стекла с рамой.

Проектирование панорамной крыши отождествляется с начальной стадией создания автомобиля, причём наибольшее внимание уделяется вопросам безопасности. Разница между металлом и стекло – огромная, поэтому перед инженерами стоит нелёгкая задача обеспечить конструкции прочность, сравнимую с металлическим верхом. Разработки ведутся на базе многочисленных тестов, непременной составляющей которых является проверка целостности стекла при опрокидывании машины.

Как оказалось, лучших результатов удалось добиться, когда конструкция стеклянной крыши состоит из нескольких разнородных элементов, с различающимися физическими характеристиками, включая прочность. В современное панорамное остекление крыши «сэндвичного» типа нередко интегрируют фотоэлементы. Такие встроенные солнечные батареи позволяют снизить нагрузку на бортовую электросеть, которая, к слову, с каждым годом становится всё ощутимее.

Важной характеристикой верхнего стекла является способность противостоять ультрафиолету. Не будь у такой крыши защитного слоя, автомобиль в дневное время превратился бы в разжаренную печку, а с задачей охлаждения салона не смогла бы справиться самая мощная климатическая система.

Другим важным нюансом, который учитывается при разработке панорамной крыши, является способность минимизировать деформацию кузова при ДТП. Обычно крыша является неотъемлемой частью силовой структуры автомобиля и проектируется таким образом, чтобы взять на себя часть работы по гашению энергии в результате столкновений. Но металл – достаточно пластичный материал, в отличие от стекла, которое при любых ухищрениях остаётся жёстким из-за фиксированной кристаллической структуры. И если панорамное остекление занимает большую часть крыши, при ударе верхняя часть автомобиля уже не способна гасить деформацию так же, как если бы она была цельнометаллической.

Один из способов решения проблемы – проектирование стеклянной части конструкции таким образом, чтобы она как можно меньше отвечала за сопротивление деформации, делегируя эти функции на металлическую часть крыши. В этом случае удаётся частично компенсировать снижение прочности верхней части автомобиля.

Было бы ошибкой полагать, что панорамная крыша состоит исключительно из стекла. На самом деле её конструкция довольно сложна. Многие современные модели состоят из двух стеклянных панелей, которые могут сдвигаться по отношению друг к другу наподобие шкафа-купе, предоставляя возможность получения над головой открытого пространства либо в передней части машины, либо сзади.

Здесь конструкторам и автодизайнерам есть где разгуляться: разновидностей панорамных крыш существует великое множество, хотя общая схематика таких элементов практически идентична.

Схематично такая конструкция состоит из следующих элементов:

Существует несколько разновидностей такой шторки. Самая простая, устанавливаемая в недорогие машины, имеет ручной привод, перемещаясь по направляющим с помощью мускульной силы. Такая конструкция, к примеру, используется на Пежо 308, позволяя существенно снизить стоимость владения таким дополнительным автоаксессуаром. Аналогичный механизм закрытия шторки используется и в Opel Astra. Впрочем, единственным недостатком такого бюджетного варианта можно назвать необходимость тянуться к рукоятке шторки и прилагать небольшие усилия для её сдвига.

В более дорогих комплектациях привод электрический. Это, безусловно, удобнее, но с практической точки зрения ненамного, ведь в этом случае конструкция усложняется, появляется необходимость использовать дополнительный электромотор, обеспечить подвод проводов, да и сама рама становится более громоздкой.

Строго говоря, уменьшение высоты салона – общий недостаток всех автомобилей оборудованных панорамной крыше, и если для среднестатистического пассажира это некритично, то люди высокого роста могут испытывать значительный дискомфорт из-за уменьшения полезного пространства.

Если говорить о самом стекле, то оно представляет собой усовершенствованный триплекс. Правда, триплекс не слишком точное название – в действительности сэндвич состоит из пяти слоёв. Наружные стёкла с обеих сторон изготовляются из особо прозрачного материала толщиной порядка 8 мм., отвечая за чёткость передачи наружной картинки. Между ними расположены два слоя, произведённых из специального полимера, снаружи которых устанавливают тонировочную плёнку. Отметим, что все конструкции имеют сложную немного искривлённую (выпуклую) форму, поскольку плоских крыш сегодня не встретишь – это ухудшает аэродинамику машины.

Сильное ударное воздействие на такой слоёный пирог приводит к тому, что осколки, будучи склеены с полимером, не разлетаются, то есть стекло остается цельной конструкцией, хотя и испещренной трещинами.

Кстати, триплекс способствует улучшению шумоизоляции салона, да и у чистого стекла она гораздо лучше, чем у металла. А вот низкую теплоизоляцию такой конструкции к достоинствам никак не отнесёшь, хотя благодаря этому запотеваемость верхнего стекла намного меньше, чем у лобового.

Для чего сделано именно так?

Такая конструкция стекла имеет собственное название – модифицированный триплекс. Название “триплекс” происходит от латинского слова triplex – тройной. Изначально триплекс представлял собой трёхслойное безосколочное стекло, состоящее из двух пластин (листов) стекла и соединительного слоя между ними в виде склеивающей полимерной плёнки. Прозрачная панорамная крыша Cielo® имеет конструкцию “модифицированный триплекс” и отличается от обычного триплекса тем, что находящаяся между пластинами стекла полимерная поликарбонатная плёнка является не склеивающим, а упрочняющим элементом конструкции. Склеивающие же функции возложены на специальный пластичный и термостойкий полимер, соединяющий поликарбонатную плёнку со слоями стекла.

При использовании в качестве соединительного слоя поликарбонатной плёнки модифицированный триплекс изготавливают следующим образом: плёнку, с нанесённым на обе её стороны жидким полимером помещают между пластинами стекла, затем полученную заготовку склеивают, подвергая её прессованию под давлением 1.8 – 2.0 × 106 Н/ м2 при температуре, на 20 – 40°С выше температуры полимеризации склеивающего полимера.

Получившаяся конструкция обладает следующими свойствами

• Улучшенная теплоизоляция
• Улучшенная звукоизоляция
• Высокая прочность
• Высокий модуль упругости
• Небольшая масса
• Высокая жёсткость
• Отсутствие возможности расслоения
• Высочайший уровень безопасности

Разница между люком и панорамным остеклением

И тот, и другой элемент способствуют поступлению большего количества света в салон, однако их конструктивные характеристики по большей части различаются.

Но если говорить о главном различии, то оно заключается в размерах: люк заведомо мельче, а панорамная крыша может занимать практически всю верхнюю поверхность кузова.

Второе отличие имеет конструктивные корни: люк, как правило, может пропускать свет, а может устанавливаться в положение, при котором он становится непрозрачным. Панорамная крыша, хотя тоже может сдвигаться, но её способность пропускать наружный свет от этого никоим образом не меняется. Но и в том, и другом случае имеется возможность регулировать поток наружного воздуха, проникающего в салон при открытии стеклянных панелей.

Обычно люк также изготавливается из стекла, но требования по прочности к нему существенно меньше. Встречаются также люки из непромокаемой ткани – небольшая площадь каркаса позволяет и такие излишества. У панорамной крыши такая возможность напрочь отсутствует.

Люк в принципе можно установить на любой автомобиль, а вот панорамное остекление – только на тот, конструкция которого предполагает данную опцию. Наконец, стоимость монтажа люка не идёт ни в какое сравнение с ценой установки панорамного остекления.

Люк

Впервые люк на крыше автомобиля был предложен немецким производителем Webasto, в 1930 году. Изначально люки открывались вручную и выполняли функцию отверстия для подачи свежего воздуха в салон машины. В 1960 году компания провела модернизацию и люки стали открываться с помощью электроники.

В те годы подобное решение было более чем актуальными, поскольку о кондиционерах, а тем более о системах климат-контроля можно было лишь мечтать.

На сегодняшний день автомобильные люки бывают разных форм, размеров и стилей со своими положительными и негативными качествами.

Подъёмный люк.

Самый популярный тип для установки в «домашний условиях». У таких люков задняя сторона стекла поднимается при помощи рычага, поворотной ручки или кнопки. На новых авто подъемные люки довольно редкое явление. Однако в 80-х годах прошлого века они пользовались огромной популярностью у разных производителей. Даже экспортные варианты ВАЗов частенько ими оснащались.

Плюсы

• низкая себестоимость и возможность самостоятельной установки.

Минусы

• не имеет солнцезащитной шторки, выполняет роль вытяжки и часто протекает.

Интегрированный сдвижной люк.

Сдвигается в пространство между крышей и обивкой потолка. Управляется либо поворотной ручкой, либо с помощью электроники. Подобный тип люков до сих пор активно применяется в автомобилестроении.

Плюсы

• как правило, имеет солнцезащитную шторку и открывается в двух направлениях.

Минусы

• «съедает» пространство над головами задних пассажиров, ухудшает аэродинамику (из-за врывающегося потока воздуха в открытом положении) и часто протекает.

Cдвижной люк.

Данный тип люка представляет собой стеклянную (как правило) крышку, задняя кромка которой поднимается, а стекло полностью сдвигается назад, размещаясь над крышей машины. Привод может быть механическим (поворотная ручка) или электрическим. Сегодня такие люки являются редкостью. Пик популярности такого типа люков был в середине 2000-х, когда данные люки использовались в топовых комплектациях Audi A3 и BMW 3-й серии.

Плюсы

• не «съедает» пространство над головой и в меньшей степени влияет на аэродинамику (в сравнении с предыдущим типом).

Минусы

• очень часто засоряются дренажные каналы.

Двойной сдвижной люк.

Состоит из двух последовательно расположенных стекол, передняя часть которых сдвижная, а задняя – глухая (также не редко встречается и сдвижная). Ранее данный тип люков широко применялся в Mercedes E-class (W211) и Subaru Outback.

Плюсы

• хорошая альтернатива панорамному люку, которая меньше влияет на жесткость кузова.

Минусы

• часто можно встретить отсутствие солнцезащитной шторки; требует дополнительного ухода (в варианте с двумя открывающимися лючками).

Складной люк-каркас.

Обычно данный тип люков обтянут водонепроницаемым материалом, который при открытии сдвигается назад и складывается гармошкой в конце проема. Такие люки давно вымерли, но нечто подобное используется сегодня на суперкарах Bugatti или Lamborghini.

Плюсы

• простота и необычность.

Минусы

• очень высокая вероятность протекания; необходим щепетильный уход; не пригоден для всесезонной эксплуатации машины.

Cкладная крыша.

Аналог складному люку, но только тут открывается все пространство над головой. Складная крыша применяется на имиджевых Fiat 500 и Citroen DS3. Плюс лишь один – ощущение пребывания в кабриолете. Минусы аналогичны складному люку.

Панорамный люк.

На сегодняшний день данный тип практически вытеснил свой «обычный» аналог, благодаря большей площади обзора. Он может быть прозрачным или тонированным и состоять из одной или двух панелей. Во втором варианте одна панель автоматически наезжает на другую, а затем обе складываются на задней части крыши. Чаще всего панорамные люки устанавливаются на кроссоверы, премиум седаны и минивэны.

Плюсы

• хорошая альтернатива панорамной крыше; возможность встать и выглянуть в люк.

Минусы

• ухудшает жесткость кузова; высокая стоимость; уменьшение площади салона авто сзади и ежедневный уход.

Плюсы и минусы стеклянной крыши

Как и любое опциональное устройство, панорамная крыша на авто имеет ряд плюсов и минусов, знание которых может оказать решающее влияние на выбор автомобиля при его приобретении.

Начнём с описания достоинств:

А теперь упомянем и недостатки панорамных крыш – если бы их не было, они бы уже давно устанавливались на все, даже откровенно бюджетные авто:

Сопоставив плюсы и минусы, вы можете сделать самостоятельные выводы о том, насколько необходимым и целесообразным является оснащение транспортного средства панорамной крышей.

Hyundai Santa Fe

В премиальной комплектации этот внедорожник оснащается прозрачной крышей из сверхпрочного стекла. Поскольку данный автомобиль считается в своем классе одним из самых безопасных, панорамная крыша помогает сочетать прекрасный обзор в салоне с высокой надежностью кроссовера.

Справиться с самыми сложными дорожными ситуациями помогают системы защиты от столкновений, контроля за соблюдением полосы движения и оценки степени усталости водителя. Максимальная комплектация внедорожника оснащена функцией безопасного выхода: установленные в кузове камеры кругового обзора сканируют пространство вокруг автомобиля, и автоматика блокирует пассажирские двери, если рядом окажется проезжающее транспортное средство.

Возможность установки верхнего остекления своими руками

Можно не сомневаться, что у любого автомобилиста машина, оснащённая панорамной крышей, вызывает зависть и восхищение, даже если они это тщательно скрывают. Именно поэтому многие автовладельцы озабочены вопросом, можно ли и как сделать панорамную крышу для своего авто.

На вторую часть вопроса ответ будет однозначно отрицательным – самостоятельно смонтировать столь сложное устройство не получится. Что касается первой части, то и здесь мы вынуждены огорчить большинство потенциальных самоделкиных: устанавливать ПК можно только на те модели авто, конструкция которых предусматривает наличие хотя бы в одной из комплектаций этой дополнительной опции. В противном случае конструкция крыши на 99% окажется несовместимой с верхним панорамным остеклением.

Сразу оговоримся, что всегда найдутся народные умельцы, которых законодательское крючкотворство не остановит. Они готовы установить панораму хоть на «копейку». Разумеется, с точки зрения безопасности такие варианты заведомо проигрышные, но вопрос легальности важнее – ведь никто же не собирается проделывать столь сложную работу и не ездить на таком авто. А раз так, рано или поздно неприятного разговора с автоинспектором не избежать. И его самым благоприятным исходом окажется необходимость вернуть машине первоначальный вид.

Полимерная плёнка: микротолщина и сверхпрочность

Основные свойства модифицированного триплекса обеспечиваются тонкой полимерной плёнкой из поликарбоната. Поликарбонат (основной полимер полибисфенол-А-карбоната) один из наиболее удачных заменителей стекла в применении к светопрозрачным конструкциям. Он сочетает в себе высокую прочность, низкий вес, хорошие оптические свойства, широкий (в сравнении с другими полимерами) температурный диапазон применения (-80°С +220°С), гибкость, достаточные высокие теплоизоляционные свойства, огнестойкость и долговечность.

По внешнему виду напоминающий акриловое стекло, поликарбонат по механическим свойствам не имеет аналогов среди применяемых в настоящее время полимерных материалов. Поликарбонат характеризуется термостойкостью в широком диапазоне температур, самой высокой среди полимеров ударопрочностью и, одновременно с этим, высокой прозрачностью. Его свойства мало изменяются с ростом температуры, а критически низкие температуры, при которых материал обретает хладноломкость, находятся за пределами отрицательных температур, зарегистрированных в природе. Поликарбонат обладает высокой химической устойчивостью к большинству активных веществ, что дает возможность применять его в агрессивных средах.

Какие преимущества обеспечивает поликарбонатная плёнка прозрачной панорамной крыши Cielo автомобилей PEUGEOT:

• Снижение массы прозрачного сэндвича при сохранении прочности и остальных свойств (поликарбонат вдвое легче, чем обычное стекло)
• Снижение себестоимости конечного продукта (Справка: себестоимость производства поликарбоната в два-три раза меньше, чем стекла)
• Высокая прочность, позволяющая назвать прозрачный сэндвич панорамной крыши бронестеклом (Справка: сопротивление давлению — 1000 Н/мм2 = 1000 МПа. Чтобы раздавить 1 см3 стеклянного сэндвича, необходимо нагрузить его весом 10 тонн!!!)
• Высокая жёсткость конструкции, более высокая, чем у обычной цельнометаллической крыши
• Отсутствие предпосылок для возникновения конденсата (поверхности прозрачного сэндвича при нормальных условиях всегда имеют температуру контактирующей среды)

Но самое главное преимущество – обеспечение высочайшего уровня безопасности:

• Отсутствие осколков при повреждении
• Защита от пробивания модифицированного триплекса острыми предметами
• Высокие амортизирующие свойства всей конструкции крыши

Однако есть у этого замечательного материала и “ахиллесова пята” — поликарбонат по своей природе не устойчив к воздействию ультрафиолетовых лучей. По этой причине поликарбонат, круглогодично находящийся под прямыми солнечными лучами и не имеющий специальной защиты, в течение 5 — 8 лет станет непригодным для дальнейшей эксплуатации. Проблема решается просто – на внутреннюю поверхность наружной пластины стекла наносится металлооксидное напыление …

Обзор лучших авто с панорамной крышей

На сегодня большинство автопроизводителей имеет в своём арсенале машины с панорамной крышей. Но только небольшое количество моделей имеет такую опцию в средних по стоимости комплектациях. Рассмотрим лучшие из них.

Smart Fortwo

Этот оригинальной внешности малыш одним кажется смешным, другие смотрят на него восхищённо. Но и те, и другие, хотя бы раз испытавшие его в деле, не усомнятся, что это весьма шустрый и практичный автомобиль. А поскольку пространства внутри действительно маловато, с комплексами клаустрофобии призвано бороться верхнее остекление. И оно, нужно признаться, справляется со своей задачей на твёрдые десять баллов. Эффект открытости здесь проявляется даже в большей степени, чем на полноразмерных легковушках, чему способствует просто огромная площадь стёкол по сравнению с металлическими поверхностями кузова.

Впрочем, на безопасности это никак не сказывается: Smart Fortwo прошёл все полагающиеся испытания. В России эта стильная крошка с 71-сильным мотором и роботизированной трансмиссией стоит от 800 тысяч рублей.

Kia Soul

Soul означает «душа», и такая ассоциация вовсе не случайна: корейцы явно проектировали этот автомобиль, вкладывая в свою работу всю душу. Это проявляется по массе приятных мелочей, от подогрева руля до светомузыкальных неоновых колец, обрамляющих корпуса дверных динамиков, от охлаждения перчаточного ящика до звёздного неба над головой в тёмное время суток.

Отметим, что последняя опция доступна только в старшей комплектации, но она серьёзно и в лучшую сторону изменяет восприятие автомобиля – тонированная поверхность «панорамки» идеально сочетается с основным цветом кузова. Автомобиль с панорамной крышей, оснащённый 132-ситльным 1.6-литровым мотором, спаренным с шестиступенчатым автоматом, можно приобрести за 1 200 000 рублей.

Skoda Octavia Combi

Мода на универсалы уже достаточно давно из утилитарной плоскости перекочевала в статусную. Это не помешало таким машинам оставаться практичными. Octavia Combi не является исключением – это действительно просторный и удобный семейный автомобиль, в котором имеется всё для обеспечения максимального комфорта для находящихся внутри. Отличные ходовые качества, прекрасная управляемость, привлекательная внешность дополняется шикарным панорамным стеклом, доставляющим немало прекрасных минут и детишкам, и взрослым.

Для длительных поездок наличие прозрачной крыши – огромный плюс: если вы устали смотреть по сторонам, можно просто опрокинуть голову назад, и перед вами откроются новые неизведанные горизонты. Стоимость такой Октавии, оснащённой 110-сильным 1.6-литровым силовым агрегатом и пятиступенчатой МКПП – 1300000 рублей.

Hyundai i40 Wagon

Ещё один корейский универсал оказался в нашем списке на четвёртом месте не случайно. Видимо, жители страны утренней свежести действительно понимают толк в таких вещах, как единение с природой. Что касается конкретной модели, то из-за увеличенной длины кузова по сравнению с седанами наличие верхнего остекления выглядит особенно выигрышно. Кстати, стеклянная крыша на i40 Wagon издалека выглядит как сплошная, но на самом деле состоит из двух панелей, одна из которых – сдвижная.

Открыв её, вы получите максимальную порция воздуха и света. За такую возможность при наличии 149-сильного мотора, дополненного шестиступенчатой автоматической коробкой, придётся заплатить 1 500 000 рублей.

Suzuki Vitara

Было бы странным, если бы японцы прошли мимо возможности оснащать свои авто панорамными крышами. В этом плане Suzuki Vitara не пасёт задних: верхних панелей у этой модели две, привод – электрический, площадь – большая. При полном открытии задние пассажиры наверняка будут испытывать эффект поездки в кабриолете.

Идеальное авто для загородных прогулок с хорошей проходимостью! За комплектацию с панорамными стёклами, 117-сильным 1.5-литровым силовым агрегатом и вариатором не жалко отдать 1500000 рублей.

Nissan X-Trail

Завершает наш небольшой список машин с панорамной крышей ещё один японец. Усевшись в этот кроссовер, вы сразу ощутите, насколько ограниченным является обзор у обычных автомобилей. Прозрачная крыша позволяет открыть для себя новое измерение, чтобы наблюдать за всеми объектами, расположенными выше второго этажа.

Прочное закалённое стекло позволяет не опасаться за его целостность, а наличие люка, который можно сдвигать или приподнимать посредством электропривода, улучшает функциональность этой опции. При покупке комплектации с 171-сильным 2.5-литровым мотором, функционирующим в паре с вариатором, придётся расстаться с суммой, эквивалентной 1 750 000 рублей.

Источник

Cadillac CT6

Автомобиль является представителем премиального класса автомобилей, в котором особое внимание уделяется безопасности и комфорту пассажиров. Оснащение модели панорамной крыши подчеркивает индивидуальность автомобиля и изысканный стиль его экстерьера.

Данная комплектация имеет кожаный салон, полный электропакет, обогрев и обдув всех сидений, передние и задние светодиодные фары, датчики света и дождя, бесключевой доступ, а также систему автоматической парковки.

Что делать, если люк заклинило на BMW

При неисправности электрооборудования стеклянный люк закрывается вручную в квалифицированной ремонтной зоне с помощью специального торцевого шестигранного ключа. При этой процедуре есть опасность прищемления, поэтому при закрытии надо следить за стеклянным люком и обеспечить, чтобы участок закрывания был свободен. Иначе существует риск получения травм или повреждений.

Если на первые признаки выхода панорамного люка не обратить внимание

При заклинивании панорамного люка ничего экстраординарного не произойдет: вы потеряете часть комфорта и деньги, необходимые для ремонта. В наиболее запущенном виде панорамная крыша уже не подлежит ремонту, а требует полной замены. Цена такой обновки высока: по состоянию на март 2021 года стоимость новой детали для модели F15 составляла более 270 т.р., не считая цены за работу по монтажу. В то же время замена уплотнителя или водосточного желобка обойдется в сто раз дешевле, а за набор чистящих средств для люка, с помощью которого можно проводить необходимые профилактические работы, надо отдать всего 2,5 тысячи.

Что становится причиной выхода из строя панорамного люка BMW

Конструкция панорамного люка BMW довольно надежна. Например, у привода есть максимально допустимое время работы (15 секунд) после чего блок управления люка отключает электродвигатель для его же безопасности. Есть у механизма защита от перегрева и даже антиблокировка. Но все равно панорамные крыши баварских машин часто становятся головной болью для многих автовладельцев. Что же их изнашивает?

• Чаще всего причиной выхода панорамной крыши на автомобилях BMW становится загрязнение направляющих и водосточных желобков подъемно-сдвижной крышки люка;
• Неквалифицированное обслуживание люка, а также несовершенное профилактическое обслуживание (гряз, нехватка смазки);
• Из-за перекоса механизма может лопнуть стекло люка;
• От перепадов температур, продолжительного воздействие жары или холода лопаются механические части люка.

Рекомендации по ремонту люка, егопрофилактике и замене

Работа по диагностике, ремонту и замене неисправностей панорамной крыши ее деталей и частей механизма требует специального оборудования. Даже аварийное закрытие люка требует от исполнителя определенных знаний и опыта работы с автомобилями BMW. Поэтому все сервисные работы с панорамным люком следует проводить в квалифицированном сервисе руками опытных мастеров, только с помощью профессионального оборудования, имеющего аттестации завода-изготовителя.

• При очередном техобслуживании следует проверять направляющие и водосточные желобки подъемно-сдвижной крышки люка или панорамной стеклянной крыши на отсутствие загрязнений. При необходимости производится очистка;
• Температура окружающего воздуха при работе с панорамной крышей должна составлять 23°C ± 5°C;
• Перед началом работ по ремонту и замене люка следует удалить все поврежденные детали из направляющей и при необходимости слегка смазать направляющую канавку;
• Всегда следует менять обе части механизма люка со стеклянной подъемно-сдвижной крышкой (попарно);
• Водосточные шланги подъемно-сдвижной крышки люка интегрированы в кузов, поэтому не могут быть заменены по отдельности;
• При работах на потолке или на клавише сдвижной крышки люка следует быть предельно острожным и не допустить случайную подачу аварийного сигнала вручную (клавиша экстренного вызова находится на потолке рядом с пультом управления панорамной крышей). Следует иметь в виду, что запущенный экстренный вызов не может быть отключен.
